Seite 1/2

68.1 4451.3

45°

7.3

4.3

33.5

301

–

L NS

L N

L NS

L N

L NS

L N

LCC1720

LCC1723

LCC1727

3222 636 43272 - 10/2012 - Data subject to change - http://www.philips.com/lightingcontrols

Actuator LRA1750/10

OccuSwitch Wireless Sensor LRM1770/10, LRM1775/10, LRM1765/10

Quick start guide

OccuSwitch Wireless Sensor LRM1770/10, LRM1775/10, LRM1765/10

and Actuator LRA1750/10

click

Actuator

Mains connection:

Frequency 50Hz

Voltage 230V +/-10%

Maximum load 6A (1380VA lighting)

Sensor

Material: PC

Battery type: SAFT LS 14500

Height range: 2.1 to 2.5 meters

Storage conditions:

- Temperature -20 to +70°C

- Relative humidity 20% to 90%; no condensation

Operating conditions:

- Temperature +5 to +50°C

- Relative humidity 20% to 90%; no condensation

System: Maximum linked 16 devices in a network

Max. 1 Nm

ø Max. 4 mm

max.

6 mm

max.

20 mm

Ø 0.75 - 2.5 mm2Ø 5.5 - 10.1 mm

Ø < 6 mm

Ø > 6 mm

15m

@ 2.3m height

10m

LRM1775

15m10m

15m

@ 2.3m height

10m

LRM1770

15m10m

45m

@ 2.3m height

LRM1765

6.1m

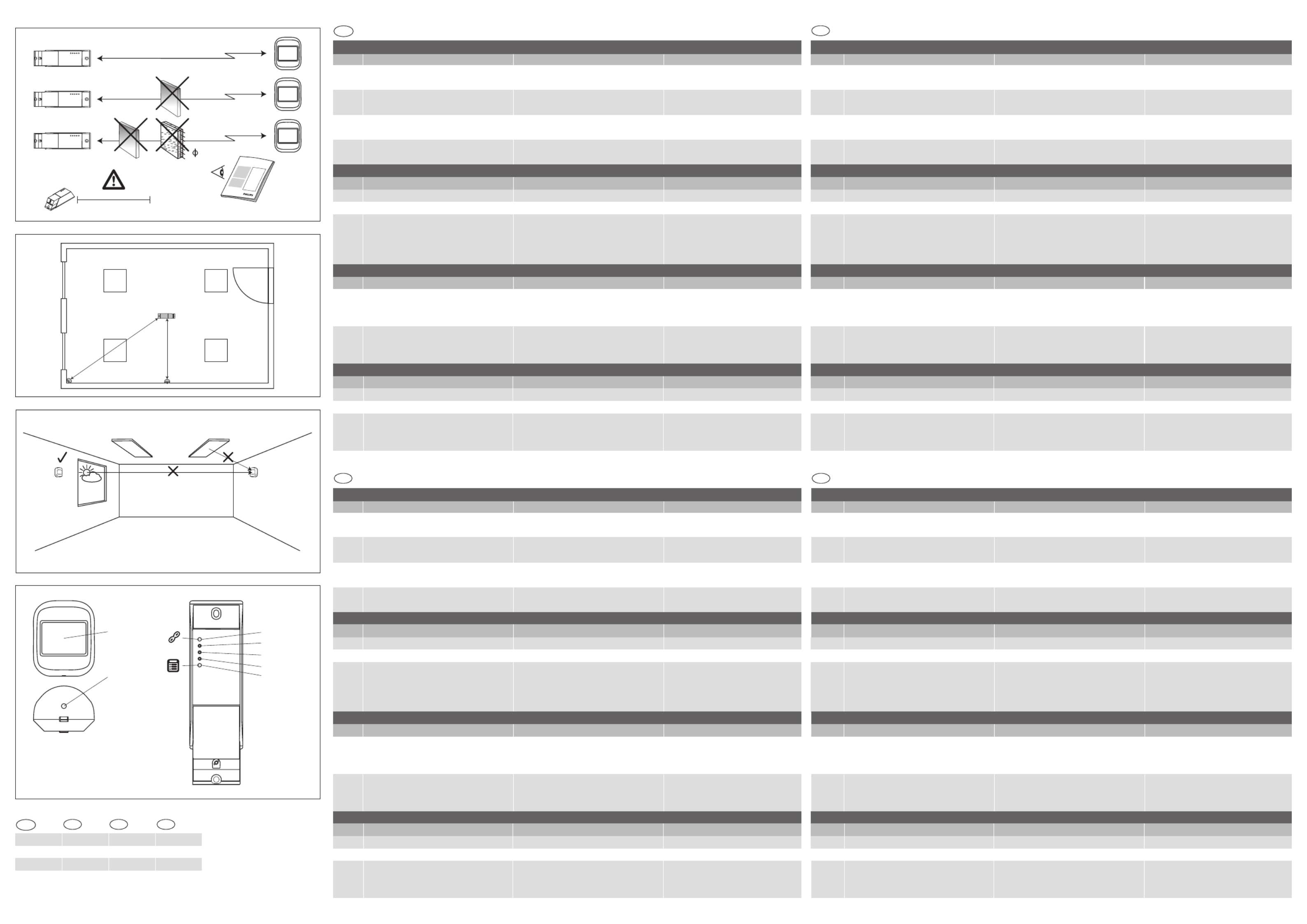

LRA1750/00 LRM17xx/00

LRA1750/00 LRM17xx/10

LRA1750/10 LRM17xx/00

LRA1750/10 LRM17xx/10

170.3 mm 47.2 mm

49.2 mm

154 mm

15m max. d

Datasheet

Actuator

d > 1 m.

WiFi

10m max. d

Create Network (Actuator and Sensor)

Item Action Indicator Results

1 Briey press LINK button on rst Green LED on actuator blinks

(initial) Actuator

2 Briey press button on Sensor Lights switch off once then switch on - Sensor added to network

green LED on sensor switches on and off

3 Briey press LINK button on Green LED on sensor/actuator switches on Additional items added to network

additional Sensor/ Actuator and off

4 Press LINK button on rst actuator to Green LED on rst actuator stops blinking Commissioning ended

end commissioning

LED

LINK

red (A)

yellow (B)

green (C)

< 15m.

(A) red rood Rot rouge

(B) yellow geel Gelb jaune

DE FRNL

Commissioning

Daylight override threshold (Sensor)

Item Action Indicator Results

1 Press and hold button Red LED blinks once every 2 seconds

2 Briey press button 4 times Red LED blinks 4 times every 2 seconds Daylight override threshold set

3 Press and hold button Green LED switches on and off Daylight override threshold activated -

Clear area beneath sensor Calibration begins after 10 seconds

Yellow LED starts to blink Calibration completed

Green LED switches on and off New daylight threshold is set

Restore default settings (Sensor and/or Actuator)

Item Action Indicator Results

1 Press and hold button on sensor Red LED blinks, then after 10 seconds, Default settings are restored

for 10 seconds LED blinks subsequently red, yellow and

Release button on sensor green

2 Press and hold LINK button on actuator After 10 seconds, red, yellow and green Default settings are restored

for 10 seconds LEDs blink shortly in sequence

Release LINK button on actuator

Change Power-up state (Actuator)

Item Action Indicator Results

1 Press and hold MENU button Yellow LED blinks once every 2 seconds

2 Briey press MENU button 4 times Yellow LED blinks 4 times every 2 seconds

3 Press and hold LINK button Green LED lights up 3 times when power-up Power-up state set to OFF

OR state is set to OFF, or once when power-up OR

Press and hold MENU button state is set to ON Power-up state set to ON

Créer un réseau (boîtier de relais et capteur)

Élément Action Voyant Résultats

1 Appuyer d’abord brièvement sur le bouton La LED verte sur le boîtier de relais clignote

LINK Boîtier de relais (initial)

2 Appuyer brièvement sur le bouton du Les lumières s’éteignent une fois puis Le capteur est ajouté au réseau

capteur s’allument - la LED verte du capteur clignote

3 Appuyer brièvement sur le bouton LINK La LED verte sur le capteur/boîtier de relais Éléments supplémentaires ajoutés au réseau

du capteur/boîtier de relais additionnel clignote

4 Appuyer sur le bouton LINK du premier La LED verte sur le premier boîtier de relais Fin de la mise en ser vice

boîtier de relais pour terminer la mise en service arrête de clignoter

Mise en service

Seuil de priorité lumière du jour (capteur)

Élément Action Voyant Résultats

1 Appuyer et maintenir enfoncé le bouton La LED rouge clignote une fois toutes les 2 sec.

2 Appuyer brièvement 4 fois sur le bouton La LED rouge clignote 4 fois toutes les 2 sec. Seuil de priorité lumière du jour déni

3 Appuyer et maintenir enfoncé le bouton La LED verte clignote Seuil de priorité lumière du jour activé –

Zone claire sous le capteur le calibrage commence après 10 secondes

La LED jaune commence à clignoter Calibrage terminé. Le nouveau seuil de

La LED verte s’allume priorité lumière du jour a été déni.

Rétablir les paramètres par défaut (capteur et/ou boîtier de relais)

Élément Action Voyant Résultats

1 Appuyer et maintenir enfoncé le bouton La LED rouge clignote. Ensuite, au bout de Les paramètres par défaut ont été rétablis

pendant 10 secondes 10 secondes, les LED rouge, jaune et verte

Relâcher le bouton du capteur clignotent l’une après l’autre

2 Appuyer et maintenir enfoncé le bouton Après 10 secondes, Les LED rouge, jaune Les paramètres par défaut ont été rétablis

LINK sur le boîtier de relais pendant 10 sec. et verte clignotent l’une après l’autre

Relâcher le bouton LINK du boîtier de relais brièvement

Modier l’état de démarrage (boîtier de relais)

Élément Action Voyant Résultats

1 Appuyer et maintenir enfoncé le bouton MENU La LED jaune clignote une fois toutes les 2 sec.

2 Appuyer brièvement 4 fois sur le bouton MENU La LED jaune clignote 4 fois toutes les 2 sec.

3 Appuyer et maintenir enfoncé le bouton La LED verte s’allume 3 fois lorsque l’état de L’état de mise sous tension est réglé sur

LINK OU Appuyer et maintenir enfoncé mise sous tension est réglé sur OFF, ou une OFF OU L’état de mise sous tension est

réglé sur ON

Einrichtung eines Netzwerks (aus Auslöser und Sensor)

Schritt Handlung Anzeige Ergebnis

1 LINK-Taste auf erstem Auslöser kurz Grüne LED auf Auslöser blinkt

drücken

2 Taste auf Sensor kurz drücken Lampen werden aus- und wieder Sensor zum Netzwerk hinzugefügt

eingeschaltet - grüne LED auf Sensor blinkt

3 LINK-Taste auf zusätzlichem Sensor/Auslöser Grüne LED auf Sensor/Auslöser blinkt Zusätzliche Objekte zum Netzwerk

kurz drücken hinzugefügt

4 LINK-Taste auf erstem Auslöser drücken, Grüne LED auf erstem Auslöser erlischt Inbetriebnahme beendet

um Inbetriebnahme zu beenden

Inbetriebnahme

Schwellwert für Tageslichtfunktion (Sensor)

Schritt Handlung Anzeige Ergebnis

1 Taste gedrückt halten Rote LED blinkt einmal aller 2 Sekunden

2 Taste vier Mal kurz drücken Rote LED blinkt vier Mal aller 2 Sekunden Schwellwert für Tageslichtfunktion eingestellt

3 Taste gedrückt halten Grüne LED blinkt Schwellwert für Tageslichtfunktion aktiviert -

Bereich unter Sensor freigeben Eichung beginnt nach 10 Sekunden

Gelbe LED blinkt Eichung beendet. Neuer Schwellwert für

Grüne LED leuchtet auf Tageslichtfunktion eingestellt

Wiederherstellung der Standardeinstellungen (Sensor und/oder Auslöser)

Schritt Handlung Anzeige Ergebnis

1 Taste auf Sensor 10 Sekunden lang gedrückt Rote LED blinkt, nach 10 Sekunden blinken Standardeinstellungen wiederhergestellt

halten Taste auf Sensor loslassen rote, gelbe und grüne LED nacheinander auf

2 LINK-Taste auf Auslöser 10 Sekunden lang Nach 10 Sekunden blinken rote, gelbe und Standardeinstellungen wiederhergestellt

gedrückt halten grüne LED nacheinander kurz auf

LINK-Taste auf Auslöser loslassen

Änderung des Einschaltzustands (Auslöser)

Schritt Handlung Anzeige Ergebnis

1 MENU-Taste gedrückt halten Gelbe LED blinkt einmal aller 2 Sekunden

2 MENU-Taste vier Mal kurz drücken Gelbe LED blinkt vier Mal aller 2 Sekunden

3 LINK-Taste gedrückt halten Bei Einschaltzustand auf AUS leuchtet grüne Einschaltzustand auf AUS bzw.

ODER LED drei Mal, bei Einschaltzustand auf EIN Einschaltzustand auf EIN

MENU-Taste gedrückt halten einmal

Netwerk creëren (Actuator en Sensor)

Actie # Actie Indicator Resultaat

1 Druk kortstondig de LINK knop op de Groene LED op de Actuator knipper

eerste (initiële) Actuator in

2 Druk kortstondig de knop op de Sensor in Verlichting knippert eenmalig en gaat dan Sensor toegevoegd aan het netwerk

aan - Groene LED op de Sensor knippert

3 Druk kortstondig op de LINK knop van Groene LED op Actuator / Sensor knippert Additionele Actuatoren/Sensoren

additionele Actuatoren / Sensoren toegevoegd aan het netwerk

4 Druk de LINK knop op de eerste (initiële) Groene LED op de eerste (initiële) Actuator Netwerk creëren is beëindigd

Actuator in om het netwerk creëren af te sluiten stopt met knipperen

Commissioning

Daglicht drempel niveau instellen (Sensor)

Actie # Actie Indicator Resultaat

1 Druk langdurig de knop in Rode LED knippert 1 maal per 2 seconden

2 Druk kortstondig 4 maal de knop in Rode LED knippert 4 maal per 2 seconden Daglicht drempel niveau instellen activeren

3 Druk langdurig de knop in Groene LED knippert Daglicht drempel niveau instellen functie

Verwijder obstakels uit het detectie gebied actief - Kalibratie begint na 10 seconden

van de Sensor Gele LED begint te knipperen Kalibratie afgerond

Groene LED gaat continu aan Nieuw Daglicht drempel niveau is ingesteld

Terug zetten naar Fabriek instellingen (Sensor en/of Actuator)

Actie # Actie Indicator Resultaat

1 Druk de knop op de Sensor in en houd Rode LED knippert en na 10 seconden, Fabriek instellingen zijn terug gezet

deze >10 seconden vast knipperen de Rode, Gele en Groene LED

Laat de ingedrukte knop op de Sensor los sequentieel

2 Druk de LINK knop op de Actuator in en Na 10 seconden knipperen de Rode, Gele Fabriek instellingen zijn terug gezet

houd deze >10 seconden vast. Laat de en Groene LED sequentieel

ingedrukte LINK knop op de Actuator los (eenmalig & kortstondig)

Modiceren Opstart gedrag (Actuator)

Actie # Actie Indicator Resultaat

1 Druk langdurig de MENU knop in Gele LED knippert 1 maal per 2 seconden

2 Druk kortstondig 4 maal de MENU knop in Gele LED knippert 4 maal per 2 seconden

3 Druk langdurig de LINK of MENU knop in Groene LED gaat aan Opstart gedrag is nu actief Uit

Opstart gedrag is nu actief Aan

Produktspezifikationen

Marke:	Philips
Kategorie:	Bewegungsmelder
Modell:	LRM1775/10 OS Wireless Wall sensor
Breite:	68 mm
Tiefe:	51 mm
Gewicht:	63 g
Produktfarbe:	Weiß
Höhe:	84 mm
Maximale Auflösung:	- Pixel
Unterstützung von Positionierung:	Indoor
