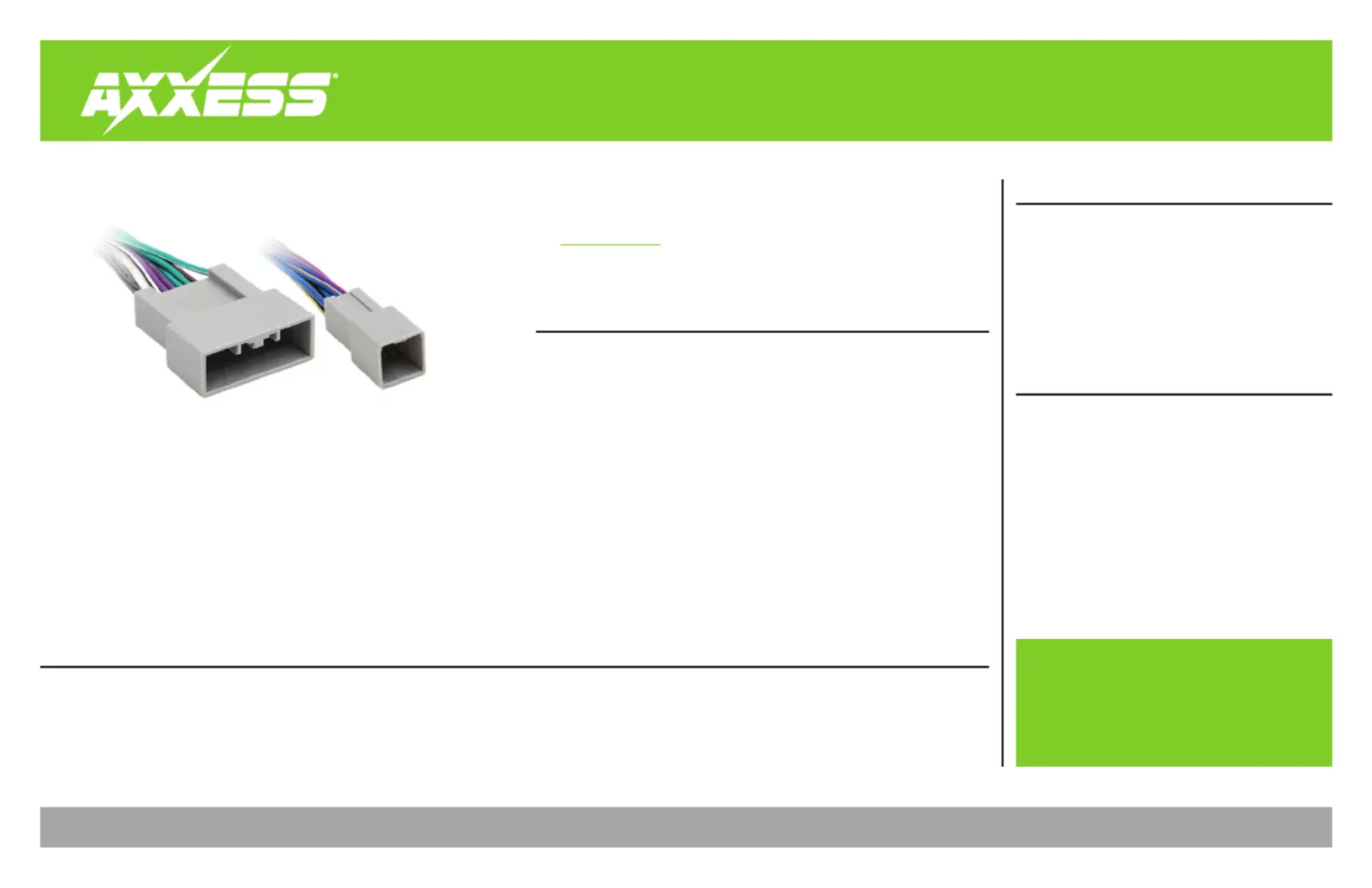

AXABH-HN1
I N S TA L L A T I O N I N S T R U C T I O N S
AxxessInterfaces.com © COPYRIGHT 2020 METRA ELECTRONICS CORPORATION REV. 1/30/20 INSTAXABH-HN1
Attention! Let the vehicle sit with the key
out of the ignition for a few minutes before
removing the factory radio. When testing the
aftermarket equipment, ensure that all factory
equipment is connected before cycling the
key to ignition.
TOOLS REQUIRED
• Crimping tool and connectors, or solder gun,
solder, and heat shrink
• Tape • Wire cutter • Zip ties
TABLE OF CONTENTS
Amplifier locations ................................................2
Connections ............................................................3
Honda Amplifier Bypass Harness 2016-Up
• Amplifier bypass harness
• Vehicle-specific harness to bypass the factory amplifier
• Allows loose wires to wire to an aftermarket amplifier
• Saves the installer unnecessary labor and wire
APPLICATIONS
Honda
Accord 2018-Up
Civic 2016-2018
CR-V 2017-2018
Insight 2019-Up
Pilot 2016-2018
Visit AxxessInterfaces.com for more detailed information about the product and up-to-date
vehicle specific applications
FEATURES
2
AMPLIFIER LOCATIONS
Vehicle Amp Location
Accord Center console, close to firewall
Civic Passenger kick panel, up high
CR-V Under gear selector in center console
Insight Passenger kick panel, up high
Pilot Passenger kick panel, up high
3
REV. 1/30/2020 INSTAXABH-HN1
CONNECTIONS
Blue/Orange Left Satellite Speaker +
Blue/Red Left Satellite Speaker -
Blue/Yellow Right Satellite Speaker +
Blue/Green Right Satellite Speaker -
Green/Orange Rear Left Tweeter +
Green/Red Rear Left Tweeter -
Black/Yellow Rear Right Tweeter +
Black/Green Rear Right Tweeter -
Wire Color Speaker
8-Pin Harness:
White Front Left Woofer +
White/Black Front Left Woofer -
Gray Front Right Woofer +
Gray/Black Front Right Woofer -
Yellow/Blue Front Left Tweeter +
Yellow/Black Front Left Tweeter -
Yellow/Red Front Right Tweeter +
Yellow/Orange Front Right Tweeter -
Green Rear Left Speaker +
Green/Black Rear Left Speaker -
Purple Rear Right Speaker +
Purple/Black Rear Right Speaker -
Brown/White Center Channel Speaker+
Blue/Pink Center Channel Speaker -
Green/White Subwoofer +
White/Red Subwoofer -
Wire Color Speaker
18-Pin Harness:
Note: These speakers are not present in all applica-
tions. Test the wires with a multimeter to verify
whether they are applicable or not.
