© COPYRIGHT 2004-2017 METRA ELECTRONICS CORPORATION © COPYRIGHT 2004-2017 METRA ELECTRONICS CORPORATION
axxessinterfaces.com • metraonline.com axxessinterfaces.com • metraonline.com
Axxess Integrate
®
Axxess Integrate
®
REV. 1/30/17 REV. 1/30/17
Installation Instructions for AX-TOYCAM3 Installation Instructions for AX-TOYCAM3
FEATURES
• Retains the factory back-up camera to an aftermarket radio
• Allows an aftermarket camera to be added to the factory radio screen*
* Display and navigation model radios only
INTERFACE COMPONENTS
• AX-TOYCAM3 harness
AX-TOYCAM3
Toyota Back-Up Camera Retain/Add-On
2013-2016
SCION
FRS 2016
iM 2016
tC 2016
TOYOTA
4-Runner 2014-2016
4-Runner (without NAV) 2013
Avalon 2015-2016
Camry 2014-2016
Corolla 2014-2016
Highlander 2014-2016
Prius C 2015
Prius V 2015
Rav-4 2015-2016
Rav-4 (after build
date Nov. 2013) 2014
Sienna 2015
Sequoia 2014-2016
Tacoma 2014-2016
Tundra 2014-2016
Venza 2015-2016
• Cutting tool • Tape • Crimping tool
• Connectors (example: butt connectors, bell caps, etc.)
APPLICATIONS
TOOLS REQUIRED
CAUTION!
All accessories, switches, climate controls panels, and especially air bag indicator lights
must be connected before cycling the ignition. Also, do not remove the factory radio with the key in the
on position, or while the vehicle is running.
K PNOWLEDGE IS OWER
Enhance your installation and fabrication skills by
enrolling in the most cognized and spected re re
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for mo information and take st eps re
toward a better tomorrow.
Metra recommends MECP
certified technicians
Connections to be made
The AX-TOYCAM3 can be connected two different ways
To retain the factory back-up camera to an aftermarket radio:
• Connect the wire to chassis ground.Black
• Connect the Yellow wire to accessory power. *
• Connect the male Yellow RCA jack to the rear camera input of the aftermarket radio.
•
Connect the reverse wire from the aftermarket radio, to the reverse signal in the vehicle.
• Disregard the loose
Green/Purple
wire, it will not be used in this application.
* It is highly recommended to use the AX-CAM6V (sold separately) to provide the camera
with the proper voltage.
To allow an aftermarket camera to be added to the OEM screen:
• Connect the wire to the ground wire of the aftermarket camera.Black
• Connect the power wire of the aftermarket camera to accessory power.
• Tape off and disregard the Yellow wire, it will not be used in this application.
• Connect the female Yellow RCA jack to the aftermarket camera.
The following (2) steps are only required if
a wire is present in the factory harnessnot
.
•
If a wire is not present in pin-2 of the 28-
pin connector of the factory radio, unplug
the connector, then insert the metal pin
of the loose wire into it. Green/Purple
Connect the harness back into the radio
.
• Connect the other end of the loose
Green/Purple wire to the reverse
wire of the vehicle.

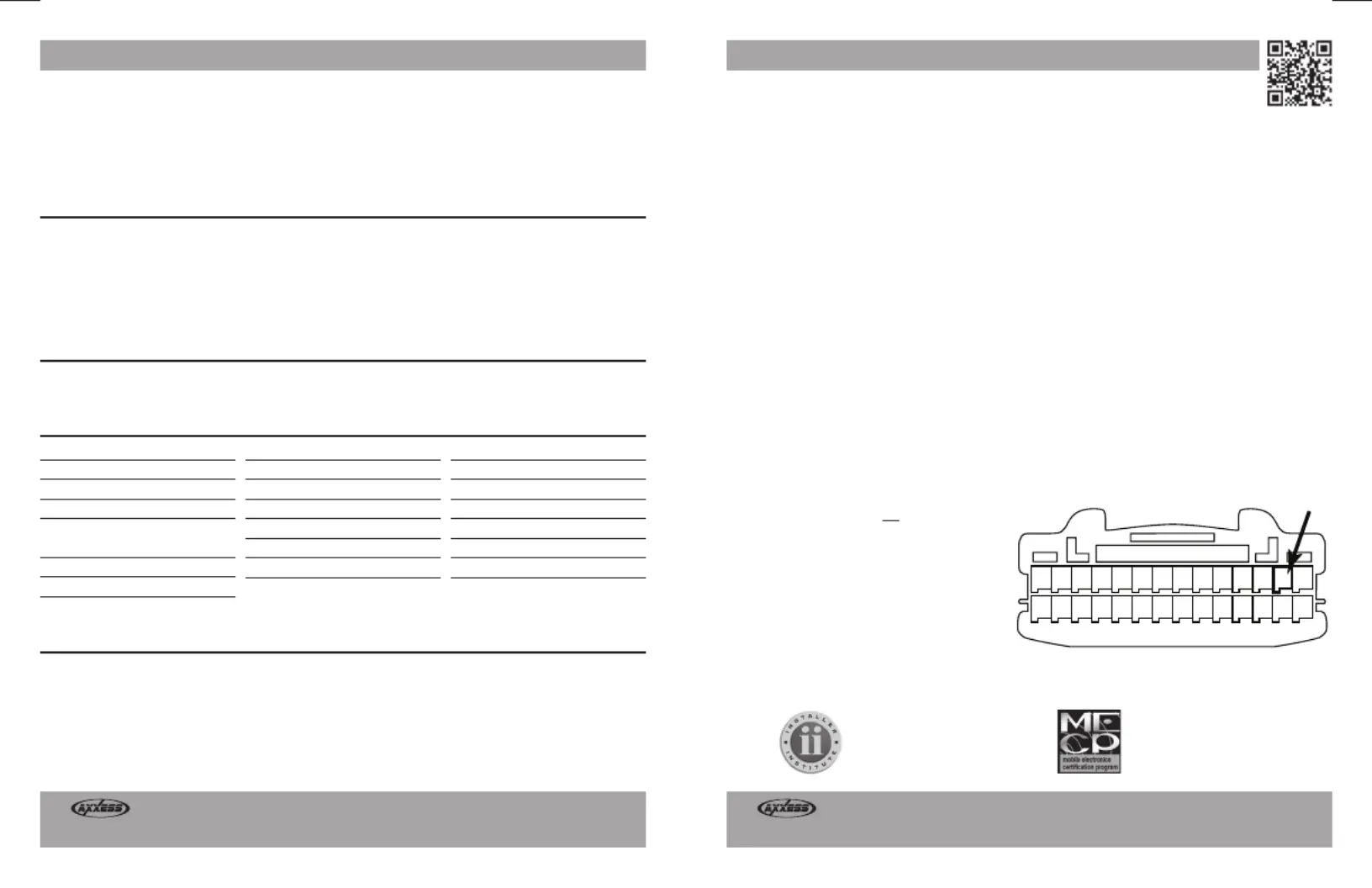

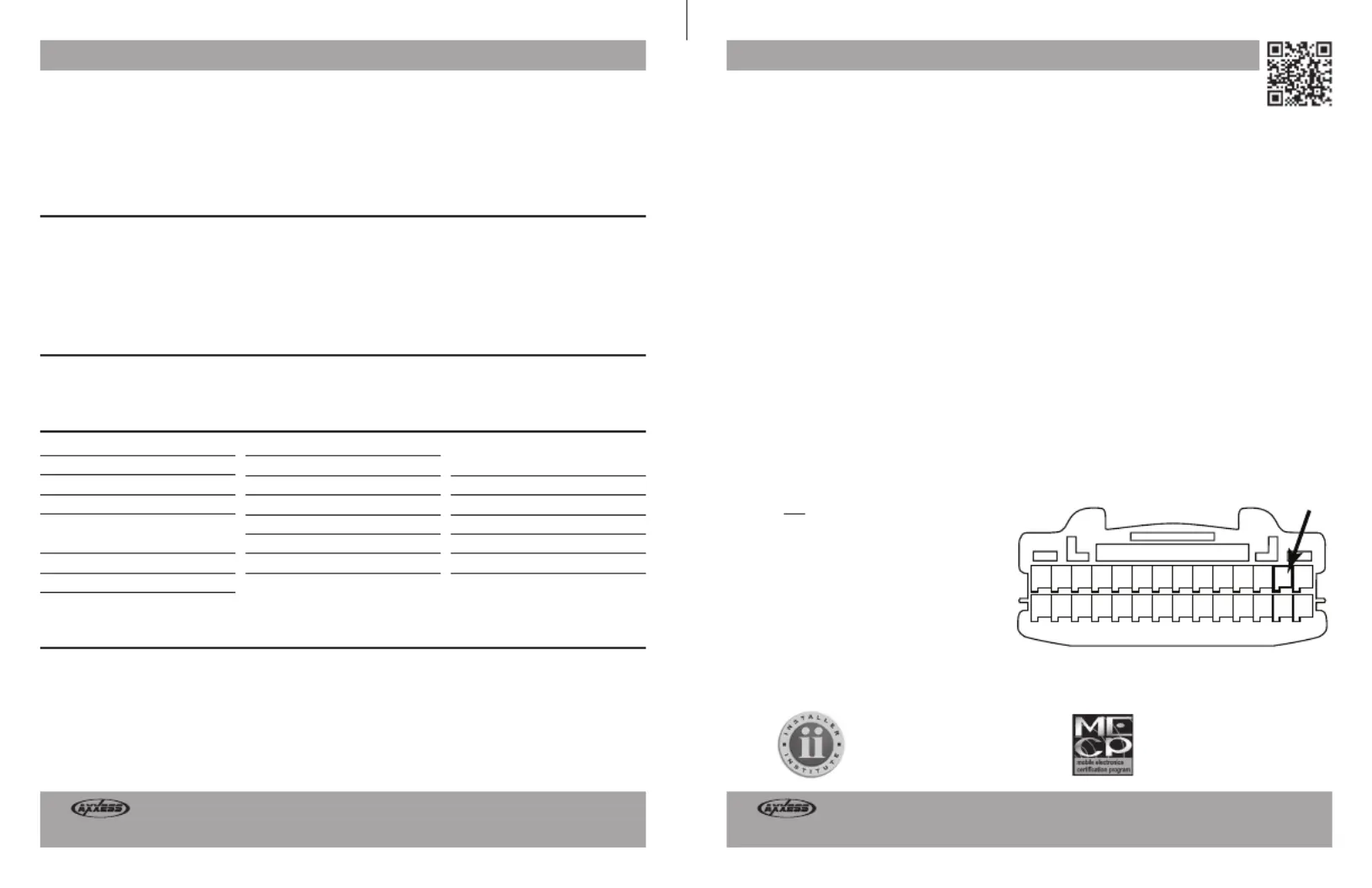

14 13 12 11 10 9 8 7 6 5 3 2 4 1
28 27 26 25 24 23 22 21 20 19 18 17 16 15
This is the wire view of the connector in the vehicle
28 Pin Harness
© COPYRIGHT 2004-2017 METRA ELECTRONICS CORPORATION © COPYRIGHT 2004-2017 METRA ELECTRONICS CORPORATION
axxessinterfaces.com • metraonline.com axxessinterfaces.com • metraonline.com
Axxess Integrate
®
Axxess Integrate
®
REV. 1/30/17 REV. 1/30/17
Instrucciones de instalación para AX-TOYCAM3 Instrucciones de instalación para AX-TOYCAM3
Conexiones que se deben hacer
El AX-TOYCAM3 puede conectarse de dos maneras distintas
Para retener la cámara de reversa de fábrica para un radio de mercado secundario:
• Conecte el cable a la tierra del chasís.negro
• Conecte el cable a la alimentación de accesorios. *amarillo
• Conecte el conector RCA RCA en la entrada de la cámaramacho amarillo
de reversa del radio de mercado secundario.
• Conecte el cable de marcha atrás del radio de mercado secundario, a la señal
de marcha atrás en el vehículo.
•
Ignore el cable suelto
verde/púrpura
, no se utilizará en esta aplicación
* Se recomienda utilizar el AX-CAM6V (se vende por separado) para proporcionar a la
cámara el voltaje adecuado.
Para permitir que se añada una cámara de mercado secundario
a la pantalla de equipo original:
• Conecte el cable al cable de tierra de la cámara de mercado secundario.negro
• Conecte el cable de alimentación de la cámara del mercado de accesorios
de alimentación accesorio.
• Cinta de apagado y no tener en cuenta el cable , no se usa en esta solicitud.amarillo
• Conecte el conector RCA hembra
amarillo
a la cámara de mercado secundario.
Los siguientes (2) pasos sólo son
necesarios si el cable está presente no
en el arnés de la fábrica
.
•
Si un cable no está presente en pin-2 del
conector de 28 pines del radio de fábrica,
desenchufe el conector, luego inserte el pasador
metálico del cable suelta en verde/púrpura
ella. Conecte el arnés de nuevo en la radio
.
• Conecte el otro extremo del cable
suelto
verde/púrpura al cable
inversa del vehículo.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
disposit ivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.inst allerinst it ute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
14 13 12 11 10 9 8 7 6 5 3 2 4 1
28 27 26 25 24 23 22 21 20 19 18 17 16 15
Esta es la vista de cable del conector en el vehículo
28 Pin Arnés
CARACTERÍSTICAS
• Retiene la cámara de reversa de fábrica para un radio de mercado secundario
• Permite que se añada una cámara de mercado secundario a la pantalla de fábrica*
* Sólo Pantalla y modelo de navegación radios
COMPONENTES DE LA INTERFASE
• Arnés AX-TOYCAM3
AX-TOYCAM3
Retener/Añadir cámara de reversa de Toyota
2013-2016
• Herramienta de corte • Cinta • Ponchadora
• Conectores (ejemplo: conectores de extremo, de campana, etc.)
APLICACIONES
HERRAMIENTAS REQUERIDAS
SCION
FRS 2016
iM 2016
tC 2016
TOYOTA
4-Runner 2014-2016
4-Runner (sin NAV) 2013
Avalon 2015-2016
Camry 2014-2016
Corolla 2014-2016
Highlander 2014-2016
Prius C 2015
Prius V 2015
Rav-4 2015-2016
Rav-4 (después la fecha de
construcción Nov 2013) 2014
Sienna 2015
Sequoia 2014-2016
Tacoma 2014-2016
Tundra 2014-2016
Venza 2015-2016
¡PRECAUCIÓN!
Todos los accesorios, interruptores, paneles de controles de clima y especialmente
las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.
