Seite 1/4

OR- -231 CR

(PL) Czujnik zmierzchowy z zewnętrzną sondą

(EN) Twilight sensor with an external probe

(DE) Dämmerungssensor mit externer Sonde

ORNO-LOGISTIC Sp. z o.o.

ul. Rolników 437

44-141 Gliwice POLAND

tel. (+48) 32 43 43 110

WAŻNE!

Przed rozpoczę ia z urządzenia, należy zapoznać się z niniejszą instrukcją obsługi oraz zachować ją na przyszłość. Dokonanie samodzielnych napraw i ciem korzystan

modyfikacji skutkuje utratą gwarancji. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia.

Z uwagi na fakt, ystyki wyrobu że dane techniczne podlegają ciągłym modyfikacjom, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakter

oraz wprowadzania innych rozwiązań konstrukcyjnych niepogarszających parametrów i walorów użytkowych produktu.

Dodatkowe informacje oraz wsparcie techniczne związane z produktem dostępne na: www.support.orno.pl. Orno Logistic Sp. z o.o. nie ponosi odpowiedzialności za -

skutki wynikające z nieprzestrzegania zaleceń niniejszej instrukcji. Firma Orno-Logistic Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w instrukcji - aktualna

wersja do pobrania ze strony www.support.orno.pl. Wszelkie prawa do tłumaczenia/interpretowania oraz prawa autorskie niniejszej instrukcji są zastrzeżone.

1. Wszel kie czynności wykonuj przy odłączonym zasilaniu.

2. Nie zanurzaj urządzenia w wodzie i innych płynach.

3. Nie obsługuj urządzenia gdy uszkodzona jest obudowa.

4. Nie otwieraj urządzenia i nie dokonuj samodzielnych napraw.

5. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.

6. Instalacji może dokonywać elektryk lub osoba doświadczona.

7. Nie wykorzystuj przedmiotów niestabilnych jako podstawy instalowania.

8. Przed urządzeniem nie umieszczaj przedmiotów mogących zakłócić pracę czujnika.

IMPORTANT!

Before using the device, read this Service Manual and keep it for future use. Any repair or modification carried out by yourselves results in loss of guarantee. The

manufacturer is not responsible for any damage that can result from improper device installation or operation.

In view of the fact that the technical data are subject to continuous modifications, the manufacturer reserves a right to make changes to the product characteristics

and to introduce different constructional solutions without deterioration of the product parameters or functional quality.

Additional information and technical support related to the product is available at: www.support.orno.pl. Orno-Logistic Sp. z o.o. holds no responsibility for the results

of non-compliance with the provisions of the present Manual. Orno Logistic Sp. z o.o. reserves the right to make changes to the Manual - the latest version of the

Manual can be downloaded from www.support.orno.pl. Any translation/interpretation rights and copyright in relation to this Manual are reserved.

1. Perform all operations with the power disconnected.

2. Do not immerse the device in water or other liquids.

3. Do not operate the device if the housing is damaged.

4. Do not open the device and do not make any repairs yourself.

5. Do not use the device contrary to its intended use.

6. The installation may be carried out by an electrician or an experienced person.

7. Do not use unstable items as the basis for installation.

8. Do not place objects that could interfere with the sensor operation before the device.

WICHTIG!

Bevor Sie das Gerät in Be e bitte diese Bedienungsanleitung und bewahren Sie sie zum späteren Nachschlagen auf. Eigene Reparaturen und trieb nehmen, lesen Si

Modifikationen führen zum Verlust der Garantie. Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Montage oder Bedienung des Gerätes entstehen

können.

Da die technischen Daten ständigen Änderungen unterliegen, behält sich der Hersteller das Recht vor, Änderungen an den Produkteigenschaften vorzunehmen und

andere konstruktive Lösungen einzuführen, die die Parameter enschaften des Produkts nicht beeinträchtigen. und funktionellen Eig

Weitere Informationen und technische Unterstützung zu diesem Produkt finden Sie unter: www.support.orn Logistic Sp. z o.o. haftet nicht für die Folgen der o.pl. Orno-

Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung. Orno-Logistic Sp. z o.o. behält sich das Recht vor, Änderungen in der Bedienungsanleitung

vorzunehmen - aktuelle Version zum Herunterladen unter www.support.orno.pl. Alle Rechte an Übersetzung/Dolmetschen und Urheberrechten an dieser

Bedienungsanleitung sind vorbehalten.

1. Führen Sie alle Aktivitäten bei getrennter Stromversorgung durch.

2. Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

3. Betreiben Sie das Gerät nicht, wenn das Gehäuse beschädigt ist.

4. Öffnen Sie das Gerät nicht und reparieren Sie es nicht selbst.

5. Verwenden Sie das Gerät nicht entgegen seiner Bestimmung.

6. Die Installation muss von einem Elektriker oder einer erfahrenen Person durchgeführt werden.

7. Verwenden Sie keine instabilen Objekte als Untersatz für die Installation.

8. Stellen Sie keine Gegenstände vor das Gerät, die den Sensor stören könnten.

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu

obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce takie jak

miedź, cyna, szkło, żelazo i inne.

Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi

odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu

13 sierpnia 2005 r. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Inf ormacje o dostępnym

systemie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/gminy. Odpowiednie postępowanie ze zużytym sprzętem

zapobiega negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia!

Each household is a user of electrical and electronic equipment, and hence a potential producer of hazardous waste for humans and the environment, due to the presence of hazardous

substances, mixtures and components in the equipment. On the other hand, used equipment is valuable material from which we can recover raw materials such as copper, tin, glass,

iron and others. The weee sign placed on the equipment, packaging or documents attached to it indicates the need for selective collection of waste electrical and electronic equipment

Products so marked, under penalty of fine, cannot be thrown into ordinary garbage along with other waste. The marking means at the same time that the equipment was placed on the

market after August 13, 2005. It is the responsibility of the user to hand the used equipment to a designated collection point for proper processing. Used equipment can also be handed

over to the seller, if one buys a new product in an amount not greater than the new purchased equipment of the same type. Information on the available collection system of waste

electrical equipment can be found in the information desk of the store and in the municipal office or district office. Proper handling of used equipment prevents negative consequences

for the environment and human health!

Jeder Haushalt ist ein Anwender von Elektro- und Elektronikgeräten und damit ein potenzieller Erzeuger von Abfällen, die für Mensch und Umwelt aufgrund des Vorhandenseins von

gefährlichen Stoffen, Gemischen und Komponenten in den Geräten gefährlich sind. Andererseits sind Altgeräte ein wertvoller Rohstoff, aus dem Rohstoffe wie Kupfer, Zinn, Glas, Eisen

und andere zurückgewonnen werden können. Das Symbol der durchgestrichenen Mülltonne auf der Verpackung, dem Gerät oder den dazugehörigen Dokumenten, weist auf die

Notwendigkeit der getrennten Sammlung von Elektro- und Elektronikaltgeräten hin. Auf diese Weise gekennzeichnete Produkte dürfen unter Strafe nicht zusammen mit anderen

Abfällen entsorgt werden. Die Kennzeichnung weist gleichzeitig darauf hin, dass die Geräte nach dem 13 August 2005 in Verkehr gebracht wurden. Es liegt in der Verantwortung des

Benutzers, die Altgeräte zur ordnungsgemäßen Behandlung an eine dafür vorgesehene Sammelstelle zu bringen. Informationen über das verfügbar e System zur Sammlung von

Elektroaltgeräten finden Sie in der Informationsstelle des Ladens und im Magistrat/Gemeindeamt. Ein sachgemäßer Umgang mit Altgeräten verhindert negative Folgen für die Umwelt

und die menschliche Gesundheit!

12/2020

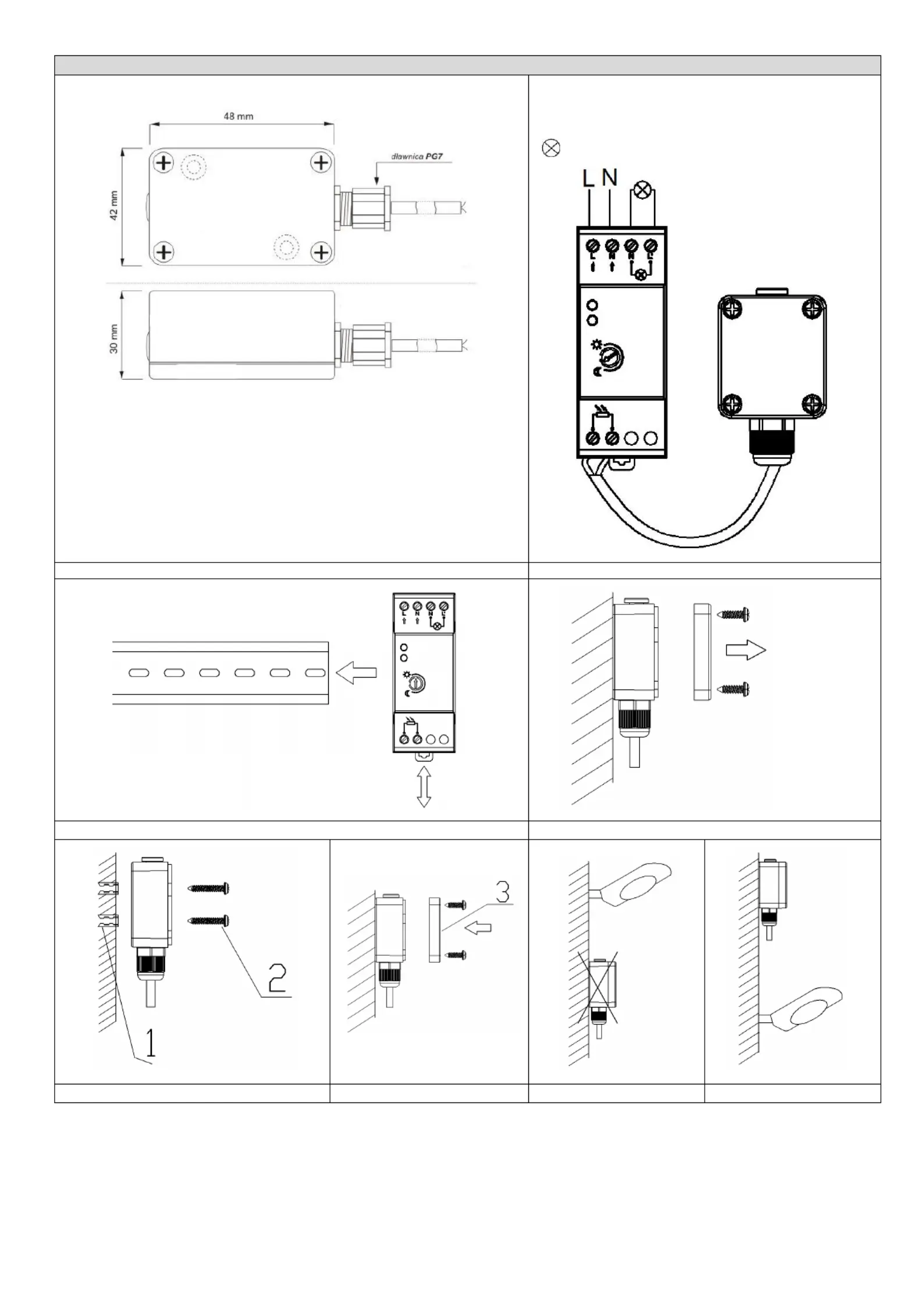

SKRÓCONA INSTRUKCJA OBSŁUGI/ QUICK GUIDE/ KURZANLEITUNG

N - Zacisk neutralny/ Neutral terminal/ Neutrale Klemme

L - Napięcie wejściowe/ Input voltage/ Eingangsspannung

L - spannu ’ Napięcie wyjściowe/ Output voltage/ Ausgang ng

- Obciążenie/load/Belastung

rys.1/ fig.1/ Abb.1

rys.2/ fig.2/ Abb.2

rys.3/ fig. 3/ Abb. 3

rys.4/ fig. 4/ Abb. 4

rys.5/ fig. 5/ Abb. 5

rys.6/ fig. 6/ Abb. 6

rys.7/ fig. 7/ Abb. 7

rys.8/ fig. 8/ Abb. 8

SPECYFIKACJA TECHNICZNA/ TECHNICAL DATA/ TECHNISCHE DATEN

Zasilanie

Power supply

Stromversorgung

230V~, 50Hz

Max. obci ążenie

Max. load

Max. Belastung

30 75000W W

Pobór prądu

Power consumption

Stromaufnahme

c 0,5W a.

Regulacja czujnika natężenia światła

Adjustable daylight sensor

Einstellbarer Tageslichtsensor

<2-100 lux

Regulac ja czasu świecenia

Adjustable time setting

Einstellbare Leuchtdauer

ON: 1-2 sec

OFF: 4-5 sec

Stopień ochrony

Protection level

Schutzart

IP65/IP20

Waga netto

Net weight

Nettogewicht

0,1 36kg

Temp. pracy

Working temperature

Betriebstemperatur

-200C-400C

Wymiary czujnika

Sensor dimensions

Sensor Abmessungen

48 x 63,4 x 29,3 mm

Wymiary puszki sondy zewnętrznej

Dimensions of the outer probe box

Abmessungen des äußeren Sondengehäuses

42 x 48 x 30 mm

Współpracuje z LED

Works with LED

Arbeitet mit LED

✓

Czujnik obecności

Presence sensor

Anwesenheitssensor



Przekaźnik

Relay

Relais

✓

Instrukcja obsługi

CHARAKTERYSTYKA

Urządzenie służy do automatycznego sterowania oświetleniem lub innymi odbiornikami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej. Jego zadanie zaniu polega na załąc i

rozłączaniu obwodu elektrycznego, jeżeli natężenie oświetlenia spadnie poniżej określonego poziomu. Czujnik światłoczuły znajduje się w specjalnej, małogabarytowej puszce

INSTALACJA

1. Rozłącz obwód zasilania

2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Czujnik zainstaluj w skrzynce rozdzielczej na szynie 35 mm.

4. Pociągnij w dół plastikowy uchwyt umieszczony z tyłu i zamocuj urządzenie na szynie.

5 ruby z pokry . Odkręć 4 ś wy puszki sondy zewnętrznej.

6. Przymocuj puszkę do podłoża za pomocą dwóch wkrętów.

7 ie . Podłącz zasilan wg schematu podłączenia przez dławnicę PG7 przewodem 2×1,5mm² okrągłym maks. Ø7 o długości max. 15 m.

8 . Zamknij pokrywę puszki i przykręć 4 śrubami.

TEST

1. silanie. Ustaw pokrętło LUX w pozycji księżyca i włącz za

2. Podczas przeprowadzania testu w dzień przykryj sondę pudełkiem tekturowym lub grubą ciemną tkaniną. Zakrycie sondy palcem jest niewystarczające.

3. Odkrycie sondy wyłączy światło automatycznie.

Ustawienie pokrętła w kierunku znaku księżyca powoduje załączenie czujnika przy mniejszym natężeniu oświetlenia (2 LUX), natomiast bliżej słońca powoduje załączenie przy większym natężeniu

oświetlenia (100 LUX). Jeżeli natężenie oświetlenia sondy spadnie poniżej ustawionego progu układ załączy przekaźnik wyjściowy oraz podłączone źnik będzie załączony do niego odbiorniki. Przeka

do czasu, gdy natężenie oświetlenia nie wzrośnie powyżej ustawionego progu.

BEZPIECZEŃSTWO I KONSERWACJA

Konserwację wykonywać należy przy odłączonym zasilaniu.

Czyścić wyłącznie delikatnymi i suchymi tkaninami.

Nie używać chemicznych środków czyszczących.

Nie zakrywać wyrobu.

Zapewnić swobodny dostęp powietrza.

Operating and installation instructions

DESCRIPTION

The device is used to automatically control lighting or other electrical receivers at simultaneous energy savings. Its task is to connect and disconnect the circuit if the illuminance falls below a certain

level. The photosensitive sensor is located in a special, small-sized box.

INSTALLATION

1.Disconnect the power supply.

2. Use a suitable device to check the voltage-free condition on the power supply wires.

3. Install the sensor in a junction box, on a 35mm rail.

4. Pull down the plastic grip at the back of the device and install the device on a selected rail.

5. Unscrew the 4 screws from the outer probe cover.

6. Attach the box to the ground with two screws.

7. Connect the power supply according to th a length of max. 15 m e connection diagram via PG7 gland using a 2 × 1.5mm² round cable, max. Ø7 with

8. Close the can cover and fasten with 4 screws.

TEST

1. Turn the LUX knob to the moon position and turn the power on.

2. Cover the probe with cardboard box or thick dark fabric during the test in the day time. Covering the probe with your finger is insufficient. the

3. Uncover the probe will turn off the light automatically.

Turning the knob towards the moon mark activates sensor with less light intensity (2 LUX), but turning the knob closer to the sun mark activates sensor when the light intensity is higher (100 LUX).

If the brightness of the probe drops below the set threshold, the system will turn on the output relay and connected receiver for it. The device will be switched on to the time when the brightness s

will not rise above the set threshold.

SAFETY AND MAINTENANCE

Maintenance should be carried out with power disconnected.

Clean only with delicate and dry fabrics.

Do not use chemical cleaners.

Do not cover the product.

Provide free air access.
