Seite 1/3

OR- -219 CR

(PL) Czujnik zmierzchowy z zewnętrzną sondą

(EN) Twilight sensor with external probe

(DE) Dämmerungssensor mit externer Sonde

ORNO-LOGISTIC Sp. z o.o.

ul. Rolników 437

44-141 Gliwice POLAND

tel. (+48) 32 43 43 110

WAŻNE!

Przed rozpoczęciem ądzenia, należy zapoznać się z niniejszą instrukcją obsługi oraz zachować ją na przyszłość. Dokonanie samodzielnych napraw i korzystania z urz modyfikacji

skutkuje utratą gwarancji. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia.

Z uwagi na fakt, że dane techniczne podlegają ciągłym modyfikacjom, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki wyrobu oraz

wprowadzania innych rozwiązań konstrukcyjnych niepogarszających parametrów i walorów użytkowych produktu.

Dodatkowe informacje na temat produktów marki ORNO dostępne są na: www.orno.pl. Orno Logistic Sp. z o.o. nie ponosi odpowiedzialności za skutki wynikające z -

nieprzestrzegania zaleceń niniejszej instrukcji. Firma Orno-Logistic Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w instrukcji - aktualna wersja do pobrania ze strony

www.orno.pl. Wszelkie prawa do tłumaczenia/interpretowania oraz prawa autorskie niniejszej instrukcji są zastrzeżone.

1. Wszelkie ilaniu. czynności wykonuj przy odłączonym zas

2. Nie zanurzaj urządzenia w wodzie i innych płynach.

3. Nie obsługuj urządzenia, gdy uszkodzona jest obudowa.

4. Nie otwieraj urządzenia i nie dokonuj samodzielnych napraw.

5. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.

6. Instalacji m oże dokonywać elektryk lub osoba doświadczona.

7. Nie wykorzystuj przedmiotów niestabilnych jako podstawy instalowania.

8. Przed urządzeniem nie umieszczaj przedmiotów mogących zakłócić pracę czujnika.

9. Nie otwiera .j obudowy po podłączeniu do zasilania

IMPORTANT!

Before using the device, read this Service Manual and keep it for future use. Any repair or modification carried out by yourselves results in loss of guarantee. The manufacturer is

not responsible for any damage that can result from improper device installation or operation.

In view of the fact that the technical data are subject to continuous modifications, the manufacturer reserves a right to make changes to the product characteristics and to

introduce different constructional solutions without deterioration of the product parameters or functional quality.

Additional information about ORNO products are available at www.orno.pl. Orno-Logistic Sp. z o.o. holds no responsibility for the results of non-compliance with the provisions

of the present Manual. Orno Logistic Sp. z o.o. reserves the right to make changes to the Manual - the latest version of the Manual can be downloaded from www.orno.pl. Any

translation/interpretation rights and copyright in relation to this Manual are reserved.

1. Disconnect the power supply before any activities on the product.

2. Do not immerse the device in water or other fluids.

3. Do not operate the device when its housing is damaged.

4. Do not open the device and do not repair it by yourselves.

5. Do not use the device against its intended use.

6. Installation works can only be carried out by a professional electrician or an experienced person.

7. Do not use unstable objects as the basis for installation.

8. Do not place objects that could interfere with the sensor operation in front of the device.

9. Do not open the housing when device is connected to the power supply.

WICHTIG!

Bevor Sie das Gerät anschließen und benutzen, lesen Sie bitte diese Anleitung sorgfältig durch. Eigene Reparaturen und Modifikationen führen zum Verlust der Garantie. Der

Hersteller haftet nicht für Schäden, die durch unsachgemäße Montage oder Bedienung des Gerätes entstehen können.

Da technische Daten ständigen Modifikationen unterliegen, behält sich der Hersteller das Recht vor, Änderungen bezüglich Erzeugnis charakteristik und anderer

Konstruktionsänderungen vorzunehmen, die Parameter und Nutzwerte des Produkts nicht beeinträchtigen. Für weitere Informationen zu ORNO-Produkten besuchen Sie bitte

die Website: www.orno.pl. Orno-Logistic Sp. z o.o. haftet nicht f -ür die Folgen der Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung. Orno Logistic Sp. z o.o. behält

sich das Recht vor, Änderungen in der Bedienungsanleitung vorzunehmen rsion zum Herunterladen unter www.orno.pl. Alle Rechte an Übe- aktuelle Ve rsetzung/Dolmetschen

und Urheberrechten an dieser Bedienungsanleitung sind vorbehalten.

1. Alle Arbeiten dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.

2. Tauchen Sie das Gerät nicht ins Wasser oder in andere Flüssigkeiten.

3. Nutzen Si e das Gerät nicht, wenn ihre Gehäuse beschädigt ist.

4. Öffnen Sie die Einrichtung nicht und führen Sie keine selbstständigen Reparaturen aus.

5. Verwenden Sie das Gerät nicht unsachgemöß.

6. Die Montage und Installation kann von einem Elektriker oder einer erfahrenen Person durchgeführt werden.

7. Verwenden Sie keine instabilen Gegenstände als Basis für die Installation.

8. Stellen Sie vor das Gerät keine Gegenstände, die den Betrieb des Se stören könnten. nsors

9. Öffnen Sie das Gehäuse nicht, wenn das Gerät an die Stromversorgung angeschlossen ist.

Każde gospodarstwo jest użytkownikiem sprzętu elektry o, a co za tym idzie potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułucznego i elektroniczneg

obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce takie jak

mie dź, cyna, szkło, żelazo i inne.

Symbol przekreś śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznlonego kosza na ie z innymi

odpadami. Oznakowanie oznacza jed nocześnie, że sprzęt został wprowadzony do obrotu po dniu

13 sierpnia 2005 r. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Informacje o dostępnym

syst emie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/gminy. Odpowiednie postępowanie ze zużytym sprzętem

zapobiega negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia!

Each household is a user of electrical and electronic equipment, and hence a potential producer of hazardous waste for humans and the environment, due to the presence of hazardous

substances, mixtures and components in the equipment. On the other hand, used equipment is valuable material from which we can recover raw materials such as copper, tin, glass,

iron and others. The weee sign placed on the equipment, packaging or documents attached to it indicates the need for selectiv e collection of waste electrical and electronic equipment

Products so marked, under penalty of fine, cannot be thrown into ordinary garbage along with other waste. The marking means at the same time that the equipment was placed on the

market after August 13, 2005. It is the responsibility of the user to hand the used equipment to a designated collection point for proper processing. Used equipment can also be handed

over to the seller, if one buys a new product in an amount not greater than the new purchased equipment of the same type. Information on the available collection system of waste

electrical equipment can be found in the information desk of the store and in the municipal office or district office. Proper handling of used equipment prevents negative consequences

for the environment and human health!

Jeder Haushalt ist ein Anwender von Elektro- und Elektronikgeräten und damit ein potenzieller Erzeuger von Abfällen, die für Mensch und Umwelt aufgrund des Vorhandenseins von

gefährlichen Stoffen, Gemischen und Komponenten in den Geräten gefährlich sind. Andererseits sind Altgeräte ein wertvoller Rohstoff, aus dem Rohstoffe wie Kupfer, Zinn, Glas, Eisen

und andere zurückgewonnen werden können. Das Symbol der durchgestrichenen Mülltonne auf der Verpackung, dem Gerät oder den dazugehörigen Dokumenten, weist auf die

Notwendigkeit der getrennten Sammlung von Elektro- und Elektronikaltgeräten hin. Auf diese Weise gekennzeichnete Produkte dürfen unter Strafe nicht zusammen mit anderen

Abfällen entsorgt werden. Die Kennzeichnung weist gleichzeit Geräte nach dem 13 August 2005 in Verkehr gebracht wurden. Es liegt iig darauf hin, dass die n der Verantwortung des

Benutzers, die Altgeräte zur ordnungsgemäßen Behandlung an eine dafür vorgesehene Sammelstelle zu bringen. Informationen über das verfügbar e System zur Sammlung von

Elektroaltgeräten finden Sie in der Informationsstelle des Ladens und im Magistrat/Gemeindeamt. Ein sachgemäßer Umgang mit Altgeräten verhindert negative Folgen für die Umwelt

und die menschliche Gesundheit!

02/2021

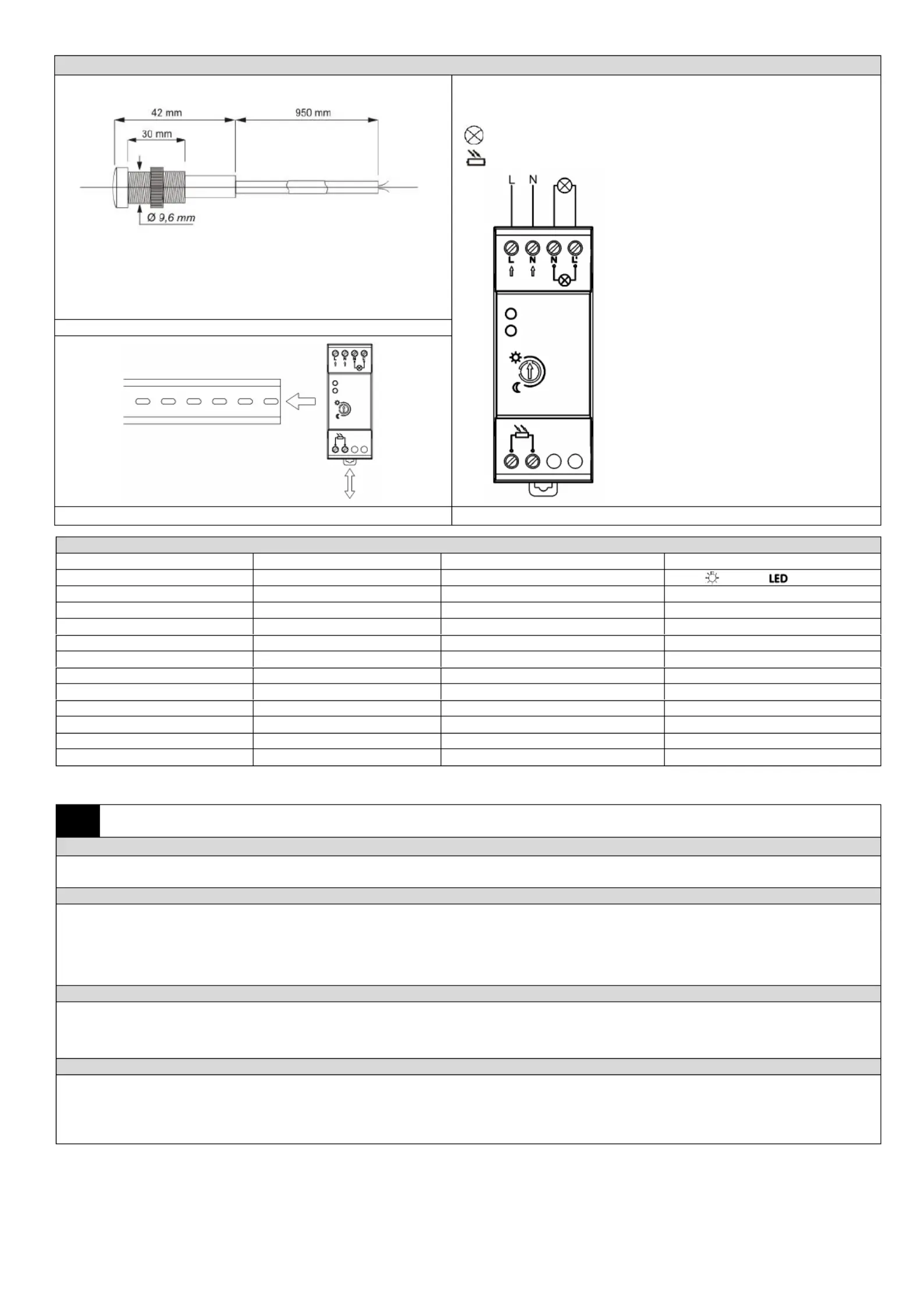

SKRÓCONA INSTRUKCJA OBSŁUGI/ QUICK GUIDE/ KURZANLEITUNG

L - ’ Napięcie wyjściowe/ Output voltage/Ausgangsspannung

N - Zacisk neutralny/ Neutral terminal/ Neutrale Klemme

L - Napięcie wejściowe/ Input voltage/ Eingangsspannung

- Obciążenie/load/Belastung

- Sonda czujnika zmierzchu/ Twilight sensor probe/ -Sonde Dämmerungssensor

rys.1/ fig.1/ Abb.1

rys.2/ fig.2/ Abb.2

rys.3/ fig. 3/ Abb. 3

SPECYFIKACJA TECHNICZNA/ TECHNICAL DATA/ TECHNISCHE DATEN

Zasilanie

Power supply

Stromversorgung

230V~, 50Hz

Max. obciążenie

Max. load

Max. Belastung

3000 75W 0W

Pobór prądu

Power consumption

Stromaufnahme

0,5W

Regulacja czujnika natężenia światła

Adjustable daylight sensor

Einstellbarer Tageslichtsensor

<2-100 lux

Opóźni adziałania włączeniaenie z

Switch-on delay time

Einschaltverzögerungszeit

1-2 sek.

Opóźnienie zadziałania wyłączenia

Switch-off delay time

Ausschaltverzögerungszeit

4-5 sek.

Stopień ochrony

Protection level

Schutzart

IP65/IP20

Waga netto

Net weight

Nettogewicht

0,05 kg

Temp. pracy

Working temperature

Betriebstemperatur

-200C~400C

Wymiary

Dimensio ns

Abmessungen

2 moduły 35 mm

Współpracuje z LED

Works with LED

Arbeitet mit LED

✓

Czujnik obecności

Presence sensor

Anwesenheitssensor



Przekaźnik

Relay

Rela is

✓

Instrukcja obsługi

CHARAKTERYSTYKA

Urządzenie służy do automatycznego sterowania oświetleniem lub innymi odbiornikami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej. Jego zadanie polega na załączaniu i

rozłączaniu obwodu elektrycznego, jeżeli natężenie oświetlenia spadnie poniżej określonego poziomu.

INSTALACJA

1. Wyłącz zasilanie.

2. Urządzenie zainstaluj w skrzynce rozdzielczej na szynie 35 mm.

3. szynie (rys. 2). Pociągnij plastikowy uchwyt umieszczony na dole i zamocuj urządzenie na

4. Sondę zewnętrzną umieść w miejscu o stałym dostępie naturalnego światła dziennego.

5. Podłącz zasilanie wg schematu podłączenia (rys. 3).

TEST

1. Włącz zasilanie.

2. - - Za pomocą potencjometru ustaw porę załączenia oświetlenia. Obrót w stronę “księżyca“ załączy czujnik później, obrót w stronę “słoneczka“ załączy czujnik wcześniej.

Urządzenie posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń. Aby sprawdzić poprawne działanie całą sondę szczelnie przykryj tekturowym

pudełkiem lub grubą ciemną tkaniną. Zakrycie sondy palcem jest niewystarczające.

BEZP I KONSERWACJAIECZEŃSTWO

Konserwację wykonywać należy przy odłączonym zasilaniu.

Czyścić wyłącznie delikatnymi i suchymi tkaninami.

Nie u żywać chemicznych środków czyszczących.

Nie zakryw ać wyrobu.

Zapewnić swobodny dostęp powietrza.

Operating and installation instructions

DESCRIPTION

This product can automatically control lighting equipment or other electrical receivers, and help to save energy at the same time. It is responsible for switching on and off of the electrical circuit, in

case ambient light intensity reduces below the specified level.

INSTALLATION

1. Switch off the power.

2. Install the device on 35mm DIN rail inside power switchboard.

3. Pull the plastic hook placed at the bottom of the device and mount it on a rail (fig.2).

4. External probe should be installed in a place where natural light comes through freely.

5. Connect all wires as per the wiring scheme (fig. 3)

TEST

1. Switch on the power.

2. Use the potentiometer to adjust activation time of the device. If turned towards MOON the sensor will be switched on later, if turned towards SUN the sensor will be switched on earlier. The – –

device has a time delay system that controls switching on and off and reduces possible impact of disturbances.

In order to check proper operation of the device, cover the entire probe with a cardboard box or an opaque, dark cloth. Covering it with your finger is not sufficient.

SAFETY AND MAINTENANCE

Maintenance should be carried out with power disconnected.

Clean only with delicate and dry fabrics.

Do not use chemical cleaners.

Do not cover the product.

Provide free air access.

Bedienungsanleitung und Montageanleitung

BESCHREIBUNG UND ANWENDUNG

Das Gerät dient zur a en Steuerung der Beleuchtung oder anderer Elektrogeräte bei gleichzeitiger Energieersparnis. Seine Aufgabe beruht auf dem Einutomatisch schalten und Abschalten des

Stromkreises, wenn die Beleuchtungsstärke unter ein bestimmtes Niveau fällt.

MONTAGE

1. Schalten Sie den Strom aus.

2. Installieren Sie das Gerät in dem Schaltkasten auf einer 35 mm Schiene.

3. Ziehen Sie den Kunststoff-Griff an der Unterseite und befestigen Sie das Gerät an der Schiene (Abb.2)

4. Die externe Sonde bringen Sie an einer Stelle mi m Zugang zu t ständige m natürlichen Tageslicht an.

5. Schließen Sie die Stromversorgung gemäß dem Anschlussschema an (Abb.3).

TEST

1. Schalten Sie den Strom ein.

2. Mit dem Potentiometer stellen Sie die Uhrzeit der Einschaltung der Beleuchtung ein. Eine Umdrehung in Richtung „Mond“ schaltet den Sensor später ein, eine Umdrehung in Richtung „Sonne“

schaltet den Sensor früher ein.

Das Gerät verfügt über ein System zur Verzögerung der Ein und Ausschaltung der Beleuchtung, wodurch es den Einfluss von Störung ert. Zur Prüfun- en nivelli g der richtigen Funktion decken Sie die

ganze Sonde mit einer Pappschachtel oder einem dicken dunklen Stoff ab. Abdecken der Sonde mit einem Finger ist nicht ausreichend.

SICHERHEIT UND WARTUNG

Die Wartung muss bei ausgeschalteter Stromver sorgung durchgeführt werden.

Nur mit feinen und trockenen Stoffen reinigen.

Verwenden Sie keine chemischen Reinigungsmittel.

Decken Sie das Produkt nicht ab.

Sorgen Sie für einen ungehinderten Luftzugang.
