Manual version: S-v1.00
Warunki gwarancji
PL
FIBARO
UNIVERSAL BINARY SENSOR
FGBS-001
Pełną instrukcję i specyfikację techniczną
znajdziesz na naszej stronie internetowej:
manuals.fibaro.com/pl/binary-sensor
Przeczytaj instrukcję przed przystąpieniem
do montażu urządzenia!
FIBARO Universal Binary Sensor jest bezprzewodo-
wym modułem umożliwiającym zwiększenie funkcjonal-
ności dowolnego czujnika z wyjściem binarnym o
możliwość komunikacji z siecią Z-Wave. Ponadto moduł
umożliwia komunikację systemu z czujnikami
temperatury DS18B20. Urządzenie może obsłużyć do
dwóch dowolnych czujników binarnych i do 4 czujników
temperatury. Sensor został przystosowany do montażu w
obudowie czujnika lub innego urządzenia, gdy wymaga-
ne jest bezprzewodowe zbieranie danych z czujników
przewodowych.
FIBARO Universal Binary Sensor jest zgodny z
dyrektywami UE:
• RoHS 2011/65/EU
• EMC 2004/108/EC
• R&TTE 1999/5/EC
Dane techniczne
Zasilanie:
Wejścia:
Wyjścia:
Temperatura pracy:
Wspierane czujniki temperatury:
Wymiary (dł. x szer. x wys.):
9-30V DC ±10%
2 wejścia bezpotencjałowe,
1 wejście cyfrowe 1-wire
2 wyjścia bezpotencjałowe
0 do 40°C
4 czujniki DS18B20
27,3 x 14,5 x 12 mm
Podstawowy montaż urządzenia
kradzieży, zalania cieczą, wycieku baterii, warunków pogodowych;
działania promieni słonecznych, piasku, wilgoci, wysokiej lub niskiej
temperatury, zanieczyszczenia powietrza;
- uszkodzeń spowodowanych przez nieprawidłowo działające
oprogramowanie, na skutek ataku wirusa komputerowego, bądź nie
stosowanie aktualizacji oprogramowania zgodnie z zaleceniami
Producenta;
- uszkodzeń wynikłych z: przepięć w sieci energetycznej lub/i
telekomunikacyjnej lub z podłączenia do sieci energetycznej w sposób
niezgodny z instrukcją obsługi lub z powodu przyłączenia innych
produktów, których podłączanie nie jest zalecane przez Producenta.
- uszkodzeń wywołanych pracą bądź składowaniem Urządzenia w
skrajnie niekorzystnych warunkach tzn. dużej wilgotności, zapyleniu,
zbyt niskiej (mróz) bądź zbyt wysokiej temperaturze otoczenia.
Szczegółowe warunki, w jakich dopuszczalne jest użytkowanie
Urządzenia określa instrukcja obsługi;
- uszkodzeń powstałych na skutek wykorzystywania akcesoriów
niezalecanych przez Producenta
- uszkodzeń spowodowanych wadliwą instalacją elektryczną
użytkownika, w tym zastosowaniem niewłaściwych bezpieczników;
- uszkodzeń wynikłych z zaniechania przez Klienta czynności
konserwacyjnych i obsługowych przewidzianych w instrukcji obsługi;
- uszkodzeń wynikłych ze stosowania nieoryginalnych, niewłaściwych
dla danego modelu części zamiennych i wyposażenia, wykonywaniem
napraw i przeróbek przez osoby nieupoważnione;
- usterek powstałych wskutek kontynuowania pracy niesprawnym
Urządzeniem czy osprzętem.
16. W zakres napraw gwarancyjnych nie wchodzą okresowe
konserwacje i przeglądy Urządzenia, a w szczególności czyszczenia,
regulacje, sprawdzenia działania, korekta błędów obsługi lub
programowania parametrów oraz inne czynności, do których wykonania
powołany jest użytkownik (Kupujący). Gwarancja nie obejmuje
naturalnego zużycia elementów Urządzenia oraz innych części
wymienionych w instrukcji użytkowania oraz dokumentacji technicznej
posiadających określony czas działania.
17. Jeśli rodzaj uszkodzenia produktu nie jest objęty gwarancją,
Producent zastrzega sobie prawo usunięcia takiej usterki zgodnie z
własnym uznaniem, dokonując naprawy uszkodzonej lub zniszczonej
części lub umożliwiając wejście w posiadanie koniecznych do naprawy
lub wymiany podzespołów.
18. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie
zawiesza uprawnień kupującego wynikających z niezgodności towaru z
umową.
NIEBEZPIECZEŃSTWO!
!
UWAGA!
Podłączone urządzenie i sam Universal Binary Sensor
mogą zostać uszkodzone jeśli podłączone urządzenie
jest niezgodne ze specyfikacją techniczną!
Podłącz urządzenie zgodnie z jednym ze schematów
dostępnych w pełnej instrukcji. Niepoprawne podłączenie
może spowodować utratę mienia, zdrowia lub życia.
Nie należy usuwać warstwy ochronnej zabezpieczającej
moduł. Należy zwrócić uwagę, aby metalowe cześci
innych urządzeń lub przewodów nie znalazły sie w bliskim
kontakcie z montowanym sensorem.
Wyjść urządzenia nie należy obciążać prądem
przekraczającym 150mA.
Stan wyjść OUT1 i OUT2 jest zależny tylko od stanu
odpowiadającego mu wejścia, niezależnie od ustawień
parametrów lub dodania urządzenia do sieci Z-wave.
Do linii 1-wire (zaciski TP oraz TD) nie należy podłączać
czujników innych niż DS18B20.
Do podłączenia czujników DS18B20 zaleca się stosowa-
nie przewodów wykonanych z pojedynczego drutu o
długości nieprzekraczającej 30 metrów.
Zabrania się podłączania linii TP oraz TD do urządzeń
nieobsługujących protokołu 1-wire. Nieużywane linie
należy pozostawić zaizolowane.
Universal Binary Sensor
zasilany jest napięciem
bezpiecznym, należy jednak zachować szczególną
ostrożność lub zlecić instalację osobie wykwalifikowanej.
1) Podłącz urządzenie zgodnie z jednym ze schematów
przedstawionych poniżej.

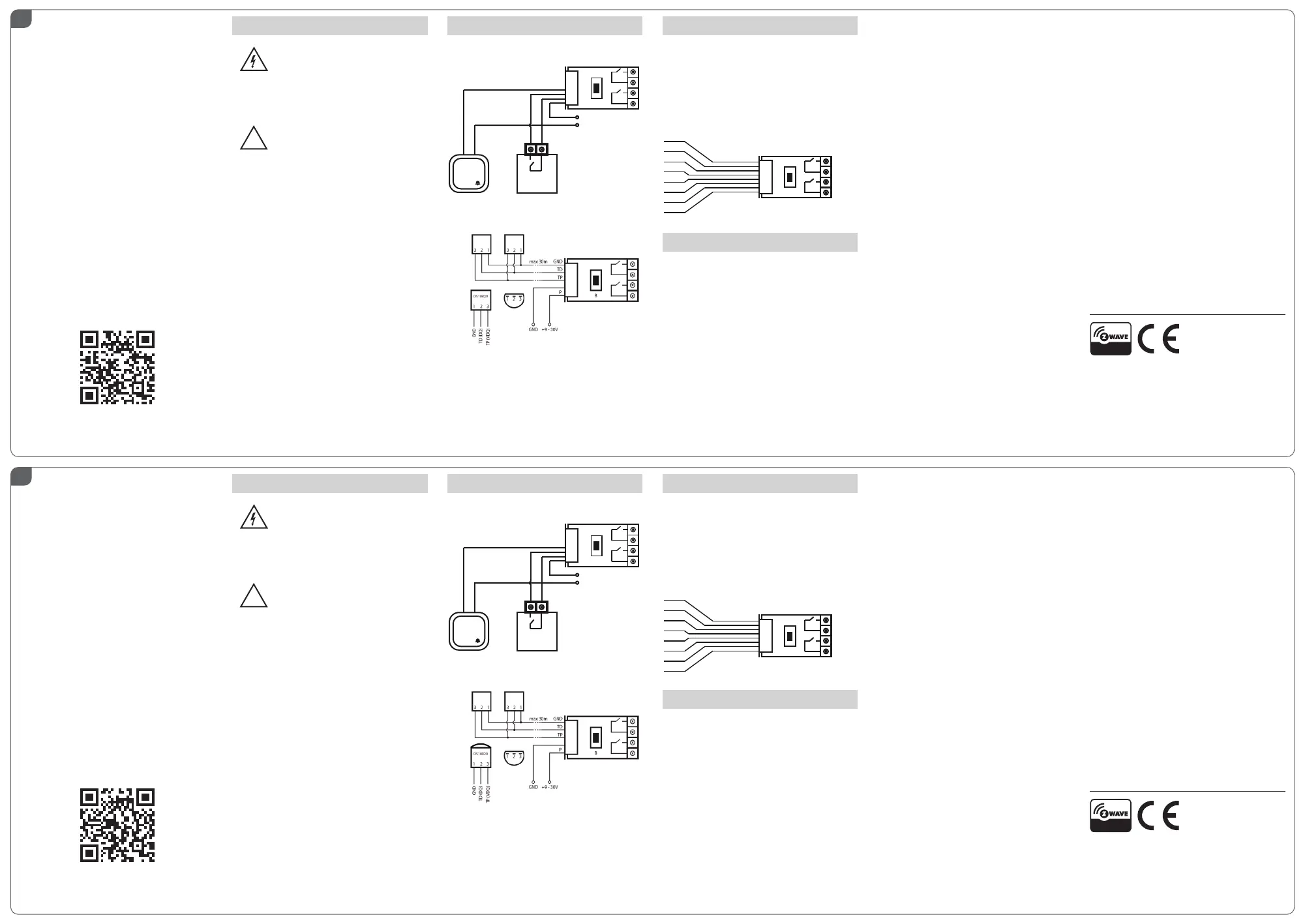

Przykładowe połączenie z czujnikiem przewodowym
1. Gwarantem jakości Urządzenia jest FIBAR GROUP S.A. (dalej
„Producent”) z siedzibą w Poznaniu, ul. Lotnicza 1; 60-421 Poznań,
wpisana do rejestru przedsiębiorców Krajowego Rejestru Sądowego
prowadzonego przez Sąd Rejonowy w Poznaniu, VIII Wydział
Gospodarczy Krajowego Rejestru Sądowego pod numerem: 553265,
NIP 7811858097, REGON: 301595664, kapitał zakładowy 1 063 850 zł.
2. Producent ponosi odpowiedzialność za wadliwe działanie
Urządzenia wynikające z wad fizycznych (materiałowych bądź
produkcyjnych) tkwiące w Urządzeniu w okresie:
- 24 miesiące od daty sprzedaży dla klientów indywidualnych,
- 12 miesięcy od daty sprzedaży dla klientów biznesowych.
3. Gwarancja obowiązuje i jest stosowana wyłącznie na terytorium
Rzeczpospolitej Polskiej.
4. W okresie Gwarancji, Gwarant zobowiązuje się do bezpłatnego
usunięcia ujawnionych wad poprzez dokonanie naprawy lub wymiany
(według wyłącznego uznania Gwaranta) wszelkich wadliwych
elementów Urządzenia na części nowe lub regenerowane wolne od
wad. W przypadku niemożności dokonania naprawy Gwarant zastrzega
sobie prawo do wymiany Urządzenia na nowy lub regenerowany
egzemplarz wolny od wad, którego stan fizyczny nie będzie gorszy od
stanu Urządzenia będącego własnością Klienta.
5. Jeżeli w szczególnych sytuacjach (np. brak Urządzenia w ofercie
handlowej) wymiana Urządzenia na ten sam typ jest niemożliwa
Gwarant może wymienić Urządzenie na inny o najbardziej zbliżonych
parametrach technicznych. Takie działanie uważa się za wykonanie
obowiązków Gwaranta. Gwarant nie zwraca pieniędzy za zakupione
Urządzenie.
Ostrzeżenia
6. Posiadacz ważnego dokumentu gwarancyjnego zgłasza roszczenia
z tytułu gwarancji za pośrednictwem serwisu gwarancyjnego. Pamiętaj:
zanim dokonasz zgłoszenia gwarancyjnego skorzystaj z naszej
telefonicznej lub internetowej pomocy technicznej. W więcej niż połowie
przypadków problemy użytkowników udaje się rozwiązać zdalnie, co
pozwala uniknąć straty czasu i kosztów z tytułu niepotrzebnie
uruchamianej procedury gwarancyjnej. Jeśli zdalne rozwiązanie
problemu nie będzie możliwe, Klient zostanie poproszony o wypełnienie
formularza zgłoszeniowego w celu uzyskania autoryzacji poprzez
stronę internetową www.fibaro.com. W przypadku poprawnego
zgłoszenia reklamacyjnego otrzymają Państwo potwierdzenie jego
przyjęcia oraz unikalny numer zgłoszenia (RMA).
7. Istnieje także możliwość telefonicznego zgłoszenia reklamacji. W
takim przypadku rozmowa zostanie nagrana, o czym konsultant
uprzedzi Klienta przed przyjęciem zgłoszenia reklamacyjnego.
Bezpośrednio po dokonaniu zgłoszenia konsultant poinformuje
Państwa o numerze zgłoszenia (tzw. numer RMA).
8. W przypadku dokonania prawidłowego zgłoszenia reklamacyjnego,
przedstawiciel Autoryzowanego Serwisu Gwarancyjnego (dalej „ASG”)
skontaktuje się z Klientem w celu potwierdzenia możliwości oddania
urządzenia do serwisu.
9. Ujawnione w okresie gwarancji wady zostaną usunięte najdalej w
ciągu 30 dni, licząc od daty dostarczenia Urządzenia do ASG. Okres
trwania gwarancji ulega przedłużeniu o czas, w którym Urządzenie było
do dyspozycji ASG.
10. Reklamowane Urządzenie winno być udostępnione przez Klienta
wraz z kompletnym wyposażeniem standardowym i dokumentami
potwierdzającymi jego zakup.
11. Części wymienione w ramach gwarancji stanowią własność
Producenta. Wszystkie części wymienione w procesie reklamacyjnym
są objęte gwarancją do końca okresu gwarancji podstawowej
Urządzenia. Okres trwania gwarancji na wymienioną część nie ulega
przedłużeniu.
12. Koszty transportu reklamowanego produktu będą pokrywane przez
Gwaranta. W przypadku nieuzasadnionego zgłoszenia reklamacyjne-
go, Serwis ma prawo obciążyć Klienta kosztami związanymi z
wyjaśnieniem sprawy.
13. ASG odmawia przyjęcia reklamacji tylko w przypadku:
- stwierdzenia użytkowania Urządzenia niezgodnie z przeznaczeniem i
instrukcją obsługi,
- udostępnienia przez Klienta Urządzenia niekompletnego, bez
osprzętu, bez tabliczki znamionowej,
- stwierdzenia przyczyny usterki innej niż wada materiałowa bądź
produkcyjna tkwiąca w Urządzeniu,
- nieważnego dokumentu gwarancyjnego oraz braku dowodu zakupu.
14. Gwarant nie odpowiada za szkody w mieniu wyrządzone przez
wadliwe Urządzenie. Gwarant nie ponosi odpowiedzialności za straty
pośrednie, uboczne, szczególne, wynikowe lub za straty moralne, ani
za szkody, w tym także między innymi za utracone korzyści, oszczędno-
ści, dane, utratę pożytków, roszczenia stron trzecich oraz wszelkie
szkody majątkowe lub osobowe wynikające lub związane z
korzystaniem z niniejszego Urządzenia.
15. Gwarancja jakości nie obejmuje:
- uszkodzeń mechanicznych (pęknięcia, złamania, przecięcia,
przetarcia, fizyczne odkształcenia spowodowane uderzeniem,
upadkiem bądź zrzuceniem na Urządzenie innego przedmiotu lub
eksploatacją niezgodną z przeznaczeniem Urządzenia określonym w
instrukcji obsługi);
- uszkodzeń wynikłych z przyczyn zewnętrznych np.: powodzi, burzy,
pożaru, uderzenia pioruna, klęsk żywiołowych, trzęsienia ziemi, wojny,
niepokojów społecznych, siły wyższej, nieprzewidzianych wypadków,
B
NO
IN2
IN1
GND
+9 - 3 0V
GND
PRZEŁĄCZNIK
NC NC
P
CZUJNIK
2) Umieść urządzenie w pobliżu kontrolera Z-Wave.
3) Uruchom tryb dodawana w kontrolerze Z-Wave.
4) Trzykrotnie, szybko wciśnij przycisk B umieszczony
pośrodku urządzenia.
5) Poczekaj, aż urządzenie zostanie dodane do systemu.
6) Dodanie zostanie potwierdzone przez kontroler.
Połączenie czujników temperatury DS18B20
OUT 2
GND
ANT
TD
TP
IN2
B
IN1
GND
P
}
OUT 1
}
Niniejszym Fibar Group S.A.
oświadcza, że urządzenie FIBARO
Universal Binary Sensor jest zgodne
z zasadniczymi wymogami oraz
innymi stosownymi postanowie-
niami dyrektywy 1999/5/EC.
www.fibaro.com
(WIDOK Z DOŁU)
Guarantee
EN
FIBARO
UNIVERSAL BINARY SENSOR
FGBS-001
For full instruction manual and technical
specification please visit our website:
manuals.fibaro.com/en/binary-sensor
Read the manual before attempting
to install the device!
FIBARO Universal Binary Sensor is a wireless module
allowing to improve the functionality of any wired sensor
with a binary output by adding Z-Wave network
communication. Moreover, the module allows for
wireless communication between the system and the
DS18B20 temperature sensors. It can service up to two
binary sensors and up to four temperature sensors. The
device is designed to be installed in the housing of a
sensor or another device, whenever wireless collection of
data from the wired sensors is required.
FIBARO Universal Binary Sensor is compliant with
following EU directives:
• RoHS 2011/65/EU
• EMC 2004/108/EC
• R&TTE 1999/5/EC
Specifications
Power supply:
Inputs:
Outputs:
Operating temperature:
Supported temperature sensors:
Dimensions (L x W x H):
9-30V DC ±10%
2 potential-free inputs,
1 digital 1-wire input
2 potential-free outputs
0 to 40°C
4 DS18B20 sensors
27.3 x 14.5 x 12 mm
Basic activation of the device leakage, battery spill, weather conditions, sunlight, sand, moisture,
high or low temperature, air pollution;
- damage caused by malfunctioning software, attack of a computer
virus, or by failure to update the software as recommended by the
Manufacturer;
- damage resulting from: surges in power supply and/or telecommu-
nication network, improper connection to the grid in a manner
inconsistent with the operating manual, or from connecting other
devices not recommended by the Manufacturer.
- damage caused by operating or storing the device in extremely
adverse conditions, i.e. high humidity, dust, too low (freezing) or too
high ambient temperature. Detailed permissible conditions for
operating the Device are defined in the operating manual;
- damage caused by using accessories not recommended by the
Manufacturer
- damage caused by faulty electrical installation of the Customer,
including the use of incorrect fuses;
- damage caused by Customer's failure to provide maintenance and
servicing activities defined in the operating manual;
- damage resulting from the use of spurious spare parts or
accessories improper for given model, repairing and introducing
alterations by unauthorized persons;
- defects caused by operating faulty Device or accessories.
15. The scope of the guarantee repairs shall not include periodic
maintenance and inspections, in particular cleaning, adjustments,
operational checks, correction of errors or parameter programming
and other activities that should be performed by the user (Buyer).
The guarantee shall not cover natural wear and tear of the Device
and its components listed in the operating manual and in technical
documentation as such elements have a defined operational life.
16. If a defect is not covered by the guarantee, the Manufacturer
reserves the right to remove such defect at its sole discretion,
repairing the damaged or destroyed parts or providing components
necessary for repair or replacement.
17. This guarantee shall not exclude, limit or suspend the Customer
rights when the provided product is inconsistent with the purchase
agreement.
DANGER!
!
CAUTION!
Connected device and the Universal Binary Sensor itself
may be damaged if the type and values of connected
device are inconsistent with the technical specification!
Connect only in accordance with one of the diagrams
presented in the full manual. Incorrect connection may
cause risk to health, life or material damage.
Do not remove the protective layer surrounding the
module. Make sure that no metal parts of other devices or
conductors come into close contact with the installed
Sensor.
The outputs of the device should not be loaded with a
current value exceeding 150mA.
Condition of outputs OUT1 and OUT2 is dependent only
on the condition of corresponding inputs, irrespective of
parameter settings or adding the device to the Z-wave
network.
Do not connect other sensors than DS18B20 to the 1-wire
line (terminals TP and TD).
Use conductors made from a single wire with a length of
up to 30 meters in order to connect the DS18B20 sensors.
It is prohibited to connect the TP and TD lines to devices
that are not compatible with the 1-wire protocol. Unused
lines should be left insulated.
Universal Binary Sensor
is powered with a secure
voltage. Nevertheless, the user should be careful or
should commission the installation to a qualified person.
1) Connect the device in accordance with one of the
diagrams presented below.
Example connection to wired sensor
1. The Guarantee is provided by FIBAR GROUP S.A. (hereinafter
"Manufacturer"), based in Poznan, ul. Lotnicza 1; 60-421 Poznan,
entered in the register of the National Court Register kept by the
District Court in Poznań, VIII Economic Department of the National
Court Register, no. 553265, NIP 7811858097, REGON: 301595664.
2. The Manufacturer is responsible for equipment malfunction
resulting from physical defects (manufacturing or material) of the
Device during 12 months for business / 24 months for individual
customers from the date of its purchase.
3. During the Guarantee period, the Manufacturer shall remove any
defects, free of charge, by repairing or replacing (at the sole
discretion of the Manufacturer) any defective components of the
Device with new or regenerated components that are free from
defects. When the repair proves impossible, the Manufacturer
reserves the right to replace the device with a new or regenerated
one, which shall be free from any defects and its condition shall not
be worse than the original device owned by the Customer.
4. In special cases, when the device cannot be replaced with the
device of the same type (e.g. the device is no longer available), the
Manufacturer may replace it with a different device having technical
parameters similar to the faulty one. Such activity shall be
considered as fulfilling the obligations of the Manufacturer. The
Manufacturer shall not refund money paid for the device.
Warnings 5. The holder of a valid guarantee shall submit a guarantee claim
through the guarantee service. Remember: before you submit a
guarantee claim, contact our technical support using telephone or
e-mail. More than 50% of operational problems are resolved
remotely, saving time and money spent to initiating guarantee
procedure. If remote support is insufficient, the Customer shall fill
the guarantee claim form (using our website - www.fibaro.com) in
order to obtain claim authorization. When the guarantee claim form
is submitted correctly, the Customer shall receive the claim
confirmation with a unique number (Return Merchandise
Authorization - RMA).
6. The claim may be also submitted by telephone. In this case, the
call is recorded and the Customer shall be informed about it by a
consultant before submitting the claim. Immediately after submitting
the claim, the consultant shall provide the Customer with the claim
number (RMA-number).
7. When the guarantee claim form is submitted correctly, a
representative of the Authorised Guarantee Service (hereinafter as
"AGS") shall contact the Customer.
8. Defects revealed within the guarantee period shall be removed
not later than 30 days from the date of delivering the Device to AGS.
The guarantee period shall be extended by the time in which the
Device was kept by AGS.
9. A faulty device shall be provided by the Customer with complete
standard equipment and documents proving its purchase.
10. Parts replaced under the guarantee are the property of the
Manufacturer. The guarantee for all parts replaced in the guarantee
process shall be equal to the guarantee period of the original device.
The guarantee period of the replaced part shall not be extended.
11. Costs of delivering the faulty device shall be borne by the
Customer. For unjustified service calls, the Service may charge the
Customer with travel expenses and handling costs related to the
case.
12. AGS shall not accept a complaint claim only when:
- the Device was misused or the manual was not observed,
- the Device was provided by the Customer incomplete, without
accessories or nameplate,
- it was determined that the fault was caused by other reasons than
a material or manufacturing defect of the Device
- the guarantee document is not valid or there is no proof of
purchase,
13. The Manufacturer shall not be liable for damage to property
caused by defective device. The Manufacturer shall not be liable for
indirect, incidental, special, consequential or punitive damage, or for
any damage, including, inter alia, loss of profits, savings, data, loss
of benefits, claims by third parties and any property damage or
personal injuries arising from or related to the use of the Device.
14. The guarantee shall not cover:
- mechanical damage (cracks, fractures, cuts, abrasions, physical
deformations caused by impact, falling or dropping the device or
other object, improper use or not observing the operating manual);
- damage resulting from external causes, e.g.: flood, storm, fire,
lightning, natural disasters, earthquakes, war, civil disturbance,
force majeure, unforeseen accidents, theft, water damage, liquid
B
NO
IN2
IN1
GND
+9 - 3 0V
GND
BELL-PUSH
NC NC
P
SENSOR
OUT 2
GND
ANT
TD
TP
IN2
B
IN1
GND
P
}
OUT 1
}
2)
Locate the sensor nearby the main Z-Wave controller.
3) Set the main Z-Wave controller into adding mode.
4) Quickly, triple click the B-button located in the centre of
the device.
5) Wait for the device to be added into the system.
6) Successful adding will be confirmed by the controller.
Connection to DS18B20 temperature sensors
Hereby, Fibar Group S.A. declares
that FIBARO Universal Binary Sensor
is in compliance with the essential
requirements and other relevant
provisions of Directive 1999/5/EC.
www.fibaro.com
105419010101
Manual version: S-v1.00
FR
FIBARO
UNIVERSAL BINARY SENSOR
FGBS-001
Pour un mode d'emploi complet et des spécifica-
tions techniques, veuillez visiter notre site internet:
manuals.fibaro.com/fr/binary-sensor
Lisez le manuel avant d'essayer
d'installer l'appareil!
Le FIBARO Universal Binary Sensor est un module
sans fil permettant d'améliorer la fonctionnalité de
n'importe quel capteur filaire avec une sortie binaire en
ajoutant la communication avec le réseau Z-Wave. En
outre, le module permet une communication sans fil
entre le système et les capteurs de température
DS18B20. Il peut servir à connecter jusqu'à deux
capteurs binaires et quatre capteurs de température. Le
dispositif est conçu pour être installé dans le boîtier d'un
capteur ou d’un autre dispositif, à chaque fois que la
récupération de donnée sans fil depuis des capteurs
filaires est nécessaire.
FIBARO Universal Binary Sensor est conforme aux
directives européennes suivantes:
• RoHS 2011/65/EU
• EMC 2004/108/CE
• R&TTE 1999/5/CE
Spécifications
Alimentation:
Entrées:
Sorties:
Température de fonctionnement:
Capteurs de température
pris en charge:
Dimensions (L x l x H):
9-30 V DC ± 10 %
2 entrées libres potentielles,
1 entrée numérique de 1-wire
2 sorties libres potentielles
0 à 40°C
4 sondes DS18B20
27,3 x 14,5 x 12 mm
Activation de base de l'appareil
DANGER!
!
PRUDENCE!
L’appareil connecté et le capteur universel lui-même
pourraient être endommagés si le type et les valeurs du
périphérique connecté sont incompatibles avec la
spécification technique!
Connectez seulement ce qui est en conformité avec l'un
des diagrammes présentés dans le manuel. Une
mauvaise connexion peut provoquer des risques pour la
santé, la vie ou des dégâts matériels.
Ne pas enlever la couche protectrice qui entoure le
module. Assurez-vous qu'aucune pièce métallique ou
d'autres appareils ou conducteurs n'entrent en contact
avec le capteur.
Les sorties de l'appareil ne doivent pas être chargés avec
une intensité supérieure à 150 mA.
Les conditions de sorties OUT1 et OUT2 reposent
uniquement sur l'état des entrées correspondantes,
indépendamment des paramètres ou des ajouts de
périphériques au réseau Z-wave.
Ne pas connecter d'autres capteurs que le DS18B20 à la
ligne 1-wire (bornes TP et TD).
Utiliser des conducteurs en un seul fil d'une longueur
maximum de 30 mètres pour de raccorder les capteurs
DS18B20.
Il est interdit de connecter les TP et TD aux périphériques
qui ne sont pas compatibles avec le protocole 1-wire. Les
lignes non utilisées doivent être laissées isolées.
Le capteur est alimenté avec une tension sécurisée.
Néanmoins, l'utilisateur doit faire attention ou doit
demander que l'installation soit réalisée par une personne
qualifiée.
1) Connecter l'appareil conformément à l'un des
schémas présentés ci-dessous.
Exemple de connexion du capteur filaire
Mises en garde
B
NO
IN2
IN1
GND
+9 - 3 0V
GND
COMMUTATEUR
NC NC
P
SENSOR
2) Placer le capteur à proximité des principaux
contrôleurs Z-Wave.
3) Mettre le contrôleurs principal en mode inclusion.
4) Appuyer trois fois rapidement sur le bouton B situé au
centre du dispositif.
5) Attendre que le périphérique soit ajouté dans le
système.
6) L’ajout réussi sera confirmé par le contrôleur.
Connexion aux capteurs de température DS18B20
OUT 2
GND
ANT
TD
TP
IN2
B
IN1
GND
P
}
OUT 1
}
DE
FIBARO
UNIVERSAL BINARY SENSOR
FGBS-001
Eine vollständige Bedienungsanleitung und
technische Daten finden Sie auf unserer Webseite:
manuals.fibaro.com/de/binary-sensor
Bitte lesen Sie das Handbuch vor
der Installation des Gerätes!
Der FIBARO Universal Binary Sensor ist ein Funkmo-
dul, das es ermöglicht, die Funktionalität jedes
drahtgebundenen Sensors mit einem binären Ausgang
durch Hinzufügen der Z-Wave Netzwerk Kommunikation
zu verbessern. Darüber hinaus ermöglicht das Modul
eine Funkkommunikation zwischen dem System und
dem DS18B20 Temperatursensor. Es kann bis zu zwei
Binärsensoren und bis zu 4 Temperatursensoren
bedienen. Das Gerät ist für eine Installation in Gehäusen
von Sensoren oder anderen Vorrichtungen ausgelegt,
wenn eine drahtlose Datenerfassung von drahtgebunde-
nen Sensoren erforderlich wird.
Der FIBARO Universal Binary Sensor entspricht den
folgenden EU Richtlinien:
• RoHS 2011/65/EU
• EMC 2004/108/EG
• R&TTE 1999/5/EG
Technische Daten
Stromversorgung:
Inputs:
Outputs:
Betriebstemperatur:
Unterstützte Temperatursensoren:
Größe (L x B x H):
9-30V DC ±10%
2 potentialfreie Eingänge,
1 digitaler 1-Leiter Eingang
2 potentialfreie Ausgänge
0 bis 40°C
4 DS18B20 Sensoren
27.3 x 14.5 x 12 mm
Geräteinstallation
GEFAHR!
!
ACHTUNG!
Sowohl das angeschlossene Gerät als auch der Universal
Binary Sensor selbst können beschädigt werden, wenn
Gerätetyp und Werte des angeschlossenen Gerätes nicht
den technischen Anforderungen entsprechen!
Der Anschluss sollte nur in Übereinstimmung mit einem
der im Handbuch präsentierten Schaltpläne erfolgen.
Falsche Anschlüsse können ein Risiko für Gesundheit
und Leben oder materielle Schäden hervorrufen.
Entfernen Sie nicht die Schutzhülle, die das Modul
umgibt. Stellen Sie sicher, dass keine Metallteile anderer
Geräte oder Stromleiter mit dem installierten Sensor in
Kontakt kommen.
Die Ausgänge des Gerätes sollten nicht mit mehr als 150
mA belastet werden.
Der Zustand der Ausgänge OUT1 und OUT2 hängt
lediglich vom jeweiligen Zustand der entsprechenden
Eingänge ab unabhängig von Parametereinstellungen
oder dem Hinzufügen des Gerätes in das Z-Wave
Netzwerk.
Schließen Sie keine anderen Sensoren als den DS18B20
an die 1-Draht-Leitung (Anschlüsse TP und TD).
Benutzen Sie für den Anschluss an DS18B20 Sensoren
nur Stromleiter, die aus einem einzelnen bis zu 30 Meter
langen Draht gefertigt sind.
Es ist verboten, TP und TD Leitungen an Geräte
anzuschließen, die nicht mit dem 1-Leiter Protokoll
kompatibel sind. Ungenutzte Leitungen sollten isoliert
bleiben.
Der Sensor wird mit einer sicheren Spannung betrieben.
Trotzdem sollte der Anwender vorsichtig sein oder die
Installation einem qualifizierten Spezialisten übertragen.
1) Schließen sie das Geräte analog eines der unten
stehenden Schaltpläne an.
Anschluss an verdrahteten Sensor
Warnung
B
NO
IN2
IN1
GND
+9 - 3 0V
GND
TAS T E
NC NC
P
SENSOR
OUT 2
GND
ANT
TD
TP
IN2
B
IN1
GND
P
}
OUT 1
}
2) Bringen Sie den Sensor in die Nähe der Z-Wave
Hauptsteuerung.
3) Stellen Sie die Z-Wave Zentrale in den Aufnahmemo-
dus.
4) Drücken Sie dreimal schnell die B-Taste in der Mitte
des Gerätes.
5) Warten Sie bis das Gerät dem System hinzugefügt
worden ist.
6) Eine erfolgreiche Aufnahme wird durch die Steuerung
bestätigt.
Anschluss an DS18B20 Temperatursensor
Garantiebedingungen
Sturm, Brand, Blitzschlag, Naturkatastrophen, Erdbeben, Krieg,
Unruhen, höhere Gewalt, unvorhersehbare Unfälle, Diebstahl,
Wasserschäden, Flüssigkeitsleckage, austretende batterieflüssig-
keit, Wetterbedingungen, Sonnenlicht, Sand, Feuchtigkeit, hohe
oder niedrige Temperaturen, Luftverschmutzung;
- Schäden, die durch fehlerhafte Software verursacht werden,
Angriff eines Computervirus oder durch falsche Aktualisierung der
Software, anstatt wie vom Hersteller empfohlen;
- Schäden, die aus Überspannungen in der Stromversorgung und/
oder des Telekommunikationsnetzwerks, unsachgemäßem
Anschluss an das Netz, im Gegensatz zu der Weise, wie es im
Handbuch beschrieben wird, oder dem Anschluss anderer vom
Hersteller nicht empfohlener Geräte.
- Schäden, die durch den Betrieb oder Lagerung des Geräts in
extrem widrigen Bedingungen verursacht werden, d. h. hohe
Feuchtigkeit, Staub, zu niedrige (Frost) oder zu hohe Umgebung-
stemperatur. Ausführliche zulässige Bedingungen für den Betrieb
der Geräte sind in der Betriebsanleitung festgelegt;
- Schäden, die durch Verwendung von Zubehör entstehen, das nicht
vom Hersteller empfohlen wird;
- Schäden, die durch fehlerhafte elektrische Installation durch den
Kunden, einschließlich der Verwendung falscher Sicherungen,
verursacht werden;
- Schäden, die durch von dem Kunden versäumte Wartungs- und
Service-Aktivitäten, wie sie in der Bedienungsanleitung definiert
sind, verursacht werden;
- Schäden, die aus der Verwendung falscher Ersatzteile oder dem
Zubehör eines bestimmten unsachgemäßen Modells, der Reparatur
und der Einführung von Änderungen durch nicht autorisierte
Personen entstehen;
- Mängel, die aus fehlerhafter Bedienung des Gerätes oder des
Zubehörs entstehen.
15. Der Bereich von Reparaturen auf Garantiebasis umfasst keine
regelmäßigen Inspektionen und Instandhaltungs-Maßnahmen
sowie insbesondere spezielle Reinigungsmaßnahmen,
Funktionsprüfungen, Einstellungsänderungen, Fehlerkorrekturen
und Parameter-Programmierung, die auf Bedienfehler und
Manipulationen durch den Nutzer (Käufer) zurückzuführen sind. Die
Garantie gilt nicht für natürliche Verschleißerscheinungen des
Gerätes und einzelner Teile im Rahmen der in Bedienungsanleitung
und technischer Dokumentation angegebenen Lebensdauer.
16. Falls ein Defekt nicht von der Garantie erfasst wird, behält sich
der Hersteller das Recht vor, im eigenen Ermessen Reparaturen
durchzuführen, defekte Teile zu ersetzen oder benötigte Teile für
Reparatur oder Ersatz zu liefern.
17. Die Garantie darf nicht ausgeschlossen werden oder
Kundenrechte einschränken, wenn das Produkt nicht der im
Kaufvertrag stehenden Beschreibung entspricht.
1. Die Garantie wird durch FIBAR GROUP S.A. (nachstehend
"Hersteller"), mit Hauptsitz in Poznan, ul. Lotnicza 1; 60-421
Poznan, eingetragen im Register of the National Court Register
aufbewahrt im District Court in Poznań, VIII Economic Department
of the National Court Register, no. 553265, NIP 7811858097,
REGON: 301595664, gewährleistet.
2. Der Hersteller ist verantwortlich für Funktionsstörungen des
Gerätes, die aus physischen Defekten (Herstellungs- oder
Materialfehler) innerhalb von 12 Monaten gewerblicher bzw. 24
Monaten privater Nutzung nach Kaufdatum resultieren.
3. Während der Garantiezeit muss der Hersteller kostenfrei die
Mängel beseitigen, je nach Ermessen des Herstellers durch
Reparatur defekter Bauteile oder Ersatz durch neue / fehlerfreie
regenerierte Teile. Sollte eine Reparatur nicht möglich sein, behält
sich der Hersteller das Recht vor, das Gerät durch ein neues oder
regeneriertes auszutauschen. Der Zustand dieses Gerätes muss
frei von Mängeln sein und darf nicht schlechter sein als das vom
Kunden besessene Originalgerät.
4. In besonderen Fällen, wenn die Vorrichtung nicht durch ein Gerät
des gleichen Typs ersetzbar ist (z. B. die Vorrichtung ist nicht mehr
verfügbar), kann der Hersteller diese mit einer anderen Vorrichtung,
die ähnliche technische Parameter aufweist wie die fehlerhafte,
ersetzen.
5. Der Inhaber einer gültigen Garantie muss einen
Garantieanspruch beim Garantieservice einreichen. Denken Sie
bitte daran, vor Geltendmachung eines Garantieanspruchs erst
unseren technischen Support per Telefon oder E-Mail zu
kontaktieren. Mehr als 50% operativer Probleme können aus der
Ferne behoben werden. Das spart Zeit und Geld im Vergleich zur
Einleitung eines Garantieverfahrens. Wen der Fern-Support nicht
ausreicht, muss der Kunde ein Garantieantragsformular ausfüllen
(nutzen Sie unsere Website - www.fibaro.com), um eine
Garantieanspruchsberechtigung erhalten zu können. Bei korrekter
Vorlage des Formulars über den Garantieanspruch erhält der Kunde
die Garantiebestätigung mit einer spezifischen Nummer (Return
Merchandise Authorization – RMA).
6. Der Anspruch kann auch per Telefon eingereicht werden. In
diesem Fall wird der Anruf aufgezeichnet und der Kunde von einem
Berater vor Antragstellung darüber in Kenntnis gesetzt. Nach
Einreichung des Anspruchs erhält der Kunde von dem Berater seine
persönliche Garantie-Nummer (RMA-Nummer).
7. Bei korrekter Einreichung des Garantieantragsformulars nimmt
ein Vertreter des autorisierten Garantie-Service (im Folgenden als
"AGS") mit dem Kunde Kontakt auf.
8. Während der Garantiefrist eingereichte Mängel müssen bis 30
Tage nach Abgabe des Gerätes bei dem AGS beseitigt sein. Die
Garantiezeit wird um die Dauer, während welcher das Gerät sich bei
dem AGS befindet, verlängert.
9. Ein defektes Gerät muss vom Kunden mit kompletter
Serienausstattung und Kaufbelegen zur Verfügung gestellt werden.
10. Teile, die im Rahmen der Garantie ersetzt werden, bleiben
Eigentum des Herstellers. Die Garantie für alle im Garantieprozess
ausgetauschten Teile entspricht der Garantiezeit des ursprünglichen
Gerätes. Die Garantiezeit des ersetzten Teiles darf nicht verlängert
werden.
11. Die Kosten für die Zusendung des defekten Gerätes sind vom
Kunden zu tragen. Für nicht gerechtfertigte Serviceeinsätze kann
der Dienstleister dem Kunden die dem Fall zugeordneten Reise-
und Verpackungskosten in Rechnung stellen.
12. AGS wird einen Beschwerdeantrag nur dann nicht akzeptieren,
wenn:
- das Gerät falsch verwendet oder das Handbuch nicht
berücksichtigt wurde.
- das Gerät vom Kunden unvollständig, ohne Zubehör oder
Typenschild, bereitgestellt wurde.
- wenn festgestellt wird, dass der Fehler aus anderen Gründen als
einem Material- oder Herstellungsfehler des Gerätes verursacht
wurde.
- wenn die Garantieurkunde ungültig ist oder es keinen Kaufbeleg
gibt.
13. Der Hersteller haftet nicht für Sachschäden, die durch defekte
Gerät verursacht werden. Der Hersteller haftet nicht für indirekte,
zufällige, spezielle, Folge- oder Strafschäden, oder für Schäden, u.
a. entgangenem Gewinn, Einsparungen, Daten, Verlust von
Leistungen, Ansprüche Dritter und jeder Sach- oder Personenver-
letzungen, die aus oder im Zusammenhang mit der Benutzung des
Gerätes resultieren.
14. Die Garantie gilt nicht für:
- Mechanische Beschädigungen (Risse, Brüche, Schnitte,
Abschürfungen, körperliche Deformationen durch Stöße,
Herunterfallen des Gerätes oder eines anderen Gegenstands,
unsachgemäße Handhabung oder Nichtbeachten der Betriebsanle-
itung);
- Schäden durch Einwirkungen von außen, z. B. Hochwasser,
Hiermit erklärt Fibar Group S.A., dass
sich das
FIBARO Universal Binary
Sensor
in Übereinstimmung mit den
grundlegenden Anforderungen und
den übrigen einschlägigen Bestimmun-
gen der Richtlinie 1999/5/EG befinden.
www.fibaro.com
Conditions de la garantie
déteriorations, déformations physiques résultat des coups, chute du
dispositif lui-meme ou des objets sur le dispositif ou bien d`une
exploitation autre que celle définie dans le Guide d`utilisateur);
- Des endommagements résultant des causes et facteurs externes,
par exemple: inondations, orages, incendies, coups de foudre,
accidents de la nature, tremblements de terre, guerres,
mouvements sociales, force majeure, accidents, vols, inondations
par un liquide, fuites du liquide des piles, conditions atmosphériqu-
es, action des rayons solaires, sable, humidité, températures hautes
et basses, pollution atmosphérique;
- Des dommages résultant des logiciels fonctionnant incorrecte
ment, comme résultat d`une attaque d`un virus ou faute d`actualisa-
tion des logiciels recommandée par son fabricant;
- Des dommages résultant de: surtensions du réseau électrique
et/ou de télécommunication ou bien d`une connexion au réseau
d’une autre forme que celle recommandée dans les guides
d`utilisation ou pour avoir raccordé d`autres produits non
recommandés par le fabricant;
- Le fait de travailler ou maintenir le dispositif dans des conditions
extremes, soit dans les milieux tres humides, poussiéreux,
températures basses (gelés) ou trop hautes. Vous allez retrouver les
conditions dans lesquelles on peut utiliser ce dispositif dans votre
Guide d`utilisateur;
- Tout défaut qui ait lieu a cause de l`utilisation des accessoires
autres que ceux recommandés par le fabricant;
- Résultat d`une installation électrique défectueuse de l`utilisateur, y
compris quand il a utilisé des fusibles inappropriés;
- Les défauts résultant de la non réalisation des tâches de maintien
et de service prévus dans le Guide d`utilisateur;
- Les défauts causés par une utilisation des pieces d`échange non
appropriées ou non originales pour votre modele particulier; par des
interventions et modifications des personnes non autorisées;
- Les défauts causés par le fait d`avoir continué a travailler
avec le dispositif ou matériel défectueux.
15. Ne rentrent pas dans le cadre des interventions au titre de la
garantie les travaux de maintien périodiques, ni les contrôles du
dispositif et, en particulier, nettoyage, régulation, contrôle du
fonctionnement, corrigé des erreurs d`utilisation ou la configuration
des parametres ainsi que toute autre activité dont le responsable est
l`utilisateur (client). La garantie n`inclue pas l`usure naturelle des
éléments du dispositif ainsi que celle des autres pieces
mentionnées dans le Guide d`utilisateur ou dans la documentation
technique dont le cycle de vie est bien déterminé.
16. Si le type de dommage du produit ne rentre pas dans le cadre de
la garantie, le Fabricant se réserve le droit d`éliminer le défaut a son
gré, en réparant la piece endommagée ou détruite ou bien en
permetant l`acquisition des éléments indispensables pour la
réparation ou échange.
17. La garantie pour la marchandise vendue n`exclue pas, ne limite
pas, ni suspend les droits de l`acquéreur résultant de toute
incompatibilité de cette marchandise avec ce qui a été convenu.
1. La qualité du dispositif est garantie par FIBAR GROUP S.A.
("Fabricant") avec siege a Poznan, ul. Lotnicza 1; 60-421 Poznan,
enregistrée dans le Registre Judiciaire National dirigé par le Tribunal
de District de Poznan, Département VIII de Commerce du Registre
Judiciaire National sous le numéro: 553265, NIF 7811858097,
REGON: 301595664.
2. Le Fabricant est responsable pour tout fonctionnement
défectueux du dispositif résultant de défauts physiques (du matériel
ou du processus de fabrication) inhérents a ce dispositif dans les
délais de 12 mois apres la date de sa vente pour un client particulier.
3. Dans la période de la garantie, le garant s`oblige a éliminer
gratuitement tout défaut détecté en réparant ou en échangeant
(selon le choix exclusif du Garant) tout élément du dispositif
défectueux par un élément neuf ou réparé et sans aucun défaut. Si
la réparation n`est pas envisageable, le garant se réserve le droit
d`échanger le dispositif défectueux par un exemplaire neuf ou
réparé et sans aucun défaut dont l`état physique ne serait pas pire
que celui qui est propriété du client.
4. Dans des cas particuliers (ex: indisponibilité du meme type de
dispositif dans son offre commercial) ou il s`avererait impossible
changer le dispositif par un autre exemplaire du meme type, le
garant pourra le changer par un autre, dont les parametres
techniques seraient les plus proches a ceux du dispositif original. Ce
typed`action sera considéré comme une réalisation correcte des
obligations du garant. Le Garant ne rembourse pas le dispositif qui
lui a été acheté.
5. Le titulaire d`un document de garantie valable peut présenter une
demande au titre de la garantie par l`intermédiaire du service de
garantie. A retenir: avant de présenter une demande au titre de la
garantie, SVP, appelez notre ligne bleue technique ou consultez-
-nous sur notre site internet via l`onglet "service technique". Dans la
majorité des cas, les problemes des utilisateurs sont résolus a
distance, ce qui permet d`éviter toute perte de temps et d`encourir
des frais au titre d`une mise en marche de la procédure de garantie
innécessaire. S`il n`est pas possible résoudre votre probleme a
distance nous allons vous demander de bien vouloir remplir un
formulaire de demande d`intervention pour y etre autorisé sur notre
site web www.fibaro.com . Si votre demande d`intervention est
correcte vous allez recevoir un accusé de réception et un numéro de
demande unique (RMA).
6. Il existe également la possibilité de le demander par téléphone.
Dans ce cas-la notre entretien sera enregistré et le consultant vous
en informera avant de recevoir votre demande d`intervention.
Immédiatement apres l`avoir reçu, le consultant vous donnera votre
numéro unique de demande (RMA).
7. Une fois votre demande correctement reçue, le représentant du
fabricant de service de garantie autorisé (appelé plus loin le "ASG")
vous contactera pour fixer une date et lieu de la visite des
techniciens qui vont vérifier le fonctionnement du dispositif installé
chez vous avec votre présence.
8. Tout défaut détecté au cours de la validité de la garantie sera
éliminé dans les 30 jours au maximum, en comptant depuis la date
de la mise a disposition du dispositif dans le ASG. Sa période de
garantie sera prolongée pour le temps égal a celui de sa mise a
disposition dans l`ASG.
9. Le client doit mettre a disposition le dispositif qu`il a réclamé,
complet, avec ses éléments standard et les documents corroborant
son achat.
10. Les parts échangés dans le cadre de la garantie resteront
propriété du fabricant. Toutes les pieces changées dans le cadre du
processus de reclamation seront garanties pour la meme période
que celle de la garantie de base du dispositif. Cette période ne sera
pas prolongée.
11. Les frais des déplacements ou du transport du dispositif réclamé
vers le fabricant sont a la charge du client. Si les techniciens ont été
appelés sans fondement, le fabricant pourra vous faire assumer les
frais de déplacement avec d`autres frais liés pour la clarification du
cas.
12. L`ASG n’acceptera pas votre réclamation dans les cas suivants
seulement:
- si le dispositif a été utilisé de maniere différente que celle prévue et
déterminée dans le Guide d`utilisateur,
- si le client a mis a sa disposition un dispositif incomplet, sans
éléments, sans plaque nominale,
- si l`origine du défaut est autre que celle du matériel ou de
fabrication, inhérerents du dispositif,
- si le document de garantie n`est pas valable ou il manque une
preuve de son achat.
13. Le garant n`est pas responsable des dommages dans les biens
causés par son dispositif défectueux. Le Garant ne pourra pas etre
tenu responsable pour toute perte indirecte, collatérale, particuliere,
résultante, ni pour les pertes morales, ni pour les dommages, y
compris les pertes des bénéfices, économies, données, profits,
demandes de tierces personnes et toute perte de biens personnels
qui résulterait de l`utilisation de ce dispositif ou qu`il en serait lié.
14. La garantie de la qualité n`inclue pas:
- Des défauts mécaniques (cassure, rupture, coupure,
Par la présente Fibar Group S.A.
déclare que l’appareil FIBARO
Universal Binary Sensor est
conforme aux exigences essentielles
et aux autres dispositions pertinentes
de la directive 1999/5/CE.
www.fibaro.com
Manual version: S-v1.00
NL
FIBARO
UNIVERSAL BINARY SENSOR
FGBS-001
De volledige handleiding en technische
specificaties vindt u op onze website:
manuals.fibaro.com/nl/binary-sensor
Lees de handleiding voordat u overgaat
tot installatie van het apparaat!
FIBARO Universal Binary Sensor is een draadloze
module die het mogelijk maakt om een bekabelde sensor
of elk ander apparaat met een binaire uitgang te
integreren in een draadloos Z-wave netwerk. Bovendien
kan de module een draadloze communicatie tussen het
systeem en DS18B20 temperatuur sensoren overbren-
gen. Er kunnen maximaal twee binaire sensoren en vier
temperatuur sensoren worden aangesloten. De sensor is
ontworpen om te worden ingebouwd in de behuizing van
een sensor of ander apparaat waar de draadloze
verzameling of verzending van gegevens gewenst is.
FIBARO Universal Binary Sensor is conform de
volgende EU-richtlijnen:
• RoHS 2011/65/EU
• EMC 2004/108/EG
• R&TTE 1999/5/EG
Specificaties
Voedingsbron:
Ingangen:
Uitgangen:
Operationele temperatuur:
Ondersteunde temperatuur
sensoren:
Afmetingen (L x W x H):
9-30V DC ±10%
2 potentiaal-vrije ingangen,
1 digital 1-draads ingang
2 potentiaal-vrije uitgangen
0 tot 40°C
4 DS18B20 sensors
27.3 x 14.5 x 12 mm
Basis activering van het apparaat
GEVAAR!
!
OPLETTEN!
Het aangesloten apparaat en de Universal Binary Sensor
zelf kunnen defect raken indien er andere aansluit
waarden gebruikt worden dan aangegeven in de
technische specificatie!
Sluit het apparaat alleen aan conform de aansluitsche-
ma’s gepresenteerd in de volledige handleiding. Een
incorrecte installatie kan resulteren in gevaar voor de
gezondheid, leven of schade aan het apparaat.
Verwijder nooit de beschermde laag rondom de module
en zorg ervoor dat er geen metalen delen in aanraking
kunnen komen met het circuit van de Sensor.
De uitgangen van het apparaat mogen nooit een hogere
belasting hebben dan 150mA
De conditie van de uitgangen OUT1 en OUT2 zijn altijd
afhankelijk van de corresponderende ingangen, ongeacht
de ingestelde parameter instellingen of toevoeging in een
Z-wave netwerk.
Gebruik nooit andere sensoren dan de DS18B20 voor de
1-draad aansluiting (terminals TP en TD).
Gebruik alleen conductoren met een massieve kern
(enkele draad) met een maximale lengte van 30 meter om
de DS18B20 sensoren aan te sluiten.
Het is niet toegestaan om de TP en TD lijnen te verbinden
met apparaten die niet compatibel zijn met het 1-draads
protocol, ongebruikte lijnen dienen on-geïsoleerd te
blijven.
De Sensor dient aangesloten te worden op veilige
laagspanning, echter moet de gebruiker de nodige
veiligheid voorzieningen in acht nemen of installatie door
een gekwalificeerd persoon uit laten voeren.
1) Sluit het apparaat aan conform een van de
onderstaande afbeeldingen.
Voorbeeld van een verbinding met een bekabelde sensor
Waarschuwingen
B
NO
IN2
IN1
GND
+9 - 3 0V
GND
SCHAKELAAR
NC NC
P
SENSOR
OUT 2
GND
ANT
TD
TP
IN2
B
IN1
GND
P
}
OUT 1
}
2) Plaats het apparaat dichtbij de hoofd Z-Wave
controller.
3) Plaats de hoofd Z-Wave controller in inclusie modus.
4) Druk snel driemaal op de B-knop, midden in het
apparaat.
5) Wacht totdat het apparaat is opgenomen in het
systeem.
6) Een succesvolle opname zal worden bevestigd door
de controller.
Verbinding met DS18B20 temperatuur sensoren
Garantievoorwaarden
of laten vallen van het apparaat of een ander object, oneigenlijk
gebruik of het niet opvolgen van de gebruikshandleiding);
- schade als gevolg van externe oorzaken, bijvoorbeeld :
overstroming, storm, brand, blikseminslag, natuurrampen,
aardbevingen, oorlog, onlusten, overmacht, onvoorziene
ongevallen, diefstal, waterschade, lekkage, batterij lekkage,
weersomstandigheden, zonlicht, zand, vocht, hoge of lage
temperaturen, luchtvervuiling;
- schade veroorzaakt door slecht functionerende software, aanval
van een computervirus, of door het niet naleven van de software
zoals aanbevolen door de Fabrikant;
- schade als gevolg van: pieken in het stroomnet of telecomnetwerk
foutief aansluiten op het net op een wijze die onverenigbaar is met
de handleiding of het aansluiten op andere apparaten welke niet
aanbevolen zijn door de Fabrikant.
- schade veroorzaakt door de werking of opslag onder extreme
condities zoals hoge luchtvochtigheid, stof, te lage of te hoge
omgevingstemperatuur. Gedetailleerde toegestane voorwaarden
zijn gedefinieerd in de handleiding;
- schade veroorzaakt door gebruik van accessoires welke niet zijn
geadviseerd door de Fabrikant.
- schade veroorzaakt door foutieve elektrische aansluiting door de
klant inclusief het gebruik van verkeerde zekeringen;
- schade veroorzaakt door onachtzaamheid van de klant of het
negeren van service en onderhoud zoals beschreven in de
handleiding;
- schade veroorzaakt door het gebruik van imitatie onderdelen of
accessoires, reparatie of modificaties uitgevoerd door ongeautorise-
erde personen;
- schade veroorzaakt door het gebruik van defecte apparaten of
accessoires.
15. De omvang van de garantie reparaties omvat niet, periodiek
onderhoud en inspecties, met name reiniging, aanpassingen,
operationele controle, correctie van fouten of parameter instellingen
en andere activiteiten die moeten worden uitgevoerd door de
gebruiker (koper). De garantie dekt niet de normale gebruik slijtage
van het apparaat en de onderdelen zoals vermeld in de
gebruiksaanwijzing en de technische documentatie.
16. Als een defect niet wordt gedekt door de garantie, behoudt de
Fabrikant zich het recht voor om een dergelijk defect naar eigen
goeddunken te verwijderen, het herstellen van de beschadigde of
vernielde onderdelen of het verstrekken van componenten die nodig
zijn voor reparatie of vervanging.
17. Deze garantie geeft geen uitsluiting of beperking in de klant zijn
rechten wanneer het verstrekte product in strijd is met de
koopovereenkomst.
1. De Garantie wordt gegeven door FIBAR GROUP S.A. (hierna
genoemd "Fabrikant"), gevestigd in Poznan, ul. Lotnicza 1; 60-421
Poznan, geregistreerd in het register van: the National Court
Register kept by the District Court in Poznań, VIII Economic
Department of the National Court Register, no. 553265, NIP
7811858097, REGON: 301595664.
2. De Fabrikant is verantwoordelijk voor defecten aan de apparatuur
als gevolg van fysieke gebreken (productie of materiaal) van het
apparaat gedurende, 24 maanden (bedrijven 12 maanden), vanaf
de datum van aankoop.
3. Gedurende de Garantieperiode zal de Fabrikant, eventuele
gebreken, kosteloos repareren, door reparatie of vervanging van
(naar goeddunken van de Fabrikant) alle defecte onderdelen van
het apparaat met nieuwe of geregenereerde componenten die vrij
van gebreken zijn. Wanneer het repareren onmogelijk is, behoudt
de fabrikant zich het recht voor het apparaat te vervangen door een
nieuw of geregenereerd exemplaar welke vrij zal zijn van gebreken
en haar toestand niet erger is dan het oorspronkelijke apparaat
welke door klant is ingeleverd.
4. In bijzondere gevallen, wanneer het apparaat niet kan worden
vervangen door een toestel van hetzelfde type (bijvoorbeeld als het
apparaat niet meer beschikbaar is in het commerciële aanbod), zal
de Fabrikant het toestel vervangen voor een gelijkwaardig
exemplaar, dergelijke activiteiten worden geacht als voldoende
nakoming van de verplichtingen, Fabrikant is niet gehouden om geld
terug te betalen.
5. De houder van een geldige garantie heeft een garantie vordering
door middel van de garantie service. Vergeet niet voordat u een
garantie claim indient contact op te nemen met onze technische
support via telefoon of e-mail. Meer dan 50% van de operationele
problemen worden op afstand opgelost. Als ondersteuning op
afstand onvoldoende is, zal de klant de garantieclaim in moeten
dienen (via de website – www.fibaro.com). Wanneer de garantiecla-
im correct is ingediend zal de klant een bevestiging met een uniek
nummer ontvangen (Return Merchandise Authorisation RMA).
6. De garantieclaim kan tevens telefonisch worden ingediend. In dit
geval wordt het gesprek opgenomen en de klant zal worden
geïnformeerd door een consultant, onmiddellijk na het indienen van
de claim zal de consultant de klant een claim nummer verstrekken
(RMA nummer).
7. Wanneer het garantie claim formulier correct is ingediend zal een
vertegenwoordiger van de klantenservice (hierna te noemen AGS)
contact opnemen met de klant.
8. Gebreken onthuld binnen de garantietermijn worden verwijderd
uiterlijk 30 dagen na de datum van het leveren van het apparaat aan
AGS. De garantieperiode wordt verlengd met de tijd waarin het
apparaat werd gehouden door AGS.
9. Het defecte apparaat wordt verstrekt door de klant met complete
standaarduitrusting en documenten waaruit de aankoop blijkt.
10. Onderdelen vervangen onder garantie zijn het eigendom van de
Fabrikant. De garantie voor alle onderdelen vervangen in het
garantie proces is gelijk aan de garantieperiode van het oorspronke-
lijke apparaat. De garantietermijn van het vervangen onderdeel
wordt niet verlengd.
11. Kosten voor het aanleveren van het defecte apparaat worden
gedragen door de klant. Voor onrechtvaardige service calls, kan de
dienst kosten doorberekenen.
12. AGS zal een klacht niet accepteren indien:
- het apparaat werd misbruikt of de handleiding niet in acht is
genomen.
- het apparaat onvolledig zonder toebehoren of naamplaat werd
geleverd.
- werd vastgesteld dat de storing werd veroorzaakt door andere
redenen dan een materiaal of fabricagefout van het materiaal.
- het garantie document niet geldig is of er geen aankoopbewijs
beschikbaar is.
13. De Fabrikant is niet aansprakelijk voor schade aan eigendom
veroorzaakt door defecte apparatuur. De Fabrikant is niet
aansprakelijk voor indirecte, incidentele, speciale, gevolgschade of
punitieve schade of voor enige schade, met inbegrip van onder
meer het verlies van winsten, besparingen, gegevens, verlies van
voordelen, aanspraken van derden en eventuele schade of
persoonlijke verwondingen die voorvloeien uit of in verband met het
gebruik van het apparaat.
14. De garantie dekt niet:
- mechanische beschadigingen (scheuren, breuken, fysieke vervor-
mingen en overige beschadigingen veroorzaakt door stoten, vallen
Hierbij verklaart Fibar Group S.A. dat
het toestel FIBARO
Universal
Binary Sensor
in overeenstemming
is met de essentiële eisen en de
andere bepalingen van richtlijn
1999/5/EG.
www.fibaro.com
Garanzia
IT
FIBARO
UNIVERSAL BINARY SENSOR
FGBS-001
Per il manuale di istruzioni completo e le specifiche
tecniche si prega di visitare il nostro sito:
manuals.fibaro.com/it/binary-sensor
Leggere il manuale prima di installare il
dispositivo!
Il FIBARO Universal Binary Sensor è un modulo
wireless che permette di migliorare la funzionalità di
qualsiasi sensore cablato con uscita binaria aggiungen-
do una comunicazione di rete Z-Wave. Inoltre, il modulo
permette la comunicazione senza fili tra il sistema ed i
sensori di temperatura DS18B20. Può servire fino a due
sensori binari e fino a quattro sensori di temperatura. Il
dispositivo è progettato per essere installato nell'alloggia-
mento di un sensore o di un altro dispositivo, quando è
richiesta la raccolta di dati wireless dai sensori cablati.
FIBARO Universal Binary Sensor è conforme alle
seguenti direttive UE:
• RoHS 2011/65/UE
• EMC 2004/108/CE
• R&TTE 1999/5/CE
Specifiche
Alimentazione elettrica:
Ingressi:
Uscite:
Temperatura operativa:
Sensori di temperatura supportati:
Dimensioni (L x P x A):
9-30V DC ±10%
2 ingressi liberi da potenziale,
1 ingresso 1-wire digitale
2 uscite senza potenziale
0 a 40°C
4 DS18B20 sensori
27.3 x 14.5 x 12 mm
Attivazioni di base del dispositivo • i danni derivanti da cause esterne, ad esempio: inondazioni,
tempeste, incendi, fulmini, disastri naturali, terremoti, guerre,
insurrezioni civili, cause forza maggiore, incidenti imprevisti, furto,
danni da acqua, perdita di liquido, fuoriuscita ossido della batteria,
condizioni meteorologiche avverse, la luce del sole, sabbia, umidità,
alte o basse temperature, l'inquinamento atmosferico;
• danni causati per uso o conservazione del dispositivo in condizioni
estremamente avverse, cioè elevata umidità, polvere, temperatura
troppo bassa (congelamento) o temperatura ambiente troppo
elevata. Il dettagliato delle condizioni ammissibili per il funzionamen-
to del dispositivo sono definite nel manuale operativo;
• danni causati dall'utilizzo di accessori non consigliati dal produttore
• danni causati da errata installazione elettrica del Cliente,
compreso l'impiego di fusibili non compatibili;
• i danni causati dalla mancata attività di manutenzione del cliente o
di servizi definiti nel manuale d'uso;
• danni risultanti dall'utilizzo di pezzi di ricambio originali o accessori
impropri , riparazione e modifiche da parte di persone non
autorizzate;
• difetti causati dall’uso di dispositivi difettosi o accessorie difettosi.
15. Il processo delle riparazioni in garanzia non comprende la
manutenzione e le ispezioni periodiche, in particolare la pulizia, le
regolazioni, controlli operativi, la correzione di errori o programma-
zione dei parametri e le altre attività che devono essere eseguite
dall'utente (compratore). La garanzia non copre la naturale usura
del dispositivo e dei suoi componenti elencati nel manuale d'uso e
nella documentazione tecnica in quanto tali elementi hanno una vita
operativa definita.
16. Se un difetto non è coperto dalla garanzia, il produttore si riserva
il diritto di rimuovere tale difetto a propria discrezione, di riparare le
parti danneggiate o distrutte o fornendo i componenti necessari per
la riparazione o la sostituzione.
17. La garanzia non esclude, non limita o sospende i diritti del
cliente quando il prodotto fornito è incompatibile con il contratto di
acquisto.
PERICOLO!
!
ATTENZIONE!
Il dispositivo collegato e il Universal Binary Sensor
possono essere danneggiati se il tipo e i valori del
dispositivo collegato sono in contrasto con le specifiche
tecniche!
Collegare solo in conformità con uno degli schemi
presentati nel manuale completo. Un collegamento errato
può provocare rischi per la salute, la vita o danni materiali.
Non rimuovere lo strato protettivo che circonda il modulo.
Assicurarsi che nessuna delle parti metalliche di altri
dispositivi o conduttori entrano in stretto contatto con il
sensore installato.
Le uscite del dispositivo non devono essere caricati con
un valore di corrente superiore a 150mA.
Le condizioni di uscite OUT1 e OUT2 dipendono solo a
condizione di ingressi corrispondenti, indipendentemente
dalle impostazioni dei parametri o aggiunta del dispositivo
alla rete Z-wave.
Non collegare altri sensori tranne il DS18B20 alla linea
1-wire (morsetti TP e TD).
Utilizzare conduttori realizzati da un unico filo con una
lunghezza fino a 30 metri al fine di collegare i sensori
DS18B20.
È vietato collegare le linee TP e TD a dispositivi che non
sono compatibili con il protocollo 1-wire. Linee non
utilizzate devono essere lasciati isolati.
Il sensore è alimentato con una tensione sicura. Tuttavia,
l'utente deve fare attenzione o dovrebbe commissionare
l'installazione ad una persona qualificata.
1) Collegare il dispositivo in accordo con uno degli
schemi presentati di seguito.
Esempio di connessione a sensore via cavo
1. La garanzia è fornita da FIBAR GROUP SA (di seguito
"Produttore"), con sede a Poznan, ul. Lotnicza 1; 60-421 Poznan,
iscritto nel registro della Corte Registro Nazionale tenuto dal
Tribunale distrettuale di Poznań, VIII Dipartimento di Economia della
Corte Registro Nazionale, no. 553.265, NIP 7811858097, REGON:
301595664.
2. Il costruttore è responsabile del dispositivo per 12 mesi dalla data
di acquisto per il malfunzionamento delle apparecchiature derivanti
da difetti fisici (fabbricazione o di materiale)
3. Durante il periodo di garanzia, il produttore dovrà rimuovere
eventuali difetti, a titolo gratuito, dovra’ riparare o sostituire (a
discrezione del Costruttore) l'elemento difettoso del dispositivo con
componenti nuovi o rigenerati, privi di difetti. Quando la riparazione
e’ impossibile, il produttore si riserva il diritto di sostituire il
dispositivo con uno nuovo o rigenerato, che sarà privo di difetti e la
sua condizione non potra’ essere peggiore del dispositivo originale
di proprietà del Cliente.
4. In casi particolari, quando il dispositivo non può essere sostituito
con il dispositivo dello stesso tipo (ad esempio, il dispositivo non è
più disponibile a catalogo), il costruttore può sostituirlo con un altro
dispositivo avente parametri tecnici simili a quello difettoso. Tale
attività è considerata come adempimento degli obblighi del
fabbricante. Il costruttore non rimborserà in alcun caso denaro per il
dispositivo.
Avvertenze 5. Il titolare della garanzia valida dovra’ richiedere il diritto di
garanzia attraverso il servizio di garanzia. Si ricorda: prima di
richiedere il diritto alla garanzia, contattare il nostro supporto tecnico
tramite telefono o e-mail. Più del 50% dei problemi di funzionamento
è risolto in remoto, risparmiando tempo e denaro speso per l'avvio
del procedimento di garanzia. Se il supporto a distanza non è
sufficiente, il Cliente dovrà compilare il modulo di richiesta di
garanzia (tramite il nostro sito web - www.fibaro.com) al fine di
ottenere l'autorizzazione richiesta. Quando il modulo di richiesta di
garanzia è presentato correttamente, il cliente riceverà la conferma
con un numero unico (Return Merchandise Authorization -RMA).
6. La domanda può essere presentata anche per telefono. In questo
caso, la chiamata viene registrata e il Cliente è informato a questo
proposito da un consulente prima di presentare la richiesta. Subito
dopo aver presentato il reclamo, il nodtro consulente deve fornire al
Cliente il numero di richiesta (numero RMA).
7. Quando il modulo di richiesta di garanzia viene inviato
correttamente, un nostro rappresentante autorizzato del servizio
assistenza in garanzia (di seguito come "AGS"), si mette in contatto
il cliente.
8. I difetti rilevati durante il periodo di garanzia devono essere
rimossi entro e non oltre 30 giorni dalla data della consegna del
dispositivo presso AGS. Il periodo di garanzia è prorogato per il
tempo in cui il dispositivo è stato tenuto dalla AGS.
9. Il dispositivo difettoso deve essere fornito dal cliente con
l’equipaggiamento standard completo e con i documenti attestanti il
suo acquisto.
10. Le parti sostituite in garanzia sono di proprietà del produttore. La
garanzia per tutte le parti sostituite durante il processo di
garanziasono pari al periodo di garanzia del dispositivo originale. Il
periodo di garanzia della parte sostituita non può essere prorogato.
11. le Spese di consegna del dispositivo guasto sono a carico del
Cliente. Per le chiamate di servizio ingiustificate, il Servizio potrà
addebitare al Cliente le spese di trasporto del ritorno e i costi di
gestione relativi al procedimento.
12. AGS non accetterà richieste di intervento quando:
• il dispositivo è stato manomesso o il manuale non è stato
osservato,
• il dispositivo è stato fornito dal Cliente incompleto, senza accessori
o etichette,
• è stato stabilito che il guasto è stato causato da motivi diversi ad un
componente difettoso o da un difetto di fabbrica del dispositivo
• il documento di garanzia non è valido o non vi è alcuna prova di
acquisto,
13. Il produttore non sarà responsabile per danni a cose causati dal
dispositivo difettoso. Il produttore non sarà responsabile per danni
indiretti, incidentali, speciali, consequenziali o per uso punitivo, o per
eventuali danni, compresi, tra l'altro, perdita di profitti, di risparmio,
di dati, perdita di benefici, rivendicazioni di terzi ed eventuali danni
di proprietà o lesioni personali derivanti o correlate all'utilizzo del
Dispositivo.
14. La garanzia non copre:
• danni meccanici (crepe, fratture, tagli, abrasioni, deformazioni
fisiche causate da urti, cadute o conseguenze della caduta, uso
improprio o inosservanza del manuale operativo);
B
NO
IN2
IN1
GND
+9 - 3 0V
GND
INTERRUTT ORE
NC NC
P
SENSORE
2) Individuare il sensore nei pressi del controllore
Z-Wave principale.
3) Impostare il controller Z-Wave principale in modalità di
aggiunta.
4) Rapidamente, premere tre volte il pulsante B che si
trova al centro del dispositivo.
5) Attendere che il dispositivo sia aggiunto al sistema.
6) l'aggiunta sarà confermata dal controller.
Collegamento a sensori di temperatura DS18B20
OUT 2
GND
ANT
TD
TP
IN2
B
IN1
GND
P
}
OUT 1
}
Con la presente Fibar Group S.A.
dichiara che questo dispositivo
FIBARO Universal Binary Sensor è
conforme ai requisiti essenziali ed
alle altre disposizioni pertinenti
stabilite dalla direttiva 1999/5/CE.
www.fibaro.com

Produktspezifikationen

Marke: Fibaro
Kategorie: Nicht kategorisiert
Modell: FGBS-001

Brauchst du Hilfe?

Wenn Sie Hilfe mit Fibaro FGBS-001 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Nicht kategorisiert Fibaro

Fibaro

Fibaro Double Switch 2 FGS-223 Bedienungsanleitung

27 August 2024
Fibaro

Fibaro FIB_FGWPE-101 Bedienungsanleitung

18 August 2024
Fibaro

Fibaro FGWPB-111 Bedienungsanleitung

16 August 2024
Fibaro

Fibaro FGWOE-011 Bedienungsanleitung

14 August 2024
Fibaro

Fibaro FGBS-001 Bedienungsanleitung

14 August 2024
Fibaro

Fibaro FGBWHWPF-102 Bedienungsanleitung

13 August 2024
Fibaro

Fibaro FGBS-222 Bedienungsanleitung

13 August 2024
Fibaro

Fibaro FGBWHWPE-102 Bedienungsanleitung

11 August 2024
Fibaro

Fibaro Roller Shutter 2 Bedienungsanleitung

10 August 2024
Fibaro

Fibaro FGS-212 Bedienungsanleitung

10 August 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024
Ferplast

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024
AEG

AEG MECK52 Bedienungsanleitung

16 Oktober 2024
Makita

Makita UR012G Bedienungsanleitung

16 Oktober 2024
Stihl

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024
Ernesto

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024
IFM

IFM AC901S Bedienungsanleitung

16 Oktober 2024
Nedis

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024
AEG

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024
ART

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
