Seite 1/6

FIBARO

ROLLER SHUTTER 2

FGR-222

Pełną instrukcję i specyfikację techniczną

znajdziesz na naszej stronie internetowej:

manuals.fibaro.com/pl/roller-shutter-2

Przeczytaj instrukcję przed przystąpieniem

do montażu urządzenia!

FIBARO Roller Shutter 2 został zaprojektowany do

sterowania roletami, markizami, żaluzjami, bramami oraz

innymi urządzeniami napędzanymi jednofazowymi

silnikami prądu przemiennego. FIBARO Roller Shutter

umożliwia dokładne pozycjonowanie rolety oraz, w

przypadku żaluzji, precyzyjne sterowanie lamelkami.

Urządzenie wyposażone jest w funkcję pomiaru mocy i

energii.

FIBARO Roller Shutter 2 podobnie jak inne Aktory

pozwala na sterowanie urządzeniami poprzez sieć

Z-Wave lub przy pomocy podłączonego przycisku.

FIBARO Roller Shutter 2 jest zgodny z dyrektywami

UE:

• RED 2014/53/EU

• RoHS 2011/65/EU

Dane techniczne

Zasilanie:

Prąd znamionowy:

Wspierany typ silnika:

Temperatura pracy:

Wymiary (dł. x szer. x wys.):

110-240V AC, 50/60Hz

4,2A - obciążenia rezystancyjne

1,7A - obciążenia indukcyjne

jednofazowy,

prądu przemiennego

0 do 35°C

42,5 x 38,25 x 20,3 mm

Podstawowy montaż urządzenia

NIEBEZPIECZEŃSTWO PORAŻENIA

PRĄDEM ELEKTRYCZNYM!

UWAGA!

Podłączone obciążenie i samo urządzenie mogą zostać

uszkodzone jeśli stosowane obciążenie jest niezgodne

ze specyfikacją techniczną!

Podłącz urządzenie zgodnie z jednym ze schematów

dostępnych w pełnej instrukcji. Niepoprawne podłącze-

nie może spowodować utratę mienia, zdrowia lub życia.

Urządzenie zostało zaprojektowane do montażu w

standardowych puszkach instalacyjnych o głębokości nie

mniejszej niż 60mm. Puszka i złączki elektryczne muszą

spełniać odpowiednie krajowe normy bezpieczeństwa.

Instalacja elektryczna budynku musi być zabezpieczona

wyłącznikiem nadmiarowo-prądowym o prądzie nomi-

nalnym nie większym niż 10A.

Niezalecane jest sterowanie wszystkimi roletami

jednocześnie. W celach bezpieczeństwa przynajmniej

jedna roleta powinna posiadać niezależne sterowanie,

aby zapewnić bezpieczną drogę ewakuacji w sytuacji

awaryjnej.

Roller Shutter 2 przeznaczony jest do pracy w domowej

instalacji elektrycznej. Błędne podłączenie lub użytkowa-

nie może skutkować pożarem lub porażeniem prądem

elektrycznym.

Wszelkie prace związane z montażem urządzenia może

wykonywać tylko osoba posiadająca odpowiednie

kwalifikacje lub uprawnienia.

Wszelkie prace mające na celu zmianę konfiguracji

połączeń bądź zmianę obciążenia należy zawsze

wykonywać po uprzednim odłączeniu napięcia sieciowe-

go za pomocą odłącznika/bezpiecznika instalacyjnego

znajdującego się w obwodzie.

1) Wyłącz napięcie sieciowe.

2) Otwórz puszkę instalacyjną.

3) Podłącz urządzenie zgodnie ze schematem.

4) Uruchom tryb dodawana w kontrolerze Z-Wave.

5) Włącz napięcie sieciowe.

6) Poczekaj, aż urządzenie zostanie dodane do systemu.

7) Dodanie zostanie potwierdzone przez kontroler.

8) Ułóż antenę i zamknij puszkę instalacyjną.

9) Wciśnij i przytrzymaj trzykrotnie przez co najmniej

3 sekundy klawisz podłączony do wejścia S1 lub S2.

10) Poczekaj, aż urządzenie przeprowadzi kalibrację

wykonując pełny cykl.

Schemat podłączenia - silnik prądu przemiennego

(więcej schematów dostępnych w pełnej instrukcji)

Ostrzeżenia

WSKAZÓWKA

W trakcie procesu dodawania urządzenie musi

znajdować się w bezpośrednim zasięgu kontrolera.

Fibaro Roller

Shutter

LNS1 S2

FIBARO

ROLLER SHUTTER 2

FGR-222

For full instruction manual and technical

specification please visit our website:

manuals.fibaro.com/en/roller-shutter-2

Read the manual before attempting

to install the device!

FIBARO Roller Shutter 2 is a module designed to

control roller blinds, awnings, venetian blinds, gates and

other single phase, AC powered devices. FIBARO Roller

Shutter 2 allows precise positioning of roller blinds or

venetian blind lamellas. The device is equipped with

power and energy monitoring.

As with all other Actors, FIBARO Roller Shutter 2 allows

to control connected devices either via the Z-Wave

network or via a switch connected directly to it.

FIBARO Roller Shutter 2 is compliant with following

EU directives:

• RED 2014/53/EU

• RoHS 2011/65/EU

Specifications

Power supply:

Rated load current:

Supported motor type:

Operating temperature:

Dimensions (L x W x H):

110-240V AC, 50/60Hz

4.2A - lamps and resistive loads

1.7A - inductive loads

single-phase AC motors

0 to 35°C

42.5 x 38.25 x 20.3 mm

Basic activation of the device

DANGER OF ELECTROCUTION!

CAUTION!

Applied load and the device itself may be damaged if the

type and values of applied load are inconsistent with the

technical specification!

Connect only in accordance with one of the diagrams

presented in the full manual. Incorrect connection may

cause risk to health, life or material damage.

The device is designed for installation in a wall switch box

of depth not less than 60mm. The switch box and

electrical connectors must be compliant with the relevant

national safety standards.

Electrical system of the building must be protected with

an overcurrent protection (fuse) with a value not higher

than 10A.

It is not recommended to operate all of the roller blinds

simultaneously. For safety reasons, at least one roller

blind should be controlled independently, providing safe

escape route in case of emergency.

The Roller Shutter 2 is designed to operate in home

electrical installation. Faulty connection or use may result

in fire or electric shock.

All works on the device may be performed only by a

qualified and licensed electrician. Observe national

regulations.

Even when the device is turned off, voltage may be

present at its terminals. Any maintenance introducing

changes into the configuration of connections or the load

must be always performed with disconnected voltage

(disable the fuse).

1) Switch off the mains voltage.

2) Open the wall switch box.

3) Connect the device in accordance with the diagram.

4) Set the main Z-Wave controller into adding mode.

5) Switch on the mains voltage.

6) Wait for the device to be added into the system.

7) Successful adding will be confirmed by the controller.

8) Arrange the antenna and close the wall switch box.

9) Press and hold three times for at least 3 seconds

switch connected to S1 or S2.

10) The device will perform the calibration completing a

full cycle.

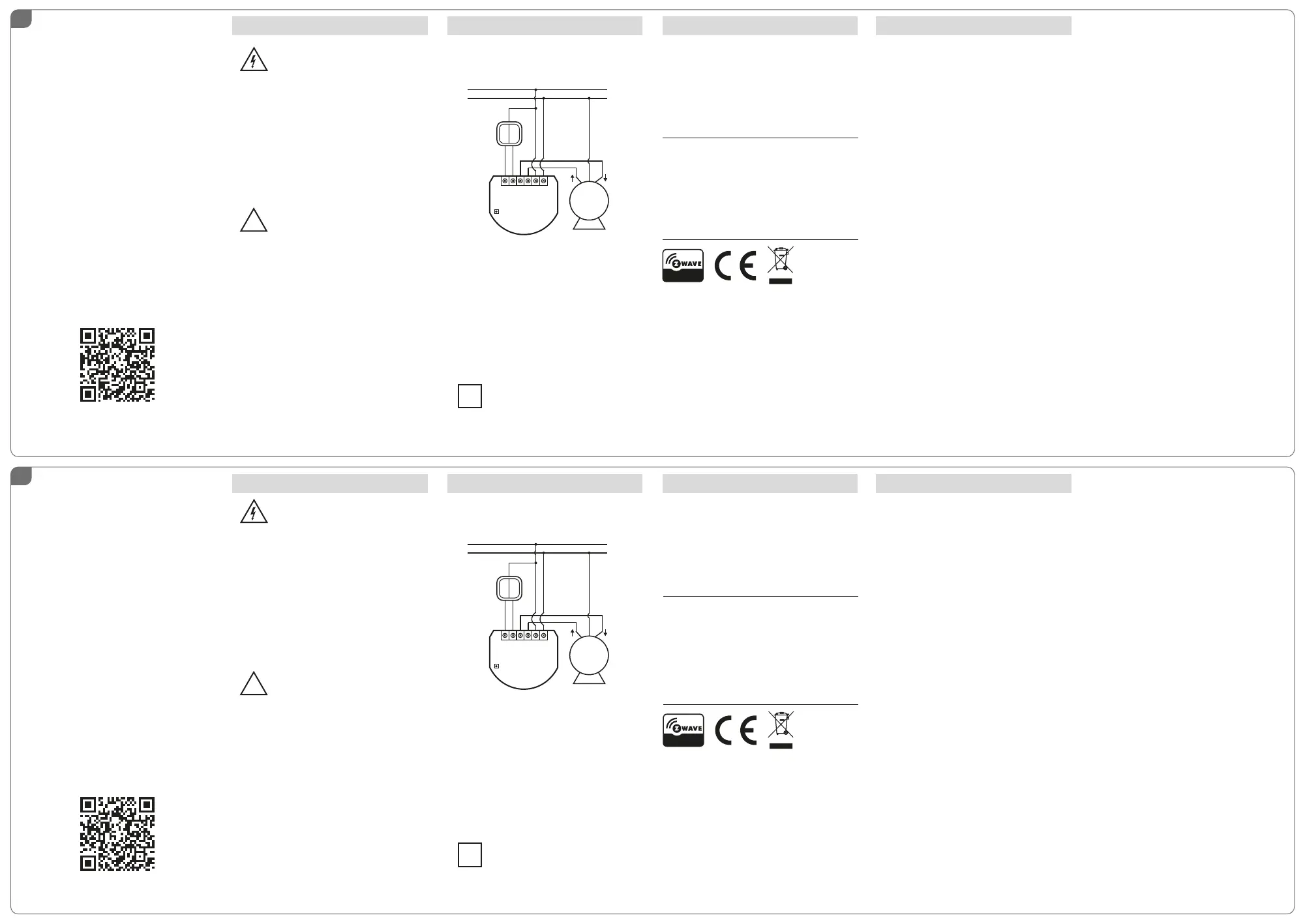

Wiring diagram - connection with AC motor

(more wiring diagrams available in the full manual)

Warnings

NOTE

During the adding process the device must be within

direct range of the main Z-Wave controller.

Fibaro Roller

Shutter 2

LNS1 S2

Guarantee

Warunki gwarancji

1. FIBAR GROUP S.A. with its registered office in Poznan, ul.

Lotnicza 1, 60-421 Poznań, entered into the Register of

Entrepreneurs of the National Court Register maintained by the

District Court for Poznań-Nowe Miasto and Wilda in Poznań, VIII

Commercial Division of the National Court Register (KRS) under

number: 553265, NIP 7811858097, REGON: 301595664, share

capital PLN 1,182,100 paid in full, other contact information is

available at: www.fibaro.com (hereinafter "the Manufacturer")

guarantees that the device sold (hereinaftr: "the Device" is free from

material and manufacturing defects.

2. The Manufacturer shall be responsible for malfunctioning of the

Device resulting from physical defects inherent in the Device that

cause its operation to be incompatible with the specifications within

the period of:

- 24 months from the date of purchase by the consumer,

- 12 months from the date of purchase by a business customer (the

consumer and business customer are further collectively referred to

as "Customer").

3. The Manufacturer shall remove any defects revealed during the

guarantee period, free of charge, by repairing or replacing (at the

sole discretion of the Manufacturer) the defective components of the

Device with new or regenerated components. The manufacturer

reserves the right to replace the entire Device with a new or

regenerated device. The Manufacturer shall not refund money paid

for the device.

4. Under special circumstances, the Manufacturer may replace the

Device with a different device most similar in technical characteristics.

5. Only the holder of a valid guaranty document shall be entitled to

make claims under guarantee.

6. Before making a complaint, the Manufacturer recommends using

the telephone or online support available at https://www.fibaro.com/-

support/.

7. In order to make a complaint, the Customer should contact the

Manufacturer via the email address given at https://www.fiba-

ro.com/support/.

8. After the complaint has been properly filed, the Customer will

receive contact details for the Authorized Guarantee Service

("AGS"). The customer should contact and deliver the Device to

AGS. Upon receipt of the Device, the manufacturer shall inform the

Customer of the return merchandise authorization number (RMA).

9. Defects shall be removed within 30 days from the date of

delivering the Device to AGS. The guarantee period shall be

extended by the time in which the Device was kept by AGS.

10. The faulty device shall be provided by the Customer with

complete standard equipment and documents proving its purchase.

11. The cost of transporting the Device in the territory of the Republic

of Poland shall be covered by the Manufacturer. The costs of the

Device transport from other countries shall be covered by the

Customer. For unjustified complaints, AGS may charge the

Customer with costs related to the case.

12. AGS shall not accept a complaint claim when:

- the Device was misused or the manual was not observed,

- the Device was provided by the Customer incomplete, without

accessories or nameplate,

- it was determined that the fault was caused by other reasons than

a material or manufacturing defect of the Device

- the guarantee document is not valid or there is no proof of

purchase,

13. The guarantee shall not cover:

- mechanical damages (cracks, fractures, cuts, abrasions, physical

deformations caused by impact, falling or dropping the device or

other object, improper use or not observing the operating manual);

- damages resulting from external causes, e.g.: flood, storm, fire,

lightning, natural disasters, earthquakes, war, civil disturbance,

force majeure, unforeseen accidents, theft, water damage, liquid

leakage, battery spill, weather conditions, sunlight, sand, moisture,

high or low temperature, air pollution;

- damages caused by malfunctioning software, attack of a computer

virus, or by failure to update the software as recommended by the

Manufacturer;

- damages resulting from: surges in the power and/or telecommuni-

cation network, improper connection to the grid in a manner

inconsistent with the operating manual, or from connecting other

devices not recommended by the Manufacturer.

- damages caused by operating or storing the device in extremely

adverse conditions, i.e. high humidity, dust, too low (freezing) or too

high ambient temperature. Detailed permissible conditions for

operating the Device are defined in the operating manual;

- damages caused by using accessories not recommended by the

Manufacturer

- damages caused by faulty electrical installation of the Customer,

including the use of incorrect fuses;

- damages caused by Customer's failure to provide maintenance

and servicing activities defined in the operating manual;

- damages resulting from the use of spurious spare parts or

accessories improper for given model, repairing and introducing

alterations by unauthorized persons;

- defects caused by operating faulty Device or accessories.

14. The guarantee shall not cover natural wear and tear of the

Device and its components listed in the operating manual and in

technical documentation as such elements have a defined

operational life.

15. The Device Guarantee shall not exclude, limit or suspend the

Customer's warranty rights.

16. The Manufacturer shall not be liable for damages to property

caused by defective device. The Guarantor shall not be liable for

indirect, incidental, special, consequential or punitive damages, or

for any damages, including, inter alia, loss of profits, savings, data,

loss of benefits, claims by third parties and any other damages

arising from or related to the use of the Device.

1. FIBAR GROUP S.A. z siedzibą w Poznaniu, ul. Lotnicza 1,

60-421 Poznań, wpisana do rejestru przedsiębiorców Krajowego

Rejestru Sądowego prowadzonego przez Sąd Rejonowy

Poznań-Nowe Miasto i Wilda w Poznaniu, VIII Wydział Gospodarczy

KRS pod numerem: 553265, NIP 7811858097, REGON:

301595664, kapitał zakładowy 1.182.100 zł, wpłacony w całości,

pozostałe dane kontaktowe dostępne są pod adresem: www.fibaro.-

com (dalej: „Producent”) udziela gwarancji, że sprzedawane

urządzenie („Urządzenie”) wolne jest od wad materiału i wykonania.

2. Producent odpowiada za wadliwe działanie Urządzenia

wynikające z wad fizycznych tkwiących w Urządzeniu

powodujących jego funkcjonowanie niezgodne ze specyfikacją

Producenta w okresie:

- 24 miesiące od daty zakupu przez konsumenta,

- 12 miesięcy od daty zakupu przez klienta biznesowego

(konsument i klient biznesowy są dalej łącznie zwani „Klientem”).

3. Producent zobowiązuje się do bezpłatnego usunięcia wad

ujawnionych w okresie gwarancji poprzez dokonanie naprawy albo

wymiany (według uznania Producenta) wadliwych elementów

Urządzenia na części nowe lub regenerowane. Producent zastrzega

sobie prawo do wymiany całego Urządzenia na nowe lub

regenerowane. Producent nie zwraca pieniędzy za zakupione

Urządzenie.

4. W szczególnych sytuacjach, Producent może wymienić

Urządzenie na inne o najbardziej zbliżonych parametrach

technicznych.

5. Jedynie posiadacz ważnego dokumentu gwarancyjnego może

zgłaszać roszczenia z tytułu gwarancji.

Przed dokonaniem zgłoszenia reklamacyjnego Producent

rekomenduje skorzystanie z telefonicznej lub internetowej pomocy

technicznej dostępnej pod adresem https://www.fibaro.com/support/.

7. W celu złożenia reklamacji Klient powinien skontaktować się z

Producentem poprzez adres e-mail wskazany na stronie

https://www.fibaro.com/support/.

8. Po prawidłowym zgłoszeniu reklamacji, Klient otrzyma dane

kontaktowe do Autoryzowanego Serwisu Gwarancyjnego („ASG”).

Klient powinien skontaktować się i dostarczyć Urządzenie do ASG.

Po otrzymaniu Urządzenia Producent poinformuje Klienta o

numerze zgłoszenia (RMA).

9. Wady zostaną usunięte w ciągu 30 dni, licząc od daty

dostarczenia Urządzenia do ASG. Okres trwania gwarancji ulega

przedłużeniu o czas, w którym Urządzenie było do dyspozycji ASG.

10. Reklamowane Urządzenie winno być udostępnione przez

Klienta wraz z kompletnym wyposażeniem standardowym i

dokumentami potwierdzającymi jego zakup.

11. Koszty transportu reklamowanego Urządzenia na terytorium

Rzeczpospolitej Polskiej będą pokrywane przez Producenta. W

przypadku transportu Urządzenia z pozostałych krajów koszty

transportu będą pokrywane przez Klienta. W przypadku nieuzasad-

nionego zgłoszenia reklamacyjnego, ASG ma prawo obciążyć

Klienta kosztami związanymi z wyjaśnieniem sprawy.

12. ASG odmawia przyjęcia reklamacji w przypadku:

- stwierdzenia użytkowania Urządzenia niezgodnie z przeznacze-

niem i instrukcją obsługi,

- udostępnienia przez Klienta Urządzenia niekompletnego, bez

osprzętu, bez tabliczki znamionowej,

- stwierdzenia przyczyny usterki innej niż wada materiałowa bądź

produkcyjna tkwiąca w Urządzeniu,

- nieważnego dokumentu gwarancyjnego oraz braku dowodu

zakupu.

13. Gwarancja jakości nie obejmuje:

- uszkodzeń mechanicznych (pęknięcia, złamania, przecięcia,

przetarcia, fizyczne odkształcenia spowodowane uderzeniem,

upadkiem bądź zrzuceniem na Urządzenie innego przedmiotu lub

eksploatacją niezgodną z przeznaczeniem Urządzenia określonym

w instrukcji obsługi);

- uszkodzeń wynikłych z przyczyn zewnętrznych np.: powodzi,

burzy, pożaru, uderzenia pioruna, klęsk żywiołowych, trzęsienia

ziemi, wojny, niepokojów społecznych, siły wyższej, nieprzewidzia-

nych wypadków, kradzieży, zalania cieczą, wycieku baterii,

warunków pogodowych; działania promieni słonecznych, piasku,

wilgoci, wysokiej lub niskiej temperatury, zanieczyszczenia

powietrza;

- uszkodzeń spowodowanych przez nieprawidłowo działające

oprogramowanie, na skutek ataku wirusa komputerowego, bądź nie

stosowanie aktualizacji oprogramowania zgodnie z zaleceniami

Producenta;

- uszkodzeń wynikłych z: przepięć w sieci energetycznej lub/i

telekomunikacyjnej lub z podłączenia do sieci energetycznej w

sposób niezgodny z instrukcją obsługi lub z powodu przyłączenia

innych produktów, których podłączanie nie jest zalecane przez

Producenta;

- uszkodzeń wywołanych pracą bądź składowaniem Urządzenia w

skrajnie niekorzystnych warunkach tzn. dużej wilgotności,

zapyleniu, zbyt niskiej (mróz) bądź zbyt wysokiej temperaturze

otoczenia. Szczegółowe warunki, w jakich dopuszczalne jest

użytkowanie Urządzenia określa instrukcja obsługi;

- uszkodzeń powstałych na skutek wykorzystywania akcesoriów

niezalecanych przez Producenta;

- uszkodzeń spowodowanych wadliwą instalacją elektryczną

użytkownika, w tym zastosowaniem niewłaściwych bezpieczników;

- uszkodzeń wynikłych z zaniechania przez Klienta czynności

konserwacyjnych i obsługowych przewidzianych w instrukcji

obsługi;

- uszkodzeń wynikłych ze stosowania nieoryginalnych, niewłaściwych

dla danego modelu części zamiennych i wyposażenia, wykonywa-

niem napraw i przeróbek przez osoby nieupoważnione;

- usterek powstałych wskutek kontynuowania pracy niesprawnym

Urządzeniem czy osprzętem.

14. Gwarancja nie obejmuje naturalnego zużycia elementów

Urządzenia oraz innych części wymienionych w instrukcji

użytkowania oraz dokumentacji technicznej posiadających

określony czas działania.

15. Gwarancja na Urządzenie nie wyłącza, nie ogranicza ani nie

zawiesza uprawnień Klienta wynikających z rękojmi.

16. Producent nie odpowiada za szkody w mieniu wyrządzone przez

wadliwe Urządzenie. Producent nie ponosi odpowiedzialności za

straty pośrednie, uboczne, szczególne, wynikowe lub za straty

moralne, ani za szkody, w tym także między innymi za utracone

korzyści, oszczędności, dane, utratę pożytków, roszczenia stron

trzecich oraz inne szkody wynikające lub związane z korzystaniem z

Urządzenia.

105441610101

Uproszczona deklaracja zgodności UE:

Fibar Group S.A. niniejszym oświadcza, że urządzenie jest zgodne

z dyrektywą 2014/53/EU. Pełny tekst deklaracji zgodności UE jest

dostępny pod następującym adresem internetowym: www.manu-

als.fibaro.com

Zgodność z dyrektywą WEEE:

Urządzenia oznaczonego tym symbolem nie należy utylizować lub

wyrzucać wraz z odpadami komunalnymi. Obowiązkiem użytkowni-

ka jest dostarczenie zużytego urządzenia do wyznaczonego punktu

recyklingu.

Uwaga!

Ten produkt nie jest zabawką. Trzymać poza zasięgiem dzieci

i zwierząt!

Simplified EU declaration of conformity:

Hereby, Fibar Group S.A. declares that the device is in compliance

with Directive 2014/53/EU. The full text of the EU declaration of

conformity is available at the following internet address: www.manu-

als.fibaro.com

WEEE Directive Compliance:

Device labelled with this symbol should not be disposed with other

household wastes. It shall be handed over to the applicable

collection point for the recycling of waste electrical and electronic

equipment.

Attention!

This product is not a toy. Keep away from children and animals!

FIBARO

ROLLER SHUTTER 2

FGR-222

Pour un mode d'emploi complet et des spécifica-

tions techniques, veuillez visiter notre site internet:

manuals.fibaro.com/fr/roller-shutter-2

Lisez le manuel avant d'essayer

d'installer l'appareil!

Le est un module conçu pour FIBARO Roller Shutter 2

contrôler les volets roulants, les stores, les stores

vénitiens, les portails, et tout autre appareils alimentés

par du courant alternatif. FIBARO Roller Shutter 2

permet d'avoir un positionnement précis des volets

roulants ou des lamelles des volets vénitiens. L'appareil

est équipé d'un contrôle énergétique et de puissance.

Comme pour tous les autres actionneurs, Le FIBARO

Roller Shutter 2 permet de contrôler les appareils

connectés, soit à travers le réseau Z-Wave, soit à travers

un interrupteur auquel il est directement connecté.

FIBARO Roller Shutter 2 est conforme aux directives

européennes suivantes:

• RED 2014/53/EU

• RoHS 2011/65/EU

Spécifications

Source d'alimentation:

Courant de charge nominal:

Type de moteur supporté:

Température de fonctionnement:

Dimensions (L x l x H) :

110-240V AC, 50/60Hz

4.2A - charges résistantes

1.7A - charges inductives

moteurs à courant

alternatif monophasés

35°C

42,5 x 38,25 x 20,3 mm

Activation de base de l'appareil

DANGER D'ELECTROCUTION!

PRUDENCE!

Si la charge est appliquée, l'appareil lui-même peut être

endommagé dans le cas où le type et les valeurs de la

charge appliquée ne sont pas compatibles avec les

spécifications techniques !

Connectez l'appareil seulement selon un des diagram-

mes présentés dans le manuel complet. Une connexion

incorrecte peut conduire à mettre sa santé et sa vie en

danger et à rencontrer des dommages matériaux.

Le dispositif est conçu pour une installation dans une

boîte d’encastrement d'une profondeur d'au moins 60

mm. La boîte d'encastrement et les connecteurs

électriques doivent être conformes aux normes de

sécurité nationale en vigueur.

Le système électrique du bâtiment doit être protégé par

une protection de surintensité (fusible) dont la valeur ne

dépasse pas 10A.

Il n'est pas recommandé de faire fonctionner tous les

volets roulants simultanément. Pour des raisons de

sécurité, au moins un volet roulant devrait être contrôlé

de façon indépendante, fournissant une issue de

secours sûre en cas d'urgence.

Le Roller Shutter 2 est conçu pour fonctionner dans une

installation électrique domestique. Un mauvais branche-

ment ou un mauvais emploi peut entraîner un incendie

ou un choc électrique.

Toute intervention sur l'appareil doit uniquement être

réalisée par un électricien agréé. Respecter les

réglementations nationales.

Même lorsque l'appareil est éteint, la tension peut être

présente au niveau de ses bornes. Toute maintenance qui

introduirait des changements dans la configuration des

connexions ou dans la charge doit toujours être réalisée

lorsque la tension est coupée (désactivez le fusible).

1) Couper le courant.

2) Ouvrez le boîtier de l’interrupteur mural.

3) Branchez le FGR-222 conformément à l'un des

schémas.

4) Remettez le courant.

Mettez le contrôleur principal Z-Wave en mode inclusion.

6) Attendez que l'appareil soit ajouté dans le système.

Le succès de l’inclusion sera confirmé par le contrôleur.

8) Arrangez l'antenne et fermez le boîtier l’interrupteur

mural.

9) Appuyez et maintenez appuyé pendant au moins 3

secondes l'interrupteur connecté à S1 ou S2.

10) L'appareil réalisera l'étalonnage en achevant un

cycle entier.

Schéma de câblage - connexion avec moteur

à courant alternatif

(davantage de schémas de câblage sont disponibles

dans le manuel complet)

Avertissements

REMARQUE

Pendant le processus d'ajout, l'appareil doit être à portée

directe du contrôleur principal Z-Wave.

Fibaro Roller

Shutter

LNS1 S2

FIBARO

ROLLER SHUTTER 2

FGR-222

Eine vollständige Bedienungsanleitung und

technische Daten finden Sie auf unserer Webseite:

manuals.fibaro.com/de/roller-shutter-2

Bitte lesen Sie das Handbuch vor

der Installation des Gerätes!

Der FIBARO Roller Shutter 2 wurde zur Steuerung von

Rollläden, Markisen, Jalousien, Toren und anderen

einphasigen, elektrisch angetriebenen Geräten

entwickelt. Der FIBARO Roller Shutter 2 ermöglicht eine

präzise Positionierung von Rollläden oder Jalousien. Das

Gerät bietet Leistungs- und Energieüberwachung.

Wie alle anderen Aktoren ermöglicht der FIBARO Roller

Shutter 2, angeschlossene Geräte sowohl ferngesteuert

als auch direkt zu schalten.

Der FIBARO Roller Shutter 2 entspricht den

folgenden EU Richtlinien:

• RED 2014/53/EU

• RoHS 2011/65/EU

Technische Daten

Stromversorgung:

Nennlaststrom:

Unterstützter Motortyp:

Betriebstemperatur:

Größe (L x B x H):

110-240V AC, 50/60Hz

4.2A - ohmsche Belastung

1.7A - induktive Belastung

Einzelphasen AC-Motoren

0 bis 35°C

42.5 x 38.25 x 20.3 mm

Geräteinstallation

GEFAHR VON ELEKTRONISCHEM

STROMSCHLAG!

ACHTUNG!

Die aufgebrachte Last und das Gerät selbst können

beschädigt werden, sollten die Werte der Lastzuschaltung

nicht mit den technischen Spezifikationen übereinstimmen.

Der Anschluss sollte nur in Übereinstimmung mit einem

der im Handbuch präsentierten Schaltpläne erfolgen.

Falsche Anschlüsse können ein Risiko für Gesundheit

und Leben oder materielle Schäden hervorrufen.

Für die Installation des Gerätes bedarf es Wandschalter-

dosen mit einer Tiefe von mindestens 60 mm. Schalterdo-

sen und elektrische Verbindungen müssen den

relevanten nationalen Sicherheitsstandards entsprechen.

Die Elektroinstallation des Gebäudes muss durch einen

Überstromschutz (Sicherung) gesichert sein, dessen

Wert bei maximal 10A liegen sollte.

Es wird abgeraten, alle Rollläden simultan zu bedienen.

Aus Sicherheitsgründen sollte wenigstens ein Rollladen

unabhängig von den anderen geregelt werden, um für

den Notfall einen Fluchtweg sicherzustellen.

Der Roller Shutter 2 wurde für den Einsatz in der

Elektroinstallation von Gebäuden entworfen. Ein

fehlerhaftes Anschließen oder falsche Verwendung kann

zu einem Brand oder Stromschlag führen.

Alle Arbeiten am Gerät dürfen nur von einem qualifizier-

ten und lizenzierten Elektriker ausgeführt werden.

Beachten Sie die nationalen Vorschriften.

Auch im ausgeschalteten Zustand des Gerätes kann

Spannung an den Anschlüssen vorliegen. Jegliche

Wartung, die Änderungen in der Konfiguration der

Verbindungen oder des Verbrauchers vornimmt, muss

immer bei abgeschalteter Spannung durchgeführt

werden (deaktivieren Sie die Sicherung).

1) Netzspannung abschalten.

2) Dose des Wandschalters öffnen.

3) Gerät entsprechend des Schaltplanes anschließen.

4) Z-Wave Zentrale in den Aufnahme-Modus setzen.

5) Netzspannung zuschalten.

6) Abwarten, bis das Gerät im System inkludiert worden

ist.

7) Eine erfolgreiche Inklusion wird durch die Zentrale

bestätigt.

8) Antenne anbringen und Wandschalterdose schließen.

9) Drücken und halten Sie für mindestens 3 Sekunden

den mit S1 oder S2 Anschluss verbundenen Schalter.

10) Das Gerät wird zum Abschluss des Prozesses die

Kalibrierung durchführen.

Schaltplan – Anschluss des AC-Motors

(Weitere Schaltpläne sind im Handbuch zu finden.)

Warnung

BITTE BEACHTEN SIE:

Während des Aufnahmeprozesses muss sich das Gerät

in direkter Reichweite der Z-Wave Zentrale befinden.

Fibaro Roller

Shutter 2

LNS1 S2

Garantiebedingungen

Conditions de la garantie

1. FIBAR GROUP S.A. mit Sitz in Poznań, ul. Lotnicza 1, 60-421

Poznań, eingetragen im Unternehmerregister des Nationalen

Gerichtsregisters am Amtsgericht Poznań-Nowe Miasto und Wilda,

8. Wirtschaftsabteilung des Nationalen Gerichtsregisters unter der

Nummer 553265, Steueridentifikationsnummer NIP 7811858097,

statistische Nummer REGON: 301595664, Stammkapital 1.182.100

PLN, in voller Höhe eingezahlt, sonstige Kontaktangaben unter der

Adresse www.fibaro.com (nachstehend: „Hersteller” genannt) erteilt

Garantie, dass das verkaufte Gerät („Gerät”) frei von Material- und

Ausführungsmängeln ist.

2. Der Hersteller haftet für fehlerhafte Funktionsweise des Geräts,

die aus den im Gerät begründeten Sachmängeln resultiert, welche

eine mit der Spezifikation des Herstellers nicht übereinstimmende

Funktion des Geräts verursachen, in dem Zeitraum:

- 24 Monate ab dem Kauftag bei den Verbrauchern,

- 12 Monate ab dem Kauftag bei den Geschäftskunden

(Verbraucher und Geschäftskunde werden nachstehend zusammen

„Kunde” genannt).

3. Der Hersteller verpflichtet sich, die in dem Garantiezeitraum

entdeckten Mängel kostenfrei zu beheben durch Reparatur oder

Austausch der mangelhaften Bauteile des Geräts gegen neue bzw.

aufgearbeitete Teile (nach Ermessen des Herstellers). Der

Hersteller behält sich das Recht vor, das ganze Gerät gegen ein

neues bzw. aufgearbeitetes Gerät auszutauschen. Der Hersteller

erstattet den Kaufpreis für das Gerät nicht.

4. In besonderen Fällen kann der Hersteller das Gerät gegen ein

neues mit sehr ähnlichen technischen Parametern austauschen.

5. Garantieansprüche dürfen nur durch Besitzer einer gültigen

Garantie erhoben werden.

6. Vor der Reklamation empfiehlt der Hersteller, die unter

https://www.fibaro.com/support/ bereitgestellte technischen Hilfe

per Telefon bzw. Internet in Anspruch zu nehmen.

7. Um eine Reklamation zu erheben, soll der Kunde mit Hilfe der auf

der Seite https://www.fibaro.com/support/ genannten E-Mail-Adres-

se mit dem Hersteller Kontakt aufnehmen. .

8. Nach der richtigen Reklamationserhebung bekommt der Kunde

Kontaktangaben des Autorisierten Garantieservices („ASG”). Der

Kunde soll den ASG kontaktieren und das Gerät bei ASG abliefern.

Nach Eingang des Geräts teilt der Hersteller dem Kunden die

Reklamationsnummer (RMA) mit.

9. Die Mängel werden innerhalb von 30 Tagen ab der Lieferung des

Geräts an ASG behoben. Der Garantiezeitraum wird um die Zeit

verlängert, in der das Gerät ASG zur Verfügung stand.

10. Das reklamierte Gerät soll durch den Kunden mit vollständiger

Standard-Ausrüstung und mit den Dokumenten, die dessen Einkauf

nachweisen, geliefert werden.

11. Die Transportkosten des reklamierten Geräts auf dem Gebiet der

Republik Polen werden vom Hersteller übernommen. Bei der

Beförderung des Geräts aus sonstigen Ländern werden die

Transportkosten vom Kunden übernommen. Im Fall einer

unbegründeten Reklamation ist ASG berechtigt, den Kunden mit den

Kosten zu belasten, die bei der Klärung der Sache angefallen sind.

12. ASG verweigert die Annahme der Reklamation in folgenden

Fällen:

- wenn festgestellt wird, dass das Gerät nicht zweckgemäß und

nicht gemäß der Bedienungsanleitung benutzt wurde,

- wenn der Kunde ein nicht komplettes Gerät, ohne Zubehör und

ohne Typenschild bereitgestellt hat,

- wenn eine andere Defektursache als Materialmangel oder im

Gerät begründeter Produktionsmangel festgestellt wird,

- wenn die Garantie ungültig ist oder kein Kaufbeleg vorliegt.

13. Folgendes wird von der Qualitätsgarantie nicht erfasst:

- mechanische Beschädigungen (Risse, Brüche, Schnitte,

Scheuerstellen, physische Verformungen infolge von Schlag, Sturz

oder Beschädigung des Geräts durch einen anderen Gegenstand

bzw. infolge von Nutzung des Geräts, die dem in der Bedienungsan-

leitung bestimmten Zweck nicht entspricht);

- Beschädigungen, die durch externe Faktoren verursacht wurden,

wie z.B. Hochwasser, Sturm, Feuerbrand, Blitzschlag, Naturkatast-

rophen, Erdbeben, Krieg, soziale Unruhen, höhere Gewalt,

unvorhergesehene Unfälle, Diebstahl, Einwirkung von Flüssigkeit,

Batterieleck, Wetterbedingungen, Einwirkung von Sonnenstrahlen,

Sand, Feuchtigkeit, Hitze bzw. Kälte, Luftverschmutzung;

- Beschädigungen infolge von Softwarefehlern durch Infektion mit

Computerviren bzw. Nichtanwendung von Softwareaktualisierung

entgegen den Herstelleranweisungen;

- Beschädigungen infolge von Überspannungen im Strom- und/oder

Telekommunikationsnetz bzw. infolge eines mit der Bedienungsan-

leitung nicht übereinstimmenden Stromnetzanschlusses oder

infolge vom Anschluss anderer Produkte, die vom Hersteller nicht

empfohlen werden;

- Beschädigungen, die durch Betrieb oder Aufbewahrung des

Geräts unter extrem ungünstigen Bedingungen verursacht wurden,

d.h. bei hoher Feuchtigkeit, Staub, zu niedriger (Frost) oder zu

hoher Umgebungstemperatur. Detaillierte Bedingungen, unter

denen die Nutzung des Gerätes zulässig ist, bestimmt die

Bedienungsanleitung;

- Beschädigungen infolge vom Einsatz von Zubehör, das vom

Hersteller nicht empfohlen wird;

- Beschädigungen infolge von fehlerhafter Strominstallation des

Nutzers, darunter vom Einsatz nicht geeigneter Sicherungen;

- Beschädigungen, die aus der Unterlassung der in der Bedienungs-

anleitung bestimmten Wartungs- und Servicemaßnahmen durch

den Kunden resultieren;

- Beschädigungen infolge der Verwendung von nicht originalen und

für das jeweilige Modell nicht geeigneten Ersatzteilen und Zubehör,

sowie die infolge von Reparaturen und Modifikationen durch

Unbefugte entstanden sind;

- Beschädigungen infolge von Fortsetzung der Arbeit unter Einsatz

eines defekten Geräts bzw. Zubehörs.

14. Die Garantie erstreckt sich nicht auf natürliche Abnutzung von

Bauteilen und anderen in der Bedienungsanleitung und der

technischen Dokumentation genannten Teilen, die eine bestimmte

Lebensdauer haben.

15. Durch die Garantie für das Gerät werden die aus der

Gewährleistung resultierenden Ansprüche des Kunden weder

ausgeschlossen noch beschränkt oder eingestellt.

16. Der Hersteller haftet für keine Vermögensschäden, die durch ein

mangelhaftes Gerät verursacht wurden. Der Hersteller haftet für

keine mittelbaren Schäden, Nebenschäden, besonderen Schäden,

Folgeschäden sowie moralischen Schäden und Verluste, darunter

auch insbesondere für keinen entgangenen Gewinn, keine

verlorenen Ersparnisse, Daten und Vorteile, sowie für keine

Ansprüche der Drittpersonen und keine andere Schäden, die aus

der Nutzung des Geräts resultieren bzw. mit ihr verbunden sind.

1. FIBAR GROUP S.A. ayant son siège à Poznań ul. Lotnicza 1;

60-421 Poznań, immatriculée au Registre des entrepreneurs du

Registre Judiciaire National tenu par Sąd Rejonowy [Tribunal de

district] Poznań-Nowe Miasto i Wilda à Poznań, VIII Département

Économique au numéro : 553265, No TVA 7811858097, REGON

[SIRET] : 301595664, capital social de 1 182 100 PLN entièrement

libéré, d’autres coordonnées sont disponibles au site

www.fibaro.com (ci-après le « Fabricant ») garantit que l'appareil

vendu (l’« Appareil ») est exempt de tout défaut de matériaux et de

fabrication.

2. Le fabricant est responsable du fonctionnement défectueux de

l'Appareil en raison de vices physiques de l’Appareil provoquant son

fonctionnement non conforme à la spécification du Fabricant

pendant la période de :

- 24 mois à compter de la date d'achat par le consommateur,

- 12 mois à compter de la date d'achat par l’entreprise, (le

consommateur et l’entreprise sont ci-après dénommés

collectivement le « Client »).

3. Le Fabricant s’engage à remédier gratuitement à tout défaut

identifié au cours de la période de garantie par la réparation ou le

remplacement (à la discrétion du Fabricant) des composants de

l’Appareil défectueux par des pièces neuves ou remises à neuf. Le

Fabricant se réserve le droit de remplacer tout l'Appareil par un

autre, neuf ou remis à neuf. Fabricant ne rembourse pas le prix de

l’Appareil acheté.

4. Dans des situations particulières, le Fabricant peut remplacer

l'Appareil par un autre avec les paramètres techniques les plus

similaires.

5. Seul le titulaire d'une garantie valide peut présenter des

demandes de garantie.

6. Avant de faire une demande de garantie, le Fabricant vous

recommande de profiter de l’assistance technique par téléphone ou

en ligne, accessible sur le site https://www.fibaro.com/support/.

7. Pour présenter la demande d'activation de garantie, le Client doit

s’adresser au Fabricant par le courriel indiqué sur le site https://ww-

w.fibaro.com/support/.

8. Après la présentation de la demande d'activation de garantie

valide, le Client recevra des informations de contact pour le Service

de garantie autorisé (« SGA »). Le client doit s’adresser au SGA et y

fournir l’Appareil. Après avoir obtenu l’Appareil, le Fabricant

communiquera au Client le numéro d'application unique (RMA).

9. Les vices seront éliminés dans un délai de 30 jours à compter de

la date de livraison de l’Appareil au SGA. La période de garantie est

prolongée du temps pendant lequel le dispositif restait à la

disposition du SGA.

10. L’appareil étant l’objet d’une réclamation doit être mis à

disposition par le Client avec l’équipement standard complet et les

documents confirmant son achat.

11. Les frais de transport de l’Appareil étant l’objet d’une réclamation

sur le territoire polonais seront couverts par le Fabricant. Dans le

cas du transport d'autres pays, les frais de transport seront à la

charge du Client. Dans le cas d'une notification de la demande de

réclamation injustifiée, le SGA a le droit de charger le Client des frais

concernant l'explication de la question.

12. SGA refuse d'accepter une réclamation en cas de :

- constatation de l’utilisation abusive et non conforme au mode

d’emploi de l’Appareil,

- mettre à disposition l’Appareil incomplet, sans accessoires, sans

plaque signalétique de la part du Client,

- déterminer la cause du défaut autre que le vice de matériau ou de

production de l’Appareil,

- du document de garantie non valable et l'absence de preuve

d'achat.

13. La garantie de qualité ne couvre pas :

- des dommages mécaniques (fissures, fractures, coupures,

écorchures, déformation physique due à l'impact, la chute ou

causée en laissant tomber sur l'Appareil un autre objet ou par

l’utilisation abusive de l’Appareil par rapport de celle prévue dans le

mode d’emploi);

- des dommages causés par des causes externes telles que:

inondation, tempête, feu, foudre, catastrophes naturelles,

tremblements de terre, guerre, troubles civils, cas de force majeure,

accidents imprévus, vol, versement de liquide, fuite de la batterie,

conditions météorologiques; lumière du soleil, sable, humidité,

température élevée ou faible, pollution de l'air;

- des dommages causés par un logiciel défectueux en raison d'une

attaque de virus ou de ne pas mettre à jour du logiciel, l’opération

recommandée par le fabricant;

- des dommages résultant de : surtensions dans le réseau

électrique et/ou de télécommunication ou de se connecter au

réseau énergétique d'une manière incompatible avec les

instructions ou à cause de la connexion d'autres produits dont la

connexion n’est pas recommandée par le fabricant;

- des dommages causés par le fonctionnement ou le stockage dans

des conditions extrêmement défavorables, soit humidité élevée,

poussière, température ambiante trop basse (gel) ou trop haute. Les

conditions détaillées dans lesquelles il est possible d'utiliser

l'appareil détermine le mode d’emploi ;

- les dommages causés par l'utilisation d'accessoires non

recommandés par le Fabricant;

- des dommages causés par réseau électrique défectueux de

l’utilisateur, y compris l'utilisation de fusibles incorrects ;

- des dommages causés par négligence de maintenance et

d'entretien prévus dans le mode d’emploi de la part du Client ;

- des dommages résultant de l'utilisation des pièces de rechange et

des accessoires non originaux, incorrects pour le présent modèle,

d’effectuer des réparations et des modifications par des personnes

non autorisées ;

- les défauts causés par la poursuite des travaux avec un Appareil

ou un équipement défectueux.

14. La garantie ne couvre pas l'usure normale des composants de

l’Appareil et d'autres dispositifs mentionnés dans le manuel

d'utilisateur et la documentation technique avec un temps spécifique

de fonctionnement.

15. La garantie de l’Appareil n'exclut pas, ne limite ni suspend les

droits du Client découlant de la garantie légale.

16. Le Fabricant décline toute responsabilité en cas de dommages

matériels causés par un Appareil défectueux. Le Fabricant n'est pas

responsable des dommages indirects, accessoires, spéciaux,

consécutifs ou le préjudice moral ni des dommages, y compris mais

sans s'y limiter les pertes de profits, d’économies, de données, la

perte des prestations, des sinistres par des tiers et d’autres

dommages découlant de ou liés à l'utilisation de l’Appareil.

Manual version: S-v1.1

Declaration UE de conformite simplifiee:

Par la présente Fibar Group S.A. déclare que cet appareil est

conforme aux exigences essentielles et aux autres dispositions

pertinentes de la directive 2014/53/EU. Le texte complet de la

déclaration UE de conformité est disponible à l'adresse internet

suivante: www.manuals.fibaro.com

Conformité à la directive DEEE:

Le dispositif étiqueté avec ce symbole ne doit pas être éliminé avec

d'autres déchets ménagers. Il doit être remis au point de collecte

applicable pour le recyclage des déchets d'équipements électriques

et électroniques.

Attention!

L’article n’est pas un jouet. Tenez les enfants et les animaux

éloignés!

Vereinfachte EU-konformitätserklärung:

Hiermit erklärt Fibar Group S.A., dass sich das Gerät Radiolan in

Übereinstimmung mit den grundlegenden Anforderungen und den

übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU

befindet. Der vollständige Text der EU-Konformitätserklärung ist unter

der folgenden Internetadresse verfügbar: www.manuals.fibaro.com

WEEE-Richtlinie:

Das mit diesem Symbol gekennzeichnete Gerät darf nicht mit

anderen Haushaltsabfällen entsorgt werden. Das Gerät muss

stattdessen bei einer Recyclingstelle für Elektro- und Elektronik-Alt-

geräte abgegeben werden.

Achtung!

Der Artikel ist kein Spielzeug. Halten Sie Kinder und Tiere fern!

FIBARO

ROLLER SHUTTER 2

FGR-222

Para manual de instruções completo e especifi-

cações técnicas por favor consulte o nosso website:

manuals.fibaro.com/pt/roller-shutter-2

Leia o manual antes de tentar instalar o

dispositivo!

FIBARO Roller Shutter 2 é um módulo desenhado para

controlar estores, toldos, persianas, portões e outros

monofásicos, equipamentos alimentados a AC. FIBARO

Roller Shutter 2 permite um posicionamento preciso de

estores ou persianas de lamelas. O dispositivo está

equipado com monitorização de potência e energia.

Tal como acontece com todos os outros intervenientes, o

FIBARO Roller Shutter 2 permite controlar o controlo

quer via a rede Z-Wave ou via um interruptor diretamente

ligado a ele.

FIBARO Roller Shutter 2 cumpre com as seguintes

diretivas da UE:

• RED 2014/53/EU

• RoHS 2011/65/EU

Especificações

Fonte de alimentação:

Corrente nominal da carga:

Tipo de motor suportado:

Temperatura de funcionamento:

Dimensões (L x W x H):

110-240V AC, 50/60Hz

4.2A - cargas resistivas

1.7A - cargas indutivas

Motors AC monofásicos

0 a 35°C

42.5 x 38.25 x 20.3 mm

Ativação básica do dispositivo

PERIGO DE ELECTROCUSSÃO!

PERIGO!

A carga aplicada e o próprio dispositivo pode ser

danificados se o tipo e valores da carga aplicada sejam

inconsistentes com as especificações técnicas!

Ligue apenas de acordo com um dos diagramas

apresentados no manual. Ligações incorretas podem

causar riscos à saúde, vida ou danificar os materiais.

O dispositivo está desenhado para instalação em caixas

de aparelhagem com profundidade não inferior a 60mm.

A caixa e os conectores devem cumprir com os

standards nacionais de segurança.

O sistema elétrico do edifício deve estar protegido com

uma proteção de sobrecorrente (fusível/disjuntor) com

um valor não superior a 10A.

Não é recomendado operar todos os estores em

simultâneo. Por razões de segurança, pelo menos, um

estore deve ser controlado de forma independente,

proporcionando uma via de evacuação segura em caso

de emergência.

Roller Shutter 2 foi desenhado para operar em

instalações eléctricas domésticas. Ligações incorretas

podem resultar em fogo ou choque elétrico.

Todos os trabalhos no aparelho devem ser executadas

por um eletricista qualificado e licenciado. Observe os

regulamentos nacionais.

Mesmo quando o dispositivo esteja desligado, pode

estar presente tensão nos seus terminais. Qualquer

manutenção introduzindo alterações na configuração de

ligações ou da carga deve ser sempre realizadas com a

tensão desligada (desativar o fusível/disjuntor).

1) Desligue a alimentação.

2) Abra a caixa de aparelhagem.

3) Ligue o dispositivo de acordo com o diagrama.

4) Coloque o controlador Z-Wave primário no modo de

inclusão.

5) Ligue a fonte de alimentação.

6) Aguarde que o dispositivo seja incluído no sistema.

7) O sucesso da inclusão será confirmada pelo

controlador.

8) Arranje a antena e feche a caixa de aparelhagem.

9) Pressione e segure três vezes durante pelo menos 3

segundos a tecla ligada ao S1 ou S2.

10) O dispositivo de vai realizar a calibração

completando um ciclo completo.

Diagrama de ligações – ligações com motor AC

(mais diagramas de ligações disponíveis

no manual completo)

Avisos

NOTA

Durante o processo de inclusão o dispositivo deve estar

dentro do alcance direto do controlador Z-Wave.

Fibaro Roller

Shutter

LNS1 S2

FIBARO

ROLLER SHUTTER 2

FGR-222

Para obtener el manual completo y las especifica-

ciones técnicas, por favor visite nuestra web:

manuals.fibaro.com/es/roller-shutter-2

¡Lea el manual antes de intentar

instalar el dispositivo!

FIBARO Roller Shutter 2 es un módulo diseñado para

controlar estores, toldos, persianas venecianas, verjas y

otros dispositivos monofásicos. FIBARO Roller Shutter 2

permite un posicionamiento preciso de estores o

persianas venecianas de laminillas. El dispositivo está

equipado con monitorización de potencia y energía.

Como con todos los otros actuadores, FIBARO Roller

Shutter 2 permite controlar dispositivos conectados a

éste mediante la red Z-Wave o mediante un interruptor

conectado directamente al módulo.

FIBARO Roller Shutter 2 cumple con las siguientes

normativas de la UE:

• RED 2014/53/EU

• RoHS 2011/65/EU

Especificaciones

Power supply:

Rated load current:

Supported motor type:

Operating temperature:

Dimensions (L x W x H):

110-240V AC, 50/60Hz

4.2A – cargas resistivas

1.7A – cargas inductivas

Motores AC monofásicos

0 a 35°C

42.5 x 38.25 x 20.3 mm

Activación básica del dispositivo

¡PELIGRO DE ELECTROCUCIÓN!

¡PRECAUCIÓN!

¡La carga aplicada y el dispositivo pueden ser dañados si

el tipo y los valores de la carga aplicada son incongruen-

tes con las especificaciones técnicas!

Realice el conexionado de acuerdo con uno de los

diagramas presentados en el manual completo.

Conexionados incorrectos puede ocasionar riesgos para

la salud, la vida o daños materiales.

El dispositivo está diseñado para su instalación en una

caja de interruptor de pared con una profundidad no

inferior a 60mm. La caja del interruptor y los conectores

eléctricos deben cumplir las normativas nacionales de

seguridad pertinentes.

El sistema eléctrico del inmueble debe estar protegido

con una protección contra subidas de tensión (fusible)

con un valor no superior a los 10A.

No se recomienda operar todas las persianas enrollables

simultáneamente. Por razones de seguridad, al menos

una de las persianas enrollables debería estar controla-

da independientemente, ofreciendo así una ruta de

escape segura en caso de emergencia.

El Roller Shutter 2 está diseñado para trabajar en una

instalación doméstica. Un conexionado erróneo o un mal

uso pueden resultar en un incendio o una descarga

eléctrica.

Toda manipulación del dispositivo puede ser llevada a

cabo únicamente por un electricista cualificado y

certificado. Respete las normativas de ámbito nacional.

Incluso cuando el dispositivo está apagado, puede

presentar un voltaje en sus terminales. Cualquier

mantenimiento para introducir cambios en la configura-

ción del conexionado o la carga aplicada siempre se

debe llevar a cabo con la corriente desconectada (corte

la corriente con el diferencial).

1) Corte la corriente principal.

2) Abra la caja del interruptor de pared.

3) Conecte el dispositivo de acuerdo con el diagrama.

4) Active el controlador Z-Wave principal en modo de

inclusión.

5) Active la corriente principal.

6) Espere a que el dispositivo se incluya en el sistema.

7) Una inclusión satisfactoria será confirmada por el

controlador.

8) Corrija la disposición de la antena y cierre la caja del

interruptor.

9) Pulse y mantenga el interruptor conectado a S1 o S2

durante por lo menos 3 segundos.

10) El dispositivo realizará la calibración realizando un

ciclo completo.

Diagrama de conexionado – Conexión con un motor AC

(más diagramas de conexionado disponibles en el

manual completo)

Advertencias

NOTA

Durante el proceso de inclusión, el dispositivo debe estar

en alcance directo con el controlador Z-Wave principal.

Fibaro Roller

Shutter 2

LNS1 S2

Garantía

Garantia

1. FIBAR GROUP SA con domicilio social en la calle Lotnicza 1,

60-421 Poznan, inscrita en el Nacional Registro Judicial por el

Juzgado de Distrito de Poznań-Nowe Miasto y Wilda, Sala 8a de lo

Económico del Nacional Registro Judicial bajo el número: 553 265,

CIF 7811858097, REGON [Número Estadístico]: 301595664, con el

capital social de 1.182.100 PLN, totalmente desembolsado, los

demás datos de contacto están disponibles en la página web:

www.fibaro.com (en adelante "Fabricante") otorga la garantía para

el dispositivo vendido ("Dispositivo") y declara que está libre de

defectos en material y mano de obra.

2. El Fabricante es responsable del funcionamiento defectuoso del

Dispositivo debido a los defectos físicos inherentes al Dispositivo

que causen su funcionamiento no conforme con las especificacio-

nes del Fabricante en el periodo de:

- 24 meses desde la fecha de compra por parte del consumidor,

- 12 meses desde la fecha de compra por parte del Cliente

empresarial (consumidor y Cliente empresarial en lo sucesivo se

denominan conjuntamente el "Cliente").

3. El Fabricante se compromete a eliminar sin cargo adicional, los

defectos revelados durante la garantía mediante la reparación o el

reemplazo (según el Fabricante lo considera oportuno) de los

componentes defectuosos del Dispositivo por las piezas nuevas o

reacondicionadas. El Fabricante se reserva el derecho de sustituir

todo el Dispositivo por uno nuevo o reacondicionado. El Fabricante

no reembolsa el dinero por el Dispositivo comprado.

4. En situaciones especiales, el Fabricante podrá sustituir el

Dispositivo por otro con los parámetros técnicos lo más similares

posibles.

5. Sólo el titular de una garantía válida puede presentar una

reclamación de Garantía.

6. Antes de presentar la reclamación, el Fabricante recomienda

contactarse con la asistencia técnica por teléfono o por Internet

cuyos datos están disponibles en la página https://www.fibaro.-

com/support/.

7. Con el fin de presentar la reclamación, el Cliente debe ponerse en

contacto con el Fabricante a la dirección de correo electrónico

indicada en la página https://www.fibaro.com/support/.

8. Después de haber presentado adecuadamente la reclamación, el

Cliente recibirá los datos de contacto al Centro autorizado de

servicio de garantía ("ASG"). El Cliente debe contactarse y entregar

el Dispositivo a la ASG. Tras la recepción del Dispositivo, el

Fabricante informará al Cliente sobre el número de la notificación

(RMA).

9. Los defectos serán eliminados dentro de los 30 días, a contar

desde la fecha de entrega del Dispositivo al ASG. El periodo de

garantía se extiende por el tiempo en el que el Dispositivo esté a

disposición del ASG.

10. El Dispositivo, objeto de la reclamación, debe estar puesto a

disposición por el Cliente con el equipamiento completo estándar y

los documentos que confirman su compra.

11. Los gastos de transporte del Dispositivo, objeto de la

reclamación, en el territorio de la República de Polonia serán

cubiertos por el Fabricante. En el caso de transporte de otros

países, los gastos de transporte serán a cargo del Cliente. En el

caso de una reclamación injustificada, ASG tiene el derecho de

cobrar al Cliente los gastos asociados con la aclaración del caso.

12. ASG se niega a aceptar la reclamación en el caso:

- del uso del Dispositivo no conforme a su destino y al manual de

uso,

- facilitar el Cliente, el Dispositivos incompleto, sin accesorios, sin

placa de identificación,

- determinar la causa del defecto que no sea defecto de material o

de fabricación inherente al Dispositivo,

- del documento de garantía inválido o falta de justificante de

compra.

13. La Garantía de calidad no cubre:

- los daños mecánicos (grietas, fracturas, cortes, abrasiones,

deformación física debido a un golpe, caída o dejar caer otro objeto

sobre el Dispositivo sobre el uso no conforme a su destino

determinado en el manual de uso);

- los daños ocasionados por causas externas, tales como:

inundaciones, tormentas, incendios, rayos, desastres naturales,

terremotos, guerras, disturbios civiles, fuerza mayor, accidentes

imprevistos, robos, daños por líquidos, fugas de la batería,

condiciones climáticas; acción de rayos soles, arena, humedad, alta

o baja temperatura, contaminación atmosférica;

- el daño ocasionado por el software que funcione incorrectamente,

debido al ataque del virus informático, o no utilizar la actualización

de software según lo recomendado por el Fabricante;

- los daños ocasionados por: sobrecargas en la red eléctrica y/o de

telecomunicaciones o conectarse a la red de una manera no

conforme a las instrucciones de uso o debido a la conexión de otros

productos cuya conexión no está recomendada por el Fabricante;

- los daño ocasionados por el trabajo o el almacenamiento del

Dispositivo en condiciones extremadamente adversas, es decir, alta

humedad, polvo, temperatura baja (helada) o temperatura ambiente

demasiado alta. Las condiciones específicas en las que es admisible

utilizar el Dispositivo están determinas en el manual de uso;

- los daños causados por el uso de accesorios no recomendados

por el Fabricante;

- los daños causados por la instalación eléctrica defectuosa del

usuario, incluyendo el uso de fusibles incorrectos;

- los daños resultantes de ignorar el Cliente las acciones de

mantenimiento y servicio previstos en el manual de uso;

- los daños resultantes del uso de las piezas de repuesto y

accesorios no-originales, inadecuados para el modelo, la

realización de reparaciones y modificaciones por personas no

autorizadas;

- los defectos causados por continuar el uso del Dispositivo o

accesorios defectuosos.

14. La garantía no cubre el desgaste normal de las piezas del

Dispositivo y otras piezas mencionadas en el manual de uso y la

documentación técnica con un tiempo de uso determinado.

15. La garantía del Dispositivo no excluye, no limita y no suspende

los derechos del Cliente resultantes de la garantía.

16. El Fabricante no se hace responsable de los daños ocasionados

por el Dispositivo defectuoso. El Fabricante no se hace responsable

de los daños indirectos, incidentales, especiales, consecuenciales o

punitivos, o daños, incluyendo entre otros el lucro cesante, ahorros,

datos, pérdida de beneficios, reclamaciones de terceros u otros

daños derivados de o relacionados con el uso de Dispositivo.

1. FIBAR GROUP S.A. (“Fabricante”) com sede social na ul.

Lotnicza 1, 60-421 Poznań, inscrita no Registo Judicial Nacional da

República de Polónia gerado por Tribunal Distrital em Poznań Nowe

Miasto e Wilda, XIII Divisão Comercial do Registo Judicial Nacional

sob número 553265, NIF 7811858097, REGON 301595664, capital

social de 1 182 100 PLN pagado na sua totalidade, outros dados de

contato disponível sob: www.fibaro.com garante o Aparelho vendido

(„Aparelho”) está livre dos defeitos de material ou de produção).

2. O funcionamento defeituoso do Aparelho que não conformará

com a informação comunicada por Fabricante que seja resultado

dos defeitos físicos do Aparelho será considerado a responsabilida-

de de Fabricante no período de:

- 24 meses da data de compra pelo consumidor,

- 12 meses da data de compra pelo comerciante (consumidor e

comerciante serão em adelante junto denominados como „Cliente”.

3. Após deste período de garantia, Fabricante deve remover

gratuitamente os defeitos por meios de reparar ou substituir (após

avaliação feita por Fabricante) todas as peças defeituosas do

Aparelho com peças novas ou revitalizadas. Fabricante reserva o

direito a substituir o Aparelho inteiro com um Aparelho novo ou

revitalizado. Fabricante não reembolsará o Cliente.

4. Nos casos particulares Fabricante pode substituir o Aparelho com

um quais parámetros técnicos serão semelhantes.

5. Apenas o proprietário do documento da garantia válido pode

apresentar reclamações.

6. Antes de apresentar uma reclamação, Fabricante recomenda

contatar o Auxilio ao Cliente, via telefono ou e-mail na página Web:

https://www.fibaro.com/support.

7. Para apresentar uma reclamação Cliente deve contatar o

Fabricante por e-mail no endereço mencionado na página Web:

https://www.fibaro.com/support.

8. Caso a reclamação será admitida, Cliente receberá o contacto

para seu Centro de Serviço Autorizado (CSA). Cliente deverá

contactar o CSA e entrega-lhe o Aparelho. Após receber o Aparelho

o Fabricante enviará ao Cliente o número da sua reclamação

(RMA).

9. Os defeitos serão removidos dentro um prazo de 30 dias,

contando da data de entrega do Aparelho a CSA. O período da

garantia será estendido por tempo no qual o Aparelho se encontrará

na disposição de CSA.

10. Cliente deverá entregar o Aparelho reclamado junto com todos

os acessórios estandartes e documentos comprovantes da sua

compra.

11. Custes de transporte do produto reclamado no territorio da

Polónia serão cobrados pelo Fabricante. Caso o Aparelho será

transportdo no estrangeiro, custes de transporte do produto

reclamado serão cobrados pelo Cliente. Caso a reclamação seja

injustificada, CSA tem direito a condenar o Cliente nas despesas

relacionadas com a resolução do pedido.

12. CSA recusará uma reclamação no caso de:

- uma utilização abusiva do Aparelho e contra as recomendações

do manual,

- a entrega do Aparelho incompleto, sem acessórios, sem placa

sinalética pelo Cliente,

- a causa da falha do Aparelho seja não por defeito material ou da

produção deste Aparelho,

- o documento da garantia seja inválido e falta dos documentos da

compra.

13. Fabricante não será responsável por nenhumas falhas ao

património causadas por Aparelho defeituoso. Fabricante não será

responsável por nenhumas perdas indiretas, particulares,

consequentes ou morais, nem por nenhumas perdas dos lucros,

poupanças, dados, bens, reclamações das pessoas terceiras.

Garantia de qualidade não se aplica a:

- danos estéticos (riscos, quebras, cortes, esfregos, deformações

físicas que sejam resultados de impacto, queda ou lançamento dum

outro objeto em cima do Aparelho ou sua utilização abusiva, não

indicada no manual);

- danos que sejam resultado dum fator externo, p.ex.: inundacação,

tempestade, incêndio, raios, terremotos, guerras, conflitos sociais,

força maior, occorências imprevisíveis, roubo, inundação com um

líquido, efusão de bateria, condições meteorológicas; raios de sol,

areia, humidade, baixa ou elevada temperatura, polução do ar;

- danos que sejam resultado do funcionamento incorreto do

software, um ciberataque dum vírus, ou inconformidade com as

atualizações do software segundo as recomendações do fabricante;

- danos que sejam resultado das sobretensões nas redes

energéticas e/ou de telecomunicação, ou no caso da ligação

incorreta do Aparelho à rede inconforme com o manual, ou da

ligação dos outros produtos que não são recomendados por

Fabricante;

- danos que sejam resultado do funcionamento do Aparelho ou seu

armazém nas condições drasticamente desfavoráveis, entendidos

como: humidade considerável, polinização, as temperaturas

demasiado baixas (frio) ou altas. Condições particulares do uso do

Aparelho se encontram descritos no manual;

- danos que sejam resultado do uso dos acessórios não

recomendados pelo Fabricante;

- danos que sejam resultado das faltas na instalação elétrica do

usuário, inclusive fusíveis inadequados;

- danos que sejam resultado da falta de observação da correta

conservação e uso do Aparelho pelo Cliente, descritos no manual;

- danos que sejam resultado do uso das peças dos fabricantes

terceiros, peças ou acessórios impróprios para dado modelo,

reparações ou alterações condutas pelas pessoas não autorizadas;

- danos que sejam resultado do uso continuo do Aparelho ou

acessórios ineficazes.

14. Garantia não se aplica também às peças consumíveis do

Aparelho ou outras partes mencionadas no manual ou na

documentação técnica que funcionam por um prazo definido.

15. A presente garantia não anula, limita nem suspende nenhuns

poderes de Cliente que resultam do chamamento de garantia.

16. Fabricante não será responsável por nenhumas falhas ao

património causadas por Aparelho defeituoso. Fabricante não será

responsável por nenhumas perdas indiretas, particulares,

consequentes ou morais, nem por nenhumas perdas dos lucros,

poupanças, dados, bens, reclamações das pessoas terceiras ou

outras perdas que serão o resultado ou serão ligados com o

funcionamento do Aparelho.

105441510101

Declaração UE de conformidade simplificada:

Fibar Group S.A. declara que este dispostivo está conforme com os

requisitos essenciais e outras disposições da Directiva 2014/53/EU.

O texto integral da declaração de conformidade está disponível no

seguinte endereço de Internet: www.manuals.fibaro.com

Conformidade da Diretiva WEEE:

O dispositivo rotulado com este símbolo não deve ser colocado com

outros resíduos domésticos. Deve ser entregue no ponto de recolha

aplicável para a reciclagem de resíduos de equipamentos eléctricos

e electrónicos.

Cuidado!

Este produto não é um brinquedo. Mantenha longe de crianças e

animais!

Declaración UE de conformidad simplificada:

Por medio de la presente Fibar Group S.A. declara que el dispositivo

cumple con los requisitos esenciales y cualesquiera otras

disposiciones aplicables o exigibles de la Directiva 2014/53/EU. El

texto completo de la declaración UE de conformidad está disponible

en la dirección Internet siguiente: www.manuals.fibaro.com

Conformidad con la directiva RAEE:

El dispositivo marcado con este símbolo no debe eliminarse ni

desecharse con los residuos domésticos. Es la responsabilidad del

usuario entregar el dispositivo fuera de funcionamiento a un punto

de reciclaje designado.

Precaución!

L’article n’est pas un jouet. Tenez les enfants et les animaux

éloignés!

Produktspezifikationen

Marke:	Fibaro
Kategorie:	Nicht kategorisiert
Modell:	Roller Shutter 2

Brauchst du Hilfe?

Wenn Sie Hilfe mit Fibaro Roller Shutter 2 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Nicht kategorisiert Fibaro

Fibaro Double Switch 2 FGS-223 Bedienungsanleitung

27 August 2024

Fibaro FIB_FGWPE-101 Bedienungsanleitung

18 August 2024

Fibaro FGWPB-111 Bedienungsanleitung

16 August 2024

Fibaro FGWOE-011 Bedienungsanleitung

14 August 2024

Fibaro FGBS-001 Bedienungsanleitung

14 August 2024

Fibaro FGBWHWPF-102 Bedienungsanleitung

13 August 2024

Fibaro FGBS-222 Bedienungsanleitung

13 August 2024

Fibaro FGBWHWPE-102 Bedienungsanleitung

11 August 2024

Fibaro Roller Shutter 2 Bedienungsanleitung

10 August 2024

Fibaro FGS-212 Bedienungsanleitung

10 August 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024

AEG MECK52 Bedienungsanleitung

16 Oktober 2024

Makita UR012G Bedienungsanleitung

16 Oktober 2024

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024

IFM AC901S Bedienungsanleitung

16 Oktober 2024

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
