Seite 1/16

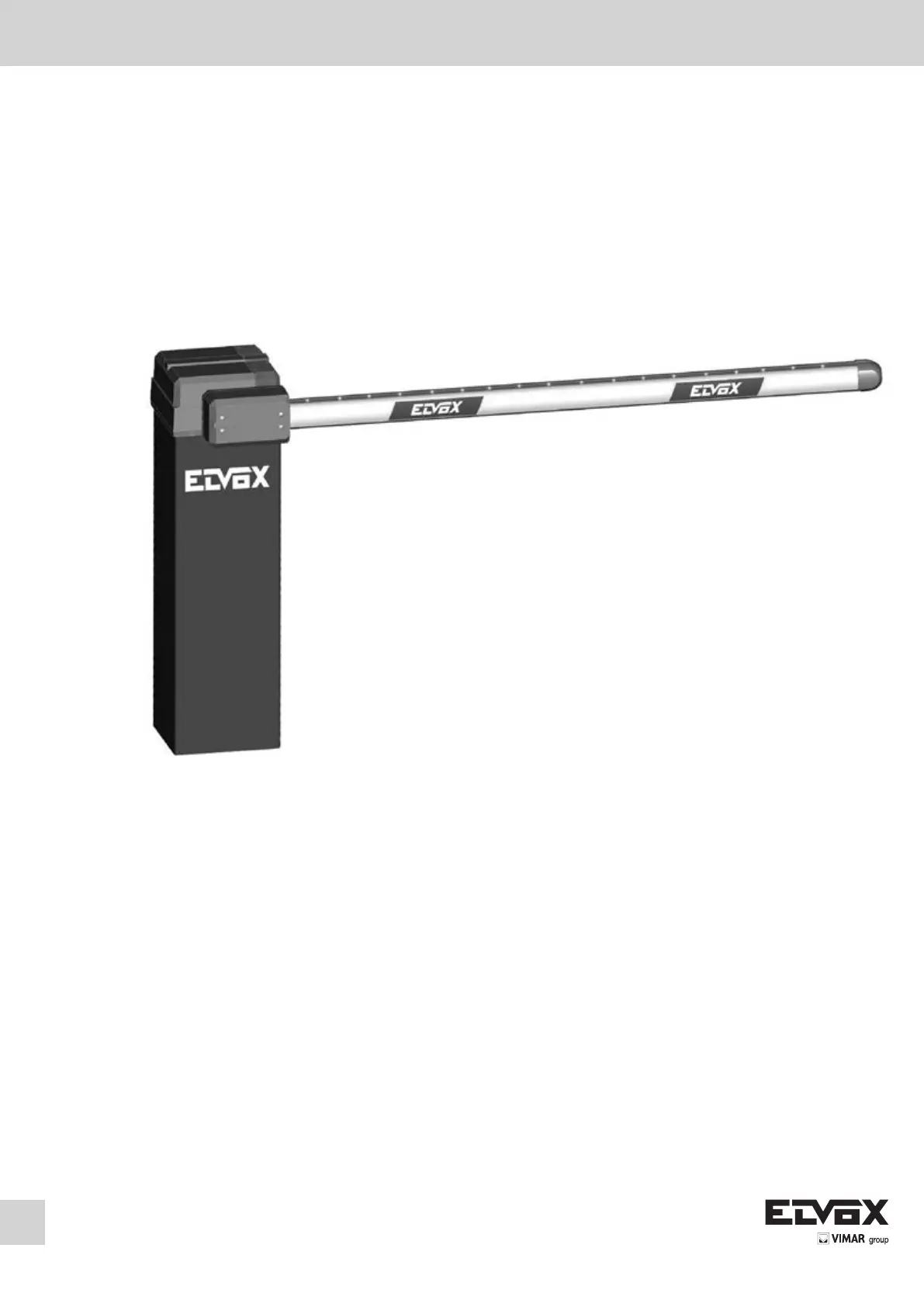

EBRA.3L - EBRA.4L - EBRA.5L
EBRL.S - EBRL.T
EBRM.L
Mozzo e aste con illuminazione a LED per barriere FRAGMA 4A e FRAGMA 6A
Hub and booms with LED lights for FRAGMA 4A and FRAGMA 6A barriers
FRAGMA
Manuale per il collegamento e l’uso
Installation and operation manual
2
FRAGMA
1-2) Inserire la guaina nera Ø 14
mm sul tubo LED
3) Prendere il connettore
maschio in dotazione
1-2) Insert the black 14 mm Ø
sheath onto the LED tube
3) Have the supplied male
connector ready
4-5)
Inserire con forza il connettore
nel tubo LED in riferimento ai 2
conduttori di alimentazione
6) Dopo averlo inserito controlla-
re che il diametro del connet-
tore maschio corrisponda al
diametro del tubo LED
4-5) Insert the connector rmly
into the LED tube in relation
to the 2 LED power supply
conductors
6) Once inserted, check that the
diameter of the male connec-
tor matches the diameter of
the LED tube.
7-8) Inserire il tubo LED con con-
nettore maschio nel connet-
tore femmina con cavo di ali-
mentazione in dotazione
9) Avvicinate la guaina Ø 14 mm
al connettore
7-8) Insert the LED tube with male
connector into the female
connector using the supplied
power cable
9) Move the 14 mm Ø sheath
closer to the connector
10) Togliere il tappo anteriore
asta utilizzando un cacciavite
a croce
.
11-12)
Togliere completamente la
copertura led arancione sol-
levandola dal prolo dell’asta
iniziando dal lato del tappo
anteriore.
10) Remove the front cap from
the boom using a Phillips
screwdriver.
11-12)
Remove completely the oran-
ge LED cover by lifting it from
thebeamprolestartingfrom
the front cap end.
13-14)
Tagliate il tubo led lungo il
tratteggio alla quota indicata
in tabella.
13-14)
Cut the LED tube along the
dashed line, as indicated in
the table.
ENI
1 2 3
4 5 6
7 8 9
10 11 12
13 14
3
FRAGMA
L (mm) T (mm) S (mm)
3154 3545 196
4154 4585 216
5154 5585 236
15-16)
Inserire il tappo terminale sul-
la punta del tubo LED
17) Inserireilmozzonell’alberodi
traino.
15-16)
Insert the end cap onto the
end of the LED tube
17) Insert the hub into the drive
shaft
18-20)
Applicare il cavallotto con la
piastrina di tenuta cavo LED
18-20)
Apply the shaft clamp with the
LED cable retaining plate
23) Inserite ora il cavo nell’asola
presente sul mozzo.
24-25)
Inserire nel foro passaggio
cavi la protezione plastica per
evitarel’usuradeicavistessi.
23) Run the cable into the slot on
the hub.
24-25)
Insert the plastic protection
into the slot to prevent the
cable from wearing out.
ENI
21) Fissare il supporto asta al
mozzo. Inserire il prolo
dell’astaeserrarelevitidis-
saggio del supporto. Applica-
reinriferimentoall’asolapas-
sacavo nella parte centrale
inferiore del mozzo la fascetta
adesiva di ritenuta cavo.
22) Inserire le molle di bilancia-
mento e avvitare le ghiere per
regolare la tensione come in-
dicato nel manuale.
21) Anchor the boom support to
the hub. Insert the boom ti-
ghtenthexingscrews.Incor-
respondence to the fairlead
slot, apply in the middle-lower
part of the boom support the
adhesive wire tie mount.
22) Insert the balancing springs
and operate the ring nuts to
adjust the tension as indicated
in the manual.
15 16 17
18 19 20
21 22
23 24 25
