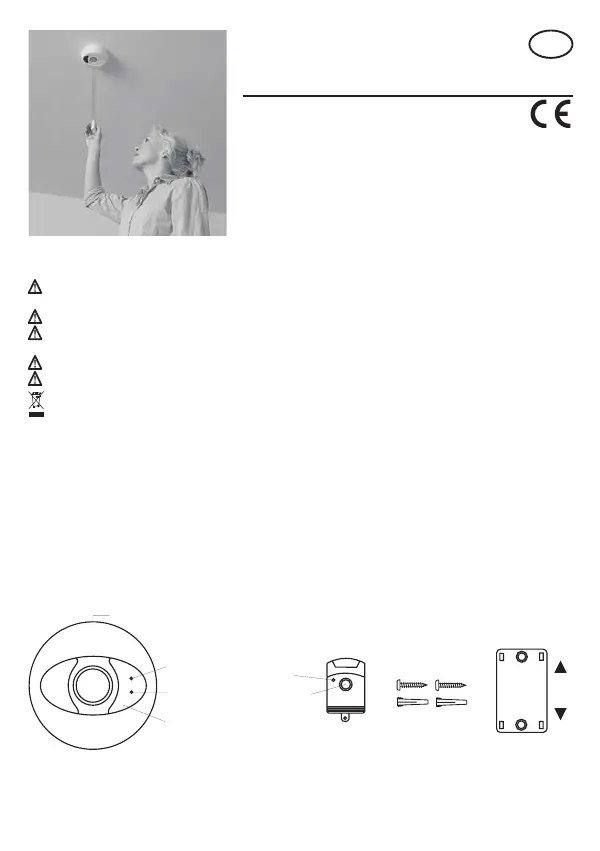

Seite 1/14
DECKENALARM
MIT FERNBEDIENUNG
DA02
Gebrauchsanweisung
Diese Bedienungsanleitung enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf.
Lesen Sie vor der ersten Benutzung die Gebrauchsanwei-
sung!
Überprüfen Sie das Gerät auf Beschädigung, bei
Beschädigung nicht in Betrieb nehmen!
D
Sicherheitshinweise
Verwenden Sie das Gerät nur in trockenen Innenräumen. Stellen Sie es nicht in den Regen oder ins
Wasser.
Überprüfen Sie die Wand vor Bohrarbeiten auf unter Putz verlegte Leitungen.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Entfernen Sie die Batterien bei längerem Nichtbenutzen des Gerätes aus dem Batteriefach.
Die Sirene ist laut! Schalten Sie sie nicht in direkter Ohrnähe ein. Halten Sie Kinder davon fern.
Werfen Sie Verpackungsmaterial und ausgediente Batterien oder Geräte nicht einfach weg,
sondern führen Sie sie der Wiederverwertung zu. Den zuständigen Recyclinghof bzw. die nächste
Sammelstelle erfragen Sie bitte bei Ihrer Gemeinde.
Der eingebaute passive Infrarot-Bewegungsmelder (PIR) reagiert auf Körperwärme und aktiviert die
eingebaute Sirene, wenn eine Person den Erfassungsbereich betritt. Das Ein- und Ausschalten über die
Fernbedienung ist sicherer und bequem. Verwenden Sie das Gerät zur Raumüberwachung. Überall
verwendbar - sehr leicht zu installieren. Im Haus, Laden oder Büro als Alarmanlage sofort einsetzbar. Das
Gerät wird über Batterien betrieben, alternativ über Steckernetzgerät.
Alarmgerät Fernbedienung 2 Schrauben Decken-
(inkl. Batterie) 2 Dübel halterung
Anwendung des Deckenalarms
Lieferumfang
Anschluss für
Netzgerät
grüne LED AUF
ZU
rote LED
Empfänger für
Fernbedienung
rote
LED
EIN/AUS
Knopf
Technische Daten
Aufstellungsort
Montage
Alarmgerät DA02
Fernbedienung FB02
Stromversorgung: 4x C Batterien (alkalisch), Typ LR 14, 1,5 Volt (Baby) oder
Steckernetzgerät 9 Volt, min. 200 mA (Innenpol des Steckers negativ)
(Art.Nr. 32108)
Stromverbrauch: 1,5 mA (Bereitschaft), 120 mA bei Alarm
Batterielebensdauer: bis ca. 6 Monate (alkalische Batterien, typische Anwendung)
Sensor: Passiver Infrarot-Bewegungsmelder (PIR)
PIR-Erfassungsbereich: 360° über ca. 6 m Durchmesser (bei 2,5 m Montagehöhe)
Alarmgeber: Piezoalarm 100 dB
Anwendungsbereich: Nur in trockenen Räumen, vor Nässe und Frost schützen
Betriebstemperatur: 0° C bis +30° C, optimale Funktion bei Raumtemperatur (20° C). Sehr hohe oder
tiefe Temperaturen können zu Funktionsbeeinträchtigungen führen,
insbesondere bei Batteriebetrieb
Art: Infrarot CH. B
Stromversorgung: 1x 12 Volt Batterie, Typ 23 A
(Feuerzeugzelle)
Zusätzliche Fernbedienungen (FB02) sind erhältlich.
Suchen Sie einen geeigneten Platz an der Decke, von dem aus
der gewünschte Überwachungsbereich erfasst werden soll.
Stellen Sie das Gerät so, dass die zu erwartende Bewegung quer
zum PIR-Sensor verläuft. Querbewegungen sind schneller
erfassbar als direkte Bewegungen auf den Sensor zu (s. Abb. 1).
Achten Sie darauf, dass dieser Platz vor direktem Sonnen- oder
Fremdlicht bzw. vor Wärme geschützt ist. Dies kann sonst zu
Fehlalarmen bzw. zu einer verringerten Reichweite der
Fernbedienung führen. Bei einer Montagehöhe von 2,5 m ist
der Erfassungsbereich ca. 6 m Durchmesser (s. Abb. 2).
Es wird empfohlen, die rote Fläche des Deckenalarms in
Richtung Eingangstür zu richten, um den besten Empfang von
der Fernbedienung zu erhalten (s. Abb. 3).
!
!
!
!
!
!
Der PIR- Sensor reagiert auf Wärme. Stellen Sie deshalb das
Gerät nicht in der Nähe von Heizkörpern oder Lüftungsschäch-
ten auf (oder darauf ausgerichtet), wo es durch Bewegung der
warmen Luft aktiviert werden könnte. Auch Tiere und Autos
werden als sich bewegende Wärmequellen gemeldet!
Die Erfassungsgeschwindigkeit ist auch von der Umgebungs-
temperatur abhängig. In einer kälteren Umgebung ist die
Erfassung schneller.
Benutzen Sie die Deckenhalterung als Bohrschablone und
markieren Sie die 2 Bohrlöcher (s. Abb. 4) an der Decke. Mit den
beigepackten Schrauben und Dübeln befestigen Sie die
Deckenhalterung an der Montagestelle. Schieben Sie danach
das Alarmgerät auf die Deckenhalterung.
!
Abb. 4
2,5 m
6 m
Boden
Decke
Abb. 2
Höhe 2,2 m - 3 m
Tür
Boden
Abb. 3
D
Abb. 1
weniger
empfindlich
empfindlich
Inbetriebnahme
Bedienung
Einsetzen der Batterien (Alarmgerät)
Einsetzen der Batterien (Fernbedienung)
Netzgerät anschließen (optional)
Prüfen des Erfassungsbereiches
Entfernen Sie den Batteriefachdeckel an der Rückseite des Gerätes
entfernen (Abb. 5), indem Sie den Befestigungsclip in Richtung der
Pfeile drücken und den Deckel abheben.Setzen Sie 4 St. C Batterien
(alkalisch) ins Batteriefach ein. Beachten Sie die Polarität (+/-). Deckel
wieder einsetzen.
Eine Batterie wurde schon im Werk eingesetzt. Um die Batterie zu
ersetzen, lösen Sie die Schraube, und entfernen Sie das Rückenteil
der Fernbedienung (Abb. 6). Ersetzen Sie die Batterie (Typ 23 A) –
Polarität (+/-) beachten.
Stecker vom Netzgerätkabel seitlich ins Gerät stecken. Netzgerät
dann in eine 230 V Steckdose einstecken.
Das Gerät befindet sich im ausgeschalteten Modus. Bewegen Sie sich
im gewünschten Erfassungsbereich. Die rote Lampe hinter der
Sensorlinse leuchtet bei erfasster Bewegung kurz auf.
(siehe Abb. 7)
Beim Einstecken des Steckernetzteils
bzw. beim Einsetzen neuer Batterien
befindet sich das Gerät in Bereitschaft
oder im Modus. Die
Bedienung erfolgt durch Knopfdruck an
der Fernbedienung (Sendefenster zum
Alarmgerät richten). Die Fernbedienung
hat eine Reichweite von ca. 6 m über
einen 30° Winkel. Bei einmal Drücken der
Fernbedienung schaltet das Gerät –
die grüne LED leuchtet, und das Gerät
piepst einmal. Sie haben jetzt 30
Sekunden Zeit, den Erfassungsbereich
zu verlassen. Nach 30 Sekunden ist das
Gerät geschaltet.
Die grüne LED schaltet aus, und die rote
LED blinkt. Sollte sich eine Person oder
ein Wärmeobjekt im Erfassungsbereich
bewegen, schaltet das Gerät auf
-Modus. Beim Drücken der
Fernbedienung innerhalb von ca. 15
Sekunden kann das Gerät wieder
ausgeschaltet werden. Ansonsten
schaltet das Gerät in den -Modus.
Die Alarmsirene kann per Fernbedie-
nung ausgeschaltet werden. Ansonsten
schaltet die Sirene nach ca. 45 Sekunden
automatisch aus, das Gerät bleibt aber
im Scharf-Modus und kann erneut einen
Alarmton auslösen.
ausgeschalteten
ein
scharf
Melden
Alarm
AUS
rot - aus
grün - aus
EIN
rot - aus
grün - ein
piepst 1x
SCHARF
rot - blinkt
grün - aus
MELDUNG
rot - blinkt
grün - aus
ALARM
rot - blinkt
grün - aus
Sirene gibt Alarm
(automatische
Ausschaltung
nach ca. 45
Sekunden)
1x drücken
30 Sekunden
Ausgangs-
verzögerung
15 Sekunden
Eingangs-
verzögerung
AUS
Abb. 7
D
+
Abb. 6
++
++
Abb. 5
Produktspezifikationen
| Marke: | Pentatech |
| Kategorie: | Bewegungsmelder |
| Modell: | DA02 |
