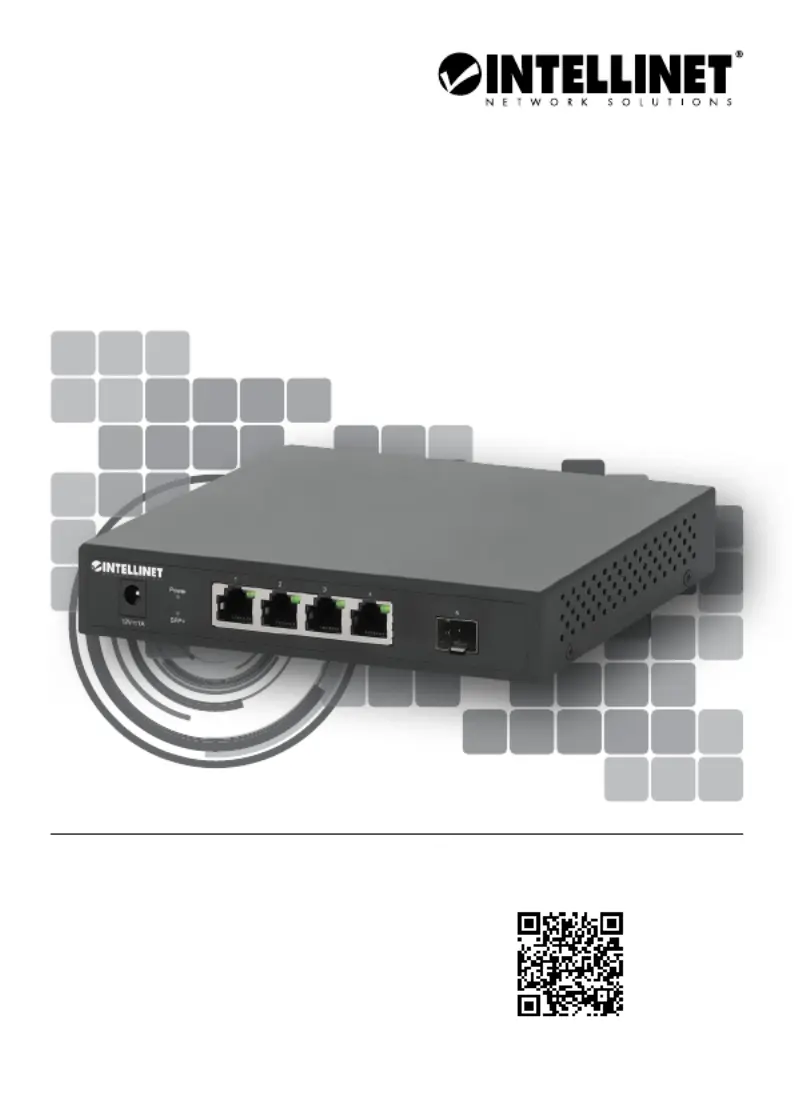

5-Port Switch
with 4 x 2.5G
Ethernet Ports and 1 SFP+
Uplink
Instructions
Model 562058 (IES-04-2.5G01)
Important: Read before use. • Importante: Leer antes de usar.
For additional benets:
or go to: register.intellinet-network.com/r/562058
2
Connections & Indicators
LEDs
The LED indicators make it easier to
monitor the switch and its connections.
Ports
All RJ45 ports on the switch support
Auto-MDI/MDI-X functionality, so you
can use straight or crossover UTP/STP
cables to connect the RJ45 ports to
PCs, routers, hubs, other switches, etc.
Cat5e/6/6a UTP/STP cables provide optimal performance; if a status LED doesn’t indicate
a link or activity, check the corresponding device for proper setup and operation.
Power
Use the included power cord and adapter to connect the device to an
AC outlet. Confirm that the Power LED on the front panel is lit.
Installation
Prior to use, it is recommended that
the switch be placed/positioned:
• on a level surface
that can support the weight of the switch;
• with at least 25 mm (approx. 1”) of clearance for ventilation;
• away from sources of electrical noise: radios, transmitters, broadband amplifiers, etc.;
• within 100 m (approx. 328’) of network devices it’s to be connected to.
Attach the rubber feet to the bottom of each corner of the switch to increase stability.
Chassis Ground Column (Rear Panel)
Wire the grounding terminal to an earth grounding object to
protect equipment from external electrical surges.
For specifications, visit . Register your product at intellinet-network.com register.
intellinet-network.com/r/562058 or scan the QR code on the cover.
LED Color Status Status Description
PWR Green On Power On
Off Power Off
Link/
ACT Green
On Valid port connection.
Flashing Sending or receiving data.
Off No link establlished.
SFP+ Green On Valid port connection.
Off No link establlished.
Instructions
English
3
Anschlüsse & anzeigen
LED
Anzeigen Die LEDs vereinfachen das
Ablesen der Funktionen und Anschlüsse.
Ports
Alle RJ45-Ports unterstützen
Auto-MDIX Funktionalität, daher
können Sie ein Crossover- oder
Nicht-Crossover UTP-/STP-Kabel
verwenden, um die RJ45-Ports mit PCs, Routern, Hubs, anderen Switchen etc. zu
verbinden. Cat5e/6/6a- UTP/STP-Kabel bieten die beste Performance. Wenn eine
LED keineVerbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.
Strom
Schließen Sie das mitgelieferte Netzkabel und den Adapter an das Gerät und
an eine Steckdose an. Vergewissern Sie sich, dass die LED „Power“ leuchtet.
Installation
Es wird empfohlen, den Switch vor der
Nutzung folgendermaßen aufzustellen:
• auf ebenem Untergrund, der das
Gewicht des Switches
• auf ebenem Untergrund mit mind. 25 mm Rundumabstand
für ausreichend Luftdurchsatz
• fern von anderen Übertragungsgeräten wie Radio, Breitbandverstärker, etc.
• max. 100 m vom zu verbindenden Netzwerkgerät entfernt.
Befestigen Sie die Gummifüße an der Unterseite jeder Ecke
des Schalters, um die Stabilität zu erhöhen.
Gehäuseerdungsschraube (Rückwand)
Verdrahten Sie die Erdungsklemme mit einem Erdungsobjekt, um
das Gerät vor externen Überspannungen zu schützen.
Die Spezifikationen finden Sie auf . Registrieren Sie Ihr Produkt auf intellinet-network.com
register.intellinet-network.com/r/562058 oder scannen Sie den QR-Code auf dem Deckblatt.
LED Farbe Status Bedeutung
PWR Grün An Gerät wird mit Strom versorgt.
Aus Ausgeschaltet
Link/
ACT Grün
An Verbindung ist hergestellt.
Blinkend Senden oder Empfangen von Daten.
Aus Verbindung ist nicht hergestellt.
SFP+ Grün An Verbindung ist hergestellt.
Aus Verbindung ist nicht hergestellt.
Deutsch
Anleitung
