Seite 1/2

110D

110D / Krone

Krone

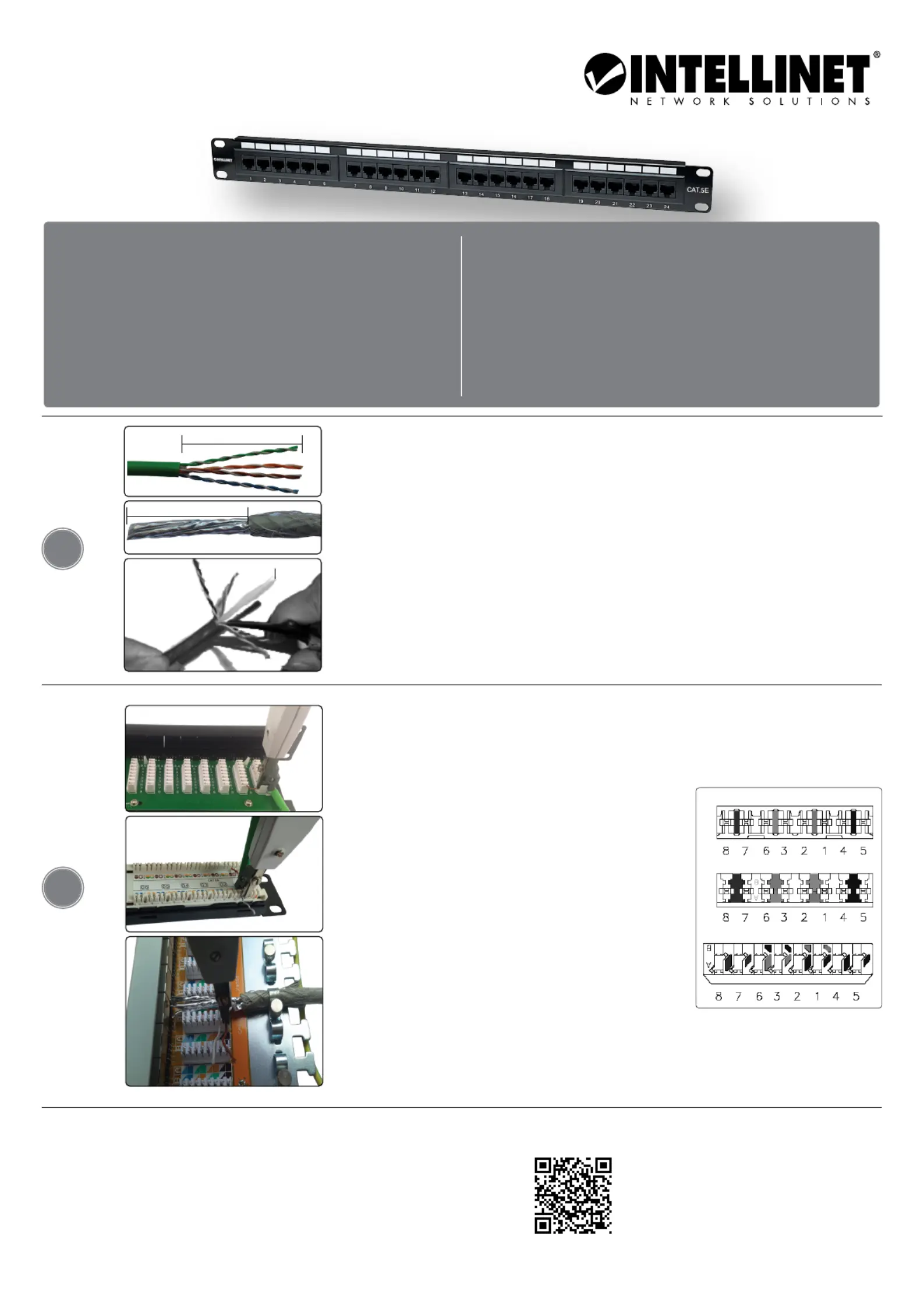

[EN] Note: These instructions can be used for any

Patch Panel in the Intellinet line. Your

model may differ from the one shown.

[DE] Hinweis: Diese Anleitung kann für jedes Patchpanel im

Intellinet-Produktsortiment verwendet werden. Ihr

Modell kann von dem abgebildeten abweichen.

[ES] Nota: Estas instrucciones se pueden usar para cualquier

Panel de Parcheo en la línea de Intellinet. Su

modelo puede diferir del que se muestra.

[FR] Remarque: Ces instructions peuvent être utilisées pour

toute platine de brassage dans la ligne Intellinet.

Votre modèle peut différer de celui illustré.

[PL] Uwaga: Niniejsza instrukcja ma zastosowanie do

każdego Patch Panela z linii Intellinet. Twój

model może różnić się od pokazanego.

[IT] Nota: Queste istruzioni possono essere utilizzate

per qualsiasi Pannello Patch Intellinet. Il tuo

modello potrebbe differire da quello mostrato.

Scan to

product warranty

For additional benefits

or go to:

[EN] Refer to the IDC color codes on the back page to position each wire, and

connect it to the patch panel using a Krone or 110D punch-down tool.

[DE] Mit Hilfe der IDC-Farbcodes auf der Rückseite können Sie die Drähte

richtig positionieren. Legen Sie sie mit einem Krone-oder 110D-Werkzeugs

auf das Patchpanel auf.

[ES] Consulte los códigos de color IDC

en la última página para posicionar

el cable y conéctelo al panel de

conexión utilizando una herramienta

de impacto (Krone o 110D).

[FR] Reportez-vous aux codes de couleur

IDC sur la page inverse pour positionner

chaque fil, et le connecter à la platine

de brassage en utilisant un outil de

perforation pour bornier (Krone ou 110D).

[PL] Odnosząc się do tabeli kodów

kolorystycznych IDC na tylnej stronie

umieść każdą żyłę w złączu i połącz je

z patch panelem używając narzędzia uderzeniowego 110D lub Krone.

[IT] Fare riferimento ai codici colore IDC nel retro della pagina

per posizionare ogni cavo e collegarlo al pannello patch

utilizzando un attrezzo Krone o 110D per cablaggio.

25 mm / 1 in.

UTP

25 mm / 1 in.

FTP

Wire holder

[EN] Strip away 25-30 mm of the cable jacket and separate the wires

into 4 pairs. Cut the wire holder flush with the cable jacket.

[DE] Entfernen Sie ca. 25-30 mm der Kabelisolierung und teilen Sie

die Drähte in 4 Adernpaare auf. Schneiden Sie die Ummantelung

bündig mit dem Kunststoff-Trennelement ab.

[ES] Pele la cubierta del cable de 25 a 30mm y separe los cables en

4 pares. Corte el alambre a ras de la cubierta del cable.

[FR] Dénuder 25-30 mm de la gaine de câble et séparer les fils dans 4

paires. Couper le support de fil au ras de la gaine du câble.

[PL] Zdejmij około 25 – 30 mm izolacji kabla i podziel żyły na 4

pary. Obetnij plastikowy krzyżak równo z izolacją kabla.

[IT] Togliere 25-30 mm di guaina del cavo e separare i fili in 4 coppie.

Tagliare il supporto del cavo a livello con la guaina.

Cat5e Patch Panel

Instructions

Model 513555 Important: Read before use. • Importante: Leer antes de usar.

North & South America

IC Intracom Americas

550 Commerce Blvd.

Oldsmar, FL 34677, USA

Asia & Africa

IC Intracom Asia

4-F, No. 77, Sec. 1, Xintai 5th Rd.

Xizhi Dist., New Taipei City 221, Taiwan

Europe

IC Intracom Europe

Löhbacher Str. 7

D-58553 Halver, Germany

54123678

T568A

T568B

[EN] Attach the cables to a cable manager using cable ties,

then position the patch panel as desired.

[DE] Befestigen Sie die Kabel mit Kabelbindern an der Kabelführung

und positionieren Sie dann das Patchpanel wie gewünscht.

[ES] Conecte los cables a un organizador de cables con bridas,

luego coloque el panel de conexión como desee.

[FR] Fixez les câbles à un gestionnaire de câbles à l’aide de serre-câbles,

puis positionnez le panneau de brassage comme vous le souhaitez.

[PL] Przymocuj kable do prowadnicy kabli za pomocą opasek kablowych,

a następnie ustaw panel krosowy zgodnie z potrzebami.

[IT] Collegare i cavi a un passacavi utilizzando le fascette, quindi

posizionare il pannello patch come desiderato.

IDC COLOR CODES

[EN] [DE] [ES] [FR] [PL] [IT]

Pin 5 Blanc/BleuWhite/Blue Weiß/Blau Blanco/Azul Biały/Niebieski Bianco/Blu

Pin 4 Blue BluBlau Azul Bleu Niebieski

Pin 1 White/Green Biały/ZielonyWeiß/Grün Blanco/Verde Blanc/Vert Bianco/Verde

Pin 2 Green Grün Verde VerdeVert Zielony

Pin 3 White/Orange Weiß/Orange Blanco/Naranja Blanc/Orange Biały/Pomarańczowy Bianco/Arancione

Pin 6 Orange Orange Naranja Orange Pomarańczowy Arancione

Pin 7 White/Brown Weiß/Braun Blanco/Marrón Blanc/Brun Biały/Brązowy Bianco/Marrone

Pin 8 Brown BrązowyBraun Marrón Brun Marrone

Pin 5 White/Blue Weiß/Blau Blanco/Azul Bianco/BluBlanc/Bleu Biały/Niebieski

Pin 4 Blue BluBlau Azul Bleu Niebieski

Pin 1 White/Orange Weiß/Orange Blanco/Naranja Blanc/Orange Biały/Pomarańczowy Bianco/Arancione

Pin 2 Orange Orange Naranja Orange Pomarańczowy Arancione

Pin 3 White/Green Biały/ZielonyWeiß/Grün Blanco/Verde Blanc/Vert Bianco/Verde

Pin 6 Green Grün Verde VerdeVert Zielony

Pin 7 White/Brown Weiß/Braun Blanco/Marrón Blanc/Brun Biały/Brązowy Bianco/Marrone

Pin 8 Brown BrązowyBraun Marrón Brun Marrone

T568AT568B

[EN] : Scan the QR code on the other side or visit:

[DE] : Scannen Sie den QR-Code auf der anderen Seite oder besuchen Sie:

[ES] : Escanee el código QR en el otro lado o visite:

[FR] : Scannez le code QR de l’autre côté ou visitez :

[PL] : Zeskanuj kod QR po drugiej stronie lub odwiedź:

[IT] : Scansiona il codice QR sull’altro lato o visita:
