Seite 1/2

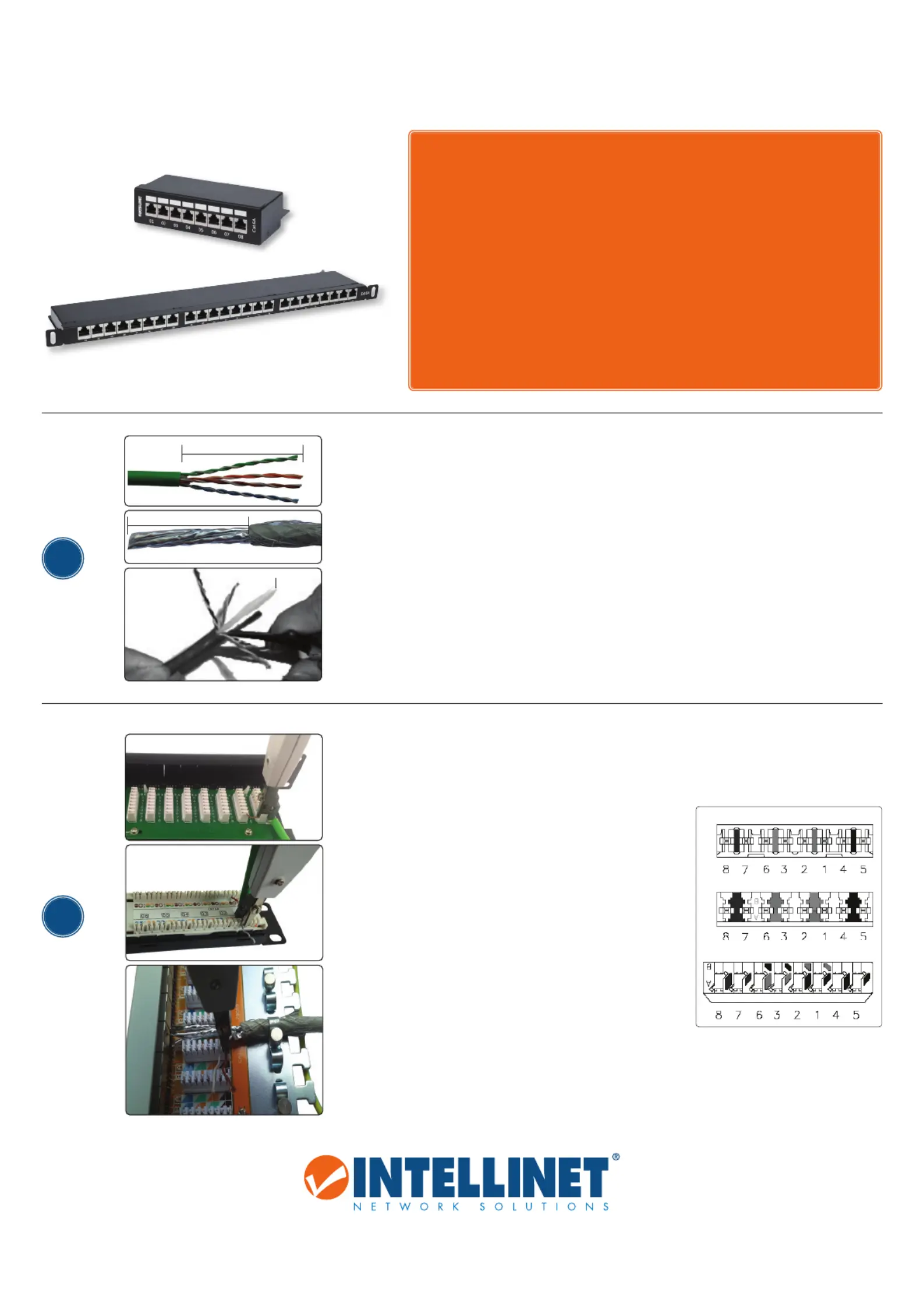

110D

110D / Krone

Krone

[EN] Note: These instructions can be used for any

Patch Panel in the Intellinet line.

[DE] Hinweis: Diese Anleitung kann für jedes Patchpanel im

Intellinet-Produktsortiment verwendet werden.

[ES] Nota: Estas instrucciones se pueden usar para cualquier

Panel de Parcheo en la línea de Intellinet.

[FR] Remarque: Ces instructions peuvent être utilisées pour toute

platine de brassage dans la ligne Intellinet.

[PO] Uwaga: Niniejsza instrukcja ma zastosowanie do

każdego Patch Panela z linii Intellinet.

[IT] Nota: Queste istruzioni possono essere utilizzate

per qualsiasi Pannello Patch Intellinet.

[EN] Refer to the IDC color codes on the back page to position each wire, and

connect it to the patch panel using a Krone or 110D punch-down tool.

[DE] Mit Hilfe der IDC-Farbcodes auf der Rückseite können Sie die Drähte

richtig positionieren. Legen Sie sie mit einem Krone-oder 110D-Werkzeugs

auf das Patchpanel auf.

[ES] Consulte los códigos de color IDC

en la última página para posicionar

el cable y conéctelo al panel de

conexión utilizando una herramienta

de impacto (Krone o 110D).

[FR] Reportez-vous aux codes de couleur

IDC sur la page inverse pour positionner

chaque fil, et le connecter à la platine

de brassage en utilisant un outil de

perforation pour bornier (Krone ou 110D).

[PO] Odnosząc się do tabeli kodów

kolorystycznych IDC na tylnej stronie

umieść każdą żyłę w złączu i połącz je

z patch panelem używając narzędzia uderzeniowego 110D lub Krone.

[IT] Fare riferimento ai codici colore IDC nel retro della pagina

per posizionare ogni cavo e collegarlo al pannello patch

utilizzando un attrezzo Krone o 110D per cablaggio.

25 mm / 1 in.

UTP

25 mm / 1 in.

FTP

Wire holder

[EN] Strip away 25-30 mm of the cable jacket and separate the wires

into 4 pairs. Cut the wire holder flush with the cable jacket.

[DE] Entfernen Sie ca. 25-30 mm der Kabelisolierung und teilen Sie

die Drähte in 4 Adernpaare auf. Schneiden Sie die Ummantelung

bündig mit dem Kunststoff-Trennelement ab.

[ES] Pele la cubierta del cable de 25 a 30mm y separe los cables en

4 pares. Corte el alambre a ras de la cubierta del cable.

[FR] Dénuder 25-30 mm de la gaine de câble et séparer les fils dans 4

paires. Couper le support de fil au ras de la gaine du câble.

[PO] Zdejmij około 25 – 30 mm izolacji kabla i podziel żyły na 4

pary. Obetnij plastikowy krzyżak równo z izolacją kabla.

[IT] Togliere 25-30 mm di guaina del cavo e separare i fili in 4 coppie.

Tagliare il supporto del cavo a livello con la guaina.

intellinetnetwork.com

Important: Read before use. • Importante: Leer antes de usar.

Patch Panel Instructions

Multiple Models

[EN] Place the cables in the holders to keep them neatly

organized, then position the patch panel as desired.

[DE] Platzieren Sie die Kabel in den Klemmleisten zur optimalen

Kabelorganisation und verbauen Sie dann das Patchpanel wie gewünscht.

[ES] Coloque los cables en el panel para mantenerlos perfectamente

organizados, a continuación, coloque el panel de conexiones si lo deseas.

[FR] Placez les câbles dans les supports pour les garder bien organisés,

puis positionnez la platine de brassage comme voulu.

[PO] Umieść przewody w uchwytach kablowych aby je uporządkować,

następnie zamontuj patch panel według potrzeby.

[IT] Posizionare i cavi nei supporti per tenerli ben organizzati,

quindi posizionare il pannello patch se lo si desidera.

IDC COLOR CODES

[EN] [DE] [ES] [FR] [PO] [IT]

Pin 5 White/Blue Weiß/Blau Blanco/Azul Bianco/BluBlanc/Bleu Biały/Niebieski

Pin 4 Blue BluBlau Azul Bleu Niebieski

Pin 1 White/Green Biał y/ZielonyWeiß/Grün Blanco/Verde Blanc/Vert Bianco/Verde

Pin 2 Green Grün Verde VerdeVert Zielony

Pin 3 White/Orange Weiß/Orange Blanco/Naranja Blanc/Orange Biały/Pomarańczowy Bianco/Arancione

Pin 6 Orange Orange Naranja Orange Pomarańczowy Arancione

Pin 7 White/Brown Weiß/Braun Blanco/Marrón Blanc/Brun Biały/Brązowy Bianco/Marrone

Pin 8 Brown BrązowyBraun Marrón Brun Marrone

Pin 5 White/Blue Weiß/Blau Blanco/Azul Bianco/BluBlanc/Bleu Biały/Niebieski

Pin 4 Blue BluBlau Azul Bleu Niebieski

Pin 1 White/Orange Weiß/Orange Blanco/Naranja Blanc/Orange Biały/Pomarańczowy Bianco/Arancione

Pin 2 Orange Orange Naranja Orange Pomarańczowy Arancione

Pin 3 White/Green Biał y/ZielonyWeiß/Grün Blanco/Verde Blanc/Vert Bianco/Verde

Pin 6 Green Grün Verde VerdeVert Zielony

Pin 7 White/Brown Weiß/Braun Blanco/Marrón Blanc/Brun Biały/Brązowy Bianco/Marrone

Pin 8 Brown BrązowyBraun Marrón Brun Marrone

T568AT568B

54123678

T568A

T568B

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

Disposal of Electric and Electronic Equipment (applicable in the E.U. and other countries with separate collection systems)

ENGLISH: This symbol on the product or its packaging means that this product must not be treated as unsorted household

waste. In accordance with EU Directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE), this

electrical product must be disposed of in accordance with the user’s local regulations for electrical or electronic waste.

Please dispose of this product by returning it to your local point of sale or recycling pickup point in your municipality.

DEUTSCH: Dieses auf dem Produkt oder der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht

mit dem Hausmüll entsorgtwerden darf. In Übereinstimmung mit der Richtlinie 2012/19/EU des Europäischen

Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht im

normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt entsorgen möchten,

bringen Sie es bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

ESPAÑOL: Este símbolo en el producto o su embalaje indica que el producto no debe tratarse como residuo

doméstico. De conformidad con la Directiva 2012/19/EU de la UE sobre residuos de aparatos eléctricos y electrónicos

(RAEE), este producto eléctrico no puede desecharse se con el resto de residuos no clasificados. Deshágase de

este producto devolviéndolo a su punto de venta o a un punto de recolección municipal para su reciclaje.

FRANÇAIS: Ce symbole sur Ie produit ou son emballage signifie que ce produit ne doit pas être traité

comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d’équipements

électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous

forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en Ie renvoyant à son point

de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

POLSKI: Jeśli na produkcie lub jego opakowaniu umieszczono ten symbol, wówczas w czasie utylizacji nie wolno

wyrzucać tego produktu wraz z odpadami komunalnymi. Zgodnie z Dyrektywą Nr 2012/19/EU w sprawie zużytego

sprzętu elektrycznego i elektronicznego (WEEE), niniejszego produktu elektrycznego nie wolno usuwać jako nie

posortowanego odpadu komunalnego. Prosimy o usuniecie niniejszego produktu poprzez jego zwrot do punktu

zakupu lub oddanie do miejscowego komunalnego punktu zbiórki odpadów przeznaczonych do recyklingu.

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un

rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche

(RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il

prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

WARRANTY • GARANTIEINFORMATIONEN • GARANTÍA • GARANTIE • GWARANCJI • GARANZIA

intellinetnetwork.com

EN MÉXICO: intellinetsolutions.mx | Póliza de Garantía Intellinet Network Solutions — Datos del importador y responsable ante el consumidor IC Intracom México, S.A.P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán

Izcalli, Estado de México, C.P. 54730, México. • Tel. (55)1500-4500 • La presente garantía cubre los siguientes productos contra cualquier defecto de fabricación en sus materiales y mano de obra. A. Garantizamos los productos de limpieza, aire

comprimido y consumibles, por 60 dias a partir de la fecha de entrega, o por el tiempo en que se agote totalmente su contenido por su propia función de uso, lo que suceda primero. B. Garantizamos los productos con partes móviles por 3 años. C.

Garantizamos los demás productos por 5 años (productos sin partes móviles), bajo las siguientes condiciones: 1) Todos los productos a que se refiere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor. 2) El comercializador

no tiene talleres de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni refacciones, p2-ya que su garantía es de cambio físico. 3) La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que

hayan sido instaladas de fábrica y no incluye en ningún caso el equipo adicional o cualesquiera que hayan sido adicionados al mismo por el usuario o distribuidor. • Para hacer efectiva esta garantía bastará con presentar el producto al distribuidor

en el domicilio donde fue adquirido o en el domicilio de IC Intracom México, S.A.P.I. de C.V., junto con los accesorios contenidos en su empaque, acompañado de su póliza debidamente llenada y sellada por la casa vendedora (indispensable el

sello y fecha de compra) donde lo adquirió, o bien, la factura o ticket de compra original donde se mencione claramente el modelo, número de serie (cuando aplique) y fecha de adquisición. Esta garantía no es válida en los siguientes casos: Si

el producto se hubiese utilizado en condiciones distintas a las normales; si el producto no p2-ha sido operado conforme a los instructivos de uso; o si el producto p2-ha sido alterado o tratado de ser reparado por el consumidor o terceras personas.

REGULATORY STATEMENTS
