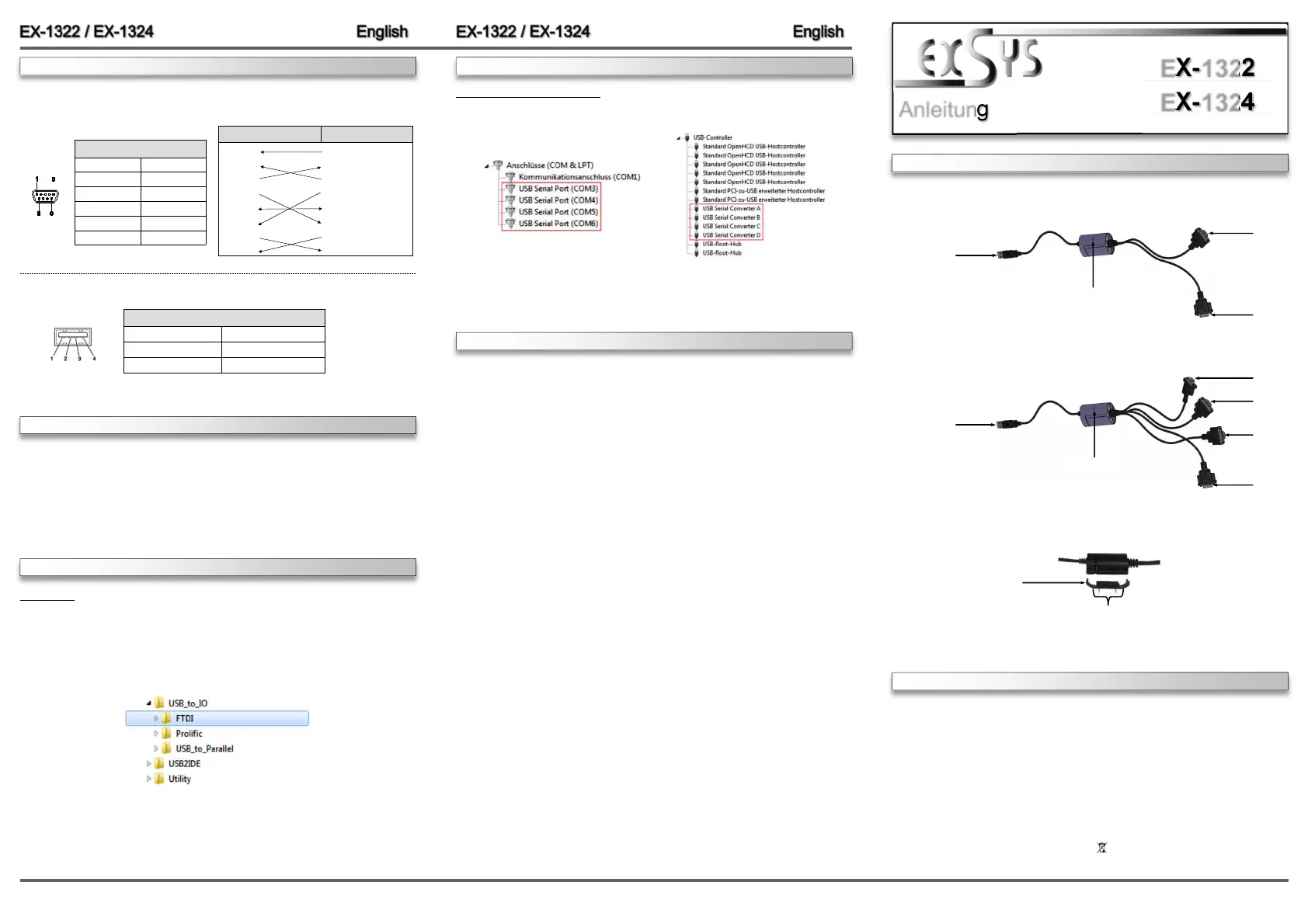

Seite 1/2
Because the designs of computers are different, only general installation instructions are
given. Please refer your computer’s reference manual whenever in doubt.
1. Plug the USB Type-A end of the Adapter cable into the USB host port of your PC or
into an available USB port on a USB hub
2. Connect the RS-232 Serial Devices to the DB9 male connectors of the Adapter
cable.
3. Use the supplied Wall Mounting Kit to fix the plastic housing body of the Adapter
cable in case required, if you need to fix it on a DIN RAIL, you may need to order
the optional DIN RAIL Clips (EX-6999) from your dealer.
4. Proceed with the next section “Installing Drivers” to install the virtual COM port
drivers for your Operating System.
HARDWARE INSTALLATION :
6 5
EX
EX
EX-
-
-1322/1324
1322/1324
1322/1324
English
English
English
EX
EX
EX -
-
-1322/1324
1322/1324
1322/1324
English
English
English
1
Die EX-1322 oder EX-1324 ist ein Kabel mit Umsetzung von USB 2.0 auf zwei respekti-
ve vier RS-232 Schnittstellen mit FIFO 16C550 Ports für den Anschluss von High Speed
Seriellen RS-232 Peripherie Geräten (z.B. Modem, Plotter usw.) Die EX-1322/1324 ist
Hot Plug & Play. Für die Einstellungen der I/O Adressen und Interrupts sind keine
Jumper und Einstellungen notwendig. Sie werden vom System BIOS und beim Installie-
ren des Betriebssystems automatisch vorgenommen. Die EX-1322/1324 hat zusätzlich
noch eine Halterung für Wand– oder Trägerschiene-Befestigung.
BESCHREIBUNG & TECHNISCHE DATEN :
AUFBAU :
Kompatibilität: USB 2.0 Anschluss
Betriebssysteme: WIN 9.x/ME/2000/XP/Server 2003/Vista/7/CE/Linux/MAC
Anschlüsse: 2 x 9 Pin Sub-D Stecker, 1 x USB 2.0 A-Stecker Upstream
Lieferumfang: EX-1322, Anleitung, CD, Wand– oder Din-Rail Halterung
Zertifikate:
/ FCC / RoHS / WEEE DE97424562 / WHQL
CONNECTORS:
DRIVER INSTALLATION :
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.0 / 04.03.11
DB 9M:
Pin Signal Pin Signal Pin Signal
1 CDC 4 DTR 7 RTS
2 RXD 5 GROUND 8 CTS
3 TXD 6 DSR 9 RI
Serial 9 Pin male connectors:
USB B-Connector:
Attention!
Never plug in with
force or in wrong
direction.
Windows XP/Vista/2000/Server 2008&2003/Win7 (32&64-Bit) :
Windows will recognize a new “FT232R USB UART“ and open the hardware assistant.
Please choose manual installation and put the driver CD into your CD-Rom drive. Enter
the Path "D:\USB_to_IO\FTDI\(32_64bit)Win7_XP_Vista_2008_2008R2_2003_2000”.
into the box for the Path/Source and click at . Now Windows search for >next/continue<
the drivers in the specified directory. Follow the hardware assistant and finish the instal-
lation. If Windows recognizes other new devices repeat the above described steps.
Attention! Restart Windows in any case after installing the drivers.
CHECK THE INSTALLED DRIVER:
Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<
that open select Under you should find >Device Manager<. ”Ports (COM and LPT)“
one more new as sample If you see this or similar entries „USB Serial Port„ (COM5).
the module is installed correctly.
INSTALL THE PERIPHERAL DEVICE:
The speed from the serial ports can be set to the maximum baud rate of 115.2Kbaud.
With double click select for example < >Device manager< > USB Serial Port (COM5) .
Now you can select the different settings of baud rate, stop/start-bits etc. This setting
you can use also for the other COM ports.
DRIVER INSTALLATION :
Windows 98/98SE/ME:
Windows will recognize a new “FT232R USB UART“ and open the hardware assistant.
Please choose manual installation and put the driver CD into your CD-Rom drive (as
sample D:) . Now enter the Path “D:\USB_to_IO\FTDI\Win98_ME” into the box for the
Path/Source and click at . Now Windows search for the drivers in the >next/continue<
specified directory. Follow the hardware assistant and finish the installation. If Windows
recognizes other new devices repeat the above described steps. Restart Attention!
Windows in any case after installing the drivers.
CHECK THE INSTALLED DRIVER:
Click at <> < then enter and click at . In the windows Start Run “compmgmt.msc“ >OK<
that open select Under you should find >Device Manager<. ”Ports (COM and LPT)“
one more new as sample If you see this or similar entries „USB Serial Port„ (COM3).
the module is installed correctly.
CHANGE PORT NUMBER:
If you like to change the port number for example COM 3 to COM 5, open the >Device
Manager< >COM3<, >Settings< click at and then >Advance<. There you can change
between COM 3 to 256.
LINUX:
There are drivers available for Linux. The drivers are located in the folder
“D:\USB_to_IO\FTDI\Linux x86_64“ on the driver CD. They are supported by the most
versions of Linux. Because each individual distribution and kernel version of Linux is
different, sadly we cant provide a installation instruction. Please refer to the installation
manual for standard IO ports from your Linux version !
MAC:
There are drivers available for MAC. The drivers are located in the folder
“D:\USB_to_IO\FTDI\MAC OSX or Mac_OS_9_8“ on the driver CD. They are sup-
ported by the most versions of MAC OS. Because each individual version of MAC OS is
different, sadly we cant provide a installation instruction. Please refer to the installation
manual for standard IO ports from your MAC OS version !
Wand– oder Din-Rail
Halterung
RS-232
Port 1
USB A-Stecker
zum PC
RS-232
Port 2
EX-1322
EX-1324
RS-232
Port 1
RS-232
Port 2
RS-232
Port 3
RS-232
Port 4
USB A-Stecker
zum PC
Die Schrauben werden nicht
mitgeliefert
Power LED
Power LED
USB 2.0 A-male connector:
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
2 3 4
EX
EX
EX-
-
-1322/1324
1322/1324
1322/1324
Deutsch
Deutsch
Deutsch
EX
EX
EX-
-
-1322/1324
1322/1324
1322/1324
Deutsch
Deutsch
Deutsch
The EX-1322 or EX-1324 is a plug & play high-speed USB 2.0 to Serial cable for USB
2.0 ports with two or four RS-232 9 pin connectors. It provides each 2 or 4 ports for
devices and 1 uplink USB port for PC. The USB to Serial modules design utilizes the
Chip-Set FTDI with 16C550 UART which incorporates the latest in high speed interface
technology. It is not possible to change the address or IRQ settings manually, they will
be obtained automatically by the system (BIOS) and operating system. The EX-
1322/1324 can use for Wall Mounting or also for DIN RAIL.
DESCRIPTION & TECNICAL INFORMATION :
Compatibility: USB 2.0
Operating system: WIN 9.x/ME/2000/XP/Server 2003/Vista/7/Linux/MAC
Connectors: 2 or 4 x 9 pin RS-232 connector, 1 x USB A-Male Upstream
Extent of delivery: EX-1322 or EX-1324, Manual, CD, Wall Mounting Kit
Certificates:
/ FCC / RoHS / WEEE DE97424562 / WHQL
LAYOUT :
ANSCHLÜSSE:
HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
1322/1324 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1. Verbinden sie nur das Ende des USB A-Stecker von der EX-1322/1324 an die USB
2.0 A-Buchse ihres Computer Systems oder einen freien USB-Anschluss ihres USB
Hub‘s.
2. Verbinden Sie das RS-232 Serielle Gerät an den DB 9 Stecker der EX-1322/1324.
3. Verwenden sie den mitgelieferten Wandmontagesatz um das Plastikgehäuse an
die Wand zu montiere. Für eine Installation auf eine Hutschiene in einem 19“ Rack,
benötigen sie optional unseres Din-Rail Kit EX-6999.
4. Installieren Sie jetzt die Treiber und gehen zum nächsten Abschnitt „Treiber Instal-
lation“.
TREIBER INSTALLATION :
Windows XP/Vista/2000/Server 2008&2003/Win7 (32&64-Bit) :
Windows erkennt automatisch einen neuen „ “. Legen Sie die Treiber FT232R USB UART
CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach
dem Treiber suchen. Sondern geben sie folgenden Pfad in das Feld “Quelldatei Pfad etc.“
ein. Die Treiber liegen in dem Verzeichnis
"D:\USB_to_IO\FTDI\(32_64bit)Win7_XP_Vista_2008_2008R2_2003_2000”.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS:
Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“
auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. „Anschlüsse
(COM und LPT)“ „USB Serial Port (COM5) bis (COM8)“ neue Einträge und unter
„Universeller Serieller Bus Controller“ den Eintrag sehen. „USB Serial Converter“
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von
115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port
(COM3)< . öffnen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-
bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die
gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.
User Manual
User Manual
Vers. 1.0 / 04.03.11
Pin Signal Pin Signal Pin Signal
1 CDC 4 DTR 7 RTS
2 RXD 5 GROUND 8 CTS
3 TXD 6 DSR 9 RI
Seriell 9 Pin D-SUB Stecker:
DB 9M:
TREIBER INSTALLATION :
Windows 98/98SE/ME:
Windows findet einen neuen “FT232R USB UART“. Legen Sie die Treiber CD in Ihr CD
-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber
suchen. Geben sie “D:\USB_to_IO\FTDI\Win98_ME” in das Feld “Quelldatei Pfad etc.“
ein.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Klicken Sie auf < > < geben sie ein und klicken sie Start Ausführen “compmgmt.msc“
auf . Wählen sie nun Dort müssten Sie unter >OK< >GeräteManager<. „Anschlüsse
(COM und LPT)“ „USB Serial Port (COM5) bis (COM8)“ neue Einträge und unter
„Universeller Serieller Bus Controller“ den Eintrag sehen. „USB Serial Converter“
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von
115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port
(COM3)< . öffnen Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-
bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die
gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.
ÄNDERN DER COM ADRESSE:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
LINUX:
Es gibt für diese Karte Linux Treiber. Die Treiber befinden sich im Verzeichnis
“D:\USB_to_IO\FTDI\Linux x86_64“ auf der Treiber CD. Sie werden unter den meisten
Linux Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen
sehr von einander unterscheiden können wir ihnen leider hier keine Installationsanwei-
sung geben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer Linux
Version.
MAC:
Es gibt für diese Karte MAC Treiber. Die Treiber befinden sich im Verzeichnis
“D:\USB_to_IO\FTDI\MAC OSX oder Mac_OS_9_8“ auf der Treiber CD. Sie werden
unter den meisten MAC OS Versionen unterstützt. Da sich die einzelnen Versionen von
einander unterscheiden können wir ihnen leider hier keine Installationsanweisung ge-
ben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer MAC OS
Version.
USB A Buchse: USB 2.0 A-Buchse:
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
Wall– or Din-Rail
Mounting Kit
RS-232
Port 1
To Host
USB 2.0 Port
RS-232
Port 2
EX-1322
EX-1324
RS-232
Port 1
RS-232
Port 2
RS-232
Port 3
RS-232
Port 4
Mounting Screws (not included)
Power LED
To Host
USB 2.0 Port

Produktspezifikationen

Marke: EXSYS
Kategorie: Kabel für PCs und Peripheriegeräte
Modell: EX-1322

Brauchst du Hilfe?

Wenn Sie Hilfe mit EXSYS EX-1322 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Kabel für PCs und Peripheriegeräte EXSYS

EXSYS

EXSYS EX-1303 Bedienungsanleitung

12 September 2024
EXSYS

EXSYS EX-1311-2 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-2311-2F Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-1322 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-K1552V Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-49010 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-1309-9 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-1345 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-47900 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-49035 Bedienungsanleitung

30 August 2024

Bedienungsanleitung Kabel für PCs und Peripheriegeräte

Neueste Bedienungsanleitung für -Kategorien-

APC

APC AR7586 Bedienungsanleitung

8 Oktober 2024
Goobay

Goobay 68874 Bedienungsanleitung

1 Oktober 2024
Goobay

Goobay 61259 Bedienungsanleitung

1 Oktober 2024
Kogan

Kogan KAHBCSPLT4A Bedienungsanleitung

1 Oktober 2024
Digitus

Digitus HD15/HD15 1.8m Bedienungsanleitung

30 September 2024
Netgear

Netgear AGM731F Bedienungsanleitung

29 September 2024
Laserliner

Laserliner PersonalCable Bedienungsanleitung

24 September 2024
Hama

Hama 00200334 Bedienungsanleitung

23 September 2024
StarTech.com

StarTech.com USBAUB1MBK Bedienungsanleitung

21 September 2024
StarTech.com

StarTech.com USBAUB3MBK Bedienungsanleitung

21 September 2024
