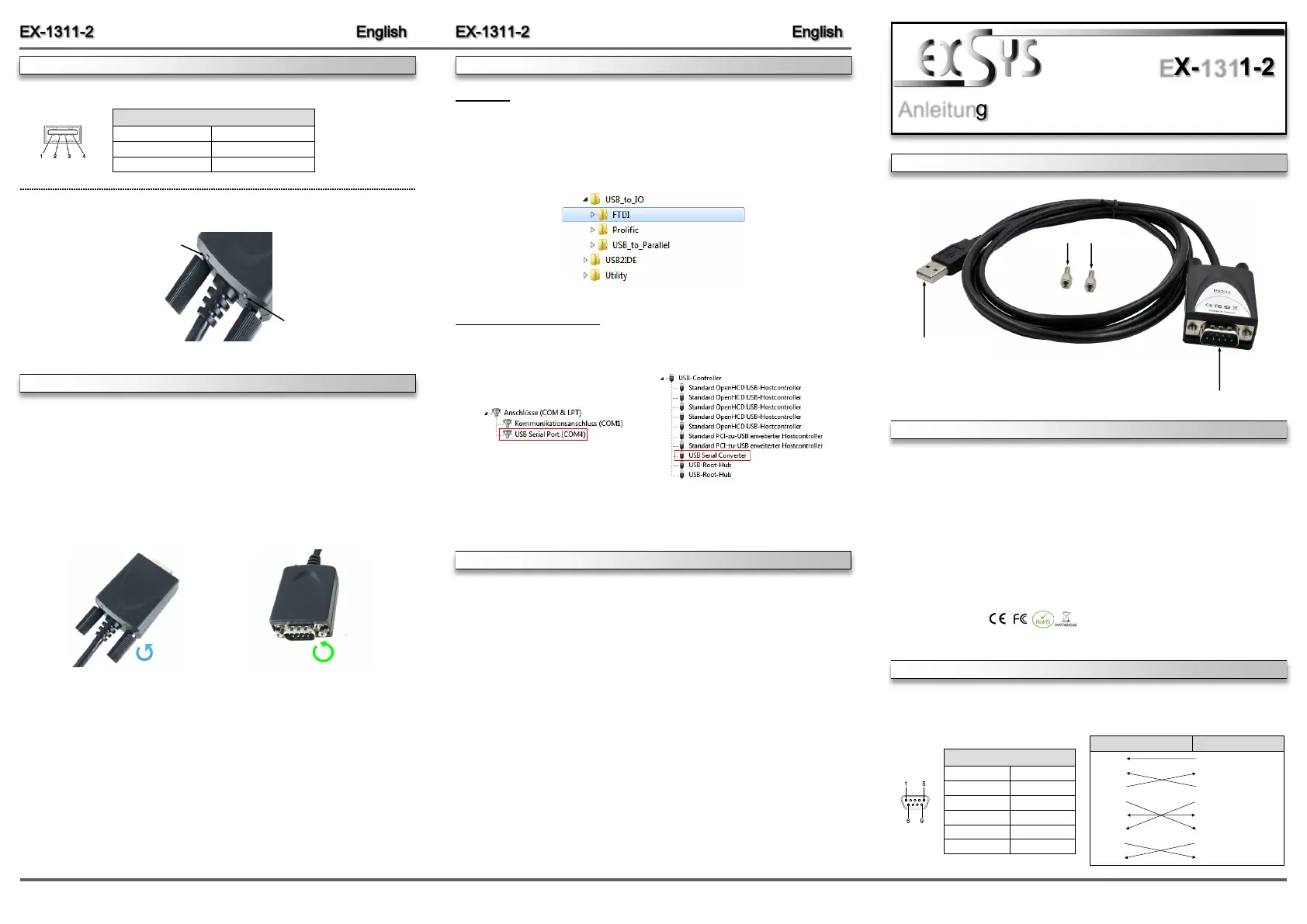

Seite 1/2

6 5

Die EX 1311 2 ist ein Modul zur Umsetzung von USB 2.0 auf eine RS- - -232 Schnittstelle mit

FIFO 16C550 Port für den Anschluss von High Speed Seriellen RS 232 Peripherie Geräten -

(z.B. Modem, Plotter usw.). Die EX 1311 2 ist mit einem USB 2.0 A Stecker zum Anschluss an - - -

den PC und einem RS 232 seriellen 9 Pin Stecker ausgestattet. Das USB Modul ist Hot Plug & -

Play fähig. Für die Einstellungen der I/O Adressen und Interrupts sind keine Jumper und Ein-

stellungen notwendig, da die Einstellungen automatisch vom System BIOS und bei der Installa-

tion des Betriebssystems vorgenommen werden.

Kompatibilität: USB 1.1 & 2.0

Betriebssysteme: Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC

Anschlüsse: 1x USB 2.0 A Stecker, 1x 9 Pin Stecker Seriell RS 232 - -

Lieferumfang: EX 1311 2, Treiber CD, Anleitung - -

Zertifikate:

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 01.11.17

E 131

ANSCHLÜSSE & STATUS LED‘S

USB 2.0 A Stecker -

zum Anschluss an PC

S1: 9 Pin Stecker Seriell RS 232-

2x Sechskantmuttern

9 Pin Stecker Seriell RS 232-

Pin Signal Pin Signal

1 DCD 6 DSR

2 RXD 7 RTS

3 TXD 8 CTS

4 DTR 9 RI

5 GND

DB 9M Verdrahtung RS- 232

DB9 (EX 1311 2) RS 232 (Endgerät)- - -

1 DCD 1 DCD

2 RXD 2 RXD

3 TXD 3 TXD

4 DTR 4 DTR

5 GND 5 GND

6 DSR 6 DSR

7 RTS 7 RTS

8 CTS 8 CTS

RS 232 Anschlussbelegung:-

HARDWARE INSTALLATION

Because there are large differences between PC’s, we can give you only a general installation

guide for the EX-1311 2. Please refer your computers reference manual whenever in doubt.-

1. Connect the EX 1311 2 USB to the USB A Port at the your PC. - - -

2. If you would like to screw the serial cable to the 9 Pin connector of the EX -1311 2, then -

unscrew the screws (see Picture 1) and screw the supplied hexagon nuts into the holes on

the EX 1311 2 (see Picture 2). Now you can attach the serial cable to the EX 1311 2.- - - -

CLEANING

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

CONNECTORS & STATUS LED‘S

USB A Plug:-

USB 2.0 A Plug-

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA 4 GND -

Picture 1 Picture 2

Remove the Screws Insert the Hexagon Nuts

3. When you are ready you can start your PC and continue with the point „Driver Installation“.

Status LED‘s:

RXD

TXD

DRIVER INSTALLATION

Windows

After the hardware installation Windows will recognize the device automatically and install the

drivers. If the driver shoul not be installed automatically, please insert the Driver CD into your

CD Rom drive (e.g. Drive D:) and open the folder „USB_to_IO/FTDI“. Please select the folder -

with your operating system and install the driver (see Picture). Follow the hardware assistant

and finish the installation. Restart your PC in any case after installing the drivers.Important!

CHECK INSTALLED DRIVER

Open the . Now you should see at „>Device manager< Ports (COM & LPT)“ and „USB-

Controller “ the following new entry:

If you see this or a similar information the device is installed correctly.

2 3 4

HARDWARE INSTALLATION

TREIBER INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s

gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 1311- -2 geben. Bei Unklar-

heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schließen Sie die EX -1311 2 an eine USB A- -Buchse Ihres PC‘s an.

2. Falls Sie das serielle Kabel mit dem 9 Pin Anschluss der EX -1311 2 verschrauben möchte, -

dann schrauben Sie nun die Rändelschrauben heraus (siehe Abbildung 1) und schrauben Sie

hierfür die mitgelieferten Sechskantmuttern in die Löcher an der EX-1311 2 ein (siehe Abbil--

dung 2). Nun können Sie das serielle Kabel an der EX 1311- -2 befestigen.

REINIGUNG

Windows

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adap-

terund installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie

nun die Treiber CD in Ihr CD ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner -

„USB_to_IO/FTDI“. Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie

die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die

Installation ab. Starten Sie Ihren PC nach der Installation neu.Wichtig!

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes

Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte

darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden

Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

ANSCHLÜSSE & STATUS LED‘S

USB A Stecker:-

USB 2.0 A Stecker-

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA 4 GND -

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den > <. Jetzt müssten Sie unter „ Geräte Manager-Anschlüsse (COM & LPT)“ und

unter „ USB-Controller“ folgenden Eintrag sehen:

Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1311-2 richtig installiert.

The EX 1311 2 are plug & play high- - -speed USB 2.0 to Serial module for USB 2.0 ports with up

to one RS 232 9 pin connector. The EX 1311 2 provides one USB 2.0 A Plug for connect to PC - - - -

and one 9 Pin serial RS 232 connector. The USB to Serial module design utilizes the Chip Set - -

FTDI with 16C550 UART. It is not possible to change the address or IRQ settings manually,

they will be obtained automatically by the operating system.

Compatibility: USB 1.1 & 2.0

Operating Systems: Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC

Connectors: 1x USB 2.0 A Plug, 1x 9 Pin Serial RS 232 Connector - -

Extent of delivery: EX 1311 2, Driver CD, Manual - -

Certificates:

DESCRIPTION & TECHNICAL INFORMATION

LAYOUT

Manua

Vers. 1.0 / 01.11.17

E 131

CONNECTORS & STATUS LED‘S

USB 2.0 A Plug -

for connection to PC

S1: 9 Pin Serial RS 232 Connector-

2x Hexagon Nuts

9 Pin Serial RS 232 Connector-

Pin Signal Pin Signal

1 DCD 6 DSR

2 RXD 7 RTS

3 TXD 8 CTS

4 DTR 9 RI

5 GND

DB 9M RS 232 Cable Wiring-

DB9 (EX 1311 2) RS 232 (Device)- - -

1 DCD 1 DCD

2 RXD 2 RXD

3 TXD 3 TXD

4 DTR 4 DTR

5 GND 5 GND

6 DSR 6 DSR

7 RTS 7 RTS

8 CTS 8 CTS

RS 232 Pin Assignments:-

Abbildung 1 Abbildung 2

Entfernen der Rändelschrauben Einsetzen der Sechskantmuttern

3. Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation“ fortfahren.

Status LED‘s:

RXD

TXD
