EXSYS EX-1301-2 Bedienungsanleitung

EXSYS Kabel für PCs und Peripheriegeräte EX-1301-2

Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für EXSYS EX-1301-2 (2 Seiten) in der Kategorie Kabel für PCs und Peripheriegeräte. Dieser Bedienungsanleitung war für 11 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Download PDF
Seite 1/2
6 5
EXEXEX---130113011301---222 EnglishEnglishEnglish EXEXEX---130113011301---222 EnglishEnglishEnglish
1
Die EX-1301-2 ist ein Modul zur Umsetzung von USB auf eine RS-232 Schnittstelle mit
FIFO 16C550 Ports für den Anschluss von High Speed Seriellen RS-232 Peripherie
Geräten (z.B. Modem, Plotter usw.) Das USB Modul ist Hot Plug & Play fähig. Für die
Einstellungen der I/O Adressen und Interrupts sind keine Jumper und Einstellungen
notwendig. Sie werden vom System BIOS und beim Installieren des Betriebssystems
automatisch vorgenommen.
BESCHREIBUNG & TECHNISCHE DATEN :
AUFBAU :
Kompatibilität: USB 1.1 & 2.0 Anschluss
Betriebssysteme: WIN 9.x/ME/2000/XP/Server 2003/Vista/Linux/MAC
Anschlüsse: 1 x 9 Pin Sub-D Stecker, 1 x USB A-Buchse
Lieferumfang: EX-1301-2, Anleitung, CD,
Zertifikate: / FCC / RoHS / WEEE DE97424562 / WHQL
DRIVER INSTALLATION :
JUMPER EINSTELLUNG & ANSCHLÜSSE:
CLEANING :
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
Pin Signal Pin Signal Pin Signal
1 CDC 4 DTR 7 RTS
2 RXD 5 GROUND 8 CTS
3 TXD 6 DSR 9 RI
Seriell 9 Pin D-SUB Stecker:
DB 9M:
USB A Buchse: USB 2.0 A-Buchse:
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
Achtung!
Stecker nie umge-
kehrt oder mit
Gewalt einstecken.
Windows 9.x and ME:
Windows will recognize a new “FT232R USB UART“ and open the hardware assistant.
Please choose manual installation and put the driver CD into your CD-Rom drive ( as
sample D: ) . Now enter the Path “D:\USB_to_IO\FTDI\Win2000_2003_XP_VISTA”
into the box for the Path/Source and click at . Now Windows search for >next/continue<
the drivers in the specified directory. Follow the hardware assistant and finish the instal-
lation. If Windows recognizes other new devices repeat the above described steps.
Attention! Restart Windows in any case after installing the drivers.
CHECK THE INSTALLED DRIVER:
Click at Start<>Run< then enter “compmgmt.msc“ and click at . In the windows >OK<
that open select >Device Manager<. Under ”Ports (COM and LPT)“ you should find
one more new „USB Serial Port„ as sample If you see this or similar entries (COM5).
the module is installed correctly.
INSTALL THE PERIPHERAL DEVICE:
The speed from the serial ports can be set to the maximum baud rate of 115.2Kbaud.
With double click select for example >Device manager< > USB Serial Port (COM5)<.
Now you can select the different settings of baud rate, stop/start-bits etc. This setting
you can use also for the other COM ports.
Windows 2000 XP Vista Server 2000 and Server 2003 (32-bit):
Windows will recognize a new “FT232R USB UART“ and open the hardware assistant.
Please choose manual installation and put the driver CD into your CD-Rom drive (as
sample D: ) . Now enter the Path “D:\USB_to_IO\FTDI\Win2000_2003_XP_VISTA”
into the box for the Path/Source and click at . Now Windows search for >next/continue<
the drivers in the specified directory. Follow the hardware assistant and finish the instal-
lation. If Windows recognizes other new devices repeat the above described steps.
Attention! Restart Windows in any case after installing the drivers.
CHECK THE INSTALLED DRIVER:
Click at Start<>Run< then enter “compmgmt.msc“ and click at . In the windows >OK<
that open select >Device Manager<. Under ”Ports (COM and LPT)“ you should find
one more new „USB Serial Port„ as sample If you see this or similar entries (COM3).
the module is installed correctly.
CHANGE PORT NUMBER:
If you like to change the port number for example COM 3 to COM5, open the >Device
Manager< click at >COM3<, >Settings< and then >Advance<. There you can change
between COM 3 to 256.
Windows 2000 XP Vista Server 2000 and Server 2003 (64-bit):
Windows will recognize a new “FT232R USB UART“ and open the hardware assistant.
Please choose manual installation and put the driver CD into your CD-Rom drive (as
sample D: ). Now enter the Path “D:\USB_to_IO\FTDI\Win2003_XP_VISTA(x64)” into
the box for the Path/Source and click at >next/continue<. Now Windows search for the
drivers in the specified directory. Follow the hardware assistant and finish the installa-
tion. If Windows recognizes other new devices repeat the above described steps. Atten-
tion! Restart Windows in any case after installing the drivers.
CHECK THE INSTALLED DRIVER:
Click at Start<>Run< then enter “compmgmt.msc“ and click at . In the windows >OK<
that open select >Device Manager<. Under ”Ports (COM and LPT)“ you should find
one more new „USB Serial Port„ as sample If you see this or similar entries (COM3).
the module is installed correctly.
CHANGE PORT NUMBER:
If you like to change the port number for example COM 3 to COM5, open the >Device
Manager< click at >COM3<, >Settings< and then >Advance<. There you can change
between COM 3 to 256.
DRIVER INSTALLATION :
LINUX:
There are drivers available for Linux. The drivers are located in the folder
“D:\USB_to_IO\FTDI\Linux“ on the driver CD. They are supported by the most ver-
sions of Linux. Because each individual distribution and kernel version of Linux is differ-
ent, sadly we cant provide a installation instruction. Please refer to the installation man-
ual for standard IO ports from your Linux version !
MAC:
There are drivers available for MAC. The drivers are located in the folder
“D:\USB_to_IO\FTDI\“ on the driver CD. They are supported by the most versions of
MAC OS. Because each individual version of MAC OS is different, sadly we cant pro-
vide a installation instruction. Please refer to the installation manual for standard IO
ports from your MAC OS version !
BedienungsanleitungBedienungsanleitung
Vers. 1.0 / 30.06.08
HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1301-2
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computer-
systems.
1. Verbinden sie nur das Ende (A-Stecker) des mitgelieferten Kabels mit der USB A-
Buchse an ihrem PC.
USB A–Anschluss
S1 9 Pin Stecker Seriell RS-232
2 3 4
EXEXEX---130113011301---222 DeutschDeutschDeutsch EXEXEX---130113011301---222 DeutschDeutschDeutsch
The EX-1301-2 is a plug & play high-speed USB to Serial module for USB 1.1 and 2.0
ports with one RS232 9Pin connector. The USB to Serial modules design utilizes the
Chip-Set FTDI with 16C550 UART which incorporates the latest in high speed interface
technology. It is not possible to change the address or IRQ settings manually, they will
be obtained automatically by the system (BIOS) and operating system.
Compatibility: USB 1.1 & USB 2.0
Operating system: WIN 9.x/ME/2000/XP/Server 2003/Vista/Linux/MAC
Connectors: 9Pin RS232 connector, 1 x USB A-Port
Extent of delivery: EX-1301-2, manual, CD
Certificates: / FCC / RoHS / WEEE DE97424562 / WHQL
JUMPER SETTING & CONNECTORS:
TREIBER INSTALLATION :
Windows 9.x und ME:
Windows 9.x oder ME erkennt automatisch einen neuen „FT232R USB UART“. Legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automa-
tisch nach dem Treiber suchen. Sondern geben sie folgenden Pfad in das Feld “Quelldatei
Pfad etc.“ ein. Die Treiber liegen in dem Verzeichnis "D:\USB_to_IO\FTDI\WIN98_ME”.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS:
Klicken Sie auf ein und klicken sie Start< >Ausführen< geben sie “compmgmt.msc“
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)“ neue Einträge „USB Serial Port (COM5) bis (COM8)“ und unter
„Universeller Serieller Bus Controller“ „USB Serial Converter“ den Eintrag sehen.
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von
115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port
(COM3)< öffnen. Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-
bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die
gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.
Windows 2000 XP Vista Server 2000 und Server 2003 (32-bit):
Windows findet einen neuen “FT232R USB UART“. Legen Sie die Treiber CD in Ihr CD
-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber
suchen. Geben sie “D:\USB_to_IO\FTDI\Win2000_2003_XP_VISTA” in das Feld
“Quelldatei Pfad etc.“ ein.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Klicken Sie auf ein und klicken sie Start< >Ausführen< geben sie “compmgmt.msc“
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)“ neue Einträge „USB Serial Port (COM5) bis (COM8)“ und unter
„Universeller Serieller Bus Controller“ „USB Serial Converter“ den Eintrag sehen.
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von
115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port
(COM3)< öffnen. Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-
bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die
gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.
ÄNDERN DER COM ADRESSE:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
Windows 2000 XP Vista Server 2000 und Server 2003 (64-bit):
Windows findet einen neuen “FT232R USB UART“. Legen Sie die Treiber CD in Ihr CD
-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber
suchen. Geben sie “D:\USB_to_IO\FTDI\Win2003_XP_VISTA(x64)” in das Feld
“Quelldatei Pfad etc.“ ein.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Klicken Sie auf ein und klicken sie Start< >Ausführen< geben sie “compmgmt.msc“
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)“ neue Einträge „USB Serial Port (COM5) bis (COM8)“ und unter
„Universeller Serieller Bus Controller“ „USB Serial Converter“ den Eintrag sehen.
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von
115.2Kbaud eingestellt werden. Zum Beispiel mit Doppelklick den >USB Serial Port
(COM3)< öffnen. Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stopp-
bits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die
gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.
REINIGUNG :
Zur Reinigung des Gerätes verwenden sie bitte ausschliesslich ein trockenes nicht
faserndes Tuch und entfernen sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten dass keine Fasern des Tuchs in der Buchse verblei-
ben. Verwenden sie zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
TREIBER INSTALLATION :
ÄNDERN DER COM ADRESSE:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
LINUX:
Es gibt für diese Karte Linux Treiber. Die Treiber befinden sich im Verzeichnis
“D:\USB_to_IO\FTDI\Linux“ auf der Treiber CD. Sie werden unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
von einander unterscheiden können wir ihnen leider hier keine Installationsanweisung
geben. Bitte halten sie sich an die Installationsanweisung für Standard IO Ports ihrer
Linux Version.
MAC:
Es gibt für diese Karte MAC Treiber. Die Treiber befinden sich im Verzeichnis
“D:\USB_to_IO\FTDI\“ auf der Treiber CD. Sie werden unter den meisten MAC OS
Versionen unterstützt. Da sich die einzelnen Versionen von einander unterscheiden
können wir ihnen leider hier keine Installationsanweisung geben. Bitte halten sie sich an
die Installationsanweisung für Standard IO Ports ihrer MAC OS Version.
DB 9M:
Pin Signal Pin Signal Pin Signal
1 CDC 4 DTR 7 RTS
2 RXD 5 GROUND 8 CTS
3 TXD 6 DSR 9 RI
Serial 9 Pin male connector:
USB A-Connector: USB 2.0 A-connector:
Pin Signal Pin Signal
1 VCC 4 GND
2 DATA-
3 DATA+
Attention!
Never plug in with
force or in wrong
direction.
DESCRIPTION & TECNICAL INFORMATION :
LAYOUT :

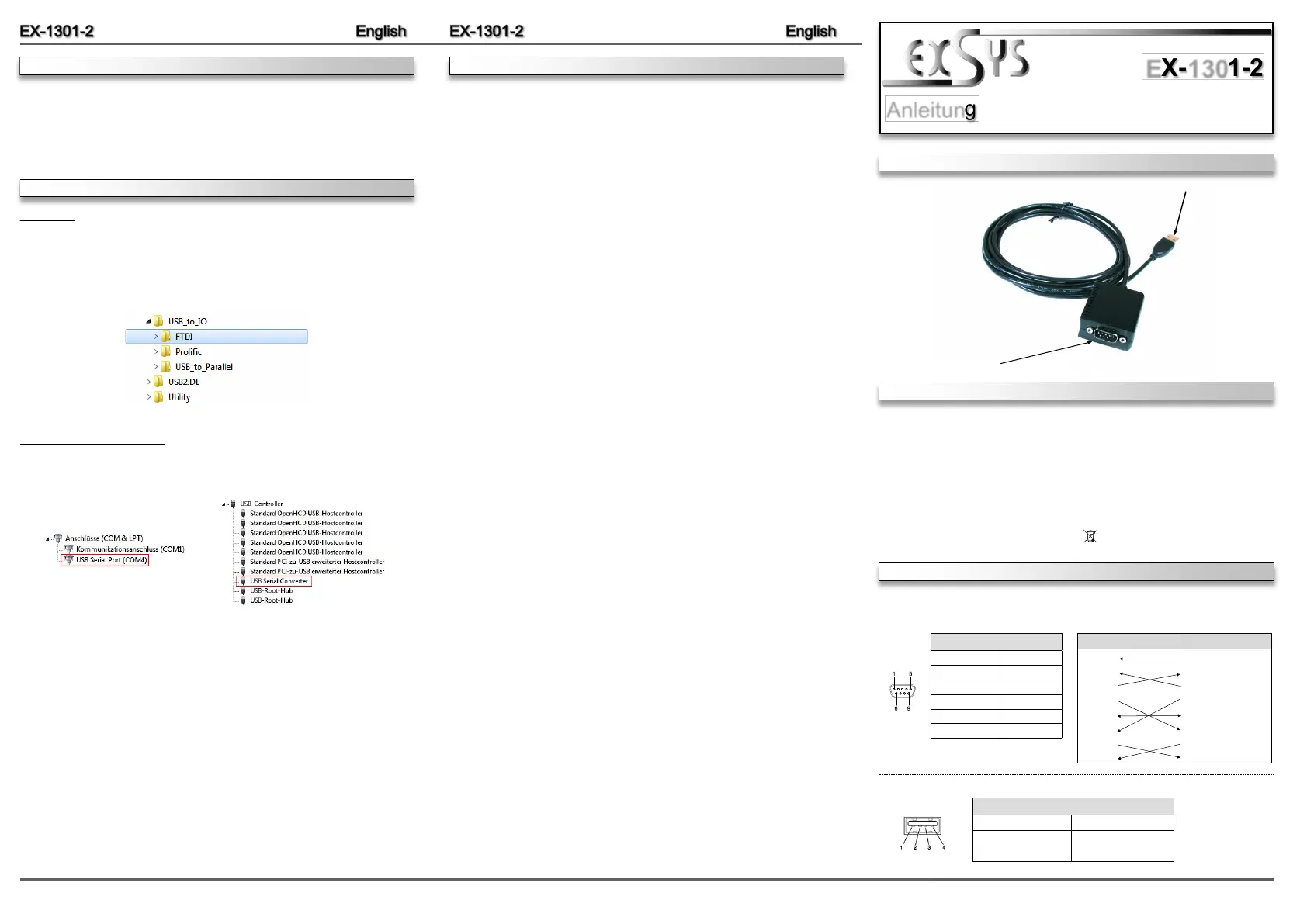

User ManualUser Manual
Vers. 1.0 / 30.06.08
HARDWARE INSTALLATION :
Because the designs of computers are different, only general installation instructions are
given. Please refer your computer’s reference manual whenever in doubt.
1. Connect the end from the USB cable ( A-Plug ) to the USB A-connector at your PC.
USB A–Port
S1 9 Pin Serial RS-232 connector

Produktspezifikationen

Marke: EXSYS
Kategorie: Kabel für PCs und Peripheriegeräte
Modell: EX-1301-2

Brauchst du Hilfe?

Wenn Sie Hilfe mit EXSYS EX-1301-2 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Kabel für PCs und Peripheriegeräte EXSYS

EXSYS

EXSYS EX-1303 Bedienungsanleitung

12 September 2024
EXSYS

EXSYS EX-1311-2 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-2311-2F Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-1322 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-K1552V Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-49010 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-1309-9 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-1345 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-47900 Bedienungsanleitung

30 August 2024
EXSYS

EXSYS EX-49035 Bedienungsanleitung

30 August 2024

Bedienungsanleitung Kabel für PCs und Peripheriegeräte

Neueste Bedienungsanleitung für -Kategorien-

APC

APC AR7586 Bedienungsanleitung

8 Oktober 2024
Goobay

Goobay 68874 Bedienungsanleitung

1 Oktober 2024
Goobay

Goobay 61259 Bedienungsanleitung

1 Oktober 2024
Kogan

Kogan KAHBCSPLT4A Bedienungsanleitung

1 Oktober 2024
Digitus

Digitus HD15/HD15 1.8m Bedienungsanleitung

30 September 2024
Netgear

Netgear AGM731F Bedienungsanleitung

29 September 2024
Laserliner

Laserliner PersonalCable Bedienungsanleitung

24 September 2024
Hama

Hama 00200334 Bedienungsanleitung

23 September 2024
StarTech.com

StarTech.com USBAUB1MBK Bedienungsanleitung

21 September 2024
StarTech.com

StarTech.com USBAUB3MBK Bedienungsanleitung

21 September 2024
