Seite 1/7
R - ev.041014 JA www.elitescreens.com 1
ezFrame &
Sable Frame Series
Fixed&Frame&Projection&Screen&
User’s&Guide&
Hardware and Parts List
1. Frame Parts x 6 pcs (4 top horizontal vertical /bottom frame pcs + 2 side frame pcs)
2. Tension Rods x 6 pcs (4 top/bottom rods + 2 side rods)
3 . Screen Material x 1 pc
4 . Center joints x 2 pcs
5. Elbow Joints x 4 pcs
6. Wall brackets x – 3 2 pcs (depending on model/size)
7 . M5x50 wood screws x 6 pcs
8. Hollow wall anchor x 6 pcs
9 . M5x15 screws x 16 pcs
10. Center Support Bar x 1 2 pcs (dep– ending on model/size)
11 – . Support joiner x 2 4 pcs (depending on model/size)
12 – . Fix Plates x 60 180 pcs (depending on model/size)
Note: Please make sure all parts are included in your package before proceeding to assemble your Elite
Screens fixed frame projection screen.
FRAME ASSEMBLY

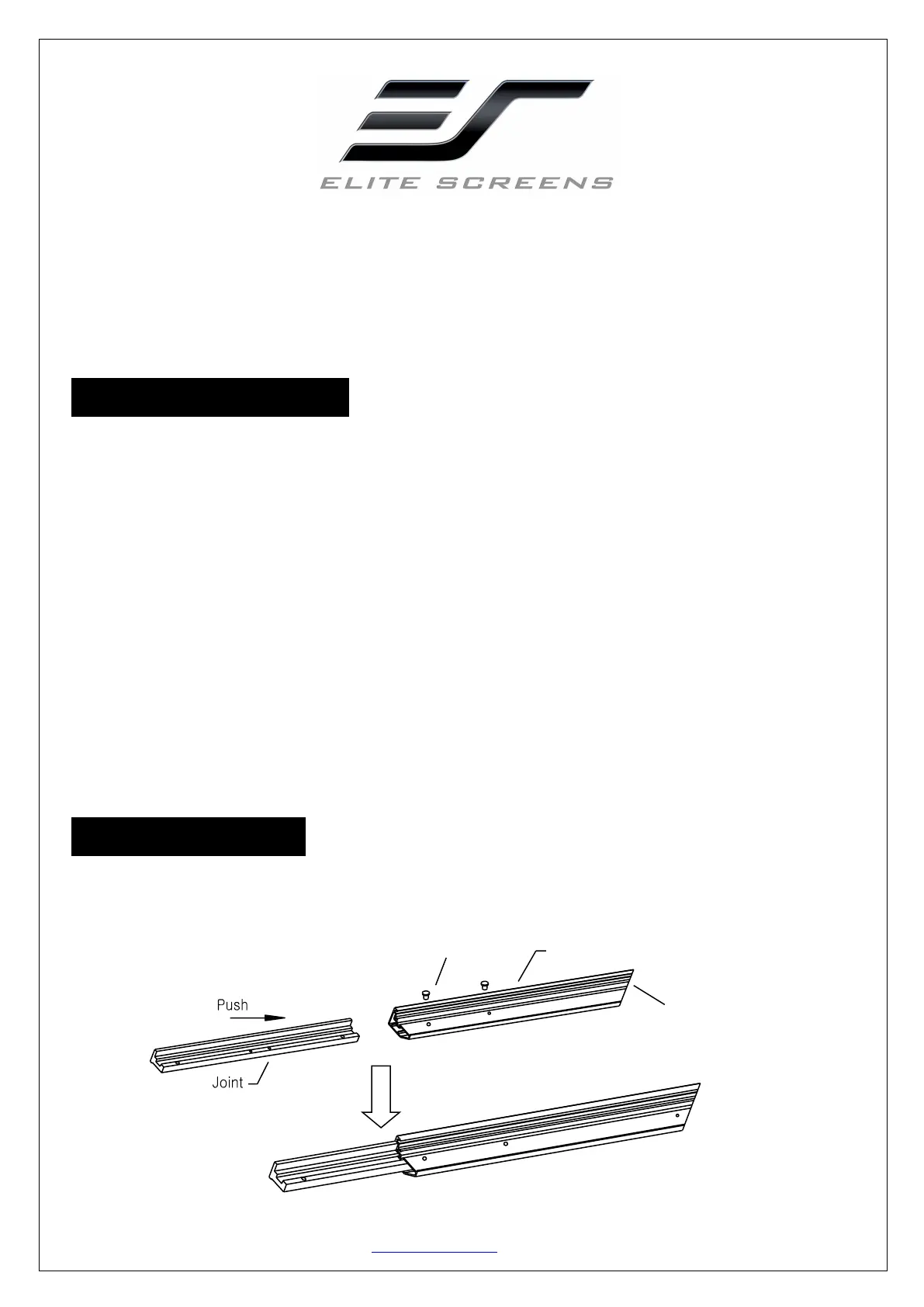

1. Insert the center joint connector into to one of the 1/2 horizontal frames and fasten it with two M5x15 screws.
bevel connection
½ Horizontal Frame
M5×15 screws
R - ev.041014 JA www.elitescreens.com 2
Push
Push
Short frame
Short frame
2. Insert the other 1/2 horizontal frame piece to the center joint connector and fasten it with two M5x15 screws.
Repeat steps 1 and 2 for assembling the second horizontal frame.
Note : a. 2 long frames should be assembled for a screen.
b. not until all frame pieces have been Do tighten the screws completely assembled correctly.
3. Insert both elbow joint connectors into the long horizontal frame and then fasten it with two M5x15 screws (see
F . Tig.1) hen insert the vertical short frames fig.1.2and fasten them with screws ( )
&
bevel connection
½ Long Frame
Push
Horizontal Long Frame
M5×15 screws
M5×15 screws
M5×15 screws
Screw
(F ig.1.1)
Push Push
Joint
Long frame
( fig.1)
(F ) ig.1.2
R - ev.041014 JA www.elitescreens.com 3
Push
Push
( fig.2)
Insert the exposed ends of the joint connectors
into the short (vertical) frame and align the four
corners so that they meet at perfect right angles
Tension Rod (Horizontal) x 4
Tension Rod (Vertical) x 2
4. Joi n&all&four&frame &pa rts&tog eth er&follo w in g &the&ste ps &sho w n&b elo w .& ! "#$%&'&
( ( ( ( )*+,-(./,0(122,345,67(85,12,(892/(2#395+10,*925:(+/,(+;*(,062(*<(+/,(5*0$(<=13,2%&
Attaching the screen material to the frame
1. Unroll the screen material and lay it down on a clean surface. Then insert the tension rod s separately into the
edge all four corners of the materials of (see fig.3)
M5×15 screws
( Fig. 3)
Screen Material
Screen Material
push
push
push
push
Tension&Rod&(Horizontal)&x&4&
push
push
Tension&Rod&(Vertical)&x&2&
Screw
