6252/0.4-101
Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für Busch-Jaeger 6252/0.4-101 (2 Seiten) in der Kategorie Smarth home. Dieser Bedienungsanleitung war für 8 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

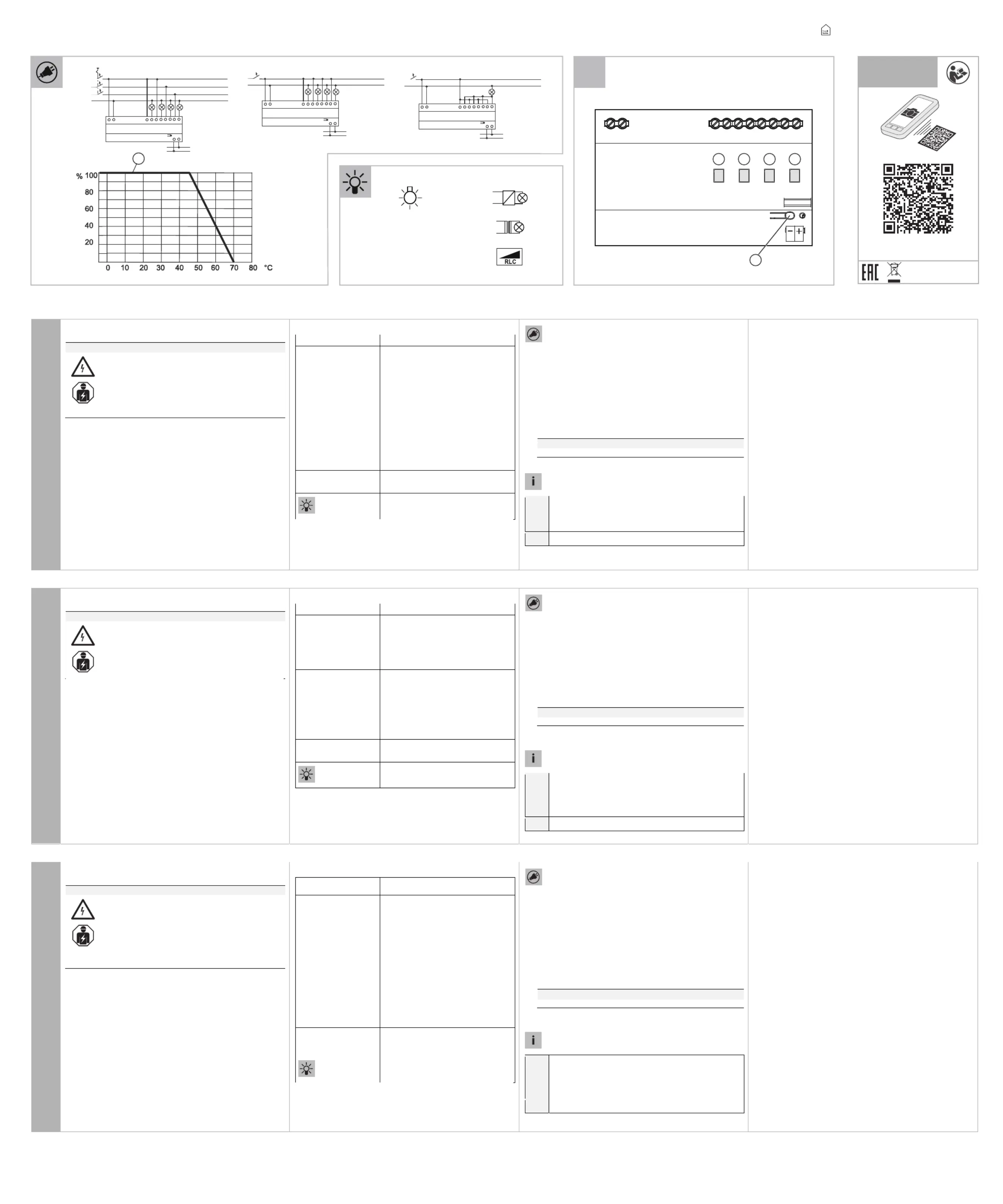

Seite 1/2
L N
A B C D
LL L L
1
AB C D
1
Bus
L1
N
L2
L3
+
-
A B C D
3 x 10 A )*
Bus
L1
N
+
-
A B C D
10 A
Bus
L1
N
+
-
A B C D
10 A
LEDi
230 V AC
CFLi
230 V AC
230 V AC
i
Pos: 2 /Faltbl att 35x42/00_FB- Kopf/FB-Köpfe in Anleitungen/ 6252, DA-M-0.4.2 @ 44\mod_1442232048132_0.doc x @ 378727 @ @ 1
6252/0.4-101
DA-M-0.4.2
0073-1-8802 / 2CKA00073B8802 / 08.04.2016
www.busch-jaeger.de/freeathome
www.abb.com/freeathome
== Ende der Liste für Textmarke Tit el ===
Pos: 4 / Falt blatt 35x42/ FreeAThome/6252 / DA-M-0.4 -- REG-Dimmer/6252-0.4-101 @ 44\mod_14 46827984562_1. docx @ 403060 @ 12222222 @ 1
Deutsch
Dimmaktor 4-fach, REG
WARNUNG
Bei direktem oder indirektem Kontakt mit spannungs-
führenden Teilen kommt es zu einer gefährlichen
Körperdurchströmung. Elektrischer Schock,
Verbrennungen oder der Tod können die Folge sein.
– Vor Montage oder Demontage Netzspannung
freischalten!
– Arbeiten am 230 V-Netz nur von Fachpersonal
ausführen lassen.
■ Montageanleitung sorgfältig lesen und aufbewahren.
■ Weitere Benutzerinformationen unter www.busch-
jaeger.de/freeathome | www.abb.de/freeathome oder durch
Scannen des QR-Codes.
■ Informationen zur Systemeinbindung siehe Systemhandbuch
(www.busch-jaeger.de/freeathome | www.abb.de/freeathome).
Bestimmungsgemäßer Gebrauch
Der 4-fach Universal-Dimmaktor ist für die Ansteuerung und das
Dimmen verschiedener Lasten bestimmt.
■ Ausführliche Informationen zum Funktionsumfang siehe
Technisches Handbuch (siehe QR-Code).
Technische Daten
Stromversorgung 24 V DC (erfolgt über Buslinie)
Busteilnehmer 1 (12 mA)
Anschluss Busanschlussklemme: 0,4 … 0,8 mm
Leitungstyp: J-Y(St)Y, 2 x 2 x 0,8 mm
Abisolierung: 6 … 7 mm
Netzanschluss 230 V AC, 50 / 60 Hz
Schraubklemmen: 1 … 6 mm
2
Nennlast 1 x 40 … 1260 W/VA
2 x 20 … 630 W/VA
4 x 10 … 315 W/VA
LEDi und CFLi:
– typ. 1 x 8 … 160 W/VA
– typ. 2 x 4 … 120 W/VA
– typ. 4 x 2 … 80 W/VA
Schutzart IP20
Umgebungstemperatur -5 °C … +45 °C
Lagertemperatur -20 °C … +70 °C
Lastarten
Optimiert für Retrofit‐LED‐Leuchtmittel
(LEDi).
Siehe auch Busch-Dimmer® Tool
Montage
Das Gerät nur auf Hutschienen nach DIN EN 60715 installieren.
■ Identlabel abziehen und in die Liste einkleben (bei System
Access Point).
Anschluss
■ Der Betrieb an Trenntransformatornetzen mit einer
Anschlussleistung ≤ 10 kVA ist nicht zulässig!
■ Maximal zulässige Anschlussleistung: 100 % = -5 °C … 45 °C
Betriebstemperatur (siehe Deratingkurve [1]: % = Nennleistung;
°C = Umgebungstemperatur)
■ Beim Parallelschalten von Kanälen müssen diese an der gleichen
Phase angeschlossen sein (siehe *). Bei unterschiedlichen
Phasen wird der Dimmer beim Parallelschalten zerstört. Allpolige
Fehlerstromschutzschalter verwenden!
■ Kanalbündelung führt nicht zu Multiplikation der Kanallast
(max. 160 W/VA für LEDi / CFLi).
Hinweis
A
u
f
korrekte Polarität achten.
■ Bei konventionellen Trafos ~20 % Trafoverluste berücksichtigen.
Bedienung
[A-D] Ein Kanal je Taster (Kanalbündelung möglich);
Mit Memory-Funktion!
– Kurzer Tastendruck: an/aus
– Langer Tastendruck: dimmen
[1] Geräteidentifikation während der Inbetriebnahme
Inbetriebnahme
Das an die Buslinie angeschlossene Gerät wird nach einigen
Sekunden automatisch vom System erkannt. Das Gerät muss zur
Ausführung der Funktionen parametriert werden.
Im Auslieferungszustand besitzt der Dimmer je 4 einzeln
vorprogrammierte Kanäle. Eine Gruppenbildung zur Lasterhöhung ist
bei der Inbetriebnahme vorzunehmen. Der Dimmer führt bei
Inbetriebnahme einen automatischen Lasttest durch. Bei
Inbetriebnahme ohne Last, werden die Kanäle/Gruppen nicht
erkannt.
■ Inbetriebnahme und Parametrierung erfolgen über den System
Access Point.
■ Ausführliche Informationen zu Inbetriebnahme und
Parametrierung befinden sich im Technischen Handbuch (siehe
QR-Code) und in der Online-Hilfe des System Access Point
(www.busch-jaeger.de/freeathome | www.abb.de/freeathome).
■ Firmware-Update erfolgt über den System Access Point.
Service
Busch Ein Unternehmen der ABB Gruppe, ‐Jaeger Elektro GmbH ‐
Freisenbergstraße 2, D-58513 Lüdenscheid,
Tel. D+A: +49 2351 956-1600; CH: +41 58 586 06 53;
D: 0800 3733 28 4
www.BUSCH-JAEGER.de
Pos: 5 / Falt blatt 35x42/ FreeAThome/6252 / DA-M-0.4 -- REG-Dimmer/6252-0.4-101 @ 44\mod_14 46827984562_15. docx @ 403061 @ 12222222 @ 1
English
Dimming actuator, 4gang, MDRC
WARNING
Dangerous currents flow through the body when coming
into direct or indirect contact with live components. This
can result in electric shock, burns or even death.
– Disconnect the mains power supply prior to installation
or disassembly!
– Permit work on the 230 V supply system to be
performed only by specialist staff.
■ Please read the mounting instructions carefully and keep them for
future use.
■ Additional user information is available at
www.abb.com/freeathome or by scanning the QR code.
■ For information on system integration please see the system
manual (www.abb.com/freeathome).
Intended use
The 4gang universal dimming actuator is intended for the activation
and dimming of various loads.
■ For detailed information about the range of functions see the
technical reference manual (see QR code).
Technical data
Power Supply 24 V DC (via bus line)
Bus subscribers 1 (12 mA)
Connection Bus connection terminal: 0.4 - 0.8 mm
Line type: J-Y(St)Y, 2 x 2 x 0.8 mm
Wire stripping: 6 - 7 mm
Mains supply 230 V AC, 50/60 Hz
Screw-type terminals, 1 - 6 mm
2
Nominal load 1 x 40 - 1260 W/VA
2 x 20 - 630 W/VA
4 x 10 - 315 W/VA
LEDi and CFLi:
– typ. 1 x 8 - 160 W/VA;
– typ. 2 x 4 - 120 W/VA;
– typ. 4 x 2 - 80 W/VA;
Protection type IP20
Ambient temperature -5°C - +45°C
Storage temperature -20°C - +70°C
Types of load
Optimised for retrofit LED lamps
(LEDi).
See also Busch-Dimmer® tool
Mounting
Install the device only on mounting rails according to DIN EN 60715.
■ Remove the identification label and glue it into the list (at System
Access Point).
Connection
■ Operation with isolating transformer networks with a connected
load of ≤ 10 kVA is not admissible!
■ Maximum admissible connected load: 100% = -5°C to 45°C
operating temperature (see derating curve [1]: % = nominal
power; °C = ambient temperature)
■ For parallel switching of channels, these must be connected to
the same phase (see *). In case of different phases, the dimmer
will be destroyed during parallel switching. Use all-pole earth-
leakage circuit breakers!
■ Bundling of channels does not lead to multiplication of channel
loads (max. 160 W/VA for LEDi/CFLi)
NOTE
Observe correct polarity.
■ In the case of conventional transformers, take ~20% transformer
losses into consideration.
Operation
[A-D] One channel per push-button (bundling of channels
possible);
With memory function!
– Brief press of the button: on/off
– Long press of the button: dimming
[1] Device identification during commissioning
Commissioning
The device connected to the bus line is automatically recognized by
the system after a few seconds. The device must be parameterized
for the use of the functions.
At the point of delivery the dimmer has 4 individual pre-programmed
channels. Group formation for increasing of loads is to be carried out
during commissioning. The dimmer carries out an automatic load test
during commissioning. The channels/groups will not be recognized
when commissioning without load.
■ Commissioning and parameterization is carried out via the
System Access Point.
■ Detailed information about commissioning and parameterization
is available in the technical reference manual (see QR code) and
the online help of the System Access Point
(www.abb.com/freeathome).
■ Firmware update is carried out via the System Access Point.
Service
Busch-Jaeger Elektro GmbH - A member of the ABB Group,
Freisenbergstraße 2, D-58513 Lüdenscheid, Germany,
Tel.: +49 2351 956-1600
www.BUSCH-JAEGER.com
Pos: 6 / Falt blatt 35x42/ FreeAThome/6252 / DA-M-0.4 -- REG-Dimmer/6252-0.4-101 @ 44\mod_14 46827984562_551 43.docx @ 403062 @ 12222222 @ 1
Espanõl
Actuador de atenuación de 4 elementos, REG
ADVERTENCIA
En caso de entrar en contacto, directa o indirectamente,
con componentes por los que circule una corriente
eléctrica, se puede sufrir una descarga eléctrica peligrosa,
cuyo resultado puede ser choque eléctrico, quemaduras o,
incluso, la muerte.
– ¡Desconecte la tensión de red antes de proceder al
montaje o desmontaje!
– Encargue los trabajos en la red eléctrica de 230 V solo
al personal técnico competente.
■ Lea detenidamente y guarde en lugar seguro el manual de
montaje.
■ Más información para usuarios en www.abb.com/freeathome o
escaneando el código QR.
■ Para conocer la información sobre la integración en el sistema,
consulte el manual del sistema (www.abb.com/freeathome).
Uso conforme al fin previsto
El actuador universal regulador de 4 elementos está previsto para el
control y la regulación de distintas cargas.
■ Si desea información más detallada sobre las funciones, consulte
el manual técnico (véase el código QR).
Datos técnicos
Alimentación de
corriente 24 V c.c. (a través de línea de bus)
Participantes de bus 1 (12 mA)
Conexión Borne de conexión de bus:
0,4 … 0,8 mm
Tipo de cable: J-Y(St)Y, 2 x 2 x 0,8 mm
Pelado del cable: 6 … 7 mm
Conexión a la red 230 V c.a., 50 / 60 Hz
Bornes roscados, 1 ... 6 mm2
Carga nominal 1 x 40 … 1260 W/VA
2 x 20 … 630 W/VA
4 x 10 … 315 W/VA
LEDi y CFLi:
– norm. 1 x 8 … 160 W/VA
– norm. 2 x 4 … 120 W/VA
– norm. 4 x 2 … 80 W/VA
Grado de protección IP20
Temperatura ambiente -5 °C … +45 °C
Temperatura de
almacenamiento -20 °C … +70 °C
Tipos de carga
Optimizado para lámparas LED Retrofit
(LEDi).
Véase también Busch-Dimmer® Tool
Montaje
Instale el aparato sobre carriles DIN según la norma EN 60715.
■ Retire la etiqueta de identificación y péguela en la lista (con
System Access Point).
Conexión
■ No se permite el funcionamiento con redes de transformadores
aislantes con una potencia conectada ≤10 kVA.
■ Potencia de conexión máxima admisible:
100 % = -5 °C…45 °C de la temperatura de servicio (véase la
curva de reducción [1]: % = potencia nominal;
°C = temperatura ambiente).
■ Al conectar los canales en paralelo, estos deberán conectarse en
la misma fase (véase *). Si se conectan en fases diferentes, el
regulador de luz se destruirá al conectarse en paralelo. Utilice
diferenciales multipolares.
■ La concentración de los canales no conduce a la multiplicación
de la carga del canal (máx. 160 W/VA para LEDi / CFLi).
Nota
Preste atención a la polaridad correcta.
■ Con los transformadores convencionales, téngase en cuenta un
~20 % de pérdidas en el transformador.
Manejo
[A-D] Un canal por tecla (posibilidad de concentración de
canales);
con función de memoria.
– Pulsación breve: encender/apagar
– Pulsación larga: regular
[1] Identificación de los aparatos durante la puesta en servicio
Puesta en marcha
El sistema reconoce, automáticamente tras unos segundos, al
aparato que se conecta a la línea de bus. El aparato se debe
parametrizar para realizar las funciones adicionales.
En el estado de entrega el actuador de atenuación cuenta con 4
canales preprogramados. En la puesta en servicio se realiza la
agrupación de los canales para aumentar la carga. El regulador de
luz ejecuta una comprobación automática de la carga durante la
puesta en servicio. Durante la puesta en servicio sin carga no se
reconocen los canales ni los grupos.
■ La puesta en servicio y la parametrización se realizan a través
del System Access Point.
■ Podrá encontrar información detallada sobre la puesta en servicio
y sobre la parametrización en el manual técnico (véase el código
QR) y en la ayuda online del System Access Point.
(www.abb.com/freeathome)
■ La actualización del firmware se realiza a través del System
Access Point.
Servicio postventa
Busch‐Jaeger Elektro GmbH ‐ Una empresa del Grupo ABB,
Freisenbergstraße 2, D-58513 Lüdenscheid,
Tel.: +34 902 11 15 11
www.BUSCH-JAEGER.com
Pos: 10 /Sys temmodul e/++++++++++++++ Seitenumbruch +++++++++++++++ @ 41\mod_1422789416992_0.docx @ 33348 5 @ @ 1
=== Ende der Liste für Textmarke Inha lt ===
Pos: 12 /Faltbl att 35x42/00_FB-Kopf/FB-Köpfe in Anleitungen/ 6252, DA-M-0.4.2 @ 44\mod_1442232048132_0.doc x @ 378727 @ @ 1
Busch ABB home-/ -free
@
®
L N
A B C D
LL L L
1
AB C D
1
Bus
L1
N
L2
L3
+
-
A B C D
3 x 10 A )*
Bus
L1
N
+
-
A B C D
10 A
Bus
L1
N
+
-
A B C D
10 A
LEDi
230 V AC
CFLi
230 V AC
230 V AC
i
6252/0.4-101
DA-M-0.4.2
0073-1-8802 / 2CKA00073B8802 / 08.04.2016
www.busch-jaeger.de/freeathome
www.abb.com/freeathome
=== Ende der Liste für Textmarke Titel_S ei te_2 ===
Pos: 14 /Fal tblatt 35x42/FreeAThome/6252 / DA-M-0.4 -- REG-Dimmer/6252-0.4-101 @ 44\mod_1446827984562_63327.docx @ 403064 @ 12222222 @ 1
Italiano
Attuatore dimmer 4x, REG
AVVERTIMENTO
Il contatto diretto o indiretto con parti attraversate da
corrente elettrica provoca pericolosi flussi di corrente
attraverso il corpo. Le conseguenze possono essere
folgorazione, ustioni o morte.
– Prima del montaggio e dello smontaggio scollegare la
tensione di rete!
– Affidare gli interventi sulla rete elettrica a 230 V
esclusivamente a personale specializzato.
■ Leggere e conservare con cura le istruzioni per il montaggio.
■ Maggiori informazioni per l'utente sono disponibili sul sito
www.abb.com/freeathome o tramite scansione del codice QR.
■ Per informazioni sull'integrazione nel sistema vedere il manuale
del sistema (www.abb.com/freeathome).
Uso conforme alle prescrizioni
L'attuatore dimmer universale 4x è utilizzato per il controllo e la
regolazione di diversi tipi di carico.
■ Per informazioni dettagliate sulle funzioni disponibili consultare il
manuale tecnico (vedere il codice QR).
Dati tecnici
Alimentazione elettrica 24 V DC (dalla linea bus)
Utenti bus 1 (12 mA)
Collegamento Morsetto di allacciamento bus:
0,4…0,8 mm
Tipo di cavo: J-Y(St)Y, 2 x 2 x 0,8 mm
Spelatura: 6 ... 7 mm
Allacciamento alla rete 230 V AC, 50 / 60 Hz
Morsetti a vite: 1 … 6 mm2
Carico nominale 1 x 40 … 1260 W/VA
2 x 20 … 630 W/VA
4 x 10 … 315 W/VA
LEDi e CFLi:
– tipic. 1 x 8 … 160 W/VA
– tipic. 2 x 4 … 120 W/VA
– tipic. 4 x 2 … 80 W/VA
Tipo di protezione IP20
Temperatura ambiente -5 … +45 °C
Temperatura di
immagazzinamento -20 … +70 °C
Tipi di carico
Ottimizzato per la regolazione di retrofit
a LED (LEDi).
Vedi anche lo strumento Busch-Dimmer®
Montaggio
Installare l'apparecchio esclusivamente su guide DIN conformi a DIN
EN 60715.
■ Staccare l'etichetta identificativa e incollarla nella lista (per
System Access Point).
Collegamento
■ Non è consentito il funzionamento con collegamento a reti di
trasformatori di separazione con potenza allacciata ≤ 10 kVA!
■ Potenza allacciata massima ammessa: 100% = -5 °C … 45 °C
temperatura di esercizio (vedi curva di derating [1]: % = potenza
nominale; °C = temperatura ambiente)
■ In caso di collegamento parallelo dei canali, questi devono essere
collegati alla stessa fase (vedere *). In caso di fasi diverse il
collegamento in parallelo danneggia irreparabilmente il dimmer.
Utilizzare interruttori per correnti di guasto su tutti i poli!
■ L'associazione dei canali non comporta la moltiplicazione del
carico del canale (max. 160 W/VA per LEDi / CFLi).
Nota
Verificare la correttezza delle polarità.
■ Nei trasformatori tradizionali considerare perdite del trasformatore
~20%.
Uso
[A-D] Un canale per pulsante (associazione dei canali possibile);
con funzione Memory!
– Breve azionamento del pulsante: on/off
– Lunga pressione dei tasti: regolazione della luminosità
[1] Identificazione dell'apparecchio durante la messa in servizio
Messa in funzione
L'apparecchio collegato alla linea bus viene rilevato automaticamente
dal sistema dopo alcuni secondi. Per utilizzare le funzioni è
necessario parametrizzare l'apparecchio.
Allo stato di consegna l'attuatore dimmer possiede 4 canali
programmati singolarmente. Se si desidera realizzare un
raggruppamento per aumentare il carico, questo deve essere
configurato durante la messa in servizio. In caso di attivazione il
dimmer esegue automaticamente un test del carico. In caso di messa
in servizio senza carico i canali/gruppi non vengono rilevati.
■ Per la messa in servizio e la parametrizzazione viene utilizzato il
System Access Point.
■ Per informazioni dettagliate sulla messa in servizio e sulla
parametrizzazione consultare il manuale tecnico (vedi codice QR)
o la guida online del System Access Point
(www.abb.com/freeathome).
■ L'aggiornamento firmware avviene tramite System Access Point.
Service
Busch‐Jaeger Elektro GmbH ‐ una società del gruppo ABB,
Freisenbergstraße 2, D-58513 Lüdenscheid,
Tel. I: 0800 55 1166; CH: +41 58 586 06 53
www.BUSCH-JAEGER.com
Pos: 15 /Fal tblatt 35x42/FreeAThome/6252 / DA-M-0.4 -- REG-Dimmer/6252-0.4-101 @ 44\mod_1446827984562_16.docx @ 403063 @ 12222222 @ 1
Français
Actionneur de variateur quadruple, AES
Avertissement
Un contact direct ou indirect avec des pièces sous tension
entraîne un passage de courant dangereux dans le corps.
Celui-ci risque d’entraîner un choc électrique, des brûlures
ou la mort.
– Déconnectez la tension secteur avant tout montage ou
démontage !
– Faites réaliser toute intervention sur l'alimentation
électrique en 230 V uniquement par un personnel
spécialisé !
■ Les instructions de montage sont à lire attentivement et à
conserver.
■ Des informations utilisateurs supplémentaires sont disponibles
sur le site www.abb.com/freeathome ou en scannant le code QR.
■ Pour des informations sur l’intégration du système, voir le manuel
système (www.abb.com/freeathome).
Utilisation conforme
L'actionneur de variateur universel quadruple est destiné à
commander et à faire varier différentes charges.
■ Des informations détaillées sur la gamme des fonctions sont
disponibles dans le manuel technique (voir le code QR).
Caractéristiques techniques
Alimentation électrique 24 V DC (se fait via la ligne bus)
Participant au bus 1 (12 mA)
Raccordement Borne de raccordement du bus :
0,4 … 0,8 mm
Type de câble : J-Y(St)Y, 2 x 2 x 0,8 mm
Dénudé sur : 6 … 7 mm
Branchement secteur 230 V AC, 50 / 60 Hz
Bornes à vis : 1 … 6 mm2
Charge nominale 1 x 40 … 1260 W/VA
2 x 20 … 630 W/VA
4 x 10 … 315 W/VA
LEDi et FLCi :
– typ. 1 x 8 … 160 W/VA
– typ. 2 x 4 … 120 W/VA
– typ. 4 x 2 … 80 W/VA
Type de protection IP 20
Température ambiante -5 °C … +45 °C
Température de
stockage -20 °C … +70 °C
Types de charge
Optimisé pour des lampes LED Retrofit
(LEDi).
Voir aussi Busch-Dimmer
® Tool
Montage
Installer uniquement l'appareil sur des rail DIN selon DIN EN 60715.
■ Retirer l'étiquette et la coller sur la liste (au niveau de System
Access Point).
Raccordement
■ Le fonctionnement sur des réseaux de transformateurs d'isolation
avec une puissance absorbée ≤ 10 kVA n'est pas autorisé !
■ Puissance absorbée maximale : 100 % = -5°C…45°C de
température de fonctionnement (voir courbe de réduction de la
charge [1] : % = puissance nominale ;
°C = température ambiante)
■ En cas de connexion parallèle des canaux, ceux-ci doivent être
reliés à la même phase (voir *). En cas de phases différentes, le
variateur sera détruit lors de la connexion parallèle. Utiliser un
DDFT unipolaire !
■ Une mise en faisceau des canaux n’entraîne pas une
multiplication de la charge de ces derniers (160 W/VA max. pour
LEDi / FLCi).
Nota
Veillez à ce que la polarité soit correcte.
■ Dans le cas de transformateurs conventionnels, tenez compte
des pertes de transfo de ~20 % .
Commande
[A-D] Un canal par bouton-poussoir (mise en faisceau des canaux
possible) ;
Avec fonction Mémoire !
– Brève pression sur la touche : marche/arrêt
– Pression prolongée sur la touche : variation
[1] Identification de l'appareil pendant la mise en service
Mise en service
L’appareil raccordé à la ligne de bus est détecté automatiquement
par le système à l’issue de quelques secondes. Un paramétrage de
l'appareil en vue de l’exécution des fonctions est nécessaire.
A la livraison, le variateur possède 4 canaux correspondants
préprogrammés séparément. La formation de groupes en vue d'une
augmentation de la charge doit être réalisée par le biais de la mise
en service. Le variateur effectue un test de charge automatique lors
de la mise en service. En cas de mise en service sans charge, les
canaux / groupes ne sont pas détectés.
■ La mise en service et le paramétrage ont lieu via le System
Access Point.
■ Des informations détaillées sur la mise en service et le
paramétrage sont disponibles dans le manuel technique (voir
code QR) et l’aide en ligne du « point d’accès
système ».(www.abb.com/freeathome)
■ La mise à jour du micrologiciel est réalisée par le biais du point
d’accès système.
Service
Busch‐Jaeger Elektro GmbH ‐ Une société du groupe ABB,
Freisenbergstraße 2, D-58513 Lüdenscheid,
Tél. F: +49 2351 956-1600; CH: +41 58 586 06 53
www.BUSCH-JAEGER.com
=== Ende der Liste für Textmarke Inhalt_S eite_2 ===
Busch ABB home-/ -free@
®
Produktspezifikationen
| Marke: | Busch-Jaeger |
| Kategorie: | Smarth home |
| Modell: | 6252/0.4-101 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Busch-Jaeger 6252/0.4-101 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Smarth home Busch-Jaeger
15 September 2024
13 September 2024
13 September 2024
3 September 2024
2 September 2024
2 September 2024
2 September 2024
2 September 2024
2 August 2024
1 August 2024
Bedienungsanleitung Smarth home
- Smarth home Acer
- Smarth home Hama
- Smarth home Nedis
- Smarth home NGS
- Smarth home Niceboy
- Smarth home Trust
- Smarth home Panasonic
- Smarth home Brennenstuhl
- Smarth home Bosch
- Smarth home Klarstein
- Smarth home Devolo
- Smarth home IKEA
- Smarth home Linksys
- Smarth home Alecto
- Smarth home Denver
- Smarth home EMOS
- Smarth home Gira
- Smarth home Renkforce
- Smarth home Blaupunkt
- Smarth home Krüger And Matz
- Smarth home Abus
- Smarth home Elro
- Smarth home EZVIZ
- Smarth home Imou
- Smarth home Smartwares
- Smarth home Ferguson
- Smarth home Gigaset
- Smarth home Perel
- Smarth home Nexa
- Smarth home Burg Wächter
- Smarth home Honeywell
- Smarth home TP-Link
- Smarth home Cleanmaxx
- Smarth home Netatmo
- Smarth home Inkbird
- Smarth home JUNG
- Smarth home Paulmann
- Smarth home FireAngel
- Smarth home Vivax
- Smarth home V-TAC
- Smarth home Gardena
- Smarth home Kogan
- Smarth home D-Link
- Smarth home EVOLVEO
- Smarth home SPC
- Smarth home Ring
- Smarth home Swann
- Smarth home LevelOne
- Smarth home Chuango
- Smarth home EQ-3
- Smarth home Delta Dore
- Smarth home Salus
- Smarth home Tenda
- Smarth home CyberPower
- Smarth home Intertechno
- Smarth home Reolink
- Smarth home Hikvision
- Smarth home Rain Bird
- Smarth home Oregon Scientific
- Smarth home Homematic IP
- Smarth home EQ3
- Smarth home DIO
- Smarth home Gossen Metrawatt
- Smarth home KlikaanKlikuit
- Smarth home Logicom
- Smarth home MAC
- Smarth home Nobo
- Smarth home SEC24
- Smarth home Hive
- Smarth home X-Sense
- Smarth home Sonoff
- Smarth home Shelly
- Smarth home Brilliant
- Smarth home Chacon
- Smarth home Fibaro
- Smarth home Aeotec
- Smarth home Aqara
- Smarth home Tellur
- Smarth home Popp
- Smarth home Mach Power
- Smarth home Lutron
- Smarth home Meross
- Smarth home SwitchBot
- Smarth home Casambi
- Smarth home TELE System
- Smarth home Winland
Neueste Bedienungsanleitung für -Kategorien-
19 September 2024
19 September 2024
18 September 2024
17 September 2024
16 September 2024
16 September 2024
15 September 2024
Brennenstuhl BrematicPRO APWT868 01 IP44 Bedienungsanleitung
15 September 2024
13 September 2024
12 September 2024
