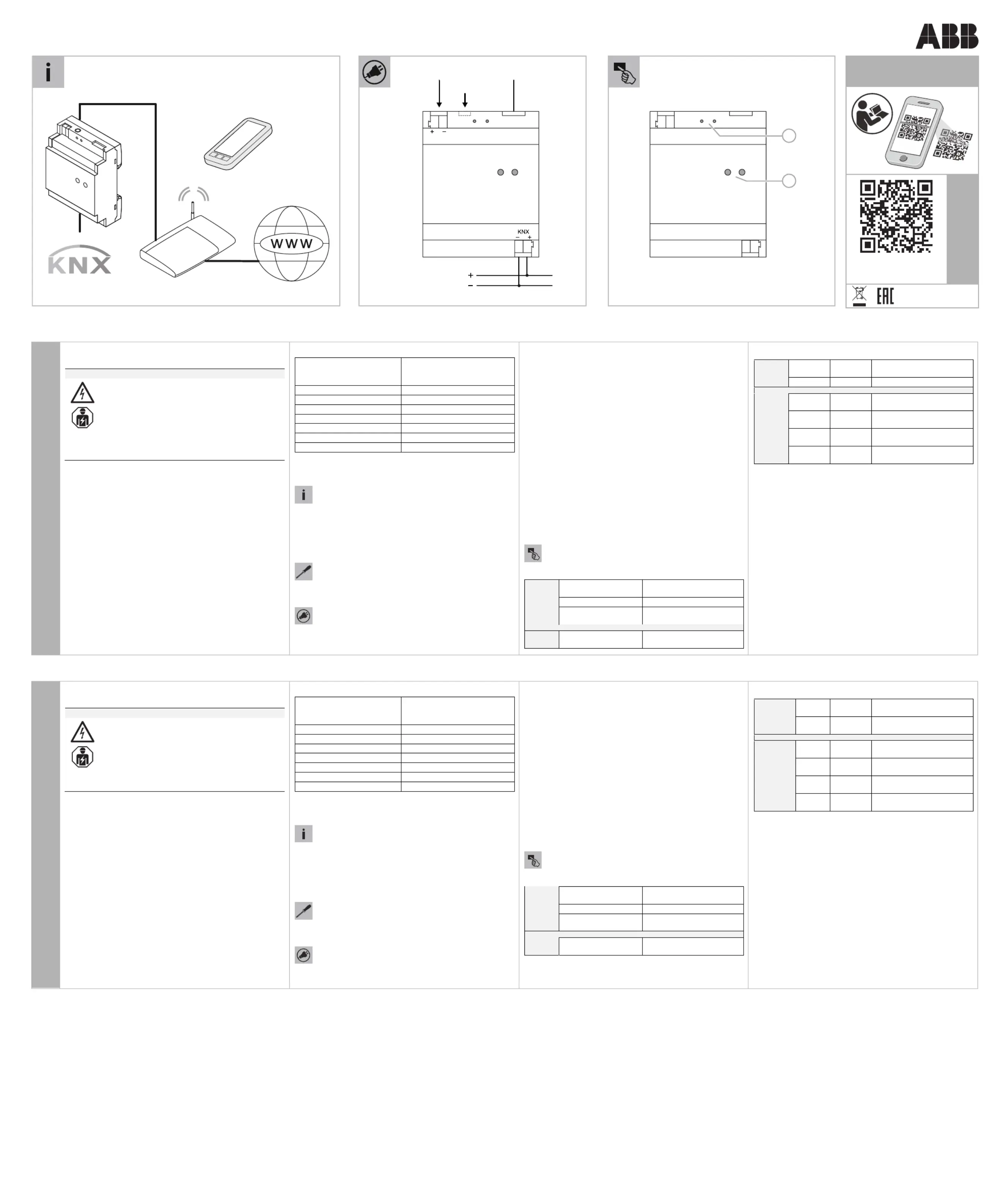

Seite 1/2

KNX

24 V DC

UTP5 ... 36 V DC

5-36 VDC

5 VDC

5 V DC

6136/APP-500

2CKA000173B8888 / 26.10.2017

www.busch-jaeger-

catalogue.com/

6136-0-0202,artikel.html

Deutsch

Busch-ControlTouch®

GEFAHR

Bei direktem oder indirektem Kontakt mit spannungs-

führenden Teilen kommt es zu einer gefährlichen

Körperdurchströmung. Elektrischer Schock,

Verbrennungen oder der Tod können die Folge sein. Bei

unsachgemäß ausgeführten Arbeiten an

spannungsführenden Teilen besteht Brandgefahr.

– Vor Montage und Demontage Netzspannung

freischalten!

– Arbeiten am 110 … 240 V-Netz nur von Fachpersonal

ausführen lassen.

■ Montageanleitung sorgfältig lesen und aufbewahren.

■ Weitere Benutzerinformationen und Informationen zur

Systemeinbindung und Inbetriebnahme unter www.BUSCH-

JAEGER.com oder durch Scannen des QR-Codes.

Bestimmungsgemäßer Gebrauch

■ Die Geräte ermöglichen die einfache und direkte Bedienung von

Heimautomatisierungssystemen über Apple Geräte, Android

Geräte oder Laptop/Desktop. Hierbei erfolgt die Steuerung über

eine direkte KNX-Verbindung (im Haus) oder über das Internet

(außer Haus). Die zugehörige App merkt sich den Status von z.B.

Schaltern und Dimmern. Somit können diese, ohne komplizierte

Programmierung, durch die App geöffnet und wiedergeben

werden.

■ Ausführliche Informationen zum Funktionsumfang befinden sich

im Technischen Handbuch (siehe QR-Code).

Technische Daten

Anschlussspannung

■ Hilfsspannung: 5 … 36 VDC

■ Netzteilanschluss: 5 VDC

Stromverbrauch: 250 mA (bei 5 VDC)

Weitere Anschlüsse: KNX

Ethernet: 10 / 100 Mbit

Schutzart: IP20

Umgebungsstemperatur: 0 °C … +70 °C

Lagertemperatur: -40 °C … +85 °C

Abmessungen (LxBxH): 72

60 mm

Mitgeliefertes Zubehör

■ 1x UTP-Kabel

Systemvoraussetzungen

■ Apple Geräte, Android Geräte oder Laptop / Desktop.

■ iOS 8.0 oder höher bzw. Android 4.0 oder höher

■ freier Netzwerkzugang

■ Internetverbindung

■ Philips Hue System (optional)

■ Separates Netzteil (z.B. priOn Netzteil CP-D 24/2.5)

Montage

Das Gerät nur auf Hutschienen nach DIN EN 60715 installieren.

Anschlussoptionen mit den geltenden Vorschriften beachten!

Anschluss

Anschluss gemäß Anschlussgrafik (UTP-Anschluss für Internet-

verbindung!) vornehmen.

Inbetriebnahme

■ Alle Geräte des Systems müssen korrekt verkabelt und an die

Buslinie angeschlossen sein!

■ Die Inbetriebnahme erfolgt über https://my.busch-jaeger.de in

einem Webbrowser. Mittels dieser Software wird die

Systemkonfiguration erstellt. Für die Installation ist vorab eine

Registrierung notwendig. Diese erfolgt über https://my.busch-

jaeger.de. Somit erhält man einen persönlichen Zugang auf

einem Inbetriebnahme-Server.

■ Die Systemkonfiguration ist auf einem zentralen Server

abgespeichert und wird jeweils von dem Busch-

ControlTouch® KNX heruntergeladen.

■ Die App zur Steuerung der angeschlossenen KNX-Geräte kann

über den Apple Store oder Google Store heruntergeladen

werden.

■ Das Importieren der Gruppenadressen aus der ETS 4, ETS5 oder

höher, erfolgt über das Einlesen des KNX Projektes direkt auf den

Inbetriebnahme-Server.

■ Weitere optionale Extra, wie z.B. Philips Hue, können separat

konfiguriert werden.

■ Ausführliche Informationen zur Inbetriebnahme,

Netzwerkeinbindung, Parametrierung und Bedienung der App

befinden sich im Technischen Handbuch (siehe QR-Code).

Bedienung

[A] Resetoptionen

Taster

Gedrückt halten

während Bootvorgang

Zurück auf

Werkseinstellungen

Kurz drücken Kompletter Neustart

Lang drücken

(> 3 Sekunden)

Zurück auf

Werkseinstellungen

Taster

R 2

Kurz drücken Zurücksetzen der Anwendung

[B] Betriebszustände

LED

„OK“

Grün: blinkt

langsam Booten oder Herunterfahren

Grün: dauernd Anwendung ist startkla

LED

„Net-

work“

Grün: blinkt

langsam Normaler Vorgang - OK

Gelb: blinkt

langsam Keine KNX-Verbindung

Rot: blinkt

schnell LAN-Problem, kein Netzwerk

Rot/ Grün: Intervall keine Internetverbindung, nur

LAN-Verbindung

Weitere Produktmerkmale:

■ Szenen-, Skript- und Zeitprofilerstellung

■ Kameraunterstützung

■ Nutzung als Meldeanlage

■ Sonos-Ansteuerung über UPnP

Service

Busch-Jaeger Elektro GmbH - Ein Unternehmen der ABB Gruppe,

Freisenbergstraße 2, D-58513 Lüdenscheid,

Tel.: +49 2351 956-1600;

www.BUSCH-JAEGER.com

English

Busch-ControlTouch®

DANGER

Dangerous currents flow through the body when coming

into direct or indirect contact with live components. This

can result in electric shock, burns or even death. Work

improperly carried out on current-carrying parts can cause

fires.

– Disconnect the mains voltage prior to mounting and

dismantling!

– Permit work on the 110 - 240 V mains network to be

carried out only by specialist staff.

■ Please read the mounting instructions carefully and keep them for

future use.

■ Additional user information and information regarding system

integration and commissioning can be found under www.BUSCH-

JAEGER.com or by scanning the QR code.

Intended use

■ The devices permit the easy and direct operation of home

automation systems using Apple or Android or a laptop/desktop

PC. In the process, control is implemented through a direct KNX

connection (inside the building) or via the Internet (outside the

building). The pertinent app detects the status of switches and

dimmers, for example. As a result, they can be opened and

viewed without complex programming using the app.

■ For detailed information about the range of functions see the

technical reference manual (see QR code).

Technical data

Connection voltage

■ Auxiliary voltage: 5 … 36 VDC

■ Power adaptor connector: 5 VDC

Power consumption: 250 mA (at 5 VDC)

Additional connections: KNX

Ethernet: 10 / 100 Mbit

Protection type: IP20

Ambient temperature: 0°C … +70°C

Storage temperature: -40°C … +85°C

Dimensions (LxWxH): 72 x 90

60 mm

Provided accessories

■ 1x UTP cable

System requirements

■ Apple or Android device or laptop/desktop PC.

■ iOS 8.0 or higher or Android 4.0 or higher

■ Free network access

■ Internet connection

■ Philips Hue System (optional)

■ Separate power supply unit (e.g. priOn Netzteil CP-D 24/2.5)

Mounting

Install the device only on mounting rails according to DIN EN 60715.

Observe connection options with the applicable regulations!

Connection

Establish the connection according to the connection diagram (UTP

port for Internet connection!).

Commissioning

■ All the devices of the system must be correctly wired and

connected to the bus line!

■ Commissioning is performed via https://my.busch-jaeger.de in a

web browser. This software is used to create the system

configuration. Registration in advance is required for installation.

This takes place via https://my.busch-jaeger.de. In this way, you

can obtain personal access to a commissioning server.

■ The system configuration is saved on a central server and is

respectively downloaded from Busch-ControlTouch

® KNX.

■ The app for controlling the connected KNX devices can be

downloaded from Apple Store or Google Store.

■ Group addresses are imported from ETS 4, ETS5 or higher by

importing the KNX project directly to the commissioning server.

■ Additional options, such as Philips Hue, can be configured

separately.

■ Extensive information regarding commissioning, establishing the

network connection, parameterising and operating the app can be

found in the technical manual (see QR code).

Operation

[A] Reset options

Buttons

Keep pressed during

booting

Reset to factory settings

Press briefly Complete reboot

Press long

(> 3 seconds)

Reset to factory settings

Buttons

R 2

Press briefly Reset of the application

[B] Operating statuses

LED "OK"

Green: Flashes

slowly Booting or shutting down

Green: Lit

constantl

Application is ready to start

"Network"

LED

Green: Flashes

slowly Normal procedure - OK

Yellow: Flashes

slowly No KNX connection

Red: Flashes

fast LAN problem, no network

Red /

green:

Flashes at

intervals

No Internet connection, only

LAN connection

Additional product features:

■ Creation of scene, script, and time profiles

■ Camera support

■ Use as alarm system

■ Sonos actuation via UPnP

Service

Busch-Jaeger Elektro GmbH - A member of the ABB Group,

Freisenbergstraße 2, D-58513 Lüdenscheid, Germany,

Tel.: +49 2351 956-1600;

www.BUSCH-JAEGER.com

KNX

24 V DC

UTP5 ... 36 V DC

5-36 VDC

5 VDC

5 V DC

6136/APP-500

2CKA000173B8888 / 26.10.2017

www.busch-jaeger-

catalogue.com/

6136-0-0202,artikel.html

Français

Busch-ControlTouch®

DANGER

Un contact direct ou indirect avec des pièces sous tension

entraîne un passage de courant dangereux dans le corps.

Celui-ci risque d’entraîner un choc électrique, des brûlures

ou la mort. Risque d'incendie en cas de travaux effectués

de manière incorrecte sur les pièces sous tension.

– Débrancher la tension secteur avant tout montage et

démontage !

– Faire réaliser les travaux sur le réseau 110 … 240 V

uniquement par du personnel spécialiste.

■ Les instructions de montage sont à lire attentivement et à

conserver.

■ Des informations utilisateur supplémentaires et des informations

concernant le raccordement du système et sa mise en service

sont disponibles à l'adresse www.BUSCH-JAEGER.com ou en

scannant le code QR.

Utilisation conforme

■ Les appareils permettent la commande aisée et directe de

systèmes domotiques par le biais d'appareils Apple, Android ou

par le biais d'un ordinateur portable/de bureau. Dans ce cadre, la

commande a lieu via une liaison KNX directe (dans la maison) ou

via l'Internet (hors de la maison). L'appli correspondante

enregistre l'état des commutateurs et variateurs. Ceci permet de

les ouvrir et de les visualiser sans programmation compliquée,

par le biais de l'appli.

■ Des informations détaillées sur la gamme des fonctions sont

disponibles dans le manuel technique (voir le code QR).

Caractéristiques techniques

Tension de raccordement

■ Tension auxiliaire : 5 … 36 VDC

■ Prise de bloc d'alimentation : 5 VDC

Consommation électrique : 250 mA (à 5 VDC)

Autres raccordements : KNX

Ethernet : 10 / 100 Mbit

Type de protection : IP 20

Température ambiante : 0 °C … +70 °C

Température de stockage : -40 °C … +85 °C

Dimensions (LxlxH) : 72

60 mm

Accessoires fournis

■ 1 câble UTP

Configuration système requise

■ Appareils Apple, appareils Android ou ordinateur portable / de

bureau.

■ iOS 8.0 ou une version plus récente ou Android 4.0 ou une

version plus récente

■ un accès réseau libre

■ Liaison Internet

■ Système Philips Hue (en option)

■ Bloc d'alimentation séparé (par ex. priOn Netzteil CP-D 24/2.5)

Montage

Installer uniquement l'appareil sur des rail DIN selon DIN EN 60715.

Respecter les options de raccordement avec les prescriptions en

vigueur !

Raccordement

Procéder au raccordement conformément au schéma de

raccordement (branchement UTP pour la liaison Internet !).

Mise en service

■ Tous les appareils du système doivent être correctement câblés

et raccordés à la ligne de bus !

■ La mise en service a lieu via https://my.busch-jaeger.de dans un

navigateur Web. La configuration système est réalisée par le biais

de ce logiciel. Une inscription est nécessaire préalablement à

l'installation. Cette inscription a lieu via https://my.busch-

jaeger.de. Ceci permet d'obtenir un accès personnalisé à un

serveur de mise en service.

■ La configuration système est enregistrée sur un serveur central et

est téléchargée à chaque fois par le Busch-ControlTouch

® KNX.

■ L'appli de commande des appareils KNX raccordés peut être

téléchargée à partir de l'Apple Store ou du Google Store.

■ L'importation des adresses de groupes de l'ETS 4, ETS5 ou une

version plus récente a lieu en introduisant directement le projet

KNX sur le serveur de mise en service.

■ D'autres suppléments en option, tels que Philips Hue, peuvent

être configurés séparément.

■ Des informations supplémentaires sur la mise en service, la mise

en réseau, le paramétrage et l'utilisation de l'appli sont

disponibles dans le manuel technique (voir le code QR).

Commande

[A] Options de réinitialisation

Bouton-

poussoir

Maintenir enfoncé pendant

l'opération de démarrage

Retour au réglages

d'usine

Brève pression Redémarrage complet

Pression longue

(> 3 secondes)

Retour aux réglages

d'usine

Bouton-

poussoir

R 2

Rapidement Réinitialisation de

l'application

[B] États de fonctionnement

LED

« OK »

Verte : clignotement

lent Démarrage ou arrêt

Verte : en

permanence

L'application est prête à

démarrer

LED

« Net-

work »

Verte : clignotement

lent Opération normale - OK

Jaune : clignotement

lent Aucune liaison KNX

Rouge : Clignotement

rapide

Problème LAN, pas de

réseau

Rouge/

Verte :

par

intermittence

aucune liaison Internet,

liaison LAN uniquement

Autres caractéristiques produit :

■ Création de scènes, scripts et profils horaires

■ Gestion de caméra

■ Utilisation en tant que système de signalisation

■ Commande de Sonos via UPnP

Service

Busch-Jaeger Elektro GmbH - Une société du groupe ABB,

Freisenbergstraße 2, D-58513 Lüdenscheid,

Tél.: +49 2351 956-1600;

www.BUSCH-JAEGER.com

Nederlands

Busch-ControlTouch®

GEVAAR

Bij direct of indirect contact met spanningvoerende delen

treedt er een gevaarlijke doorstroming van het lichaam op.

Elektrische schok, brandwonden of de dood kunnen het

gevolg zijn. Bij niet correct uitgevoerde werkzaamheden

aan spanningvoerende delen bestaat brandgevaar.

– Voor montage en demontage eerst de netspanning

vrijschakelen!

– Werkzaamheden aan het 110 … 240V-stroomnet

uitsluitend laten uitvoeren door een erkend

elektrotechnisch installatiebedrijf.

■ Montagehandleiding zorgvuldig lezen en bewaren.

■ Meer informatie voor de gebruiker en informatie over de

systeemintegratie en inbedrijfname onder www.BUSCH-

JAEGER.com of door het inscannen van de QR-code.

Beoogd gebruik

■ De apparaten bieden een eenvoudige en directe bediening van

huisautomatiseringssystemen met Apple- en Android-toestellen of

laptop/desktop. Hierbij vindt de besturing plaats via een directe

KNX-verbinding (in het huis) of via het internet (buiten het huis).

De bijbehorende app onthoudt de status van bijvoorbeeld

schakelaars en dimmers. Daarmee kunt u deze zonder complexe

programmering openen en weergeven.

■ Uitvoerige informatie over de functieomvang vindt u in het

technische handboek (zie QR-code).

Technische gegevens

Aansluitspanning

■ Hulpspanning: 5 … 36 VDC

■ Voedingsaansluiting: 5 VDC

Stroomverbruik: 250 mA (bij 5 VDC)

Verdere aansluitingen: KNX

Ethernet: 10 / 100 Mbit

Beschermingsgraad: IP20

Omgevingstemperatuur: 0 °C … +70 °C

Opslagtemperatuur: -40 °C … +85 °C

Afmetingen (lxbxh): 72

60 mm

Meegeleverde toebehoren

■ 1x UTP-kabel

Systeemvereisten

■ Apple-toestellen, Android-apparaten of laptop/desktop.

■ iOS 8.0 of hoger / Android 4.0 of hoger

■ Vrije netwerktoegang

■ Internetverbinding

■ Philips Hue System (optioneel)

■ Aparte netvoeding (bijvoorbeeld priOn Netzteil CP-D 24/2.5)

Montage

Het apparaat uitsluitend op DIN-rails volgens DIN EN 60715

installeren.

Aansluitopties met de geldende voorschriften in acht nemen!

Aansluiting

Aansluiting volgens aansluitgrafiek (UTP-aansluiting voor

internetverbinding!) uitvoeren.

Inbedrijfname

■ Alle apparaten in het systeem moeten correct bedraad en op de

buslijn aangesloten zijn!

■ Het systeem wordt op https://my.busch-jaeger.de in een

webbrowser in bedrijf genomen. Met deze software wordt de

systeemconfiguratie ingericht. Voor de installatie is vooraf een

registratie nodig. Dit gebeurt op https://my.busch-jaeger.de.

Daarmee krijgt u een persoonlijke toegang tot een

inbedrijfnameserver.

■ De systeemconfiguratie is op een centrale server opgeslagen en

wordt door de Busch-ControlTouch

® KNX gedownload.

■ De app voor de besturing van de aangesloten KNX-apparaten

kan in de Apple Store of Google Store worden gedownload.

■ De groepsadressen uit de ETS 4, ETS5 of hoger worden

geïmporteerd door het inlezen van het KNX-project direct op de

inbedrijfnameserver.

■ Meer optionele extra optie zoals Philips Hue kunnen apart

geconfigureerd worden.

■ Uitvoerige informatie over de inbedrijfname, netwerkintegratie,

parametrering en bediening van de app vindt u in het technische

handboek (zie QR-code).

Bediening

[A] Resetopties

Toets

Ingedrukt houden

tijdens het opstarten

Reset naar

fabrieksinstellingen

Kort indrukken Complete herstart

Lang indrukken

(> 3 seconden)

Reset naar

fabrieksinstellingen

Toets

R 2

Kort indrukken Resetten van de toepassing

[B] Bedrijfsstatus

Led ‘OK’ Groen: knippert

langzaam Opstarten of afsluiten

Groen: continu Toepassing is startklaa

Led

‘Network’

Groen: knippert

langzaam Normaal bedrijf – OK

Geel: knippert

langzaam Geen KNX-verbinding

Rood: knippert

snel LAN-probleem, geen netwerk

Rood /

groen: interval Geen internetverbinding,

alleen LAN-verbinding

Meer productkenmerken:

■ Maken van scènes, scripts en tijdprofielen

■ Cameraondersteuning

■ Gebruik als meldinstallatie

■ Sonos-aansturing via UPnP

Service

Busch-Jaeger Elektro GmbH - Een onderneming van de ABB-groep,

Freisenbergstraße 2, D-58513 Lüdenscheid,

Tel.: +49 2351 956-1600;

www.BUSCH-JAEGER.com

Produktspezifikationen

Marke:	Busch-Jaeger
Kategorie:	niet gecategoriseerd
Modell:	6136/APP-500

Brauchst du Hilfe?

Wenn Sie Hilfe mit Busch-Jaeger 6136/APP-500 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung niet gecategoriseerd Busch-Jaeger

Busch-Jaeger 6812 U-101 Bedienungsanleitung

11 September 2024

Busch-Jaeger 6136/APP-500 Bedienungsanleitung

2 September 2024

Busch-Jaeger 6401 U-102 Bedienungsanleitung

4 August 2024

Busch-Jaeger 2CKA006156A0068 Bedienungsanleitung

29 Juli 2024

Busch-Jaeger 6188/15-101 Bedienungsanleitung

25 Juli 2024

Busch-Jaeger 2CKA006410A0397 Bedienungsanleitung

25 Juli 2024

Bedienungsanleitung niet gecategoriseerd

Neueste Bedienungsanleitung für -Kategorien-

Wago 857-810 Bedienungsanleitung

16 September 2024

IFM RU1200 Bedienungsanleitung

16 September 2024

Laserliner VideoScope XL Bedienungsanleitung

16 September 2024

Mio Chatham Bedienungsanleitung

16 September 2024

Exquisit SBS135-040FDI Bedienungsanleitung

16 September 2024

IFM DN4034 Bedienungsanleitung

16 September 2024

Tripp Lite N254-024-SH-6A Bedienungsanleitung

16 September 2024

Optoma SFFPRO2 Bedienungsanleitung

16 September 2024

TP-Link MC111CS Bedienungsanleitung

16 September 2024

Elro SF400S11 Bedienungsanleitung

16 September 2024
