Seite 1/8

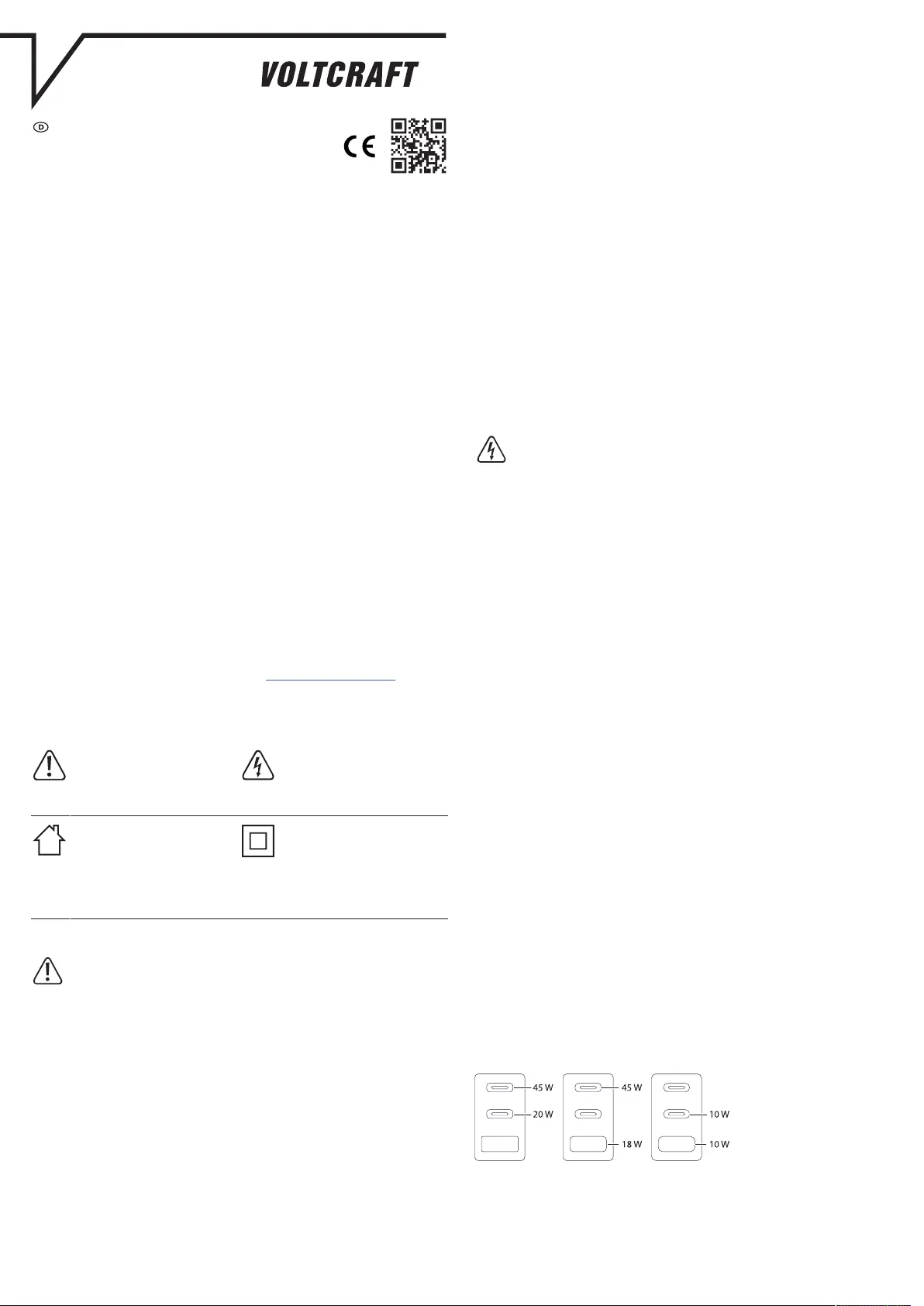

Bedienungsanleitung

UC-3ACX004

USB-GaN-Ladegerät, 65 W

Best.-Nr. 2745929

1 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um ein Galliumnitrid-Ladegerät, das mit zwei USB-C®-

PD-Schnellladeanschlüssen (Power Delivery-Technologie) und einem USB-A-Ladean-

schluss ausgestattet ist. Das Produkt ist mit vier verschiedenen Arten von Steckern kompati-

bel (siehe Abschnitt ).Technische Daten [ 2]}

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also

nicht im Freien.

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das

Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefähr-

dungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/

oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.

Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-

USB4®, USB Type-C® und USB-C® sind eingetragene Marken von USB Implementers Fo-

rum.

2 Lieferumfang

■Produkt

■3 x auswechselbarer Stecker

■Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter herunterwww.conrad.com/downloads

oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Websi-

te.

4 Symbolerklärung

Dieses Symbol warnt vor Gefahren,

die zu Verletzungen führen können.

Dieses Symbol warnt vor gefährli-

cher Spannung, die zu Verletzun-

gen durch einen elektrischen

Schlag führen kann.

Das Produkt darf nur in trockenen,

geschlossenen Innenräumen ver-

wendet und betrieben werden. Das

Produkt darf nicht feucht oder nass

werden. Es besteht Lebensgefahr

durch einen elektrischen Schlag!

Das Produkt entspricht der Schutz-

klasse II (verstärkte oder doppelte

Isolierung / Schutzisolierung).

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie

insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedie-

nungsanleitung enthaltenen Sicherheitshinweise und Informationen für

einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine

Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber

hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

5.1 Allgemein

■Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

■Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu

einem gefährlichen Spielzeug werden.

■Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,

wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

■Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem

Fachmann bzw. einer Fachwerkstatt durchführen.

5.2 Handhabung

■Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen

aus geringer Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung

■Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

■Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-

sen, Dämpfen und Lösungsmitteln.

■Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.

■Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

■Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in

einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter

Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertempera-

tur kommen, bevor Sie es in Betrieb nehmen.

5.4 Bedienung

■Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des

Produkts haben, wenden Sie sich an einen Fachmann.

■Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb

und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon

ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,

wenn das Produkt:

– sichtbare Schäden aufweist,

– nicht mehr ordnungsgemäß funktioniert,

– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert

wurde oder

– erheblichen Transportbelastungen ausgesetzt wurde.

5.5 Elektrische Sicherheit

Verändern oder reparieren Sie keine Komponenten der Stromversorgung, ein-

schließlich Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschä-

digten Komponenten. Lebensgefahr durch Stromschlag!

■Schließen Sie das Produkt stets an eine leicht zugängliche Netzsteckdose an.

■Schließen Sie das Produkt ausschließlich an eine mit dem öffentlichen Versorgungsnetz

verbundene Netzsteckdose an. Vergewissern Sie sich vor dem Anschließen des Pro-

dukts, dass die auf dem Typenschild angegebene Spannung mit der von Ihrem Strom-

versorger bereitgestellten Spannung übereinstimmt.

■Das Produkt darf unter keinen Umständen mit feuchten Händen an die Netzsteckdose

angeschlossen oder von dieser getrennt werden. Es besteht Lebensgefahr durch einen

elektrischen Schlag!

■Trennen Sie das Produkt bei einem Gewitter aus Sicherheitsgründen stets von der Netz-

steckdose.

■Berühren Sie das Produkt nicht, wenn es Anzeichen von Beschädigungen aufweist. Bei

Nichtbeachtung besteht die Gefahr eines lebensgefährlichen elektrischen Schlags! Ge-

hen Sie stattdessen wie folgt vor:

– Schalten Sie die Netzversorgung des Produkts aus (entsprechenden Leitungsschutz-

schalter ausschalten oder die Sicherung herausnehmen und dann den entsprechen-

den FI-Schutzschalter ausschalten).

– Trennen Sie nun das Produkt von der Netzsteckdose.

– Sehen Sie von einer weiteren Verwendung des Produkts unbedingt ab. Sorgen Sie

außerdem dafür, dass Dritten die Nutzung verwehrt bleibt.

5.6 Angeschlossene Geräte

■Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Ge-

räte, an die das Produkt angeschlossen wird.

6 Auswechselbare Stecker

■Neben dem integrierten Stecker liegen dem Produkt drei weitere Stecker bei.

■Klappen Sie den integrierten Stecker in das Gehäuse, bevor Sie einen der auswechsel-

baren Stecker daran anbringen. Achten Sie darauf, dass der Stecker spürbar einrastet.

■Möchten Sie einen angebrachten Stecker wieder entfernen, schieben Sie den sich an

der Unterseite des Steckers befindlichen Entriegelungsschalter zur Seite.

7 Optionen beim Ladebetrieb

Die maximale Ladeleistung der einzelnen Ladeanschlüsse ist davon abhängig, welche Kom-

bination von Anschlüssen Sie verwenden.

Die folgenden Abbildungen zeigen verschiedene Anschlusskombinationen und die jeweiligen

maximalen Ladeleistungen.

7.1 1 Anschluss

7.2 2 Anschlüsse

7.3 3 Anschlüsse

8 Reinigung

Wichtig:

– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere

chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktio-

nen des Produkts führen.

– Tauchen Sie das Produkt nicht in Wasser.

1. Trennen Sie das Produkt von der Stromversorgung.

2. Lassen Sie das Produkt dann auf die Umgebungstemperatur abkühlen.

3. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

9 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht wer-

den, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist

darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsor-

tiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten

Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflich-

tet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind,

sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können,

vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu tren-

nen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknah-

me von Altgeräten verpflichtet. Conrad stellt Ihnen folgende Rückgabemöglich-kostenlose

keiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

■in unseren Conrad-Filialen

■in den von Conrad geschaffenen Sammelstellen

■in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Her-

stellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der

Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altge-

räte-Rückgabe und das Altgeräte-Recycling gelten.

10 Technische Daten

10.1 Allgemeines

Steckertypen................................... Typ A (USA), Typ F (EU),

Typ G (UK), Typ I (AU)

Ladeanschlüsse.............................. 2 x USB-C®:

- Power Delivery (PD 3.0)

- Programmierbare Stromversorgung (PSV)

1 x USB-A: Superschnelles Laden

10.2 Angaben nach Verordnung 2019/1782

Anschrift Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240

Hirschau

Handelsregisternummer HRB 3896

Modellkennung UC-3ACX004

Eingangsspannung 100 – 240 V/AC

Eingangswechselstromfrequenz 50/60 Hz

Ausgangsspannung USB-C® 1 USB-C® 2/ :

max. 65,0 W

5,0 V/DC, 3,0 A; 9,0 V/DC, 3,0 A; 12,0 V/DC, 3,0 A;

15,0 V/DC, 3,0 A; 20,0 V/DC, 3,3 A

PSV:

max. 55,0 W

3,3 – 11,0 V/DC, 5,0 A

Ausgangsstrom

Ausgangsleistung

USB-A 1

max. 60,0 W

4,5 V/DC, 5,0 A; 5,0 V/DC, 4,5 A; 12,0 V/DC, 3,0 A;

20,0 V/DC, 3,0 A

USB-C® 1 USB-C® 2 + :

max. 45,0 W + max. 20,0 W

USB-C® 1: 5,0 V/DC, 3,0 A; 9,0 V/DC, 3,0 A; 12,0 V/

DC, 3,0 A; 15,0 V/DC, 3,0 A; 20,0 V/DC, 2,3 A

USB-C® 2: 5,0 V/DC, 3,0 A; 9,0 V/DC, 2,3 A; 12,0 V/

DC, 1,7 A

USB-C® 1 USB-A 1 + :

max. 45,0 W + max. 18,0 W

USB-C® 1: 5,0 V/DC, 3,0 A; 9,0 V/DC, 3,0 A; 12,0 V/

DC, 3,0 A; 15,0 V/DC, 3,0 A; 20,0 V/DC, 2,3 A

USB-A 1: 5,0 V/DC, 3,0 A; 9,0 V/DC, 2,0 A; 12,0 V/

DC, 1,5 A

USB-C® 2 USB-A 1 + :

max. 10,0 W + max. 10,0 W

USB-C® 2: 5,0 V/DC, 2,0 A

USB-A 1: 5,0 V/DC, 2,0 A

USB-C® 1 USB-C® 2 USB-A 1 + + :

max. 45,0 W + max.10,0 W + max. 10,0 W

USB-C® 1: 5,0 V/DC, 3,0 A; 9,0 V/DC, 3,0 A; 12,0 V/

DC, 3,0 A; 15,0 V/DC, 3,0 A; 20,0 V/DC, 2,3 A

USB-C® 2: 5,0 V/DC, 2,0 A

USB-A 1: 5,0 V/DC, 2,0 A

Durchschnittliche Effizienz im Be-

trieb

87,3 %

Effizienz bei geringer Last (10 %) 83,9 %

Leistungsaufnahme bei Nulllast 0,21 W

10.3 Umgebungsbedingungen

Betriebstemperatur ........................ 0 bis +40 °C

Luftfeuchtigkeit im Betrieb ............. 5 - 95 % rF (nicht kondensierend)

Lagertemperatur ............................ -10 bis +60 °C

Luftfeuchtigkeit bei Lagerung ........ 5 - 95 % rF (nicht kondensierend)

10.4 Sonstiges

Abmessungen (B x H x T) (ca.) ..... 30 x 44 x 72 mm

Gewicht (ca.) ................................. 145 g

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-

bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

*2745929_V1_0523_dh_mh_de 824819723-1 I1/O1 en

Operating Instructions

UC-3ACX004

65 W USB GaN Charger

Item no: 2745929

1 Intended use

The product is a USB-C® and USB-A GaN (gallium nitride) charger with support for PD

(power delivery) fast charging. It supports 4 different plug types, see section Technical data

[ 4]}.

The product is intended for indoor use only. Do not use it outdoors.

Contact with moisture must be avoided under all circumstances.

If you use the product for purposes other than those described, the product may be dam-

aged.

Improper use can result in short circuits, fires, electric shocks or other hazards.

The product complies with the statutory national and European requirements.

For safety and approval purposes, you must not rebuild and/or modify the product.

Read the operating instructions carefully and store them in a safe place. Make this product

available to third parties only together with the operating instructions.

All company names and product names are trademarks of their respective owners. All rights

reserved.

USB4®, USB Type-C® and USB-C® are registered trademarks of USB Implementers

Forum.

2 Delivery contents

■Product

■3x Interchangeable plugs

■Operating instructions

3 Latest product information

Download the latest product information at or scan the QRwww.conrad.com/downloads

code shown. Follow the instructions on the website.

4 Description of symbols

The symbol warns of hazards that

can lead to personal injury.

The symbol warns of dangerous

voltage that can lead to personal in-

jury by electric shock.

This product must only be used in

dry, enclosed indoor areas. It must

not become damp or wet, as this

may cause a fatal electric shock!

Protection class 2 (double or rein-

forced insulation, protective insula-

tion).

5 Safety instructions

Read the operating instructions carefully and especially observe the safety

information. If you do not follow the safety instructions and information on

proper handling, we assume no liability for any resulting personal injury or

damage to property. Such cases will invalidate the warranty/guarantee.

5.1 General

■The product is not a toy. Keep it out of the reach of children and pets.

■Do not leave packaging material lying around carelessly. This may become dangerous

playing material for children.

■If you have questions which remain unanswered by this information product, contact our

technical support service or other technical personnel.

■Maintenance, modifications and repairs must only be completed by a technician or an

authorised repair centre.

5.2 Handling

■Handle the product carefully. Jolts, impacts or a fall even from a low height can damage

the product.

5.3 Operating environment

■Do not place the product under any mechanical stress.

■Protect the appliance from extreme temperatures, strong jolts, flammable gases, steam

and solvents.

■Protect the product from high humidity and moisture.

■Protect the product from direct sunlight.

■Do not switch the product on after it has been taken from a cold to a warm environment.

The condensation that forms might destroy the product. Allow the product to reach room

temperature before you use it.

5.4 Operation

■Consult an expert when in doubt about the operation, safety or connection of the

product.

■If it is no longer possible to operate the product safely, take it out of operation and pro-

tect it from any accidental use. DO NOT attempt to repair the product yourself. Safe op-

eration can no longer be guaranteed if the product:

– is visibly damaged,

– is no longer working properly,

– has been stored for extended periods in poor ambient conditions or

– has been subjected to any serious transport-related stresses.

5.5 Electrical safety

Do not modify or repair mains supply components including mains plugs, mains

cables, and power supplies. Do not use damaged components. Risk of death by

electric shock!

■Connect the product to a mains socket that can be accessed easily.

■Only connect the product to a mains socket connected to the public supply. Before con-

necting, check whether the voltage stated on the rating plate complies with the voltage of

your electricity supplier.

■Never connect or disconnect the product if your hands are wet. There is a risk of electric

shock.

■For safety reasons, disconnect the product from the mains socket during storms.

■Do not touch the product if there are any signs of damage, as this may cause a fatal

electric shock! Take the following steps:

– Switch off the mains supply to the product (switch off the corresponding circuit breaker

or remove the safety fuse, and then switch off the corresponding RCD protective

switch).

– Remove the product from the mains socket.

– Do not use the product again. Prevent others from using it.

5.6 Connected devices

■Also observe the safety and operating instructions of any other devices which are con-

nected to the product.

6 Interchangeable plugs

■There are three interchangeable plugs in addition to the integrated plug.

■Fold the integrated plug into the housing before attaching an interchangeable plug. The

attachment should "click" into place.

■Slide the unlock switch on the bottom of the plug to release an attachment.

7 Charging combinations

The maximum charging output depends on which combination of ports are used.

These diagrams show different port combinations and maximum outputs.

7.1 1x port

7.2 2x ports

7.3 3x ports

8 Cleaning

Important:

– Do not use aggressive cleaning agents, rubbing alcohol or other chemical solutions.

They damage the housing and can cause the product to malfunction.

– Do not immerse the product in water.

1. Disconnect the product from the power supply.

2. Let the product cool down to ambient temperature.

3. Clean the product with a dry, fibre-free cloth.

Produktspezifikationen

Marke:	Voltcraft
Kategorie:	Ladegerät für Mobilgerät
Modell:	UC-3ACX004

Brauchst du Hilfe?

Wenn Sie Hilfe mit Voltcraft UC-3ACX004 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Ladegerät für Mobilgerät Voltcraft

Voltcraft UC-5ACX002 Bedienungsanleitung

5 September 2024

Voltcraft CPS-38W Bedienungsanleitung

28 August 2024

Voltcraft UC-3ACX004 Bedienungsanleitung

28 August 2024

Voltcraft VC-PD40W-2C Bedienungsanleitung

28 August 2024

Voltcraft SPS-1000 USB Bedienungsanleitung

28 August 2024

Voltcraft SPS-2502/R Bedienungsanleitung

28 August 2024

Voltcraft CPS-36W Bedienungsanleitung

28 August 2024

Voltcraft SCA-100 Bedienungsanleitung

28 August 2024

Voltcraft SPS-1000 Bedienungsanleitung

28 August 2024

Voltcraft VC100WC-3 Bedienungsanleitung

28 August 2024

Bedienungsanleitung Ladegerät für Mobilgerät

Neueste Bedienungsanleitung für -Kategorien-

Bauhn ACRWC-0424-M Bedienungsanleitung

15 Oktober 2024

Bauhn AFTC3-0424-W Bedienungsanleitung

15 Oktober 2024

Bauhn AFTC3-0424-B Bedienungsanleitung

15 Oktober 2024

Bauhn ACRWC-0424-W Bedienungsanleitung

15 Oktober 2024

Bauhn ADMWC-0224 Bedienungsanleitung

15 Oktober 2024

Black Box Deluxe UCCSM-10-30TP-HASP Bedienungsanleitung

14 Oktober 2024

Trust 90W Notebook Power Adapter Bedienungsanleitung

12 Oktober 2024

Black Box Deluxe UCCSL-12-36HP Bedienungsanleitung

10 Oktober 2024

Black Box Deluxe UCCSL-12-36T-HASP Bedienungsanleitung

8 Oktober 2024

Trust AC/Micro-USB Bedienungsanleitung

4 Oktober 2024
