Seite 1/15

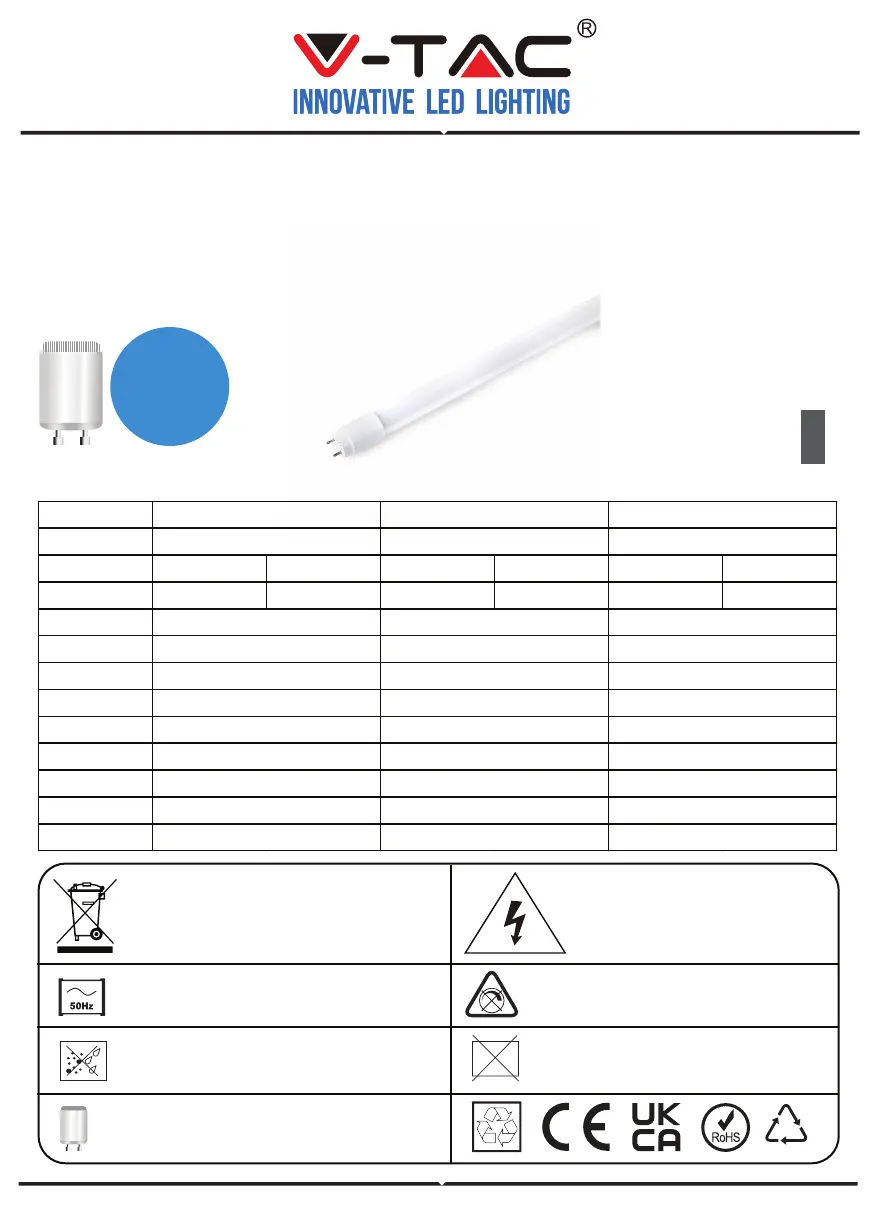

DUMMY STARTER
INCLUDED
STARTER
FOR LED TUBES
TECHNICAL DATA:
Model
Waîž©s
Color 3000K 4000K; 6500K 3000K 4000K; 6500K 3000K 4000K; 6500K
Lumens 1085 1120 1750 1920 2150 2400
CRI
PF
BeamAngle
Body Type
Holder
Long Life
On/O Cycles
Dimension
Input Power
G13
25,000 Hours
>15000
1500x28mm
AC:220-240V, 50Hz
VT-1615
15
>80
>0.9
160°
Plas cPlas c 
G13
25,000 Hours
>15000
1200x28mm
AC:220-240V, 50Hz
G13
25,000 Hours
>15000
600x28mm
AC:220-240V,50Hz
VT-1612
12
>80
>0.9
160°
7
VT-1607
>80
>0.9
160°
Plas c
5
YEARS
WARRANTY
*
WEEE Number: 80133970
INSTALLATION INSTRUCTION
T8 LED Tubes
IN CASE OF ANY QUERY/ISSUE WITH THE PRODUCT, PLEASE REACH OUT TO US AT: SUPPORT@V-TAC.EU FOR MORE PRODUCTS RANGE,
INQUIRY PLEASE CONTACT OUR DISTRIBUTOR OR NEAREST DEALERS. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B
EL
LED replacement starter
(Included in the packaging)
LED Tubes not suitable for
emergency operations
LED Tubes are NOT suitable for
dimming
LED Lamps suitable for 50Hz
operation
LED Lamps to be used in dry conditions
or in a luminaire that provides protection
This marking indicates that this
product should not be disposed
of with other household wastes.
Caution, risk of electric shock.
22
PAP
INTRODUCTION & WARRANTY
Thank you for selecting and buying V-TAC product. V-TAC will serve you the best. Please read these
instructions carefully before starting the installing and keep this manual handy for future reference. If you
have any another query, please contact our dealer or local vendor from whom you have purchased the
product. They are trained and ready to serve you at the best. The warranty is valid for 5 years from the date
of purchase. The warranty does not apply to damage caused by incorrect installation or abnormal wear and
tear. The company gives no warranty against damage to any surface due to incorrect removal and installation
of the product. The products are suitable for 10-12 Hours Daily operation. Usage of product for 24 Hours a
day would void the warranty. This product is warranted for manufacturing defects only. The LED tube can be
used in hotels, offices, factories, conference rooms, meeting rooms, commercial complexes, residential
buildings, schools, colleges, universities, hospitals, etc.
WARNINGS!
• Installation should only be done by a certified electrician
• Operation environment temperature: from -20°C to +45°C
• Do not use DC electricity
• Do not modify the fitting to be used with the LED Tube.
• V-TAC LED Tubes are NOT designed to be used in emergency operations.
• For Indoor use only.
• Do NOT use with electronic ballasts. V-TAC LED tubes are not compatible with electronic
ballast circuit. In order to use the electronic ballast fitting you must ensure to remove the
electronic ballast from the fitting and rewire the circuit as per new fitting installation as shown
below. Ensure the installation and wiring is carried out by certified electrician.
• Switch Off the power.
• Installation should only be done by a certified electrician
• Installation should only be done by a
certified electrician.
• Ensure the wiring diagram is followed as
highlighted.
• Insert V-TAC LED Tube.
• Switch On the power to test the light.
• Please refer to the wiring diagram for replacing
fluorescent tube on a single magnetic ballast circuit
with V-TAC LED Tube.
Installation & Replacement of Fluorescent Lamp(Single Magnetic Ballast Ciruit)
New Fitting Installation
Single Side Power Only
Wiring Diagram
Wiring Diagram
PACKING:
• LED Tube (1PC)
• Instruction Manual (1PC)
• Dummy Starer (1PC)
1. off the power Switch 2. Remove the existing
fluorescent lamp
3. Remove the existing
fluorescent starter
4. Insert LED T8 starter 6. Switch ON the power
5. Insert V-TAC LED Tube
LED
Left RightLED TUBE
Inductance Ballast
LED Starter
Left Right
(L)
(N)
V-TAC
INPUT
V-TAC
INPUT
LED TUBE
INSTALLATION INSTRUCTION
EN
INSTALLATION INSTRUCTION
EN
AC:220-240V
50Hz
AC:220-240V
50Hz
EINFÃœHRUNG UND GEBRAUCHSANWEISUNG
Vielen Dank, daß Sie sich für eine V-TAC LED entschieden haben. V-TAC wird Ihnen die besten Dienste erweisen.
Lesen Sie, bitte, diese Gebrauchsanweisung vor der Montage aufmerksam durch und halten Sie sie für Auskünfte in
der Zukunft parat. Sollten Sie weitere Fragen haben, kontaktieren Sie, bitte, unseren lokalen Händler oderVerkäufer,
von dem Sie das Produkt gekauft haben. Sie sind ausgebildet und bereit Sie auf die bestmögliche Art und Weise zu
unterstützen. Die Gewährleistungsfrist beträgt 5 Jahre ab dem Kaufdatum. Die Gewährleistung bezieht sich nicht auf
Schäden, die durch unsachgemäße Montage oder ungewöhnliche Abnutzung und Verschleiß verursacht worden sind.
Das Unternehmen gewährt keine Garantie für durch unsachgemäßen Produktabbau oder unsachgemäße Montage
entstandene Schäden an jeglichen Oberflächen. Die Produkte sind für eine Nutzung von bis zu 10-12 Stunden täglich
geeignet. Eine tägliche, 24-stündige Nutzung schließt die Gewährleistung aus. Diese Gewährleistung gilt nur für
Herstellungsmängel.
INSTALLATIONSVORSCHRIFTEN
• Die Installation sollte nur von einem qualifizierten Elektriker
durchgeführt werden.
• Betriebsumgebungstemperatur: von -20 °C bis + 45 °C
• Verwenden Sie keinen Gleichstrom.
• Verändern Sie nicht den Sockel, der der LED-Röhre zukommt.
• V-TAC LED-Röhren sind NICHT für den Einsatz in Notbetriebsanlagen vorgesehen.
• Nur für den Innengebrauch.
• NICHT mit einer Ballastschaltung (elektronischen Vorschaltgeräten) verwenden. Die LED-Röhren von
V-TAC sind nicht mit elektronischen Vorschaltgeräten vereinbar. Um eine Ballastschaltung zu verwenden,
müssen Sie sicherstellen, dass das elektronische Vorschaltgerät aus dem Anschlussstück entfernt und der
Stromkreis gemäß der unten gezeigten Neuinstallation wiederholt verkabelt wird. Stellen Sie sicher, dass
die Installation und Verkabelung von einem zertifizierten Elektriker durchgeführt wird.
• Installation nur von Elektrofachkräften
• Weitere Informationen zum Ersetzen der
Leuchtstoffröhre eines einzelnen magnetischen
Vorschaltgeräts durch eine V-TAC LED-Röhre
finden Sie im Schaltplan.
Installation und Austausch der Leuchtstofflampe (einzelner magnetischer Vorschalt-
kreis)
Installation einer neuen Leuchte
Nur einseitige
Stromversorgung
Schaltplan
1. Schalten Sie die
Stromversorgung aus
2. Entfernen Sie die vorhan-
dene Leuchtstofflampe
3. Entfernen Sie den vorhan-
denen fluoreszierenden Starter
4. LED T8 Starter einsetzen 6. Schalten Sie die
Stromversorgung EIN
5. Setzen Sie die
V-TAC LED-Röhre ein
LED
Induktivitätsvorschaltgerät
LED Starter
LINKS
LINKS
RICHTIG
RICHTIG
(L)
(N)
V-TAC
EINGANG
V-TAC
EINGANG
LED RÖHRE
Schaltplan
LED RÖHRE
VERPACKUNG:
• LED Röhre (1PC)
• Bedienungsanleitung (1PC)
• Starternachbildung (1 St.)
• Installation nur von Elektrofachkräften
• Schalten Sie die Stromversorgung aus
• Stellen Sie sicher, dass der Schaltplan wie
angegeben befolgt wird.
• Setzen Sie die V-TAC LED-Röhre ein.
• Schalten Sie die Stromversorgung ein, um das
Licht zu testen
INSTALLATIONSANWEISUNGEN
DE
AC:220-240V
50Hz
AC:220-240V
50Hz
