Seite 1/11
revision 15 . Feb . 2018
Product Support

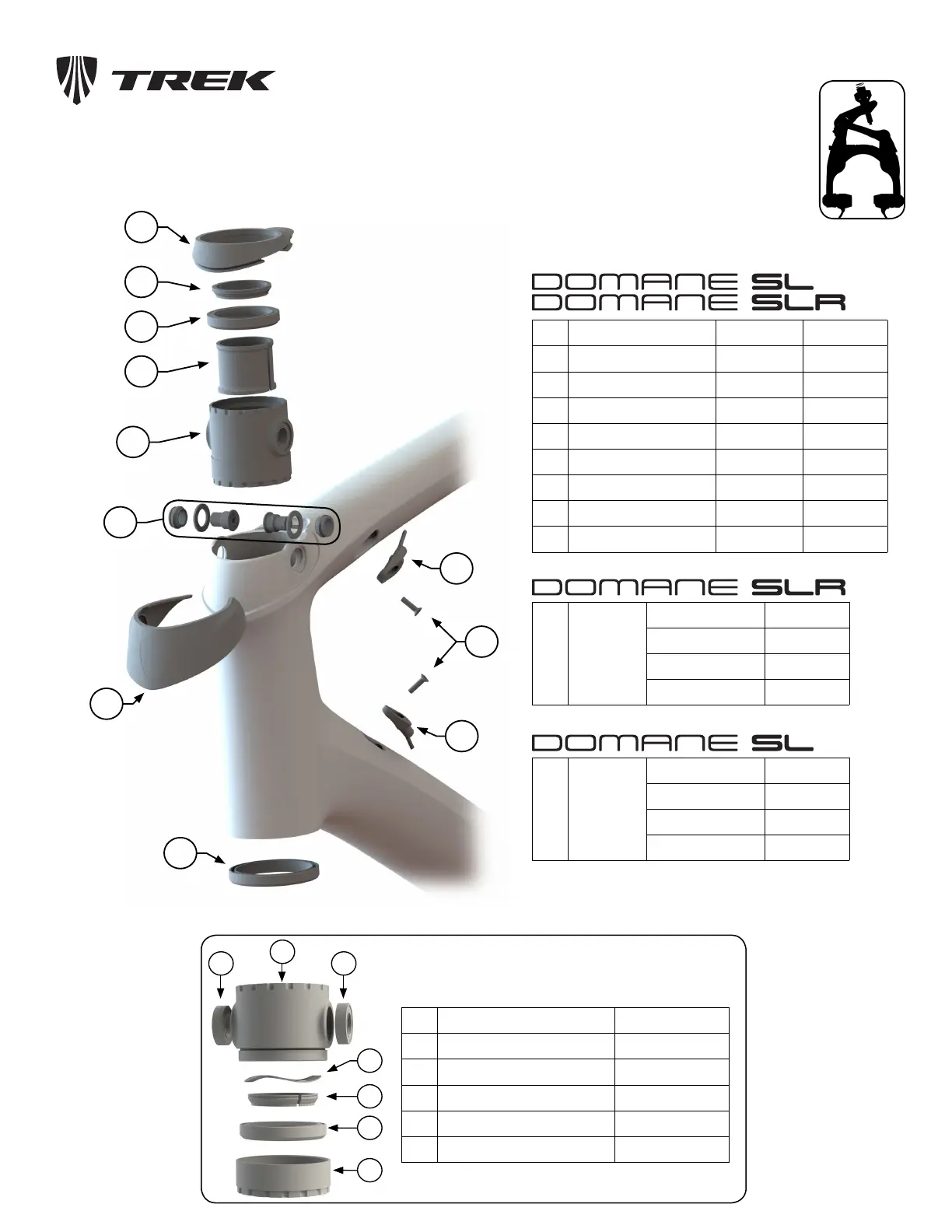

Domane/Silque SL/SLR Parts Quick Reference
Page 1 of 11
1
2
3
4
5
10
9
7
8
7
6
C
D
E
F
B B
A
A Upper Coupler Housing Assembly Only
B Pivot Bearing W293466
C Wave Washer Assembly Only
D Compression Ring W531677
E Middle Headset Bearing W531676
F Lower Coupler Housing Assembly Only
10
Lower
Headtube
Cover
Dnister Black 540436
Trek Black 540437
Crystal White 540438
Matte Black 540439
1 Upper Cover W519736
2 Compression Ring W531677
3 Upper Bearing W531676
4 Pre-Load Spacer W521269
5 See InsetIsoSpeed Assembly
6 Mount Hardware 539644
7 Cable Housing Stop W315463
8 Housing Stop Bolt M3x12mm W318529
9 Lower Bearing 417578
10
Lower
Headtube
Cover
Trek Black 540437
Dark Blue 542387
Viper Red 542388
Dark Aquatic 542389
W546556 - Headtube Coupler Assembly*
*Assemble and torque to 50Nm
revision 15 . Feb . 2018
Product Support
Domane/Silque SL/SLR Parts Quick Reference
Page 2 of 11
1
2
3
4
5
10
9
7
8
7
C
D
E
F
B B
A
A Upper Coupler Housing Assembly Only
B Pivot Bearing W293466
C Wave Washer Assembly Only
D Compression Ring W531677
E Middle Headset Bearing W531676
F Lower Coupler Housing Assembly Only
1 Upper Cover W529147
2 Compression Ring W531677
3 Upper Bearing W531676
4 Pre-Load Spacer W521269
5 See InsetIsoSpeed Assembly
6 Mount Hardware 539644
7 Housing Stop W315463
8 Housing Stop Bolt M3x12mm W318529
9 Lower Bearing 417578
10 Lower
Cover
Trek Black 543557
Purple Lotus 543558
Dnister Black 543559
6
W546556 - Headtube Coupler Assembly*
*Assemble and torque to 50Nm
revision 15 . Feb . 2018
Product Support
Domane SLR Parts Quick Reference
Page 3 of 11
C
D
E
F
1 Upper Cover W519736
2 Compression Ring W531677
3 Upper Bearing W531676
4 Pre-Load Spacer W521269
5 See InsetIsoSpeed Assembly
6 Mount Hardware 539644
7Housing Stop W513980
Housing Plug W513979
8 Housing Stop Bolt M4x20mm W439072
9 Lower Bearing 417578
10 Lower
Cover
Dnister Black 540436
Trek Black 540437
Crystal White 540438
Matte Black 540439
1
2
3
4
5
10
9
7
8
B B
A
A Upper Coupler Housing Assembly Only
B Bearing, 10x19x5mm W293466
C Wave Washer Assembly Only
D Compression Ring W531677
E Middle Headset Bearing W531676
F Lower Coupler Housing Assembly Only
W546556 - Headtube Coupler Assembly*
6
*Assemble and torque to 50Nm
