4-283-981- (1)02 安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、電気製品
は、まちがった使いかたをすると、火災や感電などにより死亡や大けがな
ど人身事故につながることがあり、危険です。事故を防ぐために次のこ
とを必ずお守りください。

安全のための注意事項を守る。

故障したり破損したら使わずに、ソニーのサービス担当者に相談する。
警告表示の意味
この取扱説明書および製品では、次のような
表示をしています。表示の内容をよく理解し
てから本文をお読みください。
この表示の注意事項を守らないと、火災
感電などにより死亡大けがなど人身
事故につながることがあります。
この表示の注意事項を守らないと、感電やそ
の他の事故によりけがをしたり周辺の物品
損害を与えることがあります。
注意を促す記号
行為を禁止する記号
下記の注意を守らないと、火災感電などにより死亡大けが につな
がることがあります。
フィルターをのぞかな
投影中にプロジェクターのフィルターをのぞくと強い光が目に入り、目に
悪影響を与えることがあります
下記の注意を守らないと、けがをしたり周辺の物品損害を与えるこ
があります
ルターを上下に開閉する際は手をはさまないに注意す
可動部に手をはさみ、けがをするおそれがあります。
3D Lens Filter
3Dレンズフィルター
取扱説明書
お買い上げいただきありがとうございます。
安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを
示してあります。 、製品を安全にお使いくだこの取扱説明書をよくお読みのうえ
さい。お読みになったあとは、いつでも見られるところに必ず保管してください。
3Dレンズフィルターの取り付けは、必ずソニーのサービス担当者または営業担
当者にご依頼ください。
Operating Instructions
LKRA-005
© 2011 Sony Corporation Printed in Japan
日本語
概要
3Dレンズフィルター LKRA-005は、デジタルシネマプロジェクター SRX
R320Sと、Dプロジェクションレンズユニットを組み合わせて使用
する3D投影用キットです。その他の組み合わせについては、ソニーの
サービス担当者、または営業担当者に相談してください。
3Dレンズフィルターの取り付けについて
お客様へ
お客様による3Dレンズフィルターの取り付けは、火災や人身事故につな
がることがあります。レンズの取り付けについては、ソニーのサービス
担当者または営業担当にご依頼ください。
サービスの方へ
取り付けかたについては、LKRA-005のサービスマニュアル(別売)をご
覧ください。
3Dレンズフィルターの開閉について
3Dレンズフィルターは上側のレンズフィルターと、下側のレンズフィル
ターの21組となります。

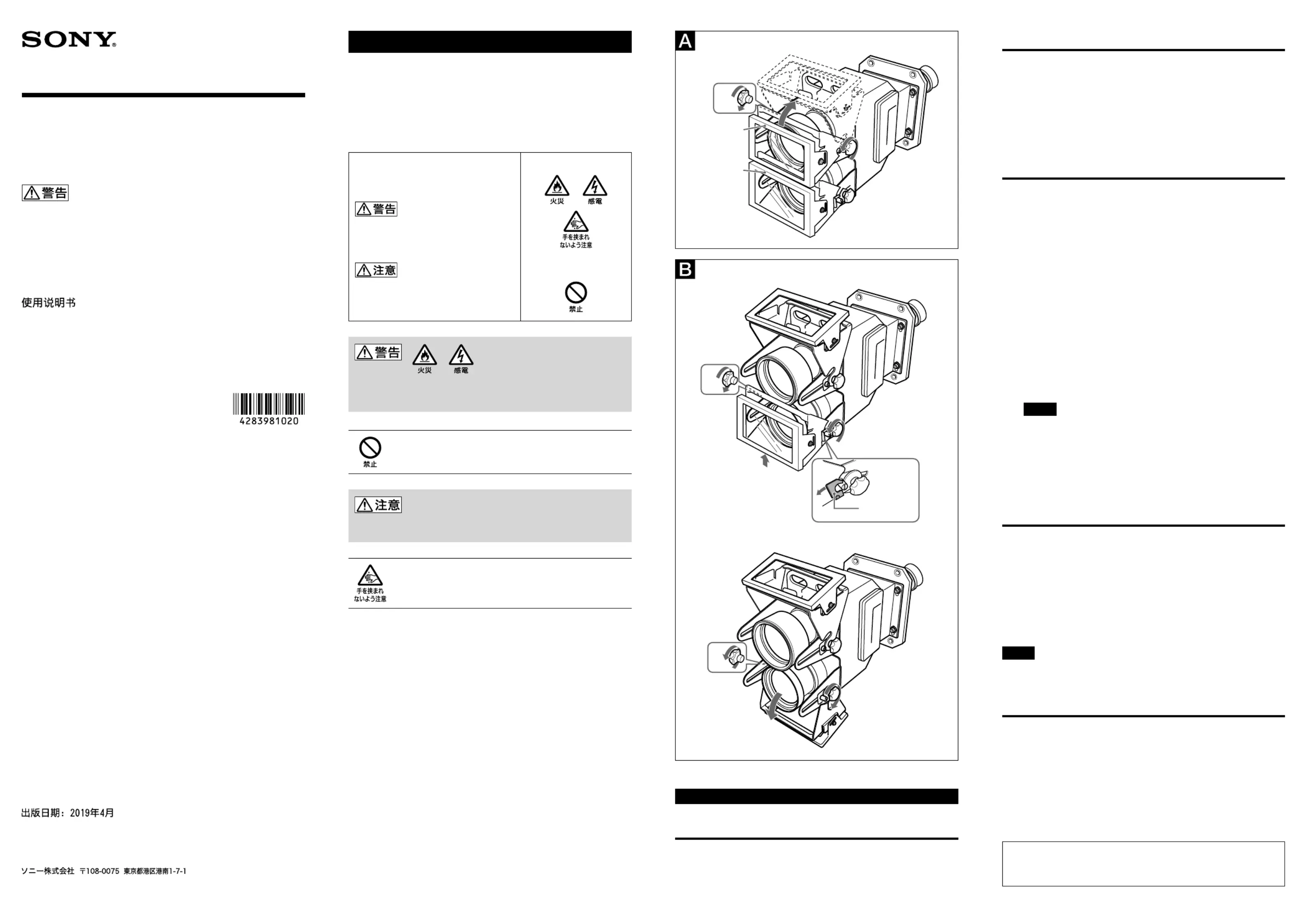

上側レンズフィルターの開閉(図
1 上側レンズフィルターの左右にあるネジをゆるめる。
2 上側レンズフィルターを上にずらす。
3 1でゆるめたネジを締め、上側レンズフィルターを固定する。
下側レンズフィルターの開閉(図
1 下側レンズフィルターの左右にあるネジをゆるめる。
2 下側レンズフィルターを軽く持ち上げ、右側のネジのところにある
ロックレバーを浮かせる。
3 下側レンズフィルターを片手で支えながら、ロックレバーを前側に
倒してロックをはずす。
ご注意
ロックレバーがはずれると、下側レンズフィルターが急に動き出
し、周囲にぶつかって破損する場合がありますので、必ず手で支え
てください。
4 下側レンズフィルターを下にゆっくりずらす。
5 1でゆるめたネジを締め、下側レンズフィルターを固定する。
3Dレンズフィルターのお手入れ
お手入れをする前に
必ず本体の電源を落としてランプが消灯していることを確認してくださ
い。
お手入れのしかた
3Dレンズフィルターについた汚れは、クリーニングクロスやメガネ拭き
などの柔らかい布で軽く拭いてください。
アルコールやベンジン、シンナー、酸性洗浄剤、アルカリ性洗浄剤、研磨剤
入り洗浄剤、化学ぞうきんなどはフィルター表面を傷めますので、絶対に
使用しないでください。
ご注意
レンズフィルターを開閉させる際は、手を挟まないよう注意してくださ
い。
主な仕様
最大外形寸法(幅
/高さ(上下レンズフィルター単品)/奥行き)
伸ばさないとき:
179 × 114 × 150 mm
最大に伸ばしたとき:
179 × 114 × 222 mm
(ネジ部突起含まず)
質量 1.8 kg
付属品 扱説明書1
フィルターブラケット取り付けネジ
8
ノブ4
仕様および外観は、改良のため予告なく変更することがありますが、ご了
承ください。
お使いになる前に、必ず動作確認を行ってください。故障その他に伴
う営業上の機会損失等は保証期間中および保証期間経過後にかかわら
ず、補償はいたしかねますのでご了承ください。
2
1
1
上側レン
フィルタ
下側レン
フィルタ
1
1
23
ロックレバー
4
5
5
English
Before operating the unit, be sure read this manual thoroughly, and
retain it for future reference.
Overview
The LKRA-005 3D lens filter is a 3D shooting kit for use in combination
with a 3D projection lens unit for the SRX-R320S Digital Cinema Projector.
Consult your Sony representative about other combinations.
Attaching 3D Lens Filters
For customers
The task of attaching the 3D lens filters carry risk of fire and for personal
injury.
Users should request that Sony personnel attach the 3D lens filters.
For Sony representative
Refer to the Service Manual (not supplied) of the LKRA-005 for the
procedure for attaching the 3D lens filters.
Handling the 3D Lens Filters
The 3D lens filters are paired, comprising an upper lens filter and a lower
lens filter.
Handling the upper lens filter (Fig. )
1 Loosen the screws on the left and right of the upper lens filter.
2 Lift the upper lens filter.
3 Tighten the screws that were loosened in step 1 to secure the upper
lens filter.
Handling the lower lens filter (Fig.
)
1 Loosen the screws on the left and right of the lower lens filter.
2 Lift the lower lens slightly to float the lock lever near the right side
screw.
3 Pull the lever toward you to release while supporting the lower lens
filter with one hand.
Note
When the lock lever is released, the lower lens filter may move
downward suddenly, which may cause surroundings to be damaged.
Be sure to support the filter with your hand to prevent that.
4 Move the lower lens filter down carefully.
5 Tighten the screws that were loosened in step 1 to secure the lower
lens filter.
Cleaning the 3D Lens Filters
Before cleaning
Be sure that the power is turned off and the lamp is turned off.
Cleaning the 3D lens filters
Wipe the lens gently with a soft cloth, such as a glass-cleaning cloth.
Never use solvent such as alcohol, benzene or thinner, or acid, alkaline or
abrasive detergent, or a chemical cleaning cloth, which might damage
the surface of the lens.
Note
When handling the 3D lens filters, be careful not to catch your fingers
between the lens filters.
Specifications
Dimensions (width/height (single lens filter (upper/lower)/thickness):
At no extension: Approx. 179 × 114 × 150 mm
(Approx. 7 / × 4 / × 6 inches)
At maximum extension: Approx. 179 × 114 ×
222 mm
(Approx. 7 / × 4 / × 8 / inches)
Mass Approx. 1.8 kg (Approx. 3 lb 15 oz)
Supplied accessories
Operating Instructions (1)
Filter bracket attaching screws (8)
Knob (4)
Design and specifications are subject to change without notice.
Note
Always verify that the unit is operating properly before use. SONY
WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING,
BUT NOT LIMITED TO, COMPENSATION OR REIMBURSEMENT ON
ACCOUNT OF THE LOSS OF PRESENT OR PROSPECTIVE PROFITS DUE
TO FAILURE OF THIS UNIT, EITHER DURING THE WARRANTY PERIOD OR
AFTER EXPIRATION OF THE WARRANTY, OR FOR ANY OTHER REASON
WHATSOEVER.
4
5
5
中⽂
机型名称:3D镜头滤光器
使⽤产品前请仔细阅读本使⽤说明书,并请妥善保管。
概述
LKRA-005 3D镜头滤光器是与SRX-R320S数字电影放映机的3D投影镜头
组合使⽤的3D拍摄套件。有关其他组合,请咨询Sony代表。
安装3D镜头滤光器
对于消费者
安装3D镜头滤光器的⼯作存在⽕灾和⼈员受伤的危险。
⽤户应要求Sony⼈员安装3D镜头滤光器。
对于Sony代表
有关安装3D镜头滤光器的步骤,请参考LKRA-005的服务⼿册(不附
送)。
使⽤3D镜头滤光器
3D镜头滤光器有⼀对,包含上镜头滤光器和下镜头滤光器。
使⽤上镜头滤光器(图)
1 松开上镜头滤光器左右两侧的螺丝
2 抬起上镜头滤光器。
3 拧紧步骤 中松开的螺丝,固定上镜头滤光器1
使⽤下镜头滤光器(图)
1 松开下镜头滤光器左右两侧的螺丝
2 稍稍抬起下镜头使右侧螺丝旁的锁杆移动。
3 ⽤单⼿⽀撑住下镜头滤光器的同时,朝⾝体⽅向拉动锁杆以
锁。
注意
锁杆解锁时,下镜头滤光器可能会突然向下移动,可能会造成周
围部件损坏。务必⽤⼿⽀撑住滤光器以防损坏。
4 ⼩⼼向下移动下镜头滤光器。
5 拧紧步骤 中松开的螺丝,固定下镜头滤光器1
清洁3D镜头滤光器
清洁前
务必关闭电源和投影灯。
清洁3D镜头滤光
请使⽤软布,如玻璃清洁布轻轻擦拭镜头。
千万不要使⽤酒精、苯或稀释剂等溶剂,或者酸性、碱性清洁剂或擦
洗剂以及化学清洁布,否则可能会损坏镜头表⾯。
注意
使⽤3D镜头滤光器时,请⼩⼼不要让⼿指夹在镜头滤光器之间。
规格
尺⼨(宽/⾼(单个镜头滤光器(上/下))/厚):
不扩展:约179 × 114 × 150 mm
最⼤扩展:约179 × 114 × 222 mm
质量 约1.8 kg
附件 使⽤说明书(1)
滤光器⽀架安装螺丝(8)
旋钮(4
设计和规格如有变更,恕不另⾏通知。
注意
在使⽤前请始终确认本机运⾏正常
⽆论保修期内外或基于任何理由,SONY对任何损坏概不负责。由于
本机故障造成的现有损失或预期利润损失,不作(包括但不限于)
退货或赔偿。
2
1
1
Upper lens filter
上镜头滤光器
Lower lens filter
下镜头滤光器
1
1
23
Lock lever
锁杆
