SLV 229374 Bedienungsanleitung


Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für SLV 229374 (6 Seiten) in der Kategorie Nicht kategorisiert. Dieser Bedienungsanleitung war für 8 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Seite 1/6
© 06.02.2019 SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. +49 (0)2451 4833-0. Made in China.

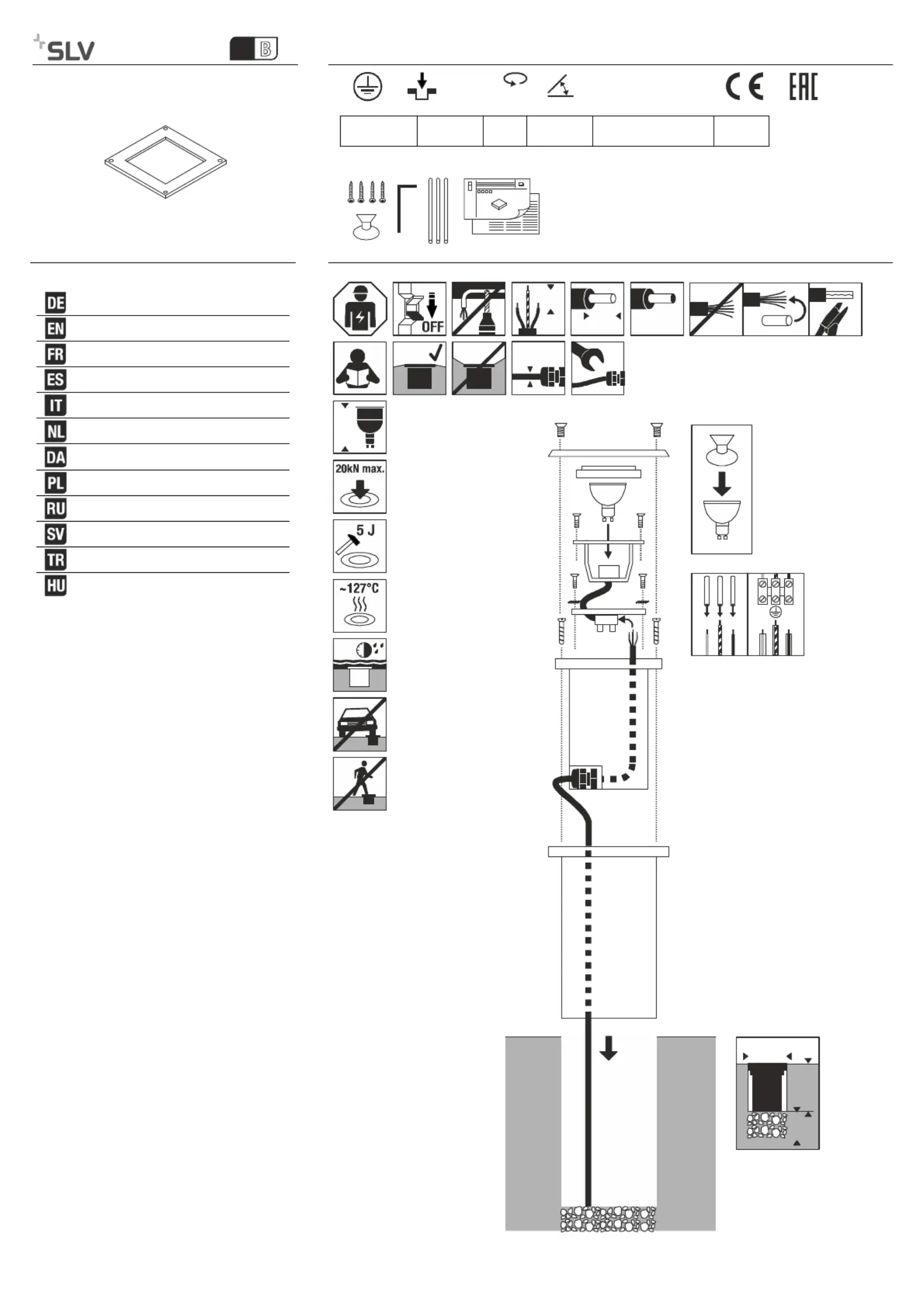

A
BETRIEBSANLEITUNG TEIL A
Bodeneinbauleuchte
INSTRUCTION MANUAL PART A
Inground Fitting
MODE D’EMPLOI PARTIE A
Encastré de sol
MANUAL DE INSTRUCCIONES PARTE A
Luminaria empotrable de suelo
ISTRUZIONI PER L’USO PARTE A
Incasso da terra
GEBRUIKSAANWIJZING DEEL A
Vloerinbouwarmatuur
DRIFTSVEJLEDNING PART A
Gulvindbygningslampe
INSTRUKCJA OBSŁUGI CZĘŚĆ A
Lampa do gruntu
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ЧАСТЬ A
Напольный встраиваемый светильник
BRUKSANVISNING DEL A
Infälld markarmatur
KULLANMA KILAVUZU BÖLÜM A
Zemine gömme lamba
HASZNÁLATI UTASÍTÁS, A. RÉSZ
Padlóba építhető lámpatest
229374
IP67
220V-240V
~50/60Hz QPAR51 GU10 35W max. 13 x 13 x 12 cm 1,16 kg
90°
30°
B
A
20
mm
6 mm
B
0,75 - 1,5
mm²
12,4 x 12,4 cm
13,5
cm
20
cm
7 - 13
mm
0,5h
max
IP67
6
cm
max.
N
L
© 06.02.2019 SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. +49 (0)2451 4833-0. Made in China.
DE - Die Installation erfordert Fachkenntnisse und darf nur eine
zugelassene Elektrofachkraft unter Berücksichtigung örtlicher und
nationaler Bestimmungen durchführen!
EN - The installation requires expert knowledge and may be carried
out only by an approved electrician under consideration of local and
national regulations!
FR - L’installation nécessite des connaissances spécialisées et ne
peut être effectuée que par un électricien agréé, en tenant compte
des réglementations locales et nationales !
ES - ¡Para realizar la instalación son necesarios conocimientos
técnicos. La instalación será realizada exclusivamente por un
técnico electricista autorizado, respetando las normativas locales y
nacionales!
IT - L’installazione richiede conoscenze tecniche e può essere
eseguita soltanto da un elettricista autorizzato tenendo conto delle
norme locali e nazionali!
NL - De installatie vereist vakkennis en mag uitsluitend door een
erkende elektricien worden uitgevoerd, waarbij de lokale en
nationale voorschriften in acht moeten worden genomen!
DA - Installationen kræver fagkundskab og må kun gennemføres af
en autoriseret el-installatør. Lokale og nationale bestemmelser skal
herved overholdes!
PL - Instalacja wymaga wiedzy specjalistycznej i powinna być
przeprowadzana wyłącznie przez uprawnionego elektryka przy
uwzględnieniu miejscowych i krajowych przepisów!
RU - Установка требует специальных знаний и может
производиться только сертифицированным электриком с
соблюдением местных и национальных положений!
SV - Installationen kräver fackkunskaper och får endast utföras av
en elektriker. Lokala och nationella bestämmelser måste följas!
TR - Kurulum uzmanlık gerektirir ve sadece yerel ve ulusal
yönetmelikler dikkate alınarak yetkili bir elektrikçi tarafından
yapılabilir!
HU - A csatlakoztatás szaktudást igényel, és kizárólag feljogosított
villamossági szakember végezheti el a helyi és nemzeti
rendelkezések figyelembe vétele mellett!
DE Entsorgung - (Europäische Union)
Produkt nicht im Hausmüll entsorgen! Produkte mit diesem Symbol
sind entsprechend der Richtlinie(WEEE) über Elektro- und
Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektro-
Altgeräte zu entsorgen!
EN - Disposal (European Union)
Do not dispose the product with the regular household waste!
Products marked with this sign must be disposed according to the
directive (WEEE) on electrical and electronic devices at local
collection points for such devices!
FR - Information de recyclage (Union européenne)
Ne recyclez pas le produit avec les ordures ménagères ! Les
produits qui présentent ce symbole sont à recycler suivant la
directive (WEEE) relative aux déchets d'équipements électriques et
électroniques, via des points de collecte pour appareils électriques
usagés !
ES - Indicaciones para la eliminación (Unión Europea)
¡No tirar el producto con la basura doméstica! Los productos con
este símbolo deben eliminarse, de acuerdo con la directiva (WEEE)
sobre residuos de aparatos eléctricos y electrónicos, llevándolos a
los puntos de recogida selectiva de aparatos eléctricos y
electrónicos locales.
IT - Istruzioni per lo smaltimento (Unione Europea)
Non smaltire il prodotto con i rifiuti domestici! I prodotti con questo
simbolo devono essere smaltiti, nel rispetto della Direttiva (WEEE)
sui rifiuti di apparecchiature elettriche ed elettroniche, nei punti di
raccolta locale ad essi adibiti! Verificare sul sito www.slvitalia.it il
corretto metodo di smaltimento del presente materiale.
NL - Afvalverwijdering (Europese Unie)
Het product niet via het huishoudelijk afval weggooien! Producten
met dit symbool dienen in overeenstemming met richtlijn (WEEE)
via elektrische en elektronische apparatuur bij de plaatselijke
inzamelpunten voor elektrisch afval te worden verwijderd!
DA - Henvisning om bortskafning (EU)
Produktet må ikke bortskaffes sammen med husholdningsaffaldet!
Produkter med dette symbol skal i henhold til direktivet (WEEE) om
affald af elektrisk og elektronisk udstyr bortskaffes via de lokale
indsamlingssteder for gamle el-apparater!
PL - Wskazówka dotycząca utylizacji (Unia Europejska)
Nie wolno wyrzucać produktu do śmieci domowych! Produkty
oznakowane tym symbolem należy utylizować zgodnie z
wytycznymi (WEEE) dotyczącymi starych urządzeń elektrycznych i
elektronicznych w miejscowych punktach gromadzenia odpadów
elektrycznych!
RU - Указание по утилизации (Европейский Союз)
Не утилизировать прибор вместе с бытовыми отходами!
Продукты с подобным обозначением в соотв. с Положением
(WEEE) по утилизации старых электрических и электронных
приборов необходимо утилизировать через специальные
пункты сбора старых электроприборов!
SV - Anvisningar för sophantering (Europeiska Unionen)
Produkten får ej kastas i hushållssoporna! Produkter som är märkta
med denna symbolen ska kastas i enlighet med riktlinjerna (WEEE)
för elektriska och elektroniska apparater på de lokala
uppsamlingsställena för el- och elektronikskrot.
TR - Tasfiye açıklaması (Avrupa Birliği)
Ürünü ev çöpüyle birlikte atmayın! Bu sembolü taşıyan ürünler,
elektroteknik ve elektronik eski aletlerin yerel elektronik eski aletler
toplama yerinde tasfiye edilmesi (WEEE) yönetmeliğine bağlıdır.
HU - Hulladékkezelés (Európai Unió)
A terméket ne a hagyományos háztartási hulladékkal együtt dobja
ki! A fenti jellel ellátott termékeket a WEEE, irányelv szerint az
elektromos és elektronikus termékek számára kihelyezett
hulladékgyűjtőkbe tegye!
Technische Änderungen vorbehalten. Technical Details are subject
to change. Les détails techniques sont sujet à des changements.
Nos reservamos el derecho a modificaciones técnicas. Modifiche
tecniche riservate. Behoudens technische wijzigingen. Ret til
tekniske ændringer forbeholdes. Zmiany techniczne zastrzeżone.
Сохраняется право на внесение технических изменений.
Tekniska ändringar kan förekomma. Teknik değişiklik yapma hakkı
saklıdır. A technikai részletek termékenként változhatnak.
Импортёр ООО «Марбел»:
190005, г. Санкт-Петербург,
Митрофаньевское шоссе корп, 2 . 2
./Тел факс +7 (812) 644-6789
www.marbel.ru
A
© 06.02.2019 SLV GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. +49 (0)2451 4833-0. Made in China.
Betriebsanleitung TEIL B
Bodeneinbauleuchte
229374
Anleitung sorgfältig lesen und aufbewahren!
Sicherheitshinweise für Installation und Betrieb
Nichtbeachtung kann zu Lebens-, Verbrennungs- und
Brandgefahr führen!
Jegliche Arbeiten am elektrischen Anschluss nur durch
Elektrofachkraft!
Produkt nicht verändern oder modifizieren.
Nichts an dem Produkt befestigen.
Produkt nicht abdecken.
Nur mit intaktem Schutzglas betreiben.
Bei Verdacht einer Fehlfunktion oder Beschädigung außer Betrieb
nehmen und Händler oder Elektrofachkraft kontaktieren.
Sicherstellen, dass Kinder an dem Produkt keinen Schaden
nehmen.
: Kennzeichnet auf Produkt oder in Abbildung mögliche heiße
Oberflächen des Produkts.
Weitere Sicherheitshinweise =
Bestimmungsgemäße Verwendung
Schutzklasse I (1) - Anschluss mit Schutzleiter.
Nur fest montiert auf ebenen Untergrund betreiben.
Nur auf normal oder nicht entflammbaren Flächen betreiben.
Keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung aussetzen.
Mindestabstand Lichtquelle zur beleuchteten Fläche: 0,5 m .
IP67: Schutz gegen Eindringen von Staub - Schutz gegen
Eindringen von Wasser, wenn zeitweilig untergetaucht.
Leuchtmittelwechsel
Leuchte spannungsfrei schalten und abkühlen lassen.
Zugelassene Leuchtmitteltypen: QPAR51, GU10, 35W max.
Dichtung bei Verschmutzung säubern.
Schrauben gleichmäßig kreuzweise anziehen.
Pflege / Lagerung
Produkt spannungsfrei schalten und abkühlen lassen.
Regelmäßig mit leicht angefeuchtetem (Wasser) Tuch nur
äußerlich reinigen.
Beiliegende Reinigungshinweise beachten.
Nicht mit Hochdruckreiniger reinigen.
Regelmäßig Laub, Schmutz, o.ä. von der Leuchte entfernen.
Folgende Einflüsse können unerwünschte Wirkungen auf das
Produkt haben: Saure Umgebung, hoher Salzgehalt in der Luft,
Reinigungsmittel, Dünger, Streusalz, Chemikalien.
Nur trocken und sauber lagern.
Montage
Stromversorgung / Anschlussleitung spannungsfrei schalten!
Nur beschriebenes Zubehör verwenden.
Nur für Bodeneinbau geeignet.
Abstand zur angestrahlten Fläche beachten.
Örtliche Installationsvorschriften für Außenbereich beachten.
Produkt nicht eigenhändig abdichten (z.B. mit Silikon).
Gemäß angegebener IP Schutzart installieren.
Nur bei trockener Witterung installieren.
Einbauort mit min. 20 cm tiefer Dränage versehen.
Montieren wie in Abbildung dargestellt.
Erdkabel in ausreichender Länge durch Kabelverschraubung
führen.
Kabelverschraubung mit geeignetem Werkzeug sichern.
Elektrischer Anschluss
Adern der Anschlussleitung mit Schutzschläuchen versehen.
Flexible Adern mit geeigneten Aderendhülsen versehen!
Außenleiter Klemme L
Neutralleiter Klemme N
Schutzleiter Erdungsklemme
Sicheren Halt und ordnungsgemäße Funktion prüfen!
Operating Manual PART B
Inground Fitting
229374
Read manual carefully and keep for further use!
Safety advices for installation and operation.
Disregard may lead to danger of life, burning or fire!
Any works on the electrical connection only by electrician.
Do not alter or modify the product.
Do not fasten anything on the product.
Do not cover the product.
Operate only with intact protection glass.
Take out of service when suspecting a defect or malfunction and
contact your dealer or a qualified electrician.
Take measures that children get not harmed by the product.
: Identifies hot surfaces of the product on the product itself or
on the figure.
Additional safety advices =
Use as directed
Safety class I (1) - Connection with protective conductor.
Operate only firmly fixed on an even surface.
Operate only on normal or not inflammable surfaces.
Do not strain mechanically or expose to strong dirt contamination.
Minimum distance of light source to illuminated surface: 0,5 m .
IP67: Protection against dust (dust-tight) - Protection against the
penetration of water when temporarily submerged.
Lamp replacement
Disconnect luminaire from mains and let it cool down.
Suitable light sources: QPAR51, GU10, 35W max.
Clean gasket when dirty.
Tighten screws evenly and cross-wise.
Care / Storage
Disconnect product from mains and let it cool down.
Clean external surfaces regularly with a slightly moistened (water)
cloth.
Note supplied cleaning instructions.
Do not clean with pressure washer.
Remove foliage, dirt, etc. regularly from the luminaire.
The following influences may have unwanted effects on the
product: acidic surrounding, high salt content in the air, cleaning
agents, fertilizer, thawing salt, chemicals.
Store dry and clean.
Installation
Switch off mains / fixed connection cable!
Use only described accessories.
Only suited for recessed ground installation.
Note the distance to the illuminated surface.
Follow local regulations for outdoor installations.
Do not seal the product yourself (e.g. with silicone).
Install according to declared IP type.
Install only when the weather is dry.
Provide a drainage with a minmum depth of 20 cm at the
installation place.
Install as shown in the figure.
Direct the underground cable with sufficient length through the
cable gland.
Secure cable gland applying a suitable tool.
Electrical connection
Equip wires of the fixed wiring with protective tubes.
Equip flexible wire ends with suitable wire ferrules!
Live conductor Terminal L
Neutral conductor Terminal N
Protective conductor Earth terminal
Check secure fixation and proper function!
Mode d’emploi PARTIE B
Encastré de sol
229374
Lire attentivement le mode d’emploi et le conserver dans u
endroit sûr !
Consignes de sécurité pour l’installation et l’utili
Le non-respect peut entraîner un risque de mort, de brûlure
et d’incendie !
Les travaux de branchement électrique doivent uniquement être
effectués par un électricien qualifié !
Ne pas modifier ni altérer le produit.
Ne rien fixer sur le produit.
Ne pas couvrir le produit.
Utiliser uniquement avec verre de protection intact.
En cas de soupçon de dysfonctionnement ou de dommage, arrêter
l’appareil et contacter le revendeur ou un électricien qualifié.
S’assurer que les enfants n’endommagent pas le produit.
: Indique les surfaces chaudes possibles du produit, sur le
produit ou dans l’illustration.
Consignes de sécurité complémentaires =
Utilisation conforme
Classe de protection I (1) - Branchement avec câble de terre.
Utiliser uniquement lors du montage fixe sur un support plat.
Utiliser uniquement sur des surfaces normales ou ininflammables.
Ne pas exposer à de fortes contraintes mécaniques ou à une saleté
importante.
Distance minimale entre la source lumineuse et la surface éclairée :
0,5 m
IP67: Protection contre la pénétration de poussière - Protection
contre la pénétration de l’eau en cas d´immersion temporaire.
Remplacement de la source
Mettre le luminaire hors tension et laisser refroidir.
Lampes autorisées : QPAR51, GU10, 35W max.
Nettoyer le joint s’il est sale.
Serrer les vis en croix de manière régulière.
Entretien / Stockage
Mettre le produit hors tension et laisser refroidir.
Nettoyer régulièrement, la partie extérieure seulement, avec un
chiffon légèrement humidifié (à l’eau).
Respecter les instructions de nettoyage jointes.
Ne pas nettoyer au nettoyeur haute pression.
Enlever régulièrement les feuilles, la saleté, etc. du luminaire.
Les facteurs suivants peuvent avoir des effets indésirables sur le
produit : Environnement acide, forte teneur en sel dans l’air,
nettoyants, engrais, sel de voirie, produits chimiques.
Entreposer dans un endroit sec et propre uniquement.
Montage
Mettre l’alimentation/le câble de raccordement hors tension !
Utiliser uniquement les accessoires décrits.
Uniquement adapté pour montage encastré au sol.
Respecter la distance par rapport à la surface éclairée.
Respecter les réglementations d’installation locales pour les
zones extérieures.
Ne pas sceller le produit vous-même (par ex. avec du silicone).
Installer selon l’indice de protection IP spécifié.
Installer uniquement par temps sec.
Le lieu d’installation doit être pourvu d’un drainage d’au moins 20
cm de profondeur.
Montage comme indiqué sur l’illustration.
Passer le câble de terre de longueur suffisante à travers le presse-
étoupe.
Serrer le presse-étoupe avec un outil.
Raccordement électrique
Placer des gaines de protection sur les fils duble de
raccordement.
Placer des embouts adaptés sur les fils souples !
Conducteur extérieur Borne L
Conducteur neutre Borne N
Câble de terre Borne de terre
Vérifier le bon maintien et le bon fonctionnement !


Produktspezifikationen

Marke: SLV
Kategorie: Nicht kategorisiert
Modell: 229374

Brauchst du Hilfe?

Wenn Sie Hilfe mit SLV 229374 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten




Bedienungsanleitung Nicht kategorisiert SLV

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-
