Seite 1/8
1
Assembly Instructions
Instrucciones de montaje
Instructions d’ assemblage
4 Bike w/ Lock
4 Bicicletas
4 Vélos
2 Bike
2 Bicicletas
2 Vélos
4 Bike
4 Bicicletas
4 Vélos
a
b
c
d
e
f
g
MODEL #604
MODEL #402
MODEL #404
b
c
f
e
g
d
a
Bike Porter
Hitch
NOMENCLATURE DES PIECES
Ecrou de blocage du mécanisme de bascule inférieur Goupille fendue
Boulon de l'empiècement du mécanisme d'arrimage
Rondelle ouverte du montant horizontal
Rondelle du mécanisme de bascule inférieur
Adaptateur d'arrimage 2"
Boulon du mécanisme de bascule inférieur
Embout du mécanisme de bascule supérieur
Support
Sangle du mécanisme de serrage
Bras
Câble de blocage
(604 uniquement)
Tube vertical
Cache du mécanisme
de bascule inférieur
Boulon du mécanisme de bascule inférieur
Montant horizontal
Adaptateur d'arrimage 2"
EN OPTION :
Pour plus de sécurité
un cadenas (réf. 3022) est disponible
pour les modèles 402 et 404.
Adressez-vous à votre distributeur Saris ou
consultez le site www.saris.com.
Sujeción
Correa de sujeción
Brazos
Tuerca de bloqueo de inclinación inferior Pasador
Perno Hitch Tite
Arandela hendida de codo de sujeción
Arandela de inclinación inferior
Adaptador de enganche de 2" (5 cm)
Perno de inclinación inferior
Tapón de barra de inclinación superior
Cable de bloqueo
(sólo modelo 604)
Tubo vertical
Cubierta de la barra
inclinación inferior
Perno de inclinación inferior
LISTADO DE PIEZAS
Barra del codo de sujeción
Adaptador de enganche de 2" (5 cm)
OPCIONAL:
Para mayor seguridad en
los modelos 402 y 404, se dispone
de un pasador de bloqueo, pieza nº 3022.
Consulte a su Distribuidor de Saris o
www.saris.com

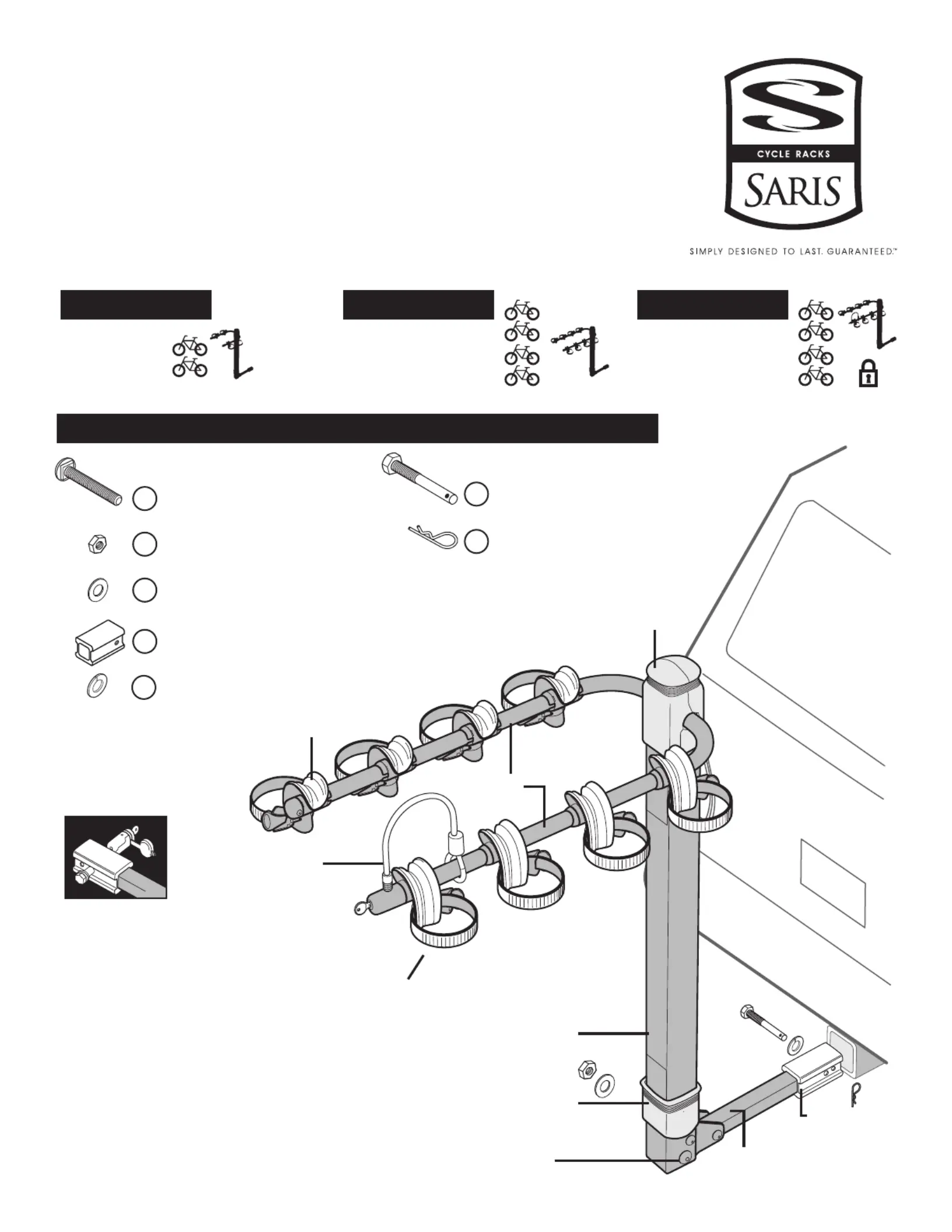

PARTS LIST
Item
Lower Tilt Lock Nut Cotter Pin
Hitch-Tite Bolt
Receiver Split Washer
Lower Tilt Washer
2" Hitch Adaptor
Lower Tilt Bolt
Hold-Down
Receiver Bar
Lower Tilt Bolt
2” Hitch Adaptor
Lower Tilt Cover
Locking Cable
(604 Only)
Vertical Tube
Arms
Hold-Down Strap
OPTIONAL:
For added security for
models 402 and 404, a locking
hitch pin part #3022 is available.
See your Saris Dealer or
www.saris.com
Upper Tilt Cap
2
c
b
a
1.3
1.1
1.2
1
1.3: Serrez l'ECROU à l'aide d'une clé.
1.3: FIXEZ LE MONTANT HORIZONTAL
FIXEZ LE MONTANT HORIZONTAL
1.1: Dépliez le MONTANT HORIZONTAL de sorte à le positionner à
90° du TUBE VERTICAL.
1.1: DEPLIEZ LE MONTANT HORIZONTAL
1.2: FIXEZ LE BOULON, LA RONDELLE ET L'ÉCROU
1.2: Insérez le BOULON DU MECANISME DE BASCULE INFERIEUR
dans le montant horizontal avec la RONDELLE ½" et l'ECROU DE
BLOCAGE ½" comme illustré.
FIJE LA BARRA DEL CODO DE SUJECIÓN
1.1: Despliegue la BARRA DEL CODO DE SUJECIÓN hasta que
quede en una posición a 90 grados respecto al TUBO
VERTICAL.
1.1: DESPLIEGUE LA BARRA DEL CODO DE SUJECIÓN
1.2: INSTALE EL PERNO, LA ARANDELA Y LA TUERCA
1.2: Inserte el PERNO DE INCLINACIÓN INFERIOR en la barra del
codo de sujeción y coloque una ARANDELA de 1/2" y una TUERCA
DE BLOQUEO de 1/2" como se indica.
1.3: FIJE LA BARRA DEL CODO DE SUJECIÓN 1.3: Fije la TUERCA con una llave hasta que quede apretada.

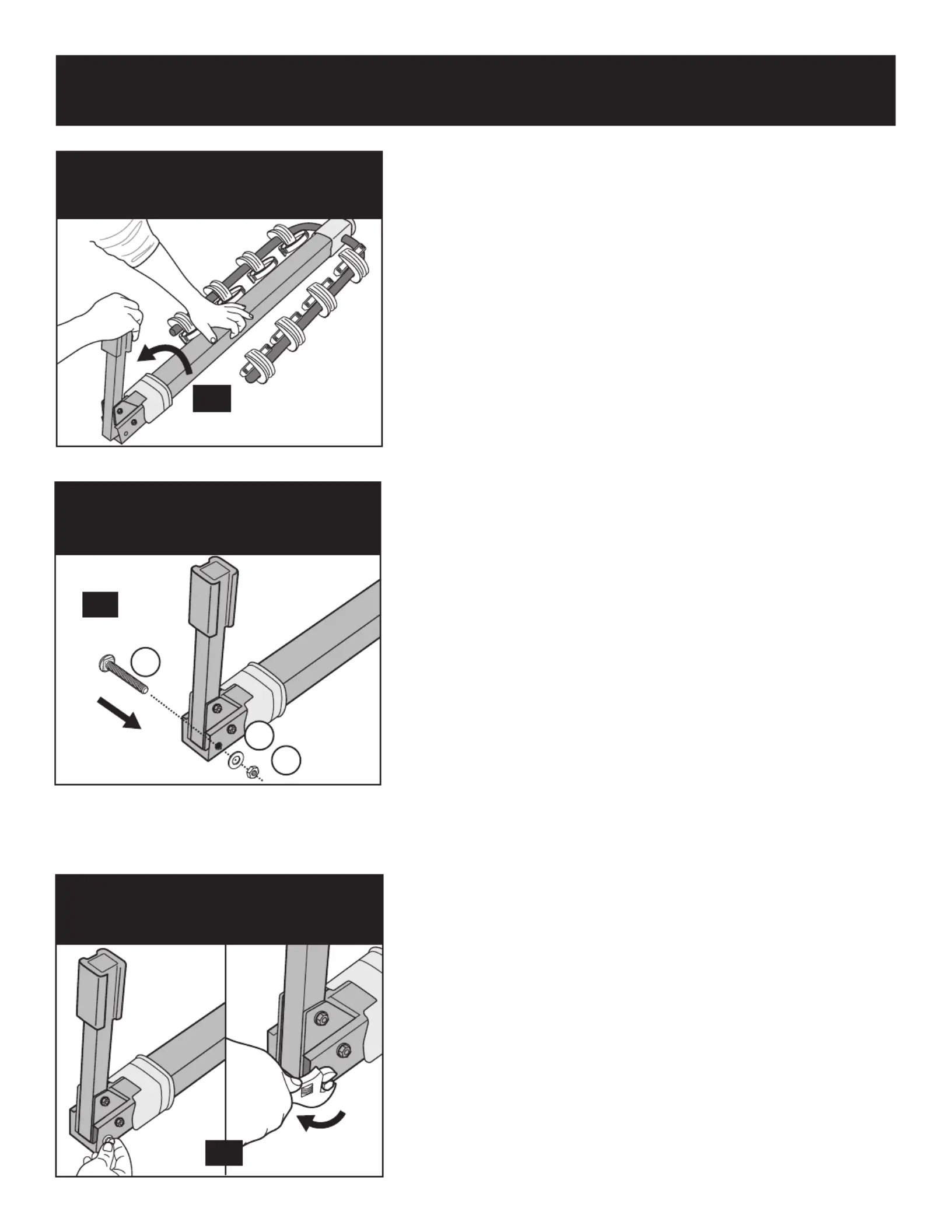

SECURE RECEIVER BAR
1.1: UNFOLD RECEIVER BAR
1.2: ATTACH BOLT, WASHER & NUT 1.2: Insert LOWER TILT BOLT through receiver bar and attach
with 1/2" WASHER and 1/2" LOCK NUT as shown.
1.3: Secure NUT with a wrench until tight.
1.3: SECURE RECEIVER BAR
1.1: Unfold RECEIVER BAR until it is 90 degrees from VERTICAL
TUBE.
2.9
e
f
g
2.7
2.8
2.10
3
2
2.1
2.3
e
f
g
d
2.2
2.4
2.6
2.5
MONTEZ LE MONTANT HORIZONTAL A L'AIDE D'UN ADAPTATEUR 1¼" OU 2" SELON LA TAILLE DU MECANISME D'ARRIMAGE DU VÉHICULE
POUR LES MECANISMES D'ARRIMAGE 2" UTILISEZ L’ADAPTATEUR DE 2”
2.1: Faites glisser le porte-vélos avec l'ADAPTATEUR 2"
dans le mécanisme d'arrimage.
2.2: Placez le BOULON ½" FILETÉ DE L'EMPIECEMENT DU
MECANISME D'ARRIMAGE (f)
et la RONDELLE OUVERTE ½" DU MONTANT HORIZONTAL (e).
2.3: Serrez le boulon à l'aide d'une CLE ¾"
2.4: Placez la GOUPILLE FENDUE (g).
POUR LES MECANISMES D'ARRIMAGE 1¼" UTILISEZ L'EMPIECEMENT DU MECANISME d'ARRIMAGE
2.5: Retirez le BOULON DE L'ADAPTATEUR.
2.6: Faites glisser l'ADAPTATEUR 2" jusqu'à ce qu'il se dégage du
montant horizontal.
2.7: Slide RACK into 1¼" hitch as shown.
2.8: Install threaded 1/2" HITCH-TITE BOLT(f) through 1/2" SPLIT
WASHER (e) and RECEIVER Bar .
2.9: Fully tighten using a 3/4" wrench.
2.10: Install COTTER PIN (g).
INSEREZ LE PORTE-VELOS DANS LE MECANISME D'ARRIMAGE
DEPENDIENDO DEL TAMAÑO DEL ENGANCHE AL VEHÍCULO, MONTE EL CODO DE SUJECIÓN UTILIZANDO UN ADAPTADOR DE 1¼" O 2"
PARA ENGANCHE DE 2" UTILICE EL ADAPTADOR DE 2"
2.1: Deslice el portabicicletas con el ADAPTADOR de 2"
en el enganche.
2.2: Instale el PERNO HITCH TITE de 1/2" (f)
y la ARANDELA HENDIDA DE 1/2" DEL CODO DE SUJECIÓN (e).
2.3: Apriete utilizando la llave de 3/4” (19 mm).
2.4: Instale el PASADOR (g).
PARA ENGANCHE DE 1¼"UTILICE HITCH-TITE
2.5: Saque el PERNO DEL ADAPTADOR.
2.6: Saque el ADAPTADOR de 2” del codo de sujeción.
2.7: Deslice el PORTABICICLETAS en el enganche de 1¼"
como se indica.
2.8: Instale el PERNO HITCH TITE de 1/2" (f) con la
ARANDELA DE 1/2" (e) y la BARRA DEL CODO DE SUJECIÓN.
2.9: Apriete utilizando la llave de 3/4” (19 mm).
2.10: Instale el PASADOR (g).
INSERTE EL PORTABICICLETAS EN EL ENGANCHE

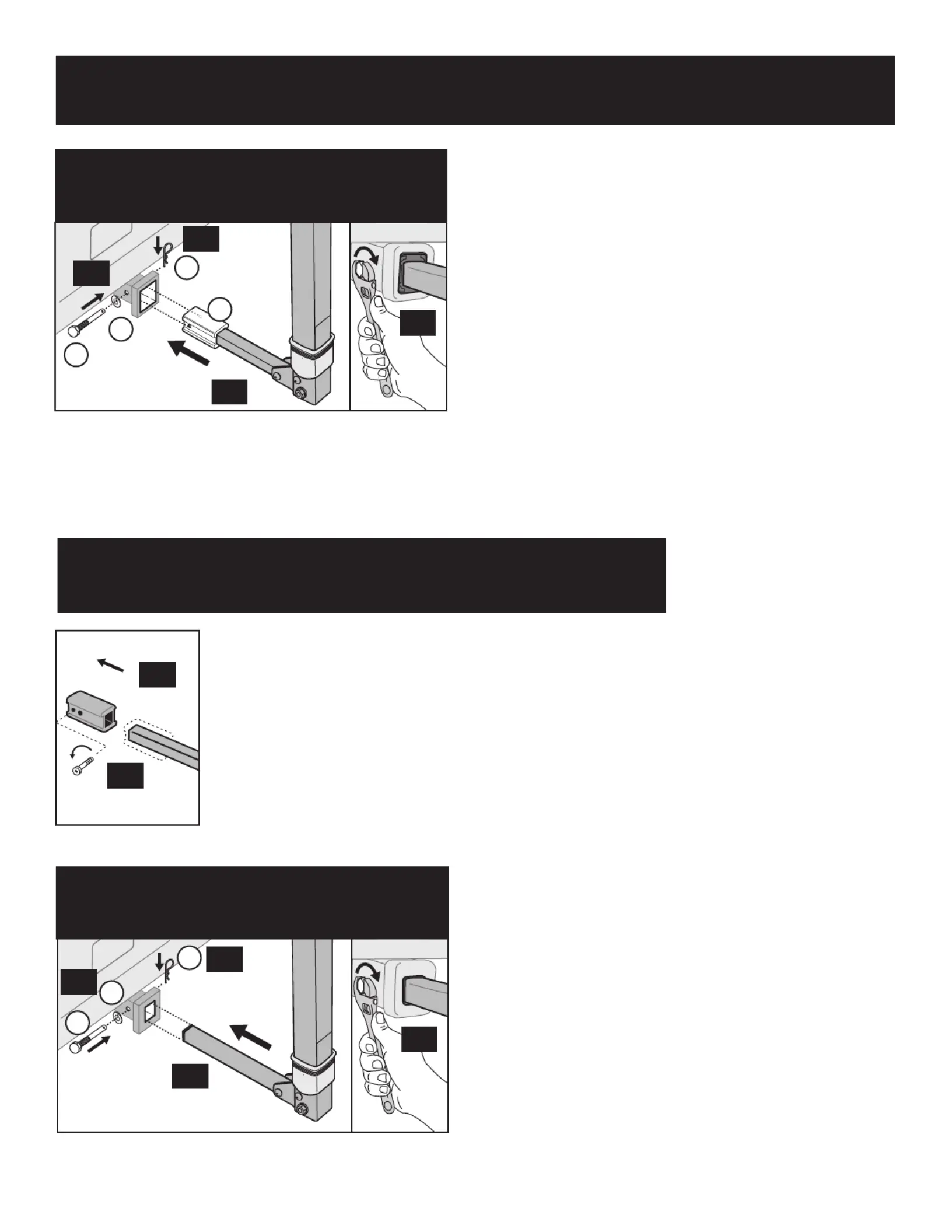

DEPENDING ON YOUR VEHICLE’S HITCH SIZE, MOUNT THE RECEIVER USING EITHER A 1¼" OR 2" FITTING
FOR 2" HITCH USE 2" ADAPTOR 2.1: Slide rack with 2" ADAPTOR into hitch.
2.2: Install threaded 1/2" HITCH-TITE BOLT(f)
and RECEIVER 1/2" SPLIT WASHER (e).
2.3: Fully tighten using 3/4" wrench.
2.4: Install COTTER PIN (g).
FOR 1¼" HITCH USE HITCH-TITE
2.5: Remove ADAPTOR BOLT.
2.6: Slide 2" ADAPTOR off receiver.
INSERT RACK INTO HITCH 2.7: Slide RACK into 1¼" hitch as shown.
2.8: Install threaded 1/2" HITCH-TITE BOLT(f) through 1/2"
SPLIT WASHER (e) and RECEIVER Bar .
2.9: Fully tighten using a 3/4" wrench.
2.10: Install COTTER PIN (g).
FOR 1¼" HITCH USE HITCH-TITE
