BEDIENUNGSANLEITUNG
DIESELLOKOMOTIVE MY 1100 STRABAG
Instruction sheet for Diesel Locomotive My 1100 Strabag
52490-90-7010_V5
PIKO Spielwaren GmbH • Lutherstraße 30
96515 Sonneberg • GERMANY
Wichtige Informationen sind in der Verpackung und in
der Anleitung enthalten. Bitte bewahren Sie diese auf.
Einige PIKO Modelle können mit einem Puf-
ferkondensator auf der Lokplatine ausgerüs-
tet werden. Die Kapazität des Kondensators
richtet sich nach den jeweiligen Vorgaben
des verwendeten Decoders. Wenden Sie
sich deshalb bitte bei Anfragen zu möglichen
Pufferkondensatoren an den jeweiligen
Decoderhersteller.
Some PIKO models are equipped with a
buffer condenser on the circuit board. The
capacity of the condenser depends on the
respective requirements of the applied
decoder. For requests about suitable buffer
condensers please contact the respective
decoder manufacturer.
Certains modèles PIKO peuvent ètre
équipès d’un condensateur tampon sur le
circuit inprimé de la locomotive; La capacité
du condensateur dépend des spécifications
du décodeur utilisé. Par consèquant veuillez
contacter le fabricant du décodeur respectif,
si vous avez des questions sur les éventuels
condensateurs tampons.
Hinweis:
Notizen:
Für digitalen Betrieb des Modells ist ein geeigneter Decoder nachzurüsten!
c
c
c
c
e
f
g
h
i

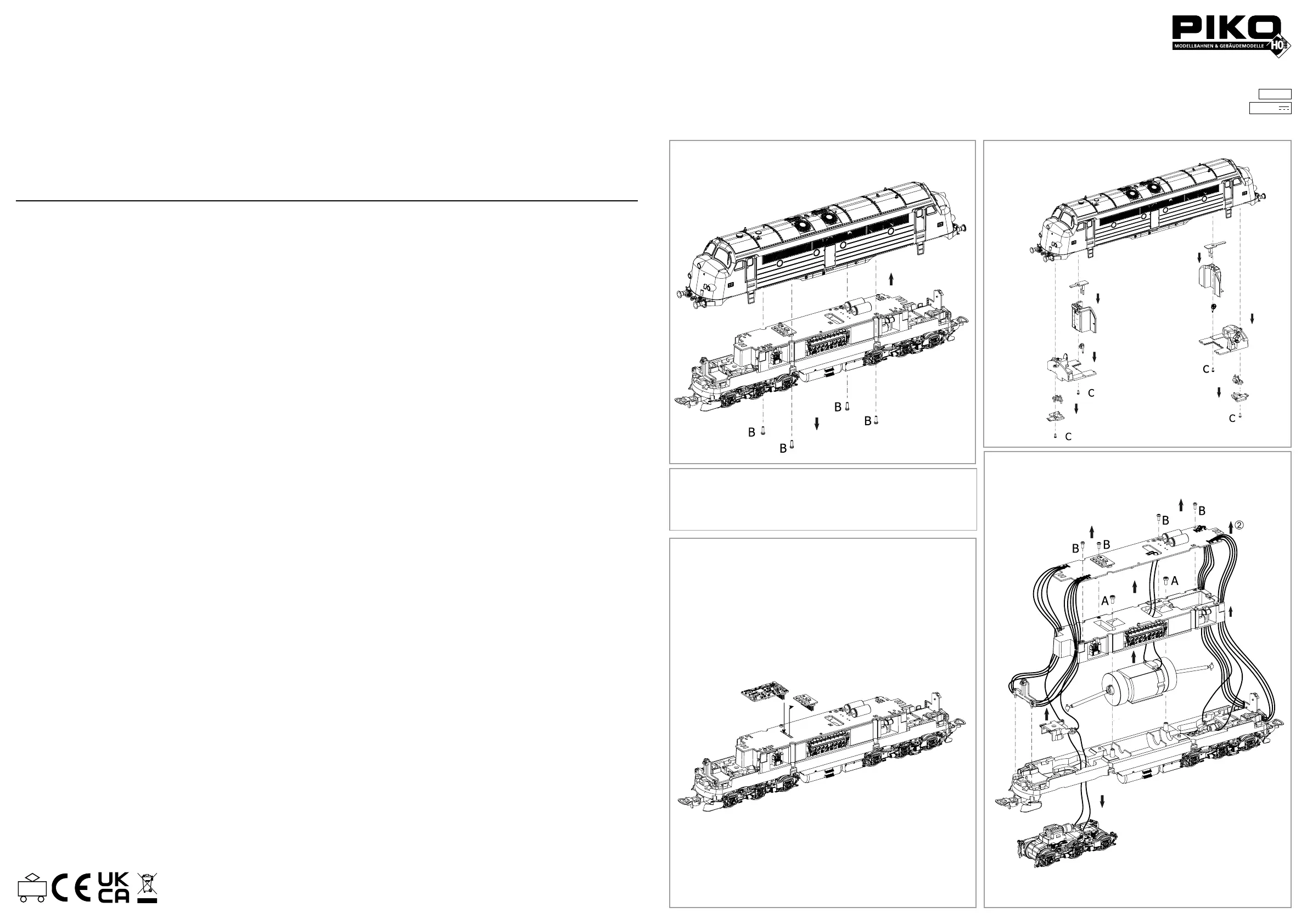

Demontage Führerstand:
Demontage driver‘s cab
Démontage cabine conducteur
Nicht enthalten! /
Not included! /
Non Inclus!
* Bitte Brückenstecker aufbewahren!
Please save the DC Bridge!
Veuillez conservez la fiche de contact!
#56500 PSD XP 5.1
*
Decodereinbau:
Installing Decoder
Installation du décodeur
c
d
Gehäusedemontage:
Body disassembly
Démontage de la caisse
Demontage Leiterplatte + Motor:
Demontage main board+motor
Démontage plaque conductrice + moteur
zu verwendende Schraubendrehertypen /
Types of screwdrivers to use /
Tournevis à utilisér
A = PH0
B = PH00
C = PH000
# 52490 Gleichstrom DC 0-12 V
PluX22
c
d
e
f
g
ERSATZTEILE DIESELLOKOMOTIVE MY 1100 STRABAG
Spare parts for Diesel Locomotive My 1100 Strabag
Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben
•
Please order the wanted spare part with the complete spare part item number.
wahlweise
alternatively /
alternatif
c
d
e
LSB
LSA
#56608
PSD XP 5.1 Sound
!
!
Getriebedemontage:
#56046
H0 Kurzkupplung
* Bitte Brückenstecker aufbewahren!
Please save the DC Bridge!
Veuillez conservez la fiche de contact!
*
Kupplungswechsel / Kupplungsdeichseldemontage:
Changement d’embrayage / démontage du timon d’embrayage
Sound nachrüsten:
Retrofitting sound
Amèliorez le son
Zurüstbauteile nur für Vitrinenmodelle:
Extensions only for display case models /
Composants accessoires uniquement pour les modèles de vitrine
*Preisgruppe *price category
Bezeichnung / Description ET-Nr. / spare part N° PG*
Gehäuse komplett / Body complete 52490-05 15
Dachlüfter / Roof fan 52490-06 10
Dachkleinteile / Small roof parts 52490-11 10
Handstangen / Handrails 52490-15 8
Feder für Deichsel (2 Stück) / Spring for drawbar (2 pcs.) 59900-16 5
Wischer / Wiper 52490-18 10
Lüftergitter / Fan grille 52483-20 11
Puffer, Stufen / Buffer, steps 52490-27 9
Bremsschlauch, Kupplungshaken / Brake hose, coupling hook 52490-32 7
Beleuchtungsplatinen / Lighting boards 52483-34 12
Führerstand vorne/ Cab front 52490-36 9
Führerstand hinten / Cab rear 52490-37 9
Schürze offen (2 Stück) / Apron open (2 pcs.) 52490-49 9
Schürze geschlossen (2 Stück) / Apron closed (2 pcs.) 52490-50 9
Brückenstecker / Strapping plug 51430-51 11
Batteriekasten, Tank / Battery box, tank 52490-55 10
Leiterplatte mit Beleuchtungsplatine / PCB w lighting board 52480-60 18
Lichtmaske für Beleuchtungsplatine / Light mask w lighting board 52483-61 6
Lautsprecherhalterung / Speaker bracket 97200-64 6
Kupplungsschacht, Abdeckung, Feder / Coupler box, Cover, Spring 52490-65 8
Motor komplett / Motor, complete 52483-67 15
Kardanwelle + Buchsen / Cardan shaft + bushes 52483-68 7
Getriebeklammer / Clip-gear box 52483-69 6
Bezeichnung / Description ET-Nr. / spare part N° PG*
Getriebe / Gear box 52490-70 13
Radsatz mit Zahnrad+Haftreifen (2 Stück) /
Wheelset w gearwheel & friction tires (2 pcs.) 52490-72 12
Radsatz mit Zahnrad (2 Stück) / Wheelset w gearwheel (2 pcs.) 52490-73 11
Radsatz (2 Stück) / Wheelset (2 pcs.) 52490-74 11
Drehgestell vorne / Bogie front 52490-84 12
Drehgestell hinten / Bogie rear 52490-85 12
Schrauben (28-tlg.) / Set of scews (28 pcs.) 52483-86 7
ET aus unserem Standard-Programm / Spare parts standard range
Haftreifen (10 Stck.) / Friction tires (set of 10) 56026
Kupplung (2 Stck.) / Coupling, complete (set of 2) 56030
H0 Kurzkupplung (4 Stck.) / H0 Short coupling (set of 4) 56046
PIKO SmartDecoder XP 5.1 / PIKO SmartDecoder XP 5.1 56500
PIKO SmartDecoder XP 5.1 Sound / PIKO SmartDecoder XP 5.1 Sound 56608
56500
5 6 11 15 16 18 20
50
60
55
51
61 64 65 67 68 69
70
27 32
72 73 74
34 36 37 49
84 85 86
56026 56030 56046 56608
