Seite 1/4

OR- -MT ME-1809PS

(PL) Panel solarny do zasilania kamery OR-MT- -ME 1809

(EN) Solar panel for camera charging OR-MT- -ME 1809

(DE) Solarmodul für die Stromversorgung der OR-MT- -1809 Kamera ME

(FR) Panneau solaire d'alimentation pour caméra OR- -MT ME-1809

(RU) Солнечная батарея для питания камеры OR-MT- -1809ME

ORNO-LOGISTIC Sp. z o.o.

ul. Rolników 437

44-141 Gliwice, POLAND

tel. (+48) 32 43 43 110

(PL) WSKAZÓWKI DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA!

Przed rozpoczęciem korzystania z urządzenia, należy zapoznać się z niniejszą instrukcją obsługi oraz zachować ją na przyszłość. Dokonanie samodzielnych napraw

i modyfikacji skutkuje utratą gwarancji. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia.

Z uwagi na fakt, że dane techniczne podlegają ciągłym modyfikacjom, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki wyrobu oraz

wprowadzania innych rozwiązań konstrukcyjnych niepogarszających parametrów i walorów użytkowych produktu. Dodatkowe informacje na temat produktów marki

ORNO dostępne są na: odpowiedzialności za skutki wynikające z nieprzestrzegania zaleceń niniejszej instrukcji. Firma www.orno.pl. Orno-Logistic Sp. z o.o. nie ponosi

Orno-Logistic Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w instrukcji - aktualna wersja do pobrania ze strony s port.orno.pl. Wszelkie prawa do up

tłumaczenia/interpretowania oraz prawa autorskie niniejszej instrukcji są zastrzeżone.

1. Nie zanurzaj urządzenia w wodzie i innych płynach.

2. Produkt przeznaczony do użytku wewnętrznego i zewnętrznego.

3. Nie obsługuj urządzenia, gdy uszkodzona jest obudowa.

4. Nie dokonuj samodzielnych napraw.

5. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.

(EN) DIRECTIONS FOR SAFTY USE!

Before using the device, read this Service Manual and keep it for future use. Any repair or modication carried out by yourselves results in loss of guarantee. The

manufacturer is not responsible for any damage that can result from improper device installation or operation.

In view of the fact that the technical data are subject to continuous modications, the manufacturer reserves a right to make changes to the product characteristics and to

introduce dierent constructional solutions without deterioration of the product parameters or functional quality.

Additional information about ORNO products are available at www.orno.pl. Orno-Logistic Sp. z o.o. holds no responsibility for the results of non-compliance with the

provisions of the present Manual. Orno Logistic Sp. z o.o. reserves the right to make changes to the Manual - the latest version of the Manual can be downloaded from

support.orno.pl. Any translation/interpretation rights and copyright in relation to this Manual are reserved.

1. Do not immerse the device in water or another uid.

2. The product is intended for indoor and outdoor use.

3. Do not operate the device when its housing is damaged.

4. Do not open the device and do not repair it by yourselves.

5. Do not use the device contrary to its dedication.

(DE) ANWEISUNGEN ZUR SICHEREN VERWENDUNG!

Vor der Inbetriebn turen und ahme des Geräts die Bedienungsanleitung sorgfältig lesen und für die zukünftige Inanspruchnahme bewahren. Selbständige Repara

Modifikationen führen zum Verlust der Garantie. Der Hersteller haftet nicht für die Schäden, die aus falscher Montage oder falschem Gebrauch des Geräts folgen können.

In Anbetracht der Tatsache, dass die technischen Daten ständig geändert werden, behält sich der Hersteller das Recht auf Änderungen in Bezug auf Charakteristik des

Produktes und Einführung anderer Konstruktionslösungen, die die Parameter und Gebrauchsfunktionen nicht beeinträchtigen, vor.

Zusätzliche Informationen zum Thema der Produkte der Marke ORNO finden Sie auf der Internetseite: www.orno.pl. Orno Logistic Sp. z o.o. haftet nicht für die Folgen der -

Nichteinhaltung der Empfehlungen, die in dieser Bedienungsanleitung zu nden sind. Die Firma Orno-Logistic Sp. z o.o. behält sich das Recht auf Änderungen in der

Bedienungsanleitung vor die aktuelle Version kann man auf der Internetseite support.orno.pl herunterladen. –

Alle Rechte auf Übersetzung/Interpretation sowie Urheberrechte an dieser Bedienungsanleitung sind vorbehalten.

1. Tauchen Sie das Gerät nicht ins Wasser oder in andere Flüssigkeiten.

2. Das Produkt ist für die Verwendung in Innenräumen und im Außenbereich bestimmt.

3. Nutzen Sie das Gerät nicht, wenn sein Gehäuse beschädigt ist.

4. Nehmen Sie keine selbständigen Reparaturen vor.

5. Verwenden Sie die Einrichtung nur ordnungsgemäß.

(FR) CONSEILS POUR UNE UTILISATION SÛRE!

Avant d'utiliser l'a -ppareil pour la première fois, lisez cette notice d'utilisation et gardez la précieusement pour toute utilisation future de l'appareil. Les réparations et les

modifications effectuées par un non professionnel entrainent une perte de garantie. Le fabricant décline toute responsabilité des dommages qui pourraient résulter d'une

mauvaise installation ou exploitation de l'appareil. Étant donné que les spécifications techniques peuvent être modifiées, le fabricant se réserve le droit d'apporter des

modifications aux caractéristiques techniques du produit et d'introduire d'autres solutions qui n'ont pas d'impact sur les paramètres techniques et la facilité d'utilisation de

l'appareil. La dernière version du manuel d'utilisation est disponible en téléchargement libre sur le site internet suport.orno.pl. Tous les droits de traduction/d'interprétation

et les droits d'auteur de ce manuel sont réservés.

1. Ne plongez jamais l'appareil dans l'eau ou d'autres liquides.

2. Le produit est desné à un usage interne et externe.

3. N'ulisez pas l'appareil avec un boîer endommagé.

4. N'ouvrez pas l'appareil et ne le réparez pas vous même.-

5. N'ulisez pas l'appareil contrairement à son ulisaon prévue.

(RU) СОВЕТЫ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ!

Перед началом использования устройства необходимо изучить настоящую инструкцию по эксплуатации и сохранить ее для будущего использования.

Самостоятельный ремонт и модификация приводят к потере гарантии. Производитель не несет ответственности за повреждения, которые могут

возникнуть из за неправильного монтажа или эксплуатации устройства. Ввиду постоянных модификаций технических данных Производитель оставляет -

за собой право вносить изменения в описание изделия и вносить прочие конструкционные изменения, не влияющие отрицательно на параметры и

эксплуатационные качества изделия. Последняя версия инструкции доступна для скачивания на сайте support.orno.pl. Все права на

перевод/интерпретацию и авторские права настоящей инструкции защищены.

1. Не погружать устройство в воду или другие жидкости.

2. Изделие предназначено для внутреннего и внешнего использования.

3. Не использовать устройство, если корпус поврежден.

4. Не открывать устройство и не производить ремонт самостоятельно.

5. Не использовать устройство не по назначению

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w sprzęcie

niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce takie jak miedź, cyna, szkło, żalazo i inne. Symbol

przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych wskazuje na konieczność selektywnego zbierania zużytego sprzętu elektrycznego i

elektronicznego. Wyrobów tak oznaczonych, pod karą grzywny, nie można wyrzucać do zwykłych śmieci razem z innymi odpadami. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu

po dniu 13 sierpnia 2005r. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Zużyty sprzęt może zostać również oddany do

sprzedawcy, w przypadku zakupu nowego wyrobu w ilości nie większej niż nowy kupowany sprzęt tego samego rodzaju. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego można

znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/gminy. Odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia!

Each household is a user of electrical and electronic equipment, and hence a potential producer of hazardous waste for humans and the environment, due to the presence of hazardous substances, mixtures and

components in the equipment. On the other hand, used equipment is valuable material from which we can recover raw materials such as copper, tin, glass, iron and others. The weee sign placed on the

equipment, packaging or documents attached to it indicates the need for selective collection of waste electrical and electronic equipment. Products so marked, under penalty of ne, cannot be thrown into ordinary

garbage along with other waste. The marking means at the same time that the equipment was placed on the market after August 13, 2005. It is the responsibility of the user to hand the used equipment to a

designated collection point for proper processing. Used equipment can also be handed over to the seller, if one buys a new product in an amount not greater than the new purchased equipment of the same type.

Information on the available collection system of waste electrical equipment can be found in the information desk of the store and in the municipal oce or district oce. Proper handling of used equipment

prevents negative consequences for the environment and human health!

Jeder Haushalt ist ein Nutzer von elektrischen und elektronischen Geräten und dadurch auch ein potenzieller Produzent von für Menschen und Umwelt gefährlichen Abfällen aufgrund der sich drin befindenden

gefährlichen Stoffe, Mischungen und Bestandteile. Andererseits sind die gebrauchten Geräte auch ein wertvoller Stoff, aus denen wir Rohstoffe wie: Kupfer, Zinn, Glas, Eisen und andere wieder verwerten können.

Das Zeichen einer durchgestrichenen Mülltonne auf dem Gerät, der Verpackung oder in den Dokumenten, die dem Gerät beigelegt sind, weist darauf hin, dass die elektronischen und elektrischen Altgeräte getrennt

gesammelt werden müssen. Die so gekennzeichneten Produkte dürfen nicht im normalen Hausmüll mitsamt anderen Abfällen entsorgt werden, unter Androhung einer Geldbuße. Das Zeichen bedeutet auch, dass

das Gerät nach dem 13. August 2005 in den Verkehr gebracht wurde. Der Nutzer ist verpflichtet, das Altgerät an die angewiesene Rücknahmestelle zu übermitteln, damit es richtig wieder verwertet wird. Beim Kauf

von neuen Geräten kann man die Altgeräte in gleicher Menge und Art beim Verkäufer zurückgeben. Die Informationen über das System der Sammlung der elektrischen Altgeräte kann man sich bei einem

Auskunftspunkt des Ladens sowie bei der Stadt-/Gemeindeverwaltung einholen. Der richtige Umgang mit den Altgeräten verhindert negative Konsequenzen für die Umwelt und die Gesundheit!

Chaque ménage est un utilisateur d’équipements électriques et électroniques et donc un producteur potentiel de déchets dangereux pour l’homme et l’environnement du fait de la présence de substances, mélanges

et composants dangereux dans les équipements. D’autre part, les déchets d’équipements sont une matière précieuse à partir de ous pouvons récupérer des matières premières telles que le cuivre, l’étain, laquelle n

le verre, le fer et autres. Le symbole d’une poubelle barrée d’une croix placée sur l’équipement, l’emballage ou les documents qui y sont joints indique la nécessité d'une collecte sélective des déchets

d’équipements électriques et électroniques. Les produits ainsi marqués, sous peine d’amende, ne peuvent être éliminés avec les déchets ordinaires avec les autres déchets. Le marquage signifie également que

l’équipement a été mis sur le marché après le 13 août 2005.

Il est de la responsabilité de l’utilisateur de remettre les équipements usagés à un point de collecte désigné pour un traitement approprié. L’équipement usagé peut également être retourné au vendeur en cas

d’achat d’un nouveau produit en quantité n’excédant pas celle de l’équipement neuf acheté du même type. Les informations sur le système de collecte des déchets d’équipements électriques sont disponibles au

point d’information du magasin et au bureau municipal. Une manipulation correcte des équipements de traitement des déchets permet d’éviter les conséquences négatives pour l’environnement et la santé

humaine !

Каждое хозяйство является пользователем электрического и электронного оборудования и, следовательно, потенциальным производителем опасных для людей и окружающей среды отходов по

причине присутствия в оборудовании опасных веществ, смесей и компонентов. С другой стороны, использованное оборудование является ценным материалом, из которого можно извлечь сырье,

такое как медь, олово, стекло, железо и другие. Условное обозначение перечеркнутого мусорного бака, размещенное на оборудовании, упаковке или прикрепленных к нему документах, указывает

на необходимость селективного сбора отходов электрического и электронного оборудования. Изделия, обозначенные таким образом, не могут быть выброшены в обычный мусор вместе с

другими отходами, в противном случае за это грозит штраф. Маркировка означает, что оборудование появилось на рынке после 13 августа 2005 года.

Пользователь обязан передать использованный прибор в указанный пункт сбора для дальнейшей его переработки. Использованное оборудование также может быть передано продавцу, в случае

покупки нового изделия в количестве не больше, чем новое приобретаемое оборудование такого же вида. Информацию о доступной системе сбора использованного электрического оборудования

можно получить в информационном пункте магазина и в городском либо районном управлении. Правильное обращение с использованным оборудованием предотвращает негативные последствия

для окружающей среды и здоровья человека!

01/2022

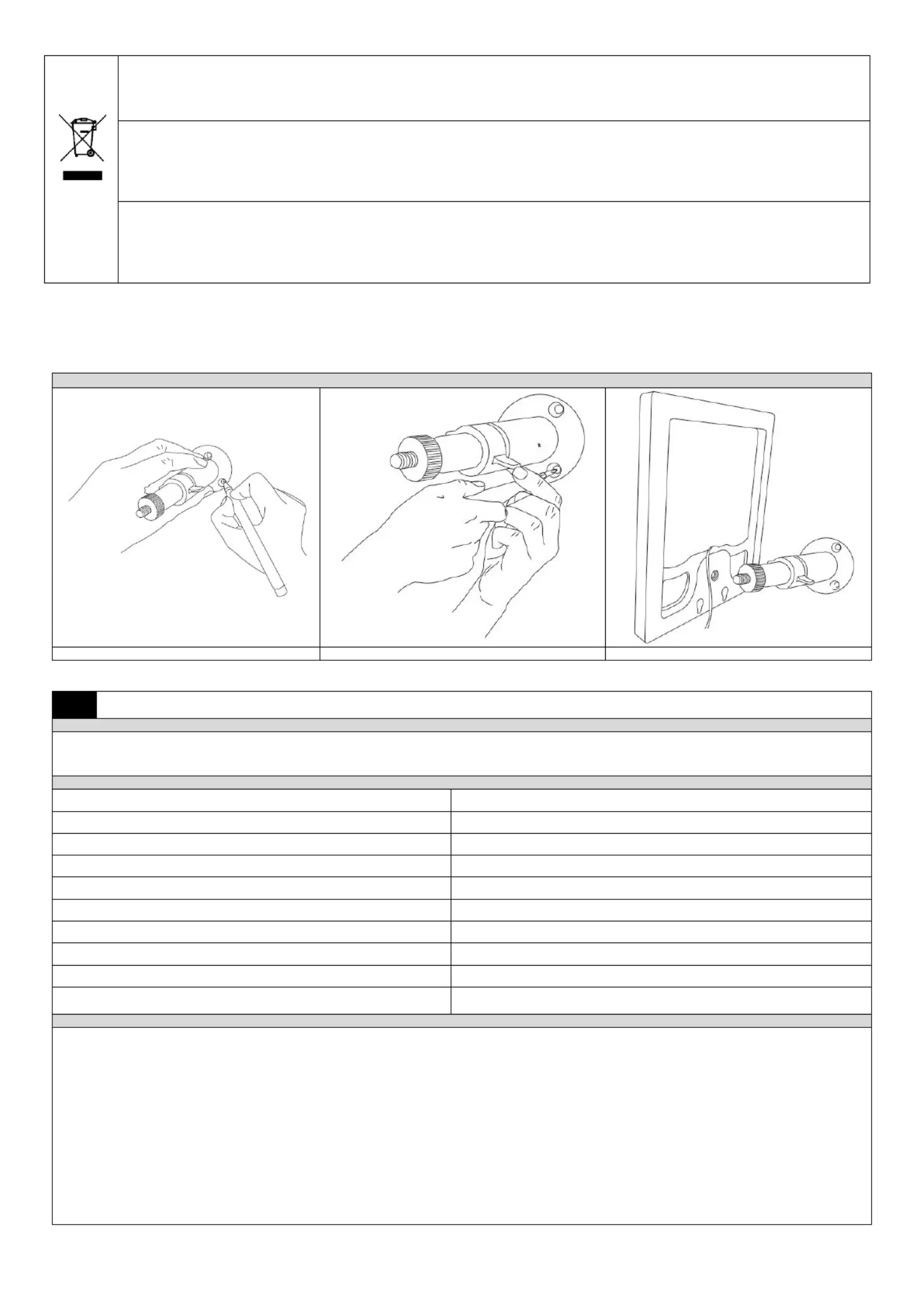

INSTALACJA/INSTALLATION/MONTAGE/ МОНТАЖ

Rys.1/ Fig.1/ Abb.1

Rys.2/ Fig.2/ Abb.2

Rys.3/ Fig.3/ Abb.3

Instrukcja obsługi i montażu

OPIS I ZASTOSOWANIE

Panel solarny przekształca energię słoneczną w energią elektryczną niezbędną do prawidłowego funkcjonowania poszczególnych urządzeń. Panel jest

uzupełnieniem zestawu do bezprzewodowej kamery Wi 1809) i umożliwia jej naładowanie w ciągu dnia bez konieczności podłączania d-Fi (OR- - -MT ME o

zewnętrznego źródła zasilania.

DANE TECHNICZNE

Napięcie robocze:

5V DC

Napięcie (obwód otwarty):

6V DC ±5%

Maksymalny prąd roboczy:

600mA

Moc maksymalna:

3W ±5%

Rodzaj panelu:

Monokrystaliczny w obudowie ze szkła

Liczba płytek:

Stopień ochrony:

IP65

Temperatura pracy:

-30°C ± 75°C

Waga netto:

0,5kg

Wymiary:

150x180x17mm

MONTAŻ

1. Wybierz miejsce instalacji

Wybierz niezacienione miejsce dla najlepszej ekspozycji na słońce. Panel słoneczny powinien być zainstalowany w miejscu, w którym będzie otrzymywał kilka godzin

bezpośredniego nasłonecznienia.

2. Zaznacz miejsce instalacji

Umieść ramię montażowe w wybranym miejscu instalacji i zaznacz dokładnie ołówkiem/markerem miejsca na otwory montażowe (rys.1).

3. Wywierć otwory montażowe

W zależności od materiału powierzchni w miejscu instalacji użyj kołków montażowych lub bezpośrednio śrub do przymocowania ramienia panelu.

4. Przykręć ramię montażowe

Użyj śrubokręta, aby przymocować ramię montażowe do ściany, dokręć mocno (rys.2).

5. Zamocuj panel solarny

Zamocuj panel słoneczny na ramieniu montażowym, upewnij się, że jest on prawidłowo zainstalowany (rys.3).

Uwaga: Możesz wyregulować kąt nachylenia panelu słonecznego, aby uzyskać lepsze pokrycie słoneczne. Wystarczy poluzować śrubę regulacyjną na

ramieniu montażowym, ustawić pod żądanym kątem i ponownie dokręcić śrubę.

6. Podłącz przewód do kamery

Na koniec, podłącz kabel ładowania panelu słonecznego do portu USB kamery, aby rozpocząć jej ładowanie.

Operation and installation instruction

DESCRIPTION AND USE

The solar panel converts solar energy into electricity necessary for the proper functioning of individual devices. The panel complements the Wireless Wi-Fi Camera

Set (OR- - -1809) and enables its recharging during the day without connecting to an external power source.MT ME

TECHNICAL DATA

Working voltage:

5V DC

Open-circuit voltage

6V DC ±5%

Maximum working current:

600mA

Maximum power:

3W ±5%

Wafer type:

Monocrystalline in glass housing

Number of wafers:

Ingress protection:

IP65

Working temperature:

-30°C ± 75°C

Net weight:

0.5kg

Dimensions:

150x180x17mm

INSTALLATION

1. Choose the installation location

Choose an unshaded location for best sun exposure. The solar panel should be installed in a location where it will receive several hours of direct sunlight.

2. Mark the installation location

Place the mounting arm at the desired installation location and mark the exact positions for the mounting holes with a pencil/marker (g.1).

3. Drill the mounting holes

Depending on the surface material at the installation site, use mounting dowels or screws directly to x the panel arm.

4. Screw the mounting arm

Use a screwdriver to x the mounting arm to the wall, tighten rmly (g.2).

5. Attach the solar panel

Fix the solar panel on the mounting arm, make sure it is correctly installed (g.3).

Note: You can adjust the angle of the solar panel for better solar coverage. Simply loosen the adjustment screw on the mounting arm, adjust to the desired

angle and re-tighten the screw.

6. Plug the cable

Finally, plug the solar panel charging cable into the camera's USB port to start charging it.

Bedienungs- und Montageanleitung

BECHREIBUNG UND ANWENDUNG

Das Solarmodul wandelt die Sonnenenergie in Strom um, der für den ordnungsgemäßen Betrieb der einzelnen Geräte erforderlich ist. Das Panel ergänzt die

"drahtlose Wi- - - - -Fi Kamera für den Außenbereich" (OR MT ME 1809) und ermöglicht es, die Kamera tagsüber aufzuladen, ohne dass sie an eine externe Stromquelle

angeschlossen werden muss.

TECHNISCHE DATEN

Betriebsspannung :

5V DC

Stromspannung (oener Stromkreis):

6V DC ±5%

Maximaler Betriebsstrom:

600mA

Maximale Leistung:

3W ±5%

Typ der Solarzelle:

Monokristallin im Glasgehäuse

Anzahl der Zellen:

Schutzart:

IP65

Betriebstemperatur:

-30°C ± 75°C

Nettogewicht:

0,5kg

Abmessungen:

150x180x17mm

MONTAGE

1. Wählen Sie den Montageort aus

Wählen Sie einen unbeschatteten Standort, um die bestmögliche Belichtung durch die Sonne zu erreichen. Das Solarmodul sollte an einem Ort installiert werden, an

dem es mehrere Stunden direktes Sonnenlicht erhält.

2. Markieren Sie den Montageort.

Platzieren Sie den Montagearm am gewählten Montageort und markieren Sie mit einem Bleistift/Marker die genauen Positionen für die Montagelöcher ( Abb.1)

3. Bohren Sie die Befestigungslöcher
