ORNO-LOGISTIC Sp. z o.o.

ul. Rolników 437, 44-141 Gliwice, Poland

tel. (+48) 32 43 43 110, www.orno.pl

NIP: 6351831853, REGON: 243244254

OR- -BC-1811 MT

(PL) Kamera kolorowa przewodowa CCTV do rozbudowy zestawów wideodomofonowych

(EN) Color CCTV camera for expanding video doorphone sets

(DE) -Kamera zur Erweiterung von Video-CCTV Türsprechanlagen

(FR) -intercom Caméra CCTV couleur à fil pour les ensembles vidéo

(RU) Проводная камера видеонаблюдения со съемкой в цвете для систем видеодомофонов

(PL) WSKAZÓWKI DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA!

Przed rozpoczęciem korzystania z urządzenia, należy zapoznać się z niniejszą instrukcją obsługi oraz zachować ją na przyszłość. Dokonanie samodzielnych napraw

i modyfikacji skutkuje utratą gwarancji. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia. Samodzielny

montaż i uruchomienie urządzenia są możliwe pod warunkiem posiadania przez montażystę podstawowej wiedzy z zakresu elektryki i używania odpowiednich narzędzi.

Z uwagi na fakt, że dane techniczne podlegają ciągłym modyfikacjom, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki wyrobu oraz

wprowadzania innych rozwiązań konstrukcyjnych niepogarszających parametrów i walorów użytkowych produktu. Dodatkowe informacje na temat produktów marki ORNO

dostępne są na: www.orno.pl. Orno Logistic Sp. z o.o. nie ponosi odpowiedzialności za skutki wynikające z nieprzestrzegania zaleceń niniejszej instrukcji. Firm- a Orno-Logistic

Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian w instrukcji - aktualna wersja do pobrania ze strony support.orno.pl. Wszelkie prawa do tłumaczenia/

interpretowania oraz prawa autorskie niniejszej instrukcji są zastrzeżone.

1. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.

2. Nie zanurzaj urządzenia w wodzie i innych płynach.

3. Do użytku wewnątrz i na zewnątrz pomieszczeń.

4. Nie obsługuj urządzenia, gdy uszkodzona jest obudowa.

5. Nie rozkręcaj urządzenia i nie dokonuj samodzielnych napraw.

6. Wszelkie czynności wykonuj przy odłączonym zasilaniu.

(EN) DIRECTIONS FOR SAFTY USE!

Before using the device, read this Service Manual and keep it for future use. The manufacturer is not responsible for any damage that can result from improper device

installation or operation. Any repair or modification carried out by yourselves results in loss of guarantee. Installation and commissioning of the equipment by the customer

are possible if the installer has basic knowledge of electrical systems and the use of proper tools. In view of the fact that the technical data are subject to continuous

modifications, the manufacturer reserves a right to make changes to the product characteristics and to introduce different constructional solutions without deterioration of

the product parameters or functional quality. Additional information about ORNO products is available at www.orno.pl. Orno-Logistic Sp. z o.o. holds no responsibility for the

results of non-compliance with the provisions of the present Manual Orno Logistic Sp. z o.o. reserves the right to make changes to the Manua - the latest version of the l

Manual can be downloaded from support.orno.pl Any translation/interpretation rights and copyright in relation to this Manual are reserved.

1. Do not use the device against its intended use.

2. Do not immerse the device in water or other liquids.

3. The product is suitable for indoor and outdoor use.

4. Do not operate the device when the housing is damaged.

5. Do not disassemble the device and do not repair it yourself.

6. Disconnect the power supply before any activities on the product.

(DE) ANWEISUNGEN ZUR SICHEREN VERWENDUNG!

Vor der Inbetriebnahme des Geräts die Bedienungsanleitung sorgfältig lesen und für die Zukünftige Inanspruchnahme bewahren. Selbstständige Reparaturen und Modifikationen

führen zum Verlust der Garantie. Der Hersteller haftet nicht für die Schäden, die aus falschem Gebrauch des Gerätes folgen können. Die Selbstmontage und Inbetriebnahme sind

möglich, sofern der Monteur über elektrische Grundkenntnisse verfügt und die entsprechenden Werkzeuge verwendet. In Anbetracht der Tatsache, dass die technischen Daten

ständig geändert werden, behält sich der Hersteller das Recht auf Änderungen in Bezug auf Charakteristik des Produkts und Einführung anderer Konstruktionslösungen, die die

Parameter der Gebrauchsfunktionen nicht beeinträchtigen, vor. Zusätzliche Informationen zum Thema der Produkte der Marke ORNO finden Sie auf der Internetseite www.orno.pl.

Die Firma Orno-Logistic Sp. z o.o. haftet nicht für die Folgen der Nichteinhaltung der Empfehlungen, die in dieser Bedienungsanleitung zu finden sind. Die Firma Orno-Logistic Sp.

z o.o. behält sich das Recht vor, Änderungen am Handbuch vorzunehmen die aktuelle Version können Sie unter support.orno.pl heruntergeladen. Alle Übersetzungs- - und

Interpretationsrechte sowie Urheberrechte an diesem Handbuch sind vorbehalten.

1. Nutzen Sie das Gerät seinem Zweck entsprechend.

2. Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

3. Das Produkt ist für den Einsatz im Innen und Außenbereich bestimmt- .

4. Betreiben Sie das Gerät nicht, wenn das Gehäuse beschädigt ist.

5. Zerlegen Sie das Gerät nicht und reparieren Sie es nicht selbst.

6. Alle Arbeiten dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.

(FR) CONSIGNES DE SÉCURITÉ

Avant d'utiliser le produit, veuillez lire la notice et la conserver pour référence ultérieure. Le fait d'effectuer vous même des réparations et des modifications annule la garantie. -

Le fabricant n'est pas responsable des dommages qui pourraient résulter d'une installation ou d'une utilisation incorrecte de l'appareil. Le montage et la mise en service par

le client sont possibles à condition que le monteur ait des connaissances électriques de base et utilise les outils appropriés. Étant donné que les données techniques sont

sujettes à des modifications constantes, le fabricant se réserve le droit d'apporter des changements aux caractéristiques du produit et d'introduire d'autres solutions

structurelles qui ne détériorent pas les paramètres et les valeurs utilitaires du produit. Des informations supplémentaires sur les produits ORNO sont disponibles sur le site :

www.orno.pl. Orno- -respect des recommandations de cette notice. Orno-Logistic Sp. Logistic Sp. z o.o. ne peut être tenu responsable des conséquences résultant du non

z o.o. se réserve le droit d'apporter des modifications à la version actuelle peut être téléchargée sur support.orno.pl. Tous les droits de traduction/interprétation la notice -

et les droits d'auteur de cette notice sont réservés.

1. Utiliser l’appareil conformément à sa destination.

2. Ne pas plonger l’appareil dans l’eau ou autres liquides.

3. Le produit est destiné à une utilisation intérieure et extérieure.

4. Ne pas utiliser l’appareil si son cadre est abîmé.

5. Ne pas effectuer des réparations.

6. Effectuer toutes les activités avec l'alimentation coupée.

( RU) УКАЗАНИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ!

Перед использованием устройства необходимо ознакомиться с настоящей инструкцией по эксплуатации и сохранить ее для дальнейшего использования.

Самостоятельный ремонт и модификация приводит к потере гарантии. Производи тель не несет ответственности за повреждения, возникающие в результате -

неправильного монтажа или эксплуатации устройства. Самостоятельный монтаж и запуск устройства возможен при наличии у монтажника базовых знаний в области

электричества и использовании соответствующих инструментов. В связи с тем, что технические характеристики постоянно модифицируются, производитель

оставляет за собой право вносить изменения, касающиеся характеристик изделия, а также внедрять другие конструкционные решения, не ухудшающие параметры

и потребительских свойств продукта. Дополнительную информацию о продуктах марки можно найти на сайте . не несет ORNO www.orno. Orno-Logistic z o.opl. Sp.

ответственности за последствия, возникающие из за несоблюдения рекомендаций настоящей инструкции. Фирма . оставляет за собой право - Orno-Logistic z o.oSp.

вносить изменения в инструкцию. Текущую версию можно загрузить с сайта . Все права на перевод/интерпретацию и авторские права на настоящую support.orno.pl

инструкцию защищены.

1. Не используйте изделие не по назначению.

2. Не погружайте изделие в воду и другие жидкости.

3. Продукт предназначен для использования внутри и снаружи помещений.

4. Не используйте устройство с поврежденным корпусом.

5. Не проводите самостоятельных ремонтов.

6. Все действия следует выполнять при отключенном электропитании.

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu

obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce takie jak miedź,

cyna, szkło, żelazo i inne. Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych wskazuje na konieczność selektywnego

zbierania zużytego sprzętu elektrycznego i elektronicznego. Wyrobów tak oznaczonych, pod karą grzywny, nie można wyrzucać do zwykłych śmieci razem z innymi odpadami. Oznakowanie

oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005r. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki

w celu właściwego jego przetworzenia. Zużyty sprzęt może zostać również oddany do sprzedawcy, w przypadku zakupu nowego wyrobu w ilości nie większej niż nowy kupowany sprzęt

tego samego rodzaju. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/gminy.

Odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia!

Each household is a user of electrical and electronic equipment, and hence a potential producer of hazardous waste for humans and the environment, due to the presence of hazardous

substances, mixtures and components in the equipment. On the other hand, used equipment is valuable material from which we can recover raw materials such as copper, tin, glass, iron and

others. The WEEE sign placed on the equipment, packaging or documents attached to it indicates the need for selective collection of waste electrical and electronic equipment. Products so

marked, under penalty of fine, cannot be thrown into ordinary garbage along with other waste. The marking means at the same time that the equipment was placed on the market after August

13, 2005. It is the responsibility of the user to hand the used equipment to a designated collection point for proper processing. Used equipment can also be handed over to the seller, if one buys

a new product in an amount not greater than the new purchased equipment of the same type. Information on the available collection system of waste electrical equipment can be found in the

information desk of the store and in the municipal office or district office. Proper handling of used equipment prevents negative consequences for the environment and human health!

Jeder Haushalt ist ein Nutzer von elektrischen und elektronischen Geräten und dadurch auch ein potenzieller Produzent von für Menschen und Umwelt gefährlichen Abfällen aufgrund der

sich drin befindenden gefährlichen Stoffe, Mischungen und Bestandteile. Andererseits sind die gebrauchten Geräte auch ein wertvoller Stoff, aus denen wir Rohstoffe wie: Kupfer, Zinn, Glas,

Eisen und andere wieder verwerten können. Das Zeichen einer durchgestrichenen Mülltonne auf dem Gerät, der Verpackung oder in den Dokumenten, die dem Gerät beigelegt sind, weist

darauf hin, dass die elektronischen und elektrischen Altgeräte getrennt gesammelt werden müssen. Die so gekennzeichneten Produkte dürfen nicht im normalen Hausmüll mitsamt anderen

Abfällen entsorgt werden, unter Androhung einer Geldbuße. Das Zeichen bedeutet auch, dass das Gerät nach dem 13. August 2005 in den Verkehr gebracht wurde. Der Nutzer ist verpflichtet,

das Altgerät an die angewiesene Rücknahmestelle zu übermitteln, damit es richtig wieder verwertet wird. Beim Kauf von neuen Geräten kann man die Altgeräte in gleicher Menge und Art

beim Verkäufer zurückgeben. Die Informationen über das System der Sammlung der elektrischen Altgeräte kann man sich bei einem Auskunftspunkt des Ladens sowie bei der Stadt-

/Gemeindeverwaltung einholen. Der richtige Umgang mit den Altgeräten verhindert negative Konsequenzen für die Umwelt und die Gesundheit!

Chaque foyer est un utilisateur d'équipements électriques et électroniques et donc un producteur potentiel de déchets dangereux pour l'homme et l'environnement en raison de la présence

de substances, de mélanges et de composants dangereux dans les équipements. D'autre part, les déchets d'équipements sont une matière précieuse qui peut être une source de matières

premières secondaires telles que le cuivre, l'étain, le verre, le fer et autres. Le symbole de la poubelle barrée sur les appareils, les emballages ou les documents d'accompagnement indique

la nécessité d'une collecte séparée des déchets d'équipements électriques et électroniques. Les produits ainsi étiquetés ne peuvent pas, sous peine d'amende, être jetés dans les ordures

ménagères avec les autres déchets. Le marquage indique également que l'équipement a été mis sur le marché après le 13 août 2005. Il incombe à l'utilisateur de remettre les équipements

usagés à un point de collecte désigné pour un traitement approprié. Les équipements usagés peuvent également être retournés au vendeur lors de l'achat d'un nouveau produit pour une

quantité ne dépassant pas celle du nouvel équipement du même type acheté. Les informations sur la collecte de déchets d'équipements électriques sont disponibles au point d'information

du magasin et au bureau municipal. Une bonne gestion des déchets d'équipements permet d'éviter les conséquences négatives pour l'environnement et la santé humaine!

Каждое домохозяйство является пользователем электрического и электронного оборудования, а значит, потенциальным производителем отходов, опасных для людей

и окружающей среды, в связи с наличием в оборудовании опасных веществ, смесей и компонентов. С другой стороны, бывшее в употреблении оборудование является ценным

материалом, из которого можно извлечь сырье, такое как медь, олово, стекло, железо и другие. Знак перечеркнутого мусорного бака, размещенный на оборудовании, упаковке

или прилагаемой к нему документации, указывает на необходимость раздельного сбора отходов электрического и электронного оборудования. Обозначенные таким образом

изделия нельзя выбрасывать в обычный мусор вместе с другими отходами, в противном случае это будет караться штрафом. Маркировка также означает, что оборудование

поступило в продажу после 13 августа 2005 г. Пользователь обязан передать использованное оборудование в установленный пункт сбора для соответствующей переработки.

Изношенное оборудование также может быть возвращено продавцу в количестве, не превышающем количество нового приобретаемого оборудования того же типа. Информацию

о имеющейся системе сбора использованного электрооборудования можно найти в информационном пункте магазина, а также в управлении города/гмины. Соответствующее

обращение с использованным оборудованием предотвращает негативные последствия для окружающей среды и здоровья человека!

05/2024

DANE TECHNICZNE/

DANE TECHNICZNE/DANE TECHNICZNE/TECHNICAL DATA/TECH

TECHNICAL DATA/TECH

TECHNICAL DATA/TECHTECHNICAL DATA/TECHNISCHE DATEN/

NISCHE DATEN/

NISCHE DATEN/ NISCHE DATEN/

CCARACTÉRISTIQUES TECH

ARACTÉRISTIQUES TECH

ARACTÉRISTIQUES TECHARACTÉRISTIQUES TECHNIQUES/

NIQUES/

NIQUES/NIQUES/

ТЕХНИЧЕСКИЕ

ТЕХНИЧЕСКИЕТЕХНИЧЕСКИЕ ХАР

ХАР

ХАРХАРАКТЕРИСТИКИ

АКТЕРИСТИКИ

АКТЕРИСТИКИАКТЕРИСТИКИ

Napięcie nominalne

Nominal voltage

Nennspannung

Tension nominale

Номинальное

напряжение

12V DC

Rozdzielczość

kamery

Camera resolution

Kamera Auflösung

Résolution de la

caméra

Разрешение камеры

2Mpix

Standard kompresji

Compression

standard

Komprimierungsnorm

Norme de

compression

Стандарт сжатия

H.264

Model

Modell

Modèle

Модель

stałopozycyjny

fixed-position

fixierte Position

à position fixe

с фиксированной позицией

Kąt widzenia

Viewing angle

Sichtwinkel

Angle de vue

Угол обзора

23° / 48°

pion/poziom

vertical/horizontal

vertikal/horizontal

vertical/horizontal

вертикально/горизонтально

Widzenie nocne

Night vision

Nachtsicht

Vision nocturne

Ночное видение

✔

4 LED IR

Zasięg widzenia

nocnego

Night vision range

Reichweite

der Nachtsicht

Portée de la vision

nocturne

Дальность ночного

видения

≤15m

Czujnik ruchu

Motion sensor

Bewegungsmelder

Détecteur de

mouvement

Датчик движения

✔

podczerwień/ infrared/ Infrarot/

infrarouge/ инфракрасное

излучение

Stopień ochrony IP

Ingress protection IP

Schutzart IP

Indice de protection IP

Степень защиты IP

IP65

Pobór prądu

podczas pracy

Power consumption

during operation

Stromverbrauch

im Betrieb

Consommation

d'énergie pendant

le fonctionnement

Потребляемый

ток во время работы

3 W ,6

Pobór prądu

podczas czuwania

Power consumption

during standby

Stromverbrauch

im Standby-Modus

Consommation

de courant pendant

la veille

Потребляемый ток

в режиме ожидания

0 W ,6

Temperatura pracy

Working temperature

Arbeitstemperatur

Température

de fonctionnement

Рабочая

температура

- 10°C ~ 50°C

Wymiary

Dimensions

Abmessungen

Dimensions

Размеры

60 x 90 x 180mm

Waga netto

Net weight

Nettogewicht

Poids net

Вес нетто

0,45kg

TRYBY PRACY/ OPER

TRYBY PRACY/ OPERTRYBY PRACY/ OPERATION MODES/

ATION MODES/

ATION MODES/ ATION MODES/ BETRIEBSMODI

BETRIEBSMODI

BETRIEBSMODIBETRIEBSMODI MODES

MODES

MODES MODES

/ / DE FONCTIO

DE FONCTIO

DE FONCTIODE FONCTIONNEMENT/ РЕЖИМЫ Р

NNEMENT/ РЕЖИМЫ Р

NNEMENT/ РЕЖИМЫ РNNEMENT/ РЕЖИМЫ РАБОТЫ

АБОТЫ

АБОТЫАБОТЫ

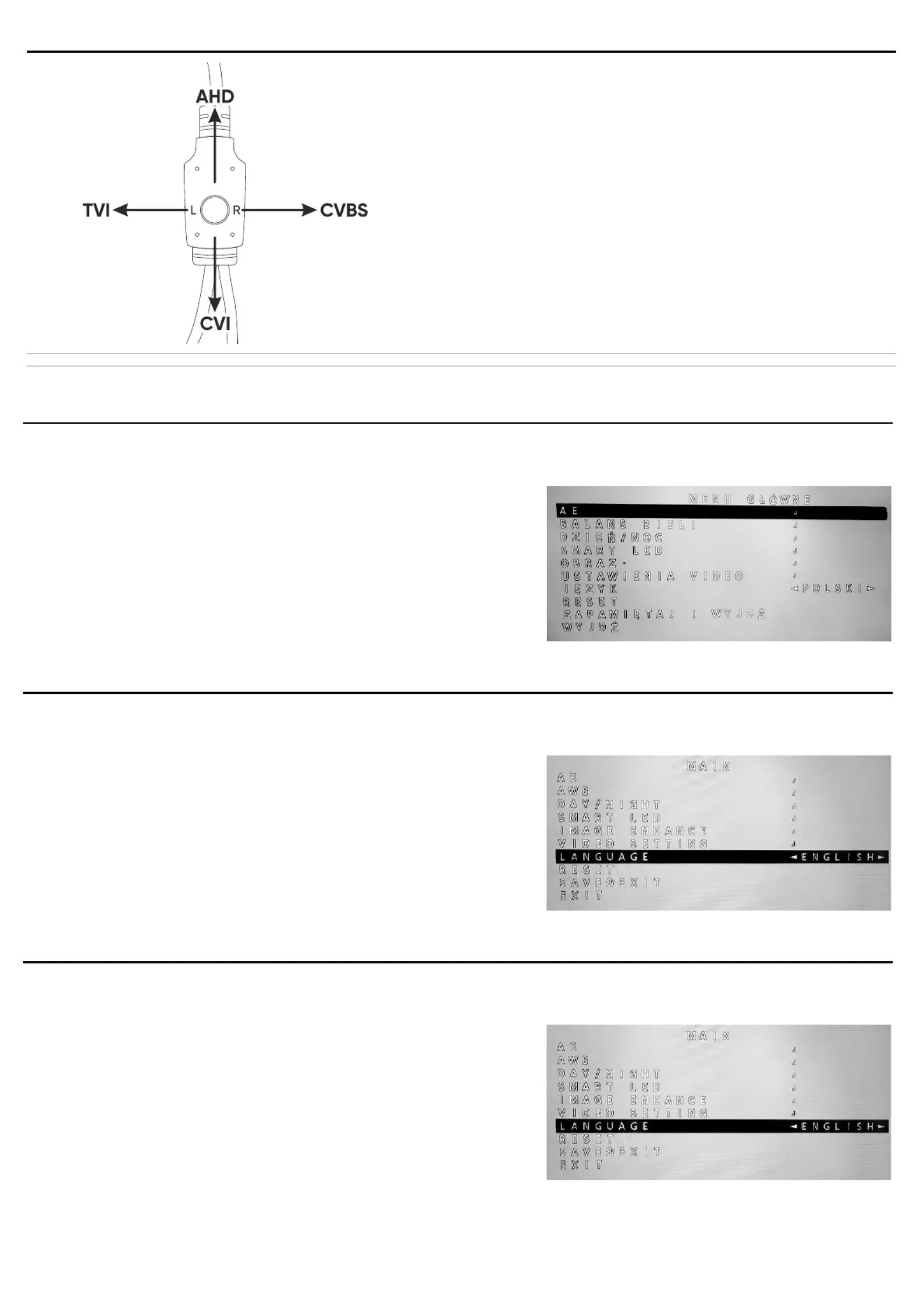

(PL) Kamera może pracować w czterech trybach: AHD, TVI, CVI, CVBS. Aby

przełączyć tryb kamery należy przytrzymać przycisk sterowania przez kilka sekund

według schematu obok.

(EN) The camera can operate in four modes: AHD, TVI, CVI, CVBS. To switch the

camera mode, hold down the control button for a few seconds according to the

image on the left.

(DE) Die Kamera kann in vier Modi betrieben werden: AHD, TVI, CVI, CVBS Um den .

Kameramodus zu wechseln, halten Sie die Steuertaste einige Sekunden lang

gedrückt (siehe Abbildung links).

(FR) La caméra peut fonctionner selon quatre modes : AHD, TVI, CVI, CVBS. Pour

passer en mode caméra, maintenez le bouton de commande enfoncé pendant

quelques secondes comme indiqué dans le schéma ci-contre.

( )RU AHD TVI CVI CVBSКамера может работать в четырех режимах: , , , . Чтобы

переключить режим камеры, удерживайте кнопку управления в течение

нескольких секунд, как показано на рисунке напротив.

rys.1/ fig.1/ Abb.1/ fig.1/ рис. 1

(PL) Kamera kolorowa przewodowa CCTV do rozbudowy zestawów wideodomofonowych

Wysokiej jakości kolorowa kamera CCTV o rozdzielczości Full HD 1080p służąca do rozbudowy zestawów wideodomofonowych. Możliwość przełączenia

trybu na AHD 2Mpx lub CVBS zapewniająca pełną kompatybilność. Kamera posiada metalową, solidną obudowę, klasa szczelności kamery IP65. Kamera

zapewnia doskonałą widoczność w nocy dzięki zastosowaniu sześciu diod IR. Maksymalny zasięg w podczerwieni wynosi 15m.

OBSŁUGA

Aby włączyć menu kamery wystarczy nacisnąć przycisk sterowania (rys.1) a następnie

strzałkami poruszać się po liście menu. Każdą zmianę należy zatwierdzić wybierając opcję

"Zapamiętaj i wyjdź". W menu można zmienić m.in. tryb sygnału wideo, ustawienia

doświetlenia nocnego, język oraz parametry obrazu.

(EN) Color CCTV camera for expanding video doorphone sets

High-quality Full HD 1080p color CCTV camera for expanding video doorphone sets. Possibility to change the mode to AHD 2Mpx or CVBS ensuring full

compatibility. The camera has a robust metal housing, camera waterproof class IP65. The camera provides excellent night visibility thanks to six IR LEDs.

The maximum IR range is 15m.

OPERAT ION

To activate the camera menu, simply press the control button (fig.1) and then use the

arrows to move through the menu list. Each change should be approved by selecting "Save

and exit". In the menu you can change, among other things, the video signal mode, night

light settings, language and image parameters.

(DE) -Kamera zur Erweiterung von Video-CCTV Türsprechanlagen

Hochwertige CCTV-Farbkamera mit Full HD 1080p Auflösung für die Erweiterung von Video Türsprechanlagen Umschaltbar auf AHD 2Mpx oder CVBS für - .

volle Kompatibilität Die Kamera hat ein robustes Metallgehäuse, Kameraschutzklasse IP65. . Dank der sechs IR-LEDs bietet die Kamera eine hervorragende

Nachtsichtbarkeit. Die maximale IR-Reichweite beträgt 15 m.

BETRIEB

Um das Kameramenü zu aktivieren, drücken Sie einfach die Steuertaste (Abb.1) und

navigieren Sie dann mit den Pfeiltasten durch die Menüliste. Jede Änderung muss durch
