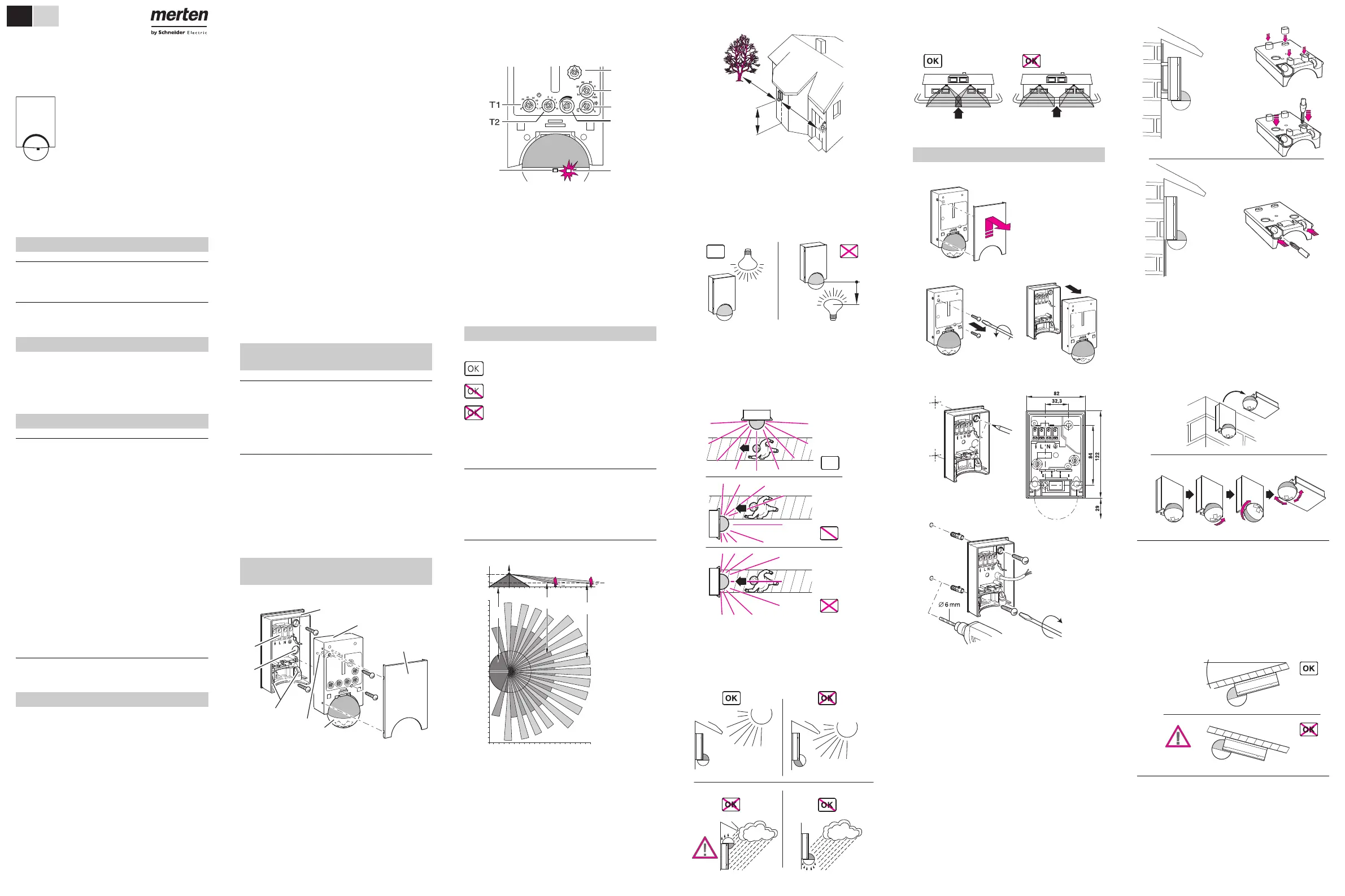

– Montagewinkel (Art.-Nr. 56529.)
– Funkmodul für ARGUS 220 Bewegungsmelder (Art.-
Nr. 565495)
¼GEFAHR
Gefahr von schweren Sach- und Personen-
schäden, z. B. durch Brand oder elektrischen
Schlag, aufgrund einer unsachgemäßen
Elektroinstallation.
Eine sichere Elektroinstallation kann nur gewähr-
leistet werden, wenn die handelnde Person nach-
weislich über Grundkenntnisse auf folgenden
Gebieten verfügt:
• Anschluss an Installationsnetze
• Verbindung mehrerer Elektrogeräte
• Verlegung von Elektroleitungen
• Elektroinstallation im Außenbereich
Über diese Kenntnisse und Erfahrungen verfü-
gen in der Regel nur ausgebildete Fachkräfte im
Bereich der Elektro-Installationstechnik. Bei
Nichterfüllung dieser Mindestanforderungen
oder Missachtung droht für Sie die persönliche
Haftung bei Sach- und Personenschäden
Der ARGUS 220 Timer (nachfolgend ARGUS genannt)
registriert bewegte Wärmequellen, z. B. Personen, in-
nerhalb seiner Reichweite und schaltet beim Erkennen
einer Bewegung angeschlossenen Verbraucher. Dies
können sein:
– ohmsche Lasten (z. B. 230 V-Glüh- und Halogen-
lampen)
– induktive Lasten (z. B. Niedervolt-Halogen-Lampen
mit induktivem Trafo)
– kapazitive Lasten (z. B. elektronische Trafos)
Zusätzlich ist er mit einer Dämmerungszeitschaltuhr
ausgerüstet, die es ermöglicht, angeschlossene Ver-
braucher auch bei Erreichen einer einstellbaren Däm-
merungsschwelle oder zu einstellbaren Zeiten ein- bzw.
auszuschalten.
ARGUS 220 Timer
Gebrauchsanleitung
Art.-Nr. 5656..
English operating instructions
Zubehör
Für Ihre Sicherheit
ARGUS kennen lernen
ende
Eine 220°-Flächenüberwachung für größere Hausfron-
ten und Bereiche des Hauses (max. Reichweite 16 m) ist
kombiniert mit einer 360°-Nahschutzzone mit einem Ra-
dius von ca. 4 m. Die Bedienelemente zur Einstellung
der Helligkeitsschwelle, Schaltdauer und Empfindlich-
keit befinden sich geschützt unter der Abdeckplatte.
Der ARGUS kann sowohl an die Wand als auch an die
Decke montiert werden oder mit dem als Zubehör erhält-
lichen Montagewinkel (Art-Nr. MTN5652..) an Ecken
oder ortsfesten Rohren.
Die integrierte Funktionsanzeige leuchtet bei einer er-
kannten Bewegung auf und vereinfacht Ihnen so das
Ausrichten am Montageort.
Durch den horizontal, vertikal und axial verstellbaren
Sensorkopf können Sie den Erfassungsbereich optimal
an die örtlichen Gegebenheiten anpassen. Zusätzlich
können Sie unerwünschte Zonen oder Störquellen (wie
z. B. Bäume) durch die mitgelieferten Segmente aus
dem Erfassungsbereich ausblenden.
Das Gerät ist mit einem Lichtfühler ausgestattet, dessen
Helligkeitsschwelle Sie von ca. 3 bis 1000 Lux einstellen
können.
Wenn Sie den ARGUS zusätzlich mit einem Funkmodul
für ARGUS 220 Bewegungsmelder (Art.-Nr. 565495)
ausrüsten, können Sie mehrere ARGUS 220 Connect
oder ARGUS 220 Timer drahtlos vernetzen. Eine er-
kannte Bewegung wird über das Funkmodul an alle an-
gelernten Bewegungsmelder oder Empfänger
gesendet, diese schalten dann ihre angeschlossenen
Verbraucher ebenfalls ein.
|Bewegungs-/Präsenzmelder sind nicht als Kom-
ponente einer Alarmanlage im Sinne des Verban-
des der Sachversicherer (VdS) geeignet.
|Bewegungs-/Präsenzmelder können Fehlalarme
auslösen, wenn der Montageort ungünstig ge-
wählt wurde.
Bewegungs-/Präsenzmelder schalten, sobald sie eine
sich bewegende Wärmequelle wahrnehmen. Dabei
kann es sich um Menschen handeln, aber auch um Tie-
re, Bäume, Autos oder Temperaturdifferenzen in Fens-
tern. Um Fehlalarme zu vermeiden, ist der Montageort
so zu wählen, dass unerwünscht auslösende Wärme-
quellen nicht erfasst werden können (siehe Abschnitt
„Montageort auswählen“).
ARGUS im Zusammenspiel mit
Alarmanlagen
Anschlüsse, Anzeigen und
Bedienelemente
AWandanschlusskasten
BOberteil
CAbdeckplatte
DSensorkopf
EKontaktstifte
FLeitungsdurchführung für Anschlussleitung
von unten
GLeitungsdurchführung für Anschlussleitung
von hinten
HKlemmblock für Anschlussleitung und Auf-
nahme der Kontaktstifte
A
B
C
D
E
H
G
F
Die Bedienelemente des ARGUS befinden sich ge-
schützt unter der Abdeckplatte. Anhand der Pfeilstellung
können Sie die eingestellten Werte an den Reglern able-
sen.
Erklärung der verwendeten Symbole
Bei der Wahl des richtigen Montageortes sollten Sie
zahlreiche Gesichtspunkte beachten, damit der Bewe-
gungsmelder optimal arbeitet.
|In der nachfolgenden Abbildung finden Sie die
Reichweiten des ARGUS bei durchschnittlichen
Temperaturverhältnisse und einer Montagehöhe
von 2,50 m. Die Reichweite eines Bewegungs-
melders kann bei wechselnden Temperaturen
stark schwanken.
Innere Sicherheitszone A: Erfassungswinkel 360°
in einem Radius von ca. 4 m.
Mittlere Sicherheitszone B: Erfassungswinkel
220° bei einem Erfassungsbereich von ca.
9 m x 18 m.
Äußere Sicherheitszone C: Erfassungswinkel 220°
bei einem Erfassungsbereich von ca. 16 m x 28 m.
AEinstellregler für Funkbetrieb
BRegler für Schaltdauer
CRegler für Helligkeitsschwelle
DFunktionsanzeige (leuchtet bei jeder erkannten
Bewegung)
EHelligkeitssensor (darf nicht abgedeckt werden)
FRegler für Empfindlichkeit
T1 Timer-Funktion zur Einstellung der Schaltzeit
T2 Timer-Funktion zur Einstellung der Schaltzeit
Montageort auswählen
Richtig
Nicht optimal
Falsch
A
F
B
C
E
A
C
B
D
E
F
G
H
K
D
0
2
4
6
8
10
2
4
6
8
10
12
12
14
14
04 2 4 6 8 10 12 14 16 m
B
00 2 4 6 8 10 12 14 16 m
2,5
m
4
0,8 m
2
C
A
Montagehöhe D: 2 - 3 m. Wir empfehlen für die op-
timale Überwachung eine Höhe von 2,5 m auf festem
und ebenem Untergrund.
Mindestabstand E zu optischen Störquellen: 5 m.
Verwenden Sie ggf. die mitgelieferten Segmente zur
Abschattung.
Mindestabstand F zwischen Leuchte und Bewe-
gungsmelder: 5 m. Sollte der Abstand nicht realisier-
bar sein, können Sie die mitgelieferten Segmente
verwenden, um die Lichtquelle aus dem Erfassungs-
bereich „auszublenden“.
Montieren Sie den Bewegungsmelder, wenn möglich,
seitlich zur Gehrichtung.
Damit das Einschalten des angeschlossenen Verbrau-
chers durch Umwelteinflüsse vermieden wird, sollten Sie
den ARGUS so montieren, dass er vor Regen und direk-
ter Sonneneinstrahlung geschützt ist. Beispielsweise
kann ein Regentropfen, der über die Linse läuft, den Be-
wegungsmelder einschalten.
D
E
E
OK
OK
F
OK
OK
OK
Wenn Sie mehrere Bewegungsmelder anbringen, dann
montieren Sie sie so, dass sich die Erfassungsbereiche
der einzelnen Bewegungsmelder überschneiden.
ARGUS-Oberteil demontieren
ARGUS an die Wand montieren
ARGUS montieren
1
2 3
Anschlussleitung zuführen
ARGUS an die Decke montieren
Um den ARGUS an die Decke zu montieren, müssen Sie
den Sensorkopf drehen. Wechseln Sie beim Erreichen
der Endanschläge die Drehrichtung.
1Sensorkopf bis zum Anschlag nach oben drehen.
2Sensorkopf bis zum Anschlag im Uhrzeigersinn
drehen.
3Sensorkopf ausrichten.
½VORSICHT
Bei falscher Montage kann Kondenswasser
das Gerät beschädigen.
Montieren Sie das Gerät bei geneigten Decken
so, dass die Kugel nach unten zeigt, und immer in
einem Neigungswinkel von 15° - 90°. Bei nach
unten zeigender Kugel kann eventuelles Kon-
denswasser ablaufen.
|Bei einem Montagewinkel anders als 15° - 90° ist
die Schutzart IP 55 nicht mehr gegeben.
1
2
=
=
1 2 3
15° - 90°
V5656-582-03 05/13
ARGUS an Ecken und ortsfesten Rohren montieren
Mit dem Montagewinkel (Art.-Nr. MTN5652..) können
Sie den ARGUS an Innen-/Außenecken oder an ortsfes-
ten Rohren montieren. Die Anschlussleitung können Sie
von hinten durch den Montagewinkel an das Gerät her-
anführen.
½VORSICHT
Das Gerät kann beschädigt werden.
Betrieb nur mit sinusförmigen Netzspannungen
möglich. Phasenanschnittdimmer oder Wechsel-
richter mit rechteckigem oder trapezförmigen
Spannungsverlauf schädigen das Gerät.
|Sichern Sie den ARGUS über einen 16 A-Lei-
tungsschutzschalter ab.
|Beim Schalten von induktiven Lasten wie z. B.
Transformatoren, Relais, Schützen oder Leucht-
stofflampen entstehen Spannungsspitzen, die
zum Wiedereinschalten führen können („Dauer-
lichteffekt“). Schalten Sie an der induktiven Last
einen Kondensator parallel, um diese Span-
nungsspitzen zu verringern.
Eine Durchverdrahtung zu anderen Verbrauchern ist zu-
lässig
Mögliche Installationsarten
• ARGUS ständig am Netz
ARGUS überwacht ständig seinen Bereich
• ARGUS kombiniert mit Wechselschalter
Je nach Schalterstellung ergibt sich Dauerlicht-
oder Automatikbetrieb
ARGUS anschließen
14 mm
L
N
L N
L
N
L N
• ARGUS kombiniert mit Öffner
ARGUS ist ständig betriebsbereit. Durch Tasten-
druck (kurzzeitige Spannungsunterbrechung 2–3
Sekunden) schalten Sie den ARGUS für die einge-
stellte Zeit ein. Jede weitere Bewegung verlängert
die Schaltdauer.
• ARGUS parallel
Mehrere ARGUS können eine Lampengruppe
schalten, wenn die maximale Schaltleistung eines
Gerätes nicht überschritten wird. Dazu müssen Sie
die Empfindlichkeit der Geräte reduzieren. Die Bil-
dung größerer Gerätegruppen mit mehr als vier AR-
GUS ist technisch und funktionell ungünstig.
• ARGUS kombiniert mit Serienschalter
Je nach Schalterstellung ergibt sich Hand-, Auto-
matikbetrieb oder “AUS”. In Stellung 1 wird die
Leuchte über den ARGUS (Automatik) und in Stel-
lung 2 dauernd (Hand) eingeschaltet.
• ARGUS parallel mit Treppenlichtautomat
Entweder schaltet der ARGUS oder der Treppen-
lichtautomat für bestimmte Zeit die Leuchten ein.
ARGUS-Oberteil montieren
Nun können den ARGUS in Betrieb nehmen.
1Versorgungsspannung zuschalten.
Der Verbraucher wird für ca. 10 s bzw. die eingestellte
Zeit eingeschaltet. Die Funktionsanzeige leuchtet ca.
10 s lang.
ARGUS in Betrieb nehmen
L
N
L N
Ö S
N
L
N
L NL N
L
N
L N
1 2
L
N
L N
t
N
On
1
2 3
Funktionstest durchführen
Der Helligkeitssensor darf nicht abgedeckt sein.
1Schaltdauer auf 1 s einstellen (Linksanschlag).
2Helligkeitsschwelle auf Tagbetrieb stellen (Rechts-
anschlag).
3Empfindlichkeitsregler auf maximal stellen (Rechts-
anschlag).
4Führen Sie Gehproben durch, um die Funktionalität
des ARGUS und der angeschlossenen Verbrau-
cher zu testen.
Die Funktionsanzeige leuchtet bei jeder erkannten Be-
wegung auf.
½VORSICHT
Das Gerät kann beschädigt werden.
Drehen Sie den Sensorkopf nur bis zum An-
schlag, nicht darüber hinaus. Um einen Winkel
„über“ dem Anschlag zu erreichen, wechseln Sie
die Drehrichtung.
1Den Sensorkopf auf den zu überwachenden Be-
reich ausrichten.
2Vom Rand her in den Erfassungsbereich gehen, um
zu überprüfen, ob der ARGUS den Verbraucher und
die Funktionsanzeige wie gewünscht schaltet.
Empfindlichkeit einstellen
Hierüber können Sie stufenlos einstellen, bis zu welcher
Entfernung der ARGUS Bewegungen erkennen kann
(bis max. 16 m).
Helligkeitsschwelle einstellen
Hier stellen Sie stufenlos ein, ab welcher Umgebungs-
helligkeit der ARGUS Bewegungen erkennen und ein
Schalten auslösen soll.
– Mondsymbol (Nachtbetrieb): ARGUS erkennt nur bei
Dunkelheit (bis ca. 3 Lux) Bewegungen.
– Sonnensymbol (Tag- und Nachtbetrieb): ARGUS er-
kennt Bewegungen bis ca. 1000 Lux.
Schaltdauer einstellen
Hierüber können Sie einstellen, wie lange der an den
ARGUS angeschlossene Verbraucher eingeschaltet
sein soll. Bei Erkennen einer Bewegung wird der Ver-
braucher eingeschaltet und leuchtet so lange, bis die
eingestellte Zeit verstrichen ist. Jede registrierte Bewe-
gung startet die Schaltdauer neu.
ARGUS einstellen
9°
24° 12°12° 12° 12°
4° 29°
8,5° 8,5°
25°
25°
3 LUX 1000 LUX
1s
40 80
20 3
8
min
1,2 sec
1s
40 80
20 3
8
min
8 min 10 sec
|Der ARGUS ignoriert nach dem Einschalten des
Verbrauchers den Dämmerungsschalter. Wenn
der Bewegungsmelder nicht mehr ausschaltet,
dann liegt die Ursache wahrscheinlich darin,
dass der ARGUS ständig neue Bewegungen er-
fasst und so die Schaltdauer immer wieder neu
startet.
Einzelne Bereiche ausblenden
Durch die vier mitgelieferten Segmente können Sie un-
erwünschte Zonen und Störquellen aus dem Erfas-
sungsbereich ausblenden.
|Achten Sie darauf, dass der Helligkeitssensor A
nicht verdeckt wird, da sich sonst die Lichtemp-
findlichkeit reduziert.
Mit den Drehschaltern T1 und T2 stellen Sie die Zeiten
ein, in denen sich der ARGUS anders als ein reiner Be-
wegungsmelder verhalten soll. Außerhalb der eingestell-
ten Zeiten reagiert der ARGUS wie gewohnt als
Bewegungsmelder.
Stellen Sie mit dem Drehschalter C die Helligkeits-
schwelle ein, ab welcher der ARGUS Bewegung erken-
nen soll; Drehen Sie ihn entweder nach links (mode 1)
oder nach rechts(mode 2).
Der ARGUS soll nur bei erkannten Bewegungen
einschalten.
1. Drehschalter T1 auf Position A stellen.
2. Drehschalter C auf „mode 1“ stellen.
Der ARGUS soll zu bestimmten Zeiten auch ohne
Bewegung einschalten.
Beispiel 1: Das Licht soll von der Dämmerung bis 22
Uhr immer an sein. Das Licht soll ab 5 Uhr bis Tages-
anbruch immer an sein. Zwischen 22 Uhr und 5 Uhr
soll der ARGUS bei Bewegungen einschalten.
1. Drehschalter T1 auf „22“ stellen.
– 2. Drehschalter T2 auf „5“ stellen.
– 3. Drehschalter C auf „mode 1“ stellen.
Timer-Funktion einstellen
A
1 2
Beispiel 2: Das Licht soll von der Dämmerung bis 22
Uhr immer an sein, danach jedoch bis Tagesanbruch
nur bei Bewegungen einschalten (Halbautomatik).
1. Drehschalter T1 auf „22“ stellen.
2. Drehschalter T2 auf „H“ stellen.
3. Drehschalter C auf „mode 1“ stellen.
Der ARGUS soll zu bestimmten Zeiten nicht bei Be-
wegung einschalten.
Beispiel 3: Das Licht soll von der Dämmerung bis 22
Uhr immer aus sein. Das Licht soll ab 5 Uhr bis Tages-
anbruch immer aus sein. Zwischen 22 Uhr und 5 Uhr
soll der ARGUS bei Bewegungen einschalten.
1. Drehschalter T1 auf „22“ stellen.
2. Drehschalter T2 auf „5“ stellen.
3. Drehschalter C auf „mode 2“ stellen.
Beispiel 4: Das Licht soll von der Dämmerung bis 22
Uhr immer aus sein, danach jedoch bis Tagesanbruch
bei Bewegungen einschalten (Halbautomatik).
1. Drehschalter T1 auf „22“ stellen.
2. Drehschalter T2 auf „H“ stellen.
3. Drehschalter C auf „mode 2“ stellen.
|Um die Tageszeit zu ermitteln, ignoriert der AR-
GUS in der ersten Nacht die eingestellte Timer-
funktion und schaltet ausschließlich bei
Bewegungen. Nach einem längeren Ausfall der
Versorgungsspannung ermittelt er erneut die Ta-
geszeit, und zwar anhand des Sonnenaufgangs
und Sonnenuntergangs. Die tatsächliche Tages-
zeit kann je nach Ort geringfügig von der ermittel-
ten Tageszeit abweichen. Verstellen Sie in
diesem Fall die Drehschalter T1 und T2 um die
festgestellte Abweichung.
Die folgende Tabelle zeigt Ihnen, um wie viele Minuten
Ihre Ortszeit von der amtlichen Uhrzeit (mitteleuropäi-
sche Zeit MEZ) abweicht. Mit dieser Abweichung müs-
sen Sie Ihre gewünschte Ein- bzw. Ausschaltzeit
korrigieren, wenn Sie die Timerfunktion nutzen möchten.
Beispiel:
die Dämmerungszeitschaltuhr soll um 21:00 Uhr aus-
schalten. Wenn Sie in Warschau wohnen, Stellen Sie am
Einsteller 21:24 Uhr ein; für Aachen 20:24 Uhr, usw.
|Hinweis: Beim Betrieb der Dämmerungszeit-
schaltuhr in Ländern mit anderer Zeit als der MEZ
müssen Sie die Abweichung von Ihrem Standort
zur jeweiligen Zonenzeit selbst bestimmen.
Faustregel: 1Längengrad Unterschied entspricht 4 Mi-
nuten Abweichung.
Ortszeit-Abweichung berechnen
Stadt Längengrad (ca.) Abweichung
Warschau 21° Ost +24 min.
Budapest 19° Ost +16 min.
Wien 16° 30‘ Ost +6 min.
Goerlitz 15° Ost 0 min.
Berlin 13° 30‘ Ost -6 min.
München 11° 30‘ Ost -14 min.
Schwerin 11° 30‘ Ost -14 min.
Hamburg 10° Ost -20 min.
Frankfurt/Main 7° 45‘ Ost -29 min.
Aachen 6° Ost -36 min.
Amsterdam 5° Ost -40 min.
Brüssel 4° 20‘ Ost -43 min.
Paris 2° 20‘ Ost -50 min.
Madrid 3° 35‘ West -74 min.
Gothaer Straße 29, 40880 Ratingen
www.merten.de
www.merten-austria.at
Kundenbetreuung:
© Merten 20 09V5656-582-03 05/13
Technische Daten
Nennspannung: AC 230 V ±10%, 50 Hz
Sicherung: Der ARGUS ist über einen 16 A-
Leitungsschutzschalter abzusi-
chern.
Max. Schaltstrom: 16 A, AC 230 V, cosϕ = 1
Nennleistung
Glühlampen: AC 230 V, max. 2000 W
Halogenlampen: AC 230 V, max. 1200 W
Leuchtstofflam-
pen:
AC 230 V, max. 1200 W, unkom-
pensiert
Kapazitive Last: 35 µF
Trafolast: max. 600 VA
Eigenverbrauch: < 1 W
Anschlussklemmen: für 2x1,5 mm2 oder 2x2,5 mm2
starre Leiter, Abisolierlänge
14 mm
Außendurchmesser
einer Leitung:
max. 14,5 mm
Erfassungswinkel: 220°
Reichweite: max. 16 m
Anzahl der Ebenen: 7
Anzahl der Zonen: 112 mit 448 Schaltsegmenten
Mindestanbauhöhe: 1,7 m
Empfohlene Anbau-
höhe:
2,5 m
Empfindlichkeit: stufenlos einstellbar
Lichtfühler: stufenlos von außen einstellbar,
von ca. 3 Lux bis ca. 1000 Lux
Schaltdauer: in 6 Stufen von außen einstellbar,
von ca. 1 s bis ca. 8 min.
Einstellmöglich-kei-
ten des Sensorkop-
fes:
Wandmontage: 9° auf, 24° ab, 12° rechts/links,
±12° axial
Deckenmontage: 4° auf, 29° ab, 25° rechts/links,
±8,5° axial
Schutzart: IP 55 bei einem Neigungswinkel-
von 15° bis 90°
EG-Richtlinien: Niederspannungs-Richtlinie
2006/95/EG
EMV-Richtlinie 2004/108/EG
Schneider Electric GmbH c/o Merten
Telefon: +49 2102 - 404 6000

Produktspezifikationen

Marke: Merten
Kategorie: Bewegungsmelder
Modell: 565669

Brauchst du Hilfe?

Wenn Sie Hilfe mit Merten 565669 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Bewegungsmelder Merten

Merten

Merten 565669 Bedienungsanleitung

24 August 2024
Merten

Merten Argus 360 Bedienungsanleitung

12 August 2024
Merten

Merten Argus 300 Bedienungsanleitung

19 Juli 2024
Merten

Merten ARGUS 220 Timer Bedienungsanleitung

18 April 2024
Merten

Merten 565119 Bedienungsanleitung

25 Februar 2024

Bedienungsanleitung Bewegungsmelder

Neueste Bedienungsanleitung für -Kategorien-

Orbis

Orbis Circumat Bedienungsanleitung

10 Oktober 2024
Vemer

Vemer Sensor 360L Bedienungsanleitung

6 Oktober 2024
Perel

Perel EMS103 Bedienungsanleitung

3 Oktober 2024
Renkforce

Renkforce 1362921 Bedienungsanleitung

27 September 2024
Busch-Jaeger

Busch-Jaeger Sicherheitstechnik 6800-0-2521 Bedienungsanleitung

17 September 2024
Busch-Jaeger

Busch-Jaeger 2CKA006200A0056 Bedienungsanleitung

15 September 2024
DSC

DSC PG9862 Bedienungsanleitung

14 September 2024
Maxsa

Maxsa 40234 Bedienungsanleitung

11 September 2024
Maxsa

Maxsa 43218 Bedienungsanleitung

11 September 2024
ORNO

ORNO OR-CR-233 Bedienungsanleitung

10 September 2024
