Seite 1/4
Stereo audio mixer mengpaneel
KD-238 / KD-204 / KD-206 / KD-212

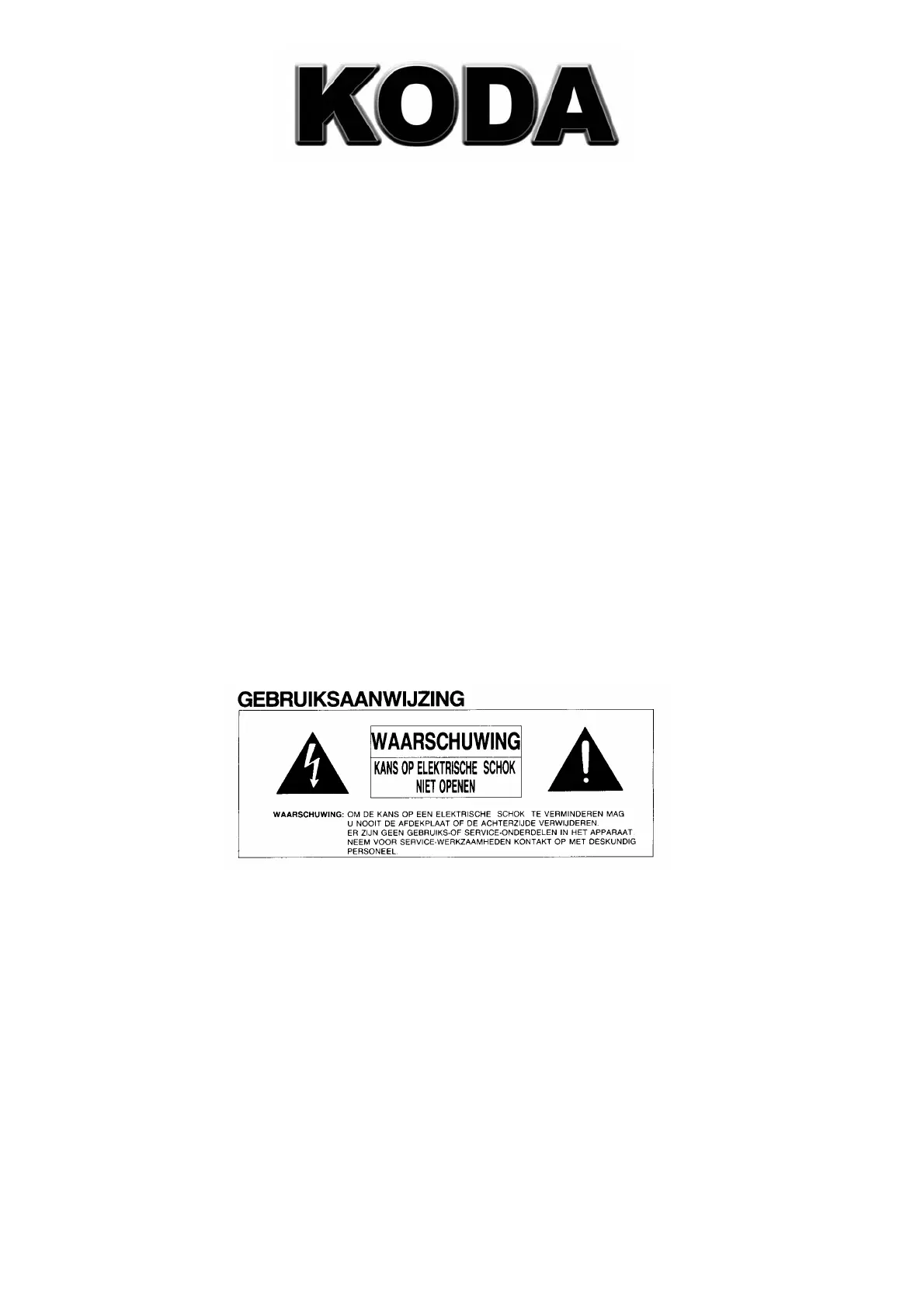

GEBRUIKSAANWIJZING
Wij feliciteren u met de aanschaf van deze hoogwaardige Mengpaneel, en raden u aan
de gebruiksaanzijzing zorgvuldig door te nemen.
Enkele speciale funkties zijn :
• Geschikt voor Karaoke doeleinden
• 8 Kanalen geheel meervoudig regelbaar
• Digitale echo / nagalm effecten
• Dubbele 7 band equalizer
• Hoofdtelefoon monitor
• LED display
BEDIENINGS ELEMENTEN FRONTPANEEL
1) GAIN regelaars
Meestal gebruikt voor het regelen van de volume van de voorversterker. Indien b.v. het
microfoon signaal zwak is, kunt u met deze regelaar het nivo bijregelen.
2) HIGH regelaars
Met deze regelaars kunt u de hoge tonen regelen. (treble)
3) MID regelaars
Met deze regelaars kunt u de midden tonen regelen. (mid)
4) LOW regelaars
Met deze regelaars kunt u de Lage tonen regelen. (bass)
5) MONITOR regelaars
Met deze regelaars kunt u de afzonderlijke ingangssignalen doorsturen naar de “monitor”
zodat u deze kunt beluisteren zonder dat deze worden doorgestuurd naar de hoofd-uitgangen.
6) EFFECT regelaars
Met deze regelaar kunt u een effect regelen die eventueel is ingeschakeld.
7) PAN regelaars
Dit is het z.g. “Sound Image controller” waarmee u een panorama effect kunt creeren wat lijkt
op het doen schuiven van het geluid naar beide kanalen.
8) PEAK level meter
Deze indikatie geeft het nivo weer van de ingangen. Indien deze LED steeds donker blijft
duidt dit op een te laag inagangsnivo, en indien konstant rood, op overbelasting.
9) Kanaal regelaar
Deze regelaars regelen het totale signaal nivo (volume) per kanaal. U kunt op die manier elke
ingang apart regelen en faden.
10) TIME regelaar
Met deze regelaar kunt u de ECHO vertraging regelen.
11) REV regelaar
Echo regelaar (reverb) voor het instellen van de echo sterkte.
12) PAN regelaar
Deze regelaar stuurt het ECHO signaal naar beide kanalen of regelbaar naar Ă©Ă©n van beide
kanalen.
13) FB Regelaar
Deze regelaar regelt de frequentie van de ECHO.
14) MON regelaar
Deze regelaar regelt het totale signaal welke bestemd is voor de kontrole monitor.
15) L regelaar
Deze regelt het totale geluidsnivo van het uiteindelijke linker kanaal.
16) R regelaar
Deze regelt het totale geluidsnivo van het uiteindelijke rechter kanaal.
17) SUM regelaar
Deze regelt het totale signaal, links en rechts incl. echo.
18) EQ regelaars
Dubbele 7 band equalizer voor het regelen van de lijn signalen.
19) TAPE IN regelaar
Met deze regelaar kunt u het TAPE ingangs nivo bijregelen.
20) TAPE OUT regelaar
Met deze regelaar kunt u het TAPE uitgangs nivo bijregelen.
21) PHONE regelaar
Regelt het volume van uw hoofdtelefoon.
22) PHONE jack
Dit is de aansluiting voor uw hoofdtelefoon
23) TAPE OUT
Dit is de tape uigangs signaal aansluiting
24) TAPE IN
Dit is de tape ingangs signaal aansluiting
25) SUM indikatie
Dit is de nivo (VU)meter voor het totale gemixte signaal.
26) R CHANNEL indikatie
Dit is de nivo (VU)meter voor het het rechter gemixte signaal.
27) L CHANNEL indikatie
Dit is de nivo (VU)meter voor het het linker gemixte signaal.
28) MON indikatie
Deze indikatie geeft het nivo weer van de monitor uitgang.
29) R CHANNEL totaal uitgang (mixed)
Plaats hier het rechter kanaal van uw (eind) versterker.
30) SUM L+R ingang
Gebruik deze ingang om extra kanalen te mixen
31) L CHANNEL
Plaats hier het linker kanaal van uw (eind) versterker.
32) MON uitgang
Totaal uitgangssignaal bestemd voor de monitor.
33) RETURN ingang
Deze kunt u gebruiken om een signaal nogmaals in te voegen.
34) SEND uitgang
Dit is een uitgangssignaal welke opnieuw ingevoegd kan worden.
35) MIC aansluiting
Hier kunt u een ongebalanceerde microfoon aansluiten.
36) LINE ingang
Sluit hier een geluidsbron aan met tulp aansluiting
ELEMENTEN ACHTERPANEEL
1) Aan/uit schakelaar
Gebruik deze schakelaar om het apparaat aan te zetten.
Alvorens deze schakelaar aan te zetten, dient u de (eind) versterker uit te zetten
of de volume regelaar op minimaal i.v.m. eventuele inschakelgeluiden.
2) AC netsnoer aansluiting
3) FUSE
Gebruik in geval van het smelten van de beveiliging een 0,5A 250V zekering.
4) GROUND aansluiting
Op deze aansluiting kunt u een massa verbinding leggen voor veilig gebruik en
Onderdrukken van brom.
