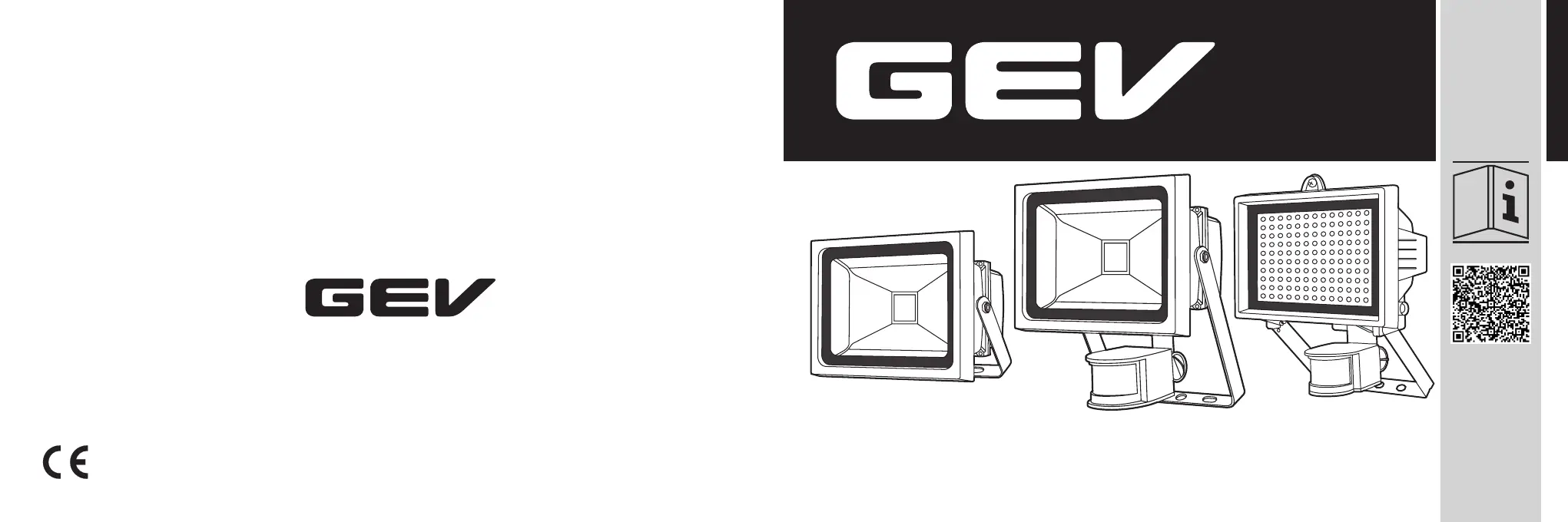

GEV LHB 15005 Bedienungsanleitung

GEV Erleichterung LHB 15005

Lesen Sie kostenlos die 📖 deutsche Bedienungsanleitung für GEV LHB 15005 (7 Seiten) in der Kategorie Erleichterung. Dieser Bedienungsanleitung war für 6 Personen hilfreich und wurde von 2 Benutzern mit durchschnittlich 4.5 Sternen bewertet

Download PDF
Seite 1/7
MA00289301
15UW01
Typ: LHB # 015005
# 015012
# 015029
# 015036
Typ: LHB # 015401
# 015418
# 015425
Typ: LHB # 015609
# 015616
www.gev.de
Max. 14 Ct./Min aus dem deutschen Festnetz.
Mobil max. 42 Ct./Min.
International calls may vary.
GEV GmbH
Heidehofweg 16
25499 Tangstedt
Germany
www.gev.de
service@gev.de
Hotline: +49 (0)180/59 58 555
A B
C
35
cm
≥20
cm
≥1
m
≥
1
FD E
HG
~
180
-30 ° +30 °
1 3
2
2 3
4 5
Mit dem Kauf dieses Artikels haben Sie sich für ein qualitativ
hochwertiges GEV Produkt entschieden. Bitte lesen Sie diese
Bedienungsanleitung sorgfältig durch, um ein einwandfreies
Funktionieren zu gewährleisten. Bewahren Sie diese Anleitung
sorgfältig auf, um gegebenenfalls später nachlesen zu können.
Arbeitsweise
LED-Strahler mit Bewegungsmelder
Der LED Strahler mit Bewegungsmelder arbeitet nach dem
Prinzip der Passiv-Infrarot-Technik. Über einen PIR-Sensor
nimmt der Bewegungsmelder in seinem Erfassungsbereich sich
bewegende Wärmequellen wahr und schaltet automatisch ein.
Ruhende Wärmequellen schalten den Bewegungsmelder nicht
ein. Der einstellbare Dämmerungsschalter sorgt dafür, dass
der Bewegungsmelder wahlweise bei Tag und Nacht oder nur
bei Dunkelheit arbeitet. Bei erkannter Bewegung schaltet der
Bewegungsmelder die LED an und je nach Einstellung zwischen ca.
3 Sek. und ca. 4 Min. nach der letzten erkannten Bewegung wieder
aus.
Sicherheitshinweise
Die Montage darf nur von einem Fachmann, unter
Berücksichtigung der landesüblichen Installations-
vorschriften ausgeführt werden. Es darf nur im
spannungsfreien Zustand gearbeitet werden, dazu
unbedingt die Stromkreissicherung abschalten. Überprüfen Sie,
ob die Anschlussleitung spannungsfrei ist!
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch! Für
Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachtung der Sicherheitshinweise
verursacht werden, übernehmen wir keine Haftung. In solchen
Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige
Umbauen und/oder Verändern des Gerätes nicht gestattet.
Montageort
LED-Strahler mit Bewegungsmelder
Die sicherste Bewegungserfassung wird erzielt, wenn Sie
sich quer zum Bewegungsmelder bewegen. Daher sollte ein
Bewegungsmelder immer so montiert werden das Sie sich nicht
direkt auf ihn zu bewegen.
Installation
Montieren Sie die Leuchte gemäß . Schließen Abb. B bis Abb. D Sie
die Netzanschlussleitung gemäß Schaltbild an.(Abb. D)
Einstellungen
LED-Strahler mit Bewegungsmelder (Abb. E)
SENS Einstellung der Erfassungsreichweite
TIME Einstellung für die Einschaltdauer ca. 3 Sek. bis 4 Min.
LUX Dämmerungsschalter ca. 4 - 1000 Lux.
Der Bewegungsmelder lässt sich horizontal (Abb. F) und vertikal
(Abb. G) (lösen der Schraube G1, ausrichten , Schraube G2
festziehen ) ausrichten.G3
Richten Sie den LED-Strahler nach Ihren Bedürfnissen aus und
ziehen anschließend die Muttern fest.Abb. B1
Recycling-Hinweise
Dieses Gerät darf nicht mit dem unsortierten Hausmüll
entsorgt werden. Besitzer von Altgeräten sind gesetzlich
dazu verpflichtet, dieses Gerät fachgerecht zu entsorgen.
Informationen erhalten Sie von Ihrer Stadt- bzw.
Gemeindeverwaltung.
LED-Strahler
LED-Strahler mit Bewegungsmelder
Technische und optische Änderungen ohne Ankündigung vorbehalten.
Technische Daten
Betriebsspannung
230 V ~, 50 Hz
Lichtfarbe
6.500 K
LED Abstrahlwinkel
ca. 120 °
Schutzklasse
I
Empfohlene Montagehöhe
2,5 m
Bestellnummer 015005 015012 015029 015036
Lampenleistung LED/LEDs
1 x 10 W 1 x 20 W 1 x 30 W 1 x 50 W
Lichtstrom ca.
720 lm 1440 lm 2160 lm 3600 lm
Schutzart
IP65
Abmessungen,
ca. Breite x Höhe x Tiefe mm
115 x 87 x 90 182 x 143 x 123 225 x 186 x 128 290 x 240 x 140
Bestellnummer 015401 015418 015425 015609 015616
Erfassungsbereich
180 °
Reichweite
ca. 13 m, abhängig von der Montagehöhe
Zeiteinstellung
ca. 3 Sek. - 4 Min.,
nach letzter erkannter Bewegung, stufenlos einstellbar
Dämmerungsschalter
ca. 4 - 1000 Lux, stufenlos einstellbar
Lampenleistung LED/LEDs
1 x 10 W 1 x 20 W 1 x 30 W 60 x 0,065 W 130 x 0,065 W
Lichtstrom ca.
720 lm 1440 lm 2160 lm 300 lm 650 lm
Schutzart
IP44
Abmessungen,
ca. Breite x Höhe x Tiefe mm
115 x 155 x
105 180 x 210 x
115 225 x 235 x
128 190 x 250 x
100 190 x 250 x
100
μ = Kontaktönungsweite < 1,2 mm
DEGBFRITPL
