Seite 1/1
CARATTERISTICHE GENERALI
Interruttore a galleggiante di forma compatta per comandare il
riempimento o lo svuotamento dei serbatoi aperti in genere.
Coperchio in termoplastico antiurto.
Parti metalliche in acciaio zincoiridato.
Staa di ssaggio laterale montabile a sinistra o a destra
dell'apparecchio.
Presa di terra, due pressacavi G 1/2.
Grado di protezione IP40
Galleggiante in moplen, cavetto in nylon e contrappeso in
materiale termoplastico antiurto e antiacido.
CARATTERISTICHE TECNICHE
Contatti in lega d'argento
Interruttore tripolare a doppia rottura per polo
Fluido controllato: acqua
Temperatura massima uido controllato 50°C
Tensione nominale di isolamento: Ui 415V
Corrente termica Ith 20A
Corrente nominale in AC-3 9A
Potenze comandabili dei motori in AC-3:
220/240V c.a.: 2,2kW (3 HP)
380/415V c.a.: 4kW (5,5 HP)
TIPO SALTO DI LIVELLO REGOLABILE
TYPE ADJUSTABLE LEVEL
A70 50 ÷ 750 mm
INTERRUTTORE A
GALLEGGIANTE TRIPOLARE
A70
. Cod. 5679139B

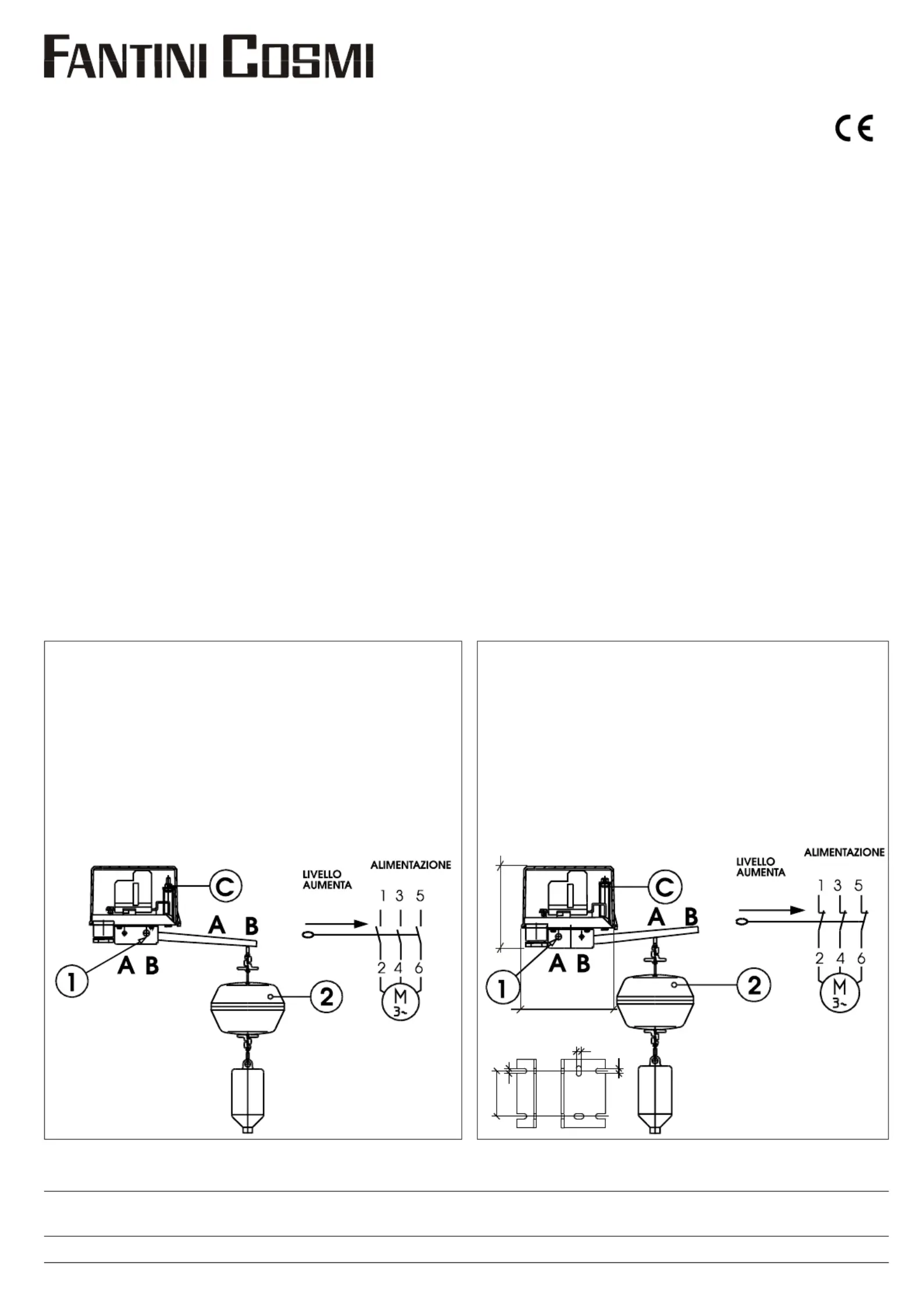

SVUOTAMENTO
Posizionare il perno ed il contrappeso sulla rispettiva lettera 1 2 B
N.B. Il dado non deve essere regolato e pertanto salasciato nella C
posizione originale.
L'APPARECCHIO E' FORNITO GIA' PREDISPOSTO PER LA
FUNZIONE DI SVUOTAMENTO
EMPTING
Move the pivot and the counterweight on their own letter .1 2 B
N.B. "C" Do not move the nut
THE INSTRUMENT LEAVES THE FACTORY READY FOR THE
EMPTING FUNCTION
RIEMPIMENTO
Posizionare il perno ed il contrappeso sulla rispettiva lettera 1 2 A
N.B. Allentare completamente il dado C per tutta la lunghezza della vite
in modo da ottenere lo scarico della molla che non risulterà pcompressa.
FILLING
Move the pivot and the counterweight on their own letter .1 2 A
N.B. Loose completely the nut for the whole lenght of the screw to C
obtain the discharge of the spring that will be no more compressed.
Nel caso di motori monofase, si collegheranno solo due poli
GENERAL CHARACTERISTICS
This float switch has a strong form and it is suitable to control the
filling and the empting of open tanks.
Cover in thermoplastic anti shock material.
Metallic parts are zinc plated.
Fixing lateral bracket can be mounted on the left or on the right
side of the apparatus
Ground clamp, two G 1/2 cable-gland.
Protection degree IP40.
Float in moplen, cable in nylon and the counterweight covered
by thermoplastic antishock-antiacid material.
TECHNICAL CHARACTERISTICS
Contacts in silver alloy.
Three-pole switch with double breaking for each pole.
Controlled fluid: water
Max. temperature of the controlled fluid: 50°C
Insulation nominal tension: Ui 415V
Thermal current Ith 20A
Nominal current in AC-3 9A
Three-phases motor power range in AC-3:
220/240V a.c.: 2,2kW (3 HP)
380/415V a.c.: 4 kW (5,5HP)
THREE-POLES
FLOAT SWITCH
With monophase motors connect only two poles
SUPPLYING
THE LEVEL
RISES
SUPPLYING
THE LEVEL
RISES
106
4
5
5
35 85
Via dell'Osio, 6 20090 Caleppio di Settala MI
Tel. 02 95307010 r.a. Fax 02 95307006
E-mail: export@fantinicosmi.it
