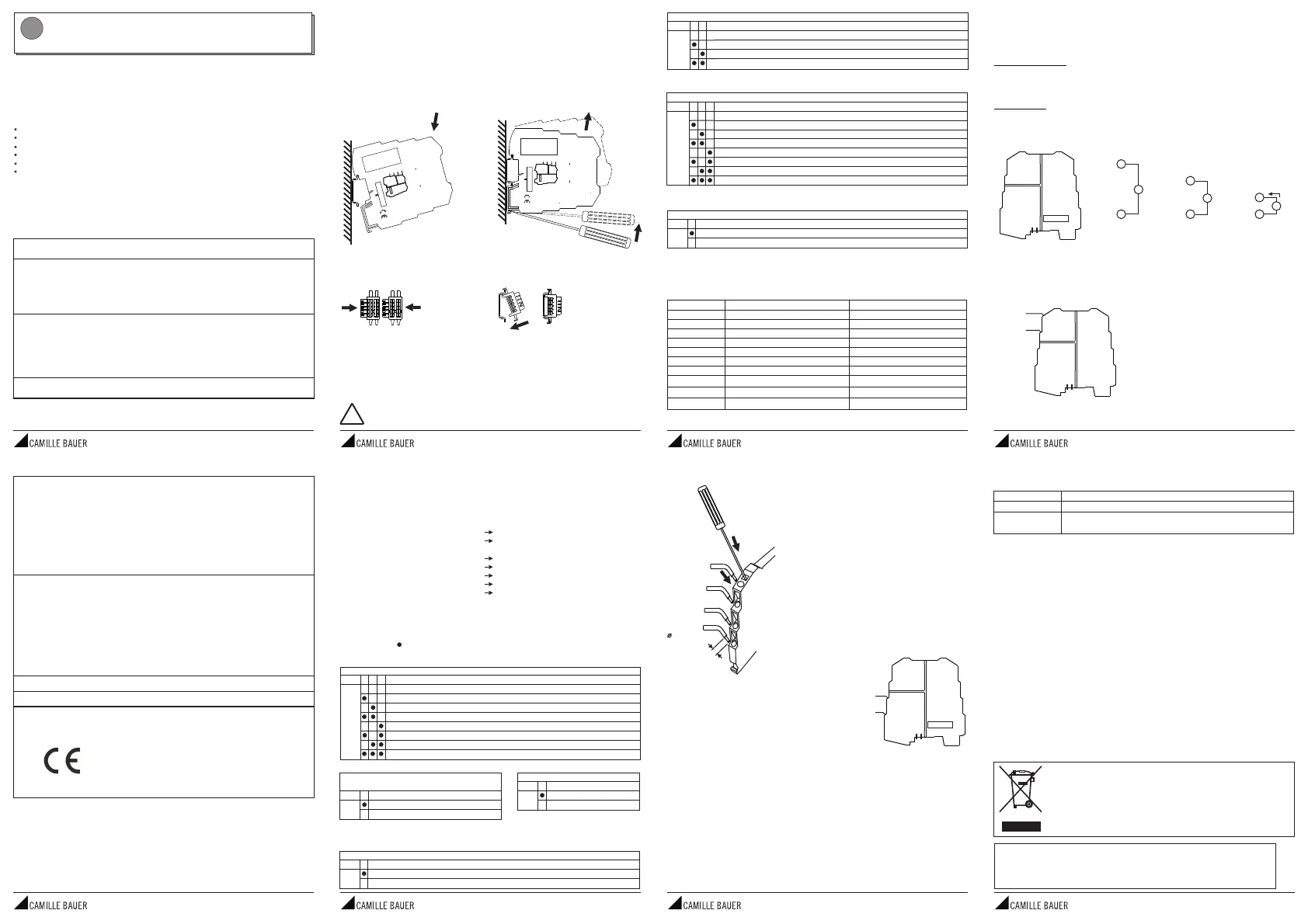

Seite 1/4

Reaktionszeit (10-90%)

Übertragung :

Übertragungsfehler max. :

Auflösung :

Temperaturdrift :

Fehler bei der SQRT :

Fehler bei der Linearisierung

des zylindrischen Tanks :

(1)

(2) (3)

(2)

:bei 50 Hz max. 41 ms ohne Filter und 88 ms mit Filter;

bei 60 Hz max. 35 ms ohne Filter und 74 ms mit Filter.

Optisch-digital

0,08% des Vollausschlags für denAusgang mAoder5 V

0.07% des Vollausschlags für denAusgang 10 V

1 mV für den Spannungsausgang, 2 A für den

Stromausgang

< 120 ppm/K

Im Bereich von 1..100%: 32-bit-floating-point Format

0,05%

DEUTSCH - 1/8 DEUTSCH - 5/8 DEUTSCH - 7/8

DEUTSCH - 2/8 DEUTSCH - 6/8 DEUTSCH - 8/8

DEUTSCH - 3/8

DEUTSCH - 4/8

SPANNUNG/STROM-WANDLER

MIT GALVANISCHER DREIPUNKTISOLIERUNG

Allgemeine Beschreibung

Das Gerät VS50 ist ein Wandler mit galvanischer Dreipunktisolierung, für nach

Industriestandard übliche Spannungs- oder Stromsignale, mit passivem Eingang und

aktivem Ausgang. Die Analog-Digital-Wandlung erfolgt mit einer Auflösung von 14 bit

für jeden Eingangsbereich.

Der Wandler weist außerdem noch folgende Funktionen auf:

Programmierbare Störfrequenzunterdrückung für 50 oder 60 Hz Netzfrequenz

Zuschaltbarer Filter für die Stabilisierung der Anzeige

Invertierbarer Eingang und invertierte Ausgangsskalen

Programmierbarer Overrange-Bereich (auf 2,5% oder 5%)

Quadratwurzelermittlung

Linearisierung für zylindrische, horizontale Tanks

Die Eigenschaften des Wandlers sind die stark begrenzten Abmessungen (6,2 mm), die

Verankerung auf DIN-Schiene zu 35 mm, die Möglichkeit der Speisung über Bus, die

schnellen Anschlüsse über Federklemmen, die galvanische 3-Wege Trennung und die

Konfigurierbarkeit vor Ort über DIP-Schalter.

Technische Eigenschaften

Spannungsversorgung :

Leistungsaufnahme :

19,2..30 Vdc

Max. 22 mAbei24 Vdc (mit Stromausgang von20 mA)

Spannungseingang (max. 50 V) :

Spannungseingang (max. 30 V) :

Stromeingang (max. 24 V) :

Zugelassener Eingangs-

Overrange-Bereich :

0..15 V, 0..30 V, Eingangsimpedanz: 325 k

0..10 V, 2..10 V, 0..5 V, 1..5 V,

Eingangsimpedanz: 110 k

0..20 mA, 4..20 mA, Eingangsimpedanz: 35

± 2,5 oder ± 5%, je nach Einstellung (siehe Abschnitt

“Overrange-Grenzwerte“)

Digital, Bearbeitung im 32-Bit-Floating-Point-Format

14 bit für jeden Eingangsbereich

Verarbeitung :

ADC :

0..5 Vdc, 1..5 Vdc,0..10 Vdcund 10..0 Vdc

Min. Lastwiderstand: 2 k

0..20 mA, 4..20 mA, 20..0 mAund20..4 mA

Max. Lastwiderstand: 500

unverstellbar (siehe Abs chni tt “Overrange-

Grenzwerte”)

annähernd 25 mA

Ausgangsspannung

Ausgangsstrom

Zugelassene Overrange-

Höchstgrenzwert :

Strom Ausgangsschutz

Isolierungsspannung :

Schutzart:

Umgebungsbedingungen :

Lagertemperatur :

LED-Anzeigen :

Anschlüsse :

Leiterquerschnitt :

Abisolierung der Leiter :

Normen :

Abmessungen, Gewicht :

1,5 kV zwischen allen Portpaaren

IP20

Temperatur -20..+65 °C

Luftfeuchtigkeit 30..90 %, nicht kondensierend

Einsatzhöhe: bis 2000 m über dem Meeresspiegel

-40..+85 °C

Begrenzung des Eingangs-oder Ausgangs-Overrange-

Bereichs, Sättigung des Eingangs, interner Schaden.

Federklemmen

0,2..2,5 mm

8 mm

EN61000-6-4/2002 elektromagnetische Emission,

ind strielle Umgebung)

EN61000-6-2/2005

EN61010-1/2001

(

(elektromagnetische Immunität,

industrielle Umgebung)

(Sicherheit)

Alle Schaltungen müssen mit doppelter Isolierung gegen

Schaltungen mit gefährlicher Spannung isoliert werden.

Der Speisungstransformator muss der Norm EN60742:

“ I s o l i e r u n g s t r a n s f o r m a t o r e n u n d

Sicherheitstransformatoren” entsprechen.

6,2 x 93,1 x 102,5 mm, 50 g.

Gehäuse : PBT (schwarze Farbe)

(1)Keine Linearisierungsfunktion eingeschalten.

(2)Die Linearisierungsfunktionen arbeiten nur im Nominalbereich von 0…100%, während

im Underrange- und im Overrange-Bereich das Eingangssignal ohne jegliche

Veränderung (G=1) übertragen wird. Die Kontinuität und die Gleichmäßigkeit der

Übertragung sind im gesamten messbaren Bereich garantiert.

(3) In der Strecke 0…1% ist die Kurve linear mit einem Gewinn von G=10, um überflüssige

Rauschamplifikation im ersten Teil des Meßbereichs zu vermeiden.

Anweisungen zur Installation

Das Modul ist für die Montage auf Schienen nachDIN 46277 ausgelegt. Für eine bessere

Belüftung des Moduls empfehlen wir die Montage in vertikaler Stellung sowie die

Vermeidung der Positionierung in Kanälen oder von sonstigen Gegenständen, die eine

Belüftung behindern.

Vermeiden Sie die Installation des Moduls über Geräten, die Wärme erzeugen; wir

empfehlen die Installation im unteren Bereich der Schalttafel oder des Gehäuses.

Wir empfehlen die Montage auf der Schiene mit dem entsprechenden Anschlussbus

(Bestellnr. CB-Power-Bus), der das Anschließen der Speisung an jedes einzelne Modul

überflüssig macht.

SW1 SW2

POWER

S UPPLY

OUTPUT

INPUT

19.2. .30 Vd c

P < 500 mW

V / I

Range : -150..650 °C

Load : R 500 / R 2 k

Test Voltage : 1.5 kV, 50 Hz, 1 min

Amb. T emp. : -20..+ 65 °C

< >

WW VI

SW1 SW2

POWER

S UPPLY

OUTPUT

INPUT

19.2. .30 Vd c

P < 500 mW

V / I

Range : -150..650 °C

Load : R 500 / R 2 k

Test Voltage : 1.5 kV, 50 Hz, 1 min

Amb. T emp. : -20..+ 65 °C

< >

1 - Setzen Sie das Modul in den oberen

Teil der Schiene ein

2 - Drücken Sie das Modul nach unten

1 - Hebeln Sie mit einem Schraubenzieher

(wie auf der Abbildung gezeigt)

2 - Drehen Sie das Modul nach oben

Montage des Moduls in der Schiene Entfernung des Moduls von der Schiene

Einsatz des CB-Power-Bus

1 - Setzen Sie die CB-Power-BusAnschlüssezusammen, umdie erforderlicheAnzahl von

Positionen zu erzielen (jeder CB-Power-Bus gestattet die Aufnahme von 2 Modulen)

2 - Setzen Sie den CB-Power-Bus in die Schiene ein;setzen Sie ihn dazu auf der oberen

Seite ein und drehen Sie ihn nach unten

WICHTIG: Schenken Sie der Position der vorstehenden Klemmen der Busschiene eine

erhöhteAufmerksamkeit. Der CB-Power-Bus muss so in die DIN-Schiene gesetzt werden,

so dass die vorstehenden Klemmen links liegen (wie im Bild), anderenfalls sind die

Wandlerkopfüber montiert.

- Schließen Sie nie die Speisung direkt am Bus der DIN-Schiene an.

- Greifen Sie die Speisung weder direkt, noch über die Klemmender Module ab.

Alle DIP-Schalter des Moduls befinden sich in der Position OFF als

Standardkonfiguration.

Obige Einstellungen sind also nur gültig, wenn alle DIP-Schalter auf OFF stehen. Wird

auch nur ein DIP-Schalter verändert, ist es erforderlich, alle anderen Parameter wie folgt

neu einzustellen.

Eingangssignal

Störfrequenzunterdrückung für 50 oder

60 Hz Netzfrequenz

Eingangsfilter

Invertierungsmöglichkeit

Linearisierung

Ausgangssignal

Eingangs-Overrange-Bereich

0..20 mA

50 Hz

Zugeschalten

Nein

0..20 mA

Grenzwerte 5% limit±

EINSTELLUNG DER DIP-SCHALTER

Werkseinstellung

MERKE: Für alle nachfolgenden Tabellen

Die Angabe von zeigt an, dass der DIP-Schalter in Position ON steht (AN).

Keine Angabe bedeutet, dass der DIP-Schalter in der Position OFF steht (AUS).

EINGANGSSIGNAL

1SW1 2 3

4..20 mA

2..10 Vdc

0..20 mA

0..10 Vdc

1..5 Vdc

0..5 Vdc

0..30 Vdc

0..15 Vdc

STÖRFREQUENZUNTERDRÜCKUNG FÜR

50-60 H NETZFREQUENZz

4SW1

50 Hz

60 Hz

EINGANGSFILTER (*)

5SW1

Nein

INVERTIERUNGSMÖGLICHKEIT

6SW1

Nein

AUSGANGSSIGNAL

1SW2 2 3

Nominalwert Overrange-Grenzwert ± 2,5% Overrange-Grenzwert ± 5%

20 mA 20,5 mA 21 mA

4 mA 3,5 mA 3 mA

0 mA 0 mA 0 mA

30 Vdc 30,75 Vdc 31,5 Vdc

15 Vdc 15,375 Vdc 15,75 Vdc

10 Vdc 10,25 Vdc 10,5 Vdc

5 Vdc

1 Vdc

2 Vdc

0 Vdc

5,125 Vdc

0,875 Vdc

1,75 Vdc

0 Vdc

5,25 Vdc

0,75 Vdc

1,5 Vdc

0 Vdc

0..20 mA

4..20 mA

20..0 mA (5)

20..4 mA (5)

0..10 Vdc

0..5 Vdc

1..5 Vdc

2..10 Vdc

(5) Es handelt sich um invertierte Ausgangsskalen. Diese sind dann besonders nützlich,

wenn die angewandte Linearisierung mit der Eingangsinversion nicht kompatibel ist.

EINGANGS-OVERRANGE-BEREICH

4SW2

2.5%

Die programmierbaren Overrange-Grenzwerte, die in der untenstehenden Tabelle

angeführt sind, gelten für das Eingangssignal. Für das Ausgangssignal gelten folgende,

unverstellbare Grenzwerte: 0..21 mA,0..5,25 Vdc, 0..10,5 Vdc.

Overrange-Grenzwerte

FUNKTION

7SW1 8

Vorgabe

Keine

Quadratwurzel (SQRT)

Tank

8 mm

0,2..2,5 mm2

Elektrische Verbindung

Das Modul besitzt Federklemmen für die elektrischen

Anschlüsse.

Nehmen Sie bei den Anschlüssen auf die folgenden

Anweisungen Bezug:

1 EntfernenSie 0,8 cm der Isolierung am Ende der

Kabel

2 Führen Sie einen Schraubenzieher in die

quadratische Öffnungein und drücken Sie ihn, bis sich

die Feder öffnet,die das Kabel blockiert

3 Führen Sie das Kabel in die runde Öffnungein

4 Ziehen Sie den Schraubenzieher heraus und

überprüfen Sie, ob das Kabel sicher in der Klemme

befestigt ist.

Spannungsversorgung

Es bestehen verschiedene Möglichkeiten für die

Speisung der Module der Serie VS.

1 - Direkte Speisung der Module durch Anschluss

der Speisung von 24 Vdc direkt an die Klemmen

7 (+) und 8 (-) jedes einzelnen Moduls

POWER

SUPPLY

OUTPUT

INPUT

19.2..30 Vdc

2 - Verwendung des Zubehörartikels CB-Power-Bus für die Verteilungder Speisungan die

Module über Bus, wodurchdie Speisung jedes einzelnen Moduls überflüssig wird.

Über den Bus können alle Module gespeist werden; die Gesamtleistungsaufnahme des

Busses muss unter 400 mAliegen. Beigrößeren Leistungsaufnahmenkönnen die Module

beschädigt werden. In die Speisung muss eine entsprechend bemessene Sicherung in

Reihe eingesetzt werden.

3 - Verwendung des Zubehörartikels CB-Power-Bus für die Distribution der Speisung der

Module über Bus sowie des Zubehörartikels VS70 für denAnschluss andie Speisung.

Das VS70 ist ein Modul mit einer Breite von 6,2 mm, das eine Reihe von

Schutzschaltungen zum Schutz der über den Bus angeschlossenen Module gegen

eventuelle Überspannungen aufweist.

Der Bus kann über ein Modul VS70 gespeist werden, falls die Gesamtleistungsaufnahme

des Busses unter 1,5 A liegt. Bei höheren Leistungsaufnahmen können das Modul oder

der Bus beschädigt werden. In die Speisung muss eine entsprechend bemessene

Sicherung inReihe eingesetzt werden.

Input

Das Modul empfängt ein Eingangssignal in Strom oder Spannung.

Wir empfehlen,für den elektrischenAnschluss abgeschirmte Kabel zu verwenden.

Klemme 1:Spannungseingang bis zu 30 Vdc (Belastbarkeit 0..15 Vdc und 0..30 Vdc).

Klemme 2:Spannungseingang bis zu 10 V.

Klemme 4: Rückkehr (GND)

Klemme 3: Stromeingang

Klemme 4: Rückkehr (GND)

Spannungseingang

Stromeingang

Ausgang

Spannungsanschluss - Stromanschluss (Fremdstrom).

Wir empfehlen,für den elektrischenAnschluss abgeschirmte Kabel zu verwenden.

POWER

SUPPLY

OUTPUT

INPUT

V / I

POWER

SUPPLY

OUTPUT

INPUT

Spannung

max 30 Vdc

Spannung

max 10 Vdc

Strom

Anmerkung: Zur Reduzierung der Dissipation des Instruments sollte der

Spannungsausgang verwendet oder eine Last von > a r250 m Stromausgang garantie t

werden.

Anzeige mit LED auf der Front

LED ( )rot Bedeutung

Blinken

Konstantes

Leuchten

Interner Schaden

Hinweis: Bei internem Schaden bleibt derAusgangswert null.

Begrenzung des Eingangs- oder Ausgangs-Overrange-Bereichs

oder Sättigung des Eingangs.

(*) Der Filter erhöht die Störfrequenzunterdrückung und stabilisiert die Anzeige, indem

er das Signalrauschen verringert. Daher ist es besser, den Filter immer zuzuschalten,

außer in den Fällen in denen maximale Reaktionsgeschwindigkeit erfordert wird.

SINEAX VS50 - 162983

Entsorgung von alten Elektro und Elektronikgeräten (gültig in der Europäischen Union und anderen

europäischen Ländern mit separatemSammelsystem)

Dieses Symbolauf dem Produkt oder auf der Verpackung bedeutet, dass dieses Produkt nicht wieHausmuII

behandelt werdendarf. Stattdessen solldieses Produkt zudem geeigneten Entsorgungspunktzum Recyclen

von Elektro und Elektronikgeräten gebracht werden. Wird das Produkt korrekt entsorgt, helfen Sie mit,

negativen Umwelteinflüssen und Gesundheitsschäden vorzubeugen, die durch unsachgemäße Entsorgung

verursacht werden könnten. Das Recycling von Material wird unsere Naturressourcen erhalten. Für nähere

Informationen über das Recyclen dieses Produktes kontaktieren Sie bitte Ihr lokales Bürgerbüro, Ihren

Hausmüll Abholservice oder das Geschäft , indem Siedieses Produkt gekauft haben.

SINEAX VS50

MI001860-F/D

Camille Bauer AG

Aargauerstrasse 7

CH-5610 Wohlen/Switzerland

Phone +41 56 618 21 11

Fax +41 56 618 35 35

e-Mail: info@camillebauer.com

http://www.camillebauer.com

10-90% response

Transmission :

Max. transmission error :

Resolution :

Thermal drift :

SQRT error :

Linearisation error Cylindrical

tank :

(1)

(2) (3)

(2)

:50 Hz : max 41 ms without filter and 88 ms with filter;

60 Hz : max 35 ms without filter and 74 ms with filter.

Digital Optical

0.08% of the f.s. value for mA or 5 V output

0.07% of the f.s. value for 10 V output

1 mV for voltage output, 2 uA for current output

Lower than 120 ppm/K

in the range 1..100%: floating point 32 bit

0,05%

ENGLISH - 1/8 ENGLISH - 5/8 ENGLISH - 7/8

ENGLISH - 2/8 ENGLISH - 6/8 ENGLISH - 8/8

ENGLISH - 3/8

ENGLISH - 4/8

SINEAX VS50 - 162983

V - mA CONVERTER

WITH 3-POINT GALVANIC INSULATION

General Description

The VS50 instrument is a V - mA converter with 3-point galvanic insulation designed for

industrial standard voltage or current signals with passive input and active output.

Analogue/digital conversion takes place at 14 bit on every input range.

The instrument also provides the following functions:

Rejection programmable for 50 or 60 Hz mains frequency.

Additional reading stabilisation filter.

Inversion of the input and inverted output scales

Input Out-of-Range programmable to 2.5% or 5.0%

SQRT function.

Linearisation for horizontal cylindrical tanks.

The module is also characterised by its extremely compact size, coupling to 35 mm DIN

driver, power supply available by bus, quick fit couplings by spring-type terminals, 3-

point insulation, onsite configuration by DIP-switch.

Technical Features

Power supply :

Consumption :

19,2..30 Vdc

Max 22 mA at 24 Vdc ( 20 mA output )

Voltage input (max. 50 V) :

Voltage input (max. 30 V) :

Current input (max. 24 V) :

Permissible max. Input Out-of-

Range :

0..15 V, 0..30 V, Input Impedance: 325 k

0..10 V, 2..10 V, 0..5 V, 1..5 V,

Input Impedance: 110 k

0..20 mA, 4..20 mA, Input Impedance: 35

± 2,5 or ± 5% depending on setting (see section on

Input Out-of-Range Limits)

Digital, 32 bit floating-point calculation

14 bit on every input range

Processing :

ADC :

0..5 Vdc, 1..5 Vdc, 0..10 Vdc and 10..0 Vdc

Minima load resistance: 2 K

0..20 mA, 4..20 mA, 20..0 mA e 20..4 mA

Maximum load resistance: 500

± 30 V

Fixed (see section on Output Out-of-Range Limits)

approximately 25 mA

Voltage output :

Current output :

:Maximum applied Voltage

Current output protection

Permissible max. Output Out-of-

Range:

Insulation Voltage :

Protection Index :

Operating Conditions :

Storage Temperature :

LED Signalling :

Connections :

Conductor Section :

Wire stripping :

Standards :

Dimensions, Weight :

1,5 KV (50 Hz for 1 min )

Temperature -20..+65 °C

Humidity 30..90 % at 40°C (non-condensing)

Altitudine 2000 slm

Spring terminals

IP20

-40..+85 °C

Input or output out-of-range limiter device triggered or

input saturation Internal fault.

0,2..2,5 mm

8 mm

EN50081-2 (electromagnetic emission, industrial

surroundings)

EN50082-2 (electromagnetic immunity, industrial

surroundings)

EN61010-1 (safety)

All the circuits must be provided with double insulation

from the circuits under dangerous voltage. The power

supply transformer must be built to compliance with

EN60742: “Insulation transformers and Safety

transformers”.

6,2 x 93,1 x 102,5 mm, 50 g.

Box : PBT (black colour)

(1) No linearisation function connected

(2) Linearisation functions operate only in the 0..100% rated range, whereas for the

under-range and the over-range, the input signal is transferred without any alteration

(G=1). Continuity and monotonic quality of transfer guaranteed throughout the entire

range of measurement

(3) In the 0..1% section, the curve is linear with gain G=10 in order to avoid over-

amplification of the noise in the initial section of the measurement range.

Installation rules

This module has been designed for assembly on a DIN 46277 rail. Assembly in vertical

position is recommended in order to increase the module's ventilation, and no raceways or

other objects that compromise aeration must be positioned in the vicinity.

Do not position the module above equipment that generates heat; we recommend

positioning the module in the lower part of the control panel or container compartment.

We recommend rail-type assembly using the corresponding bus connector (Code CB-

Power-Bus) that eliminates the need to connect the power supply to each module.

SW1 SW2

PO W ER

SU P P L Y

O U TP U T

IN P U T

19.2..30 Vdc

P < 500 mW

V / I

Range : - 150..650 °C

Load : R 500 / R 2 k

Te st Volt a ge : 1.5 kV, 50 Hz, 1 min

Amb. Te mp. : -20..+ 65 °C

< >

mWW VI

SW1 SW2

PO W ER

SU P P L Y

O U TP U T

IN P U T

19.2..30 Vdc

P < 500 mW

V / I

Range : - 150..650 °C

Load : R 500 / R 2 k

Te st Volt a ge : 1.5 kV, 50 Hz, 1 min

Amb. Te mp. : -20..+ 65 °C

< >

1 -Attach the module in the upperpart of

the rail.

2 - Press the module downwards.

1 -Apply leverage using a screwdriver (as

shown in the figure).

2 - Rotate the module upwards.

Inserting the module in the rail Removing the module from the rail

Using the CB-Power-Bus connector

1 - Compose the CB-Power-Bus connectors asrequired in order to obtain the number of

positions necessary (each CB-Power-Bus permits the insertion of no. 2 modules).

2 - Insert the CB-Power-Bus connectors in the rail by positioning them on the upper side of

the rail and then rotating them downwards.

CB-Power-Bus.The CB-Power-Bus must be inserted in the guide with the protrudent

terminals on the left (as shown inthe figure) otherwise the modules are turned upside

downs.

IMPORTANT: Pay particular attention to the po ition of the protrudent terminals of the

Never connect the power supply directly to the bus connector on the DIN rail.

Never tap power supply from the bus connector either directly or by using

the module's terminals.

All the module DIP switches are at pos. 0 as defaut configuration.

This set correspond to the following configuration :

It is understood that this configuration is valid only with all the DIP switches at position 0.

If also one Dip is moved, it is necessary to set all the other parameter as indicated on

the following tables.

Input signal

50-60 Hz mains frequency rejection

Input filter

Inversion

Linearisation

Output signal

Input Out-of-range

0..20 mA

50 Hz

Present

None

0..20 mA

5% limit±

SETTING OF THE DIP-SWITCHES

Factory setting

Note: for all following tables

The indication indicates that the DIP-switch is set in Position 1 (ON).

No indication is provided when the DIP-switch is set in Position 0 (OFF).

INPUT SIGNAL

1SW1 2 3

4..20 mA

2..10 Vdc

0..20 mA

0..10 Vdc

1..5 Vdc

0..5 Vdc

0..30 Vdc

0..15 Vdc

50-60 Hz MAINS FREQUENCY REJECTION

4SW1

50 Hz

60 Hz

INPUT FILTER (*)

5SW1

Absent

Present

INVERSION

6SW1

Absent

Present

OUTPUT SIGNAL

1SW2 2 3

Rated value Input Out-of-Range Limit 2,5 %±Input Out-of-Range Limit 5 %±

20 mA 20,5 mA 21 mA

4 mA 3,5 mA 3 mA

0 mA 0 mA 0 mA

30 Vdc 30,75 Vdc 31,5 Vdc

15 Vdc 15,375 Vdc 15,75 Vdc

10 Vdc 10,25 Vdc 10,5 Vdc

5 Vdc

1 Vdc

2 Vdc

0 Vdc

5,125 Vdc

0,875 Vdc

1,75 Vdc

0 Vdc

5,25 Vdc

0,75 Vdc

1,5 Vdc

0 Vdc

0..20 mA

4..20 mA

20..0 mA (5)

20..4 mA (5)

0..10 Vdc

0..5 Vdc

1..5 Vdc

2..10 Vdc

(5) These are inverse output ranges that are useful whenever the linearisation applied is

incompatible with the inversion of the input.

INPUT OUT-OF-RANGE

4SW2

2.5%

The Out-of-Range Limits provided in the following table are applied to the input signal,

whereas the fixed limits are applied to the output signal: 0..21 mA, 0..5,25 Vdc, 0..10,5

Vdc.

Input Out-of-Range Limits

FUNCTION

7SW1 8

Default

None

SQRT

Tank

8 mm

0,2..2,5 mm

Electrical Connections

The module has been designed for spring-type terminal

electrical connections.

Proceed as follows to make theconnections:

1 - Strip the cables by0.8 mm

2 - Insert a screwdriver inthe square hole and press it

until the cable lock spring opens.

3 - Insert the cable inthe round hole.

4 - Remove the screwdriver and makesure that the cable

is tightly fastened in the terminal.

Power supply

There are various ways to provide the VS Series

modules with power.

1 - Direct power supply to the modules by

connecting 24 Vdc power supply directly to

Terminals 7 ( + ) and 8 ( - ) of each module.

POWER

SUPPLY

OUTPUT

INPUT

19.2..30 Vdc

2 - Using the CB-Power-Bus connector accessory for the distribution of the power supply to

the modules via bus connector, in this wayeliminating theneed to connect power supply to

each module.

The bus can be supplied from any of the modules; the total absorption of the bus must be

less than 400 mA. Higher absorption values can damage the module. An appropriately

sized fuse must be connected in series to the power supply.

3 - Using the CB-Power-Bus connector accessory for the distribution of the power supply to

the modules via bus connector and the VS70 accessory for the connection of the power

supply.

The VS70 accessory is a 6.2 mm wide module that contains a set of protections designed

to protect the modules connected via busagainst over-voltage loads.

The bus connector can be provided with power using the VS70 module if the total

absorption of the bus is less than 1.5 A. Higher absorption values can damage both the

module and the bus. An appropriately sized fuse must be connected in series to the power

supply.

Input

The module accepts a current or voltage input signal.

The use of shield cables is recommendedfor the electronic connections.

Terminal 1: Voltage input up to 30 VDC (current carrying capacity 0..15 VDC and 0..30

VDC).

Terminal 2: Voltage input up to 10 V.

Terminal 4: Return

Terminal 3: Current input.

Terminal 4: Return

Voltage input

Current input

Output

Voltage connection - Current connection (appliedcurrent)

The use of shield cables is recommendedfor the electronic connections.

POWER

SUPPLY

OUTPUT

INPUT

V / I

POWER

SUPPLY

OUTPUT

INPUT

Voltage

max 30 Vdc

Voltage

max 10 Vdc

Current

Note: in order to reduce the instrument's dissipation, we recommend either using the

output for voltage or guaranteeing a load of > 250 nΩto the curre t output.

LED indications on the front

LED (Red) Meaning

Flashing

Steady light

Internal fault.

Note: in case of internal fault, the output will stay at null value.

Input or output out-of-range limiter device triggered or input

saturation.

(*) The filter increases the rejection of the disturbance to the mains frequency, and

stabilizes the reading reducing the measure noise. It is advised to hold it always

inserted, but that the maximum speed of answer is not demanded.

Smaltimento dei rifiuti elettrici ed elettronici (applicabile nell’Unione Europea e negli altri

paesi con servizio di raccolta differenziata).

Il simbolo presente sul prodotto o sulla sua confezione indica che il prodotto non verrà trattato

come rifiuto domestico. Sarà invece consegnato al centro di raccolta autorizzato per il riciclodei

rifiuti elettrici ed elettronici. Assicurandovi che il prodotto venga smaltito in modo adeguato,

eviterete un potenziale impatto negativo sull’ambiente e la salute umana, che potrebbe essere

causato da una gestione non conforme dello smaltimento delprodotto. Il riciclaggio dei materiali

contribuirà alla conservazione delle risorse naturali. Per ricevere ulteriori informazioni più

dettagliate Vi invitiamo a contattare l’ufficio preposto nella Vostra città, il servizio per lo

smaltiment o dei rifiuti o il fornitore da cui avete acquistat o il prodotto.

MI001860-I/E

Camille Bauer AG

Aargauerstrasse 7

CH-5610 Wohlen/Switzerland

Phone +41 56 618 21 11

Fax +41 56 618 35 35

e-Mail: info@camillebauer.com

http://www.camillebauer.com

SINEAX VS50

FRANÇAIS - 1/8 FRANÇAIS - 5/8

FRANÇAIS - 2/8 FRANÇAIS - 6/8

FRANÇAIS - 3/8 FRANÇAIS - 7/8

FRANÇAIS - 4/8 FRANÇAIS - 8/8

SINEAX VS50 - 162983

Description générale

L'instrument VS50 est un convertisseur avec isolation galvanique à trois points, pour les

signaux en tension ou en courant conformes à la norme industrielle, avec une entrée

passive et une sortie active.

La conversion analogique-numérique est à 14 bits sur chaque plage en entrée.

Il dispose en outre des fonctionnalités suivantes :

Réjection programmable pour 50 Hz ou 60Hzde réseau

Filtre supplémentaire pour stabiliser lalecture

Inversion de l'entrée et échelles de sortie inverties

Hors-échelle de l'entrée programmable à2,5% ou 5%

Extraction de racine

Linéarisationpour réservoirs cylindriques horizontaux

Le module a aussi les caractéristiques suivantes : encombrement réduit (6,2 mm),

fixation sur guide DIN 35 mm, alimentation possible par bus, connexions rapides à l'aide

de bornes à ressort, isolation trois points, possibilité de configuration sur site à l'aide de

commutateurs DIP.

Normes d'installation

Le module est conçu pour être monté sur rail DIN 46277. Afin d'en favoriser l'aération, il

est conseillé de le monter à la verticale, en évitant les moulures ou autres objets pouvant

empêcher la circulation d'air.

Éviter de poser le module sur des appareils qui dégagent de la chaleur ;il est conseillé de

le placer en bas du tableau ou de l'armoire.

Il est conseillé de le monter sur rail à l'aide du connecteur bus prévu à cet effet (code CB-

Power-Bus) qui évite de devoir brancher l'alimentation sur chaque module.

Caractéristiques techniques

Alimentation :

Absorption:

19,2..30 Vdc

max 22 mA à 24 Vdc (avec sortie à 20 mA)

Entrée en tension (max 50 V):

Entrée en tension (max 30 V):

Entrée en Courant (max 24 V):

Hors-échelle entrée admis:

0..15 V, 0..30 V, Impédance en entrée: 325 k

0..10 V, 2..10 V, 0..5 V, 1..5 V, Impédance enentrée:

110 k

0..20 mA, 4..20 mA, Impédance en entrée: 35

±2,5 ou ±5% selon la configuration

(cf. section )

Limites Hors-échelle

Réponse

Transmission :

Erreur max de transmission :

Résolution :

Dérive Thermique :

Erreur sur SQRT :

Erreur sur linéarisation

Réservoir Cylindrique :

(1)

(2) (3)

(2)

10-90% : À 50 Hz max 41 ms sans filtre et 88 ms avec filtre engagé;

À 60 Hz maxi 35 ms sans filtre et 74 ms avec filtre engagé.

Optique Numérique

0,08% du bas d'échelle pour sortie mA ou 5V

0,07% du bas d'échelle pour sortie 10 V

1 mV pour sortie en tension, 2 A pour sortie en courant

Inférieure à 120 ppm/K

Dans la plage 1..100% point flottant 32 bits

0,05%

Tension d'isolation :

Degré de protection :

Conditions ambiantes :

Temp. de stockage :

Signalisations par DEL :

Connexions :

Section des conducteurs :

Dénudage des conducteurs:

Normes :

Dimensions, Poids :

1,5 kV entre chaque paire de portes.

IP20

-20..+65 °C

10..90 % .

Altitude : 2000 mètres

-40..+85 °C

Intervention limite hors-échelle de l'entrée ou de la sortie,

saturationde l'entrée,panne interne.

0,2..2,5 mm

8 mm

Température

Humidité sans condensation

Bornes à ressort

EN61000-6-4/2002 émission électromagnétique, mili u

industriel)

EN61000-6-2/2005

EN61010-1/2001

( e

(immunité électromagnétique, milieu

industriel)

(sécurité)

Tous les circuits doivent être isolés avec une double

isolation des circuits sous tension dangereuse. Le

transformateur d'alimentation doit être conforme à la

norme EN60742 : “Transformateurs d'isolation et

transformateurs de sécurité”.

6,2 x 93,1 x 102,5 mm, 46 g.

SW1 SW2

PO W ER

SU P P L Y

O UT P U T

IN P U T

19.2..30 Vdc

P < 500 mW

V / I

Range : -150..650 °C

Load : R 500 / R 2 k

Te st Vo lt age : 1.5 kV, 50 Hz, 1 min

Amb. Temp. : -20..+65 °C

< >

mWW VI

SW1 SW2

PO W ER

SU P P L Y

O UT P U T

IN P U T

19.2..30 Vdc

P < 500 mW

V / I

Range : -150..650 °C

Load : R 500 / R 2 k

Te st Vo lt age : 1.5 kV, 50 Hz, 1 min

Amb. Temp. : -20..+65 °C

< >

1 - Accrocher le module dans la partie

supérieure du guide

2 - Pousser le module vers le bas

1 - Faire levier avec un tournevis (comme

indiqué sur la figure)

2 - Pivoter le module vers le haut

Montage du module dans le guide Extraction du module du guide

Utilisation du CB-Power-Bus

1 - Assembler les connecteurs CB-Power-Bus afin d'obtenir le nombre d'emplacements

nécessaires (chaque CB-Power-Bus permet d'insérer 2 modules)

2 - Placer les CB-Power-Bus dans le rail enles introduisantpar lehaut et les tourner vers le

bas.

IMPORTANT: Le CB-Power-Bus doitêtre inséré dans la guide avec les connecteurs

tournés vers gauche (comme montré dans la figure), en cas contraire les modules

résulteraient renversés.

Le convertisseur sort de lafabrique avectous les commutateurs DIP enposition OFF.

Dans cette positionle convertisseur charge à l’alimentation la configuration suivante (sauf

differente indication sur le b )oîtier :

Cette configuration est valide seulement avec tous les commutateurs DIP en position OFF.

S'il est déplacé même un seul commutateur DIP il est nécessaire de pourvoir à une

complète configuration du convertisseur comme indiqué dans les tableaux suivants.

Signal d'Entrée

Réjection 50/60 Hz de réseau

Filtre d'entrée

Inversion

Linéarisation

Signal de Sortie

Hors-échelle Entrée

0..20 mA

50 Hz

Engagé

Non

Aucune

0..20 mA

Limites 5%±

- Ne jamais brancher l'alimentation directement au bus sur le guide DIN.

- Ne pas prélever directement l'alimentation du bus, ni à l'aide des bornes des

modules.

COMMUTATEURS DIP

Positions de Fabrique

SIGNAL DE SORTIE

1SW2 2 3

Remarque: dans tous les tableaux suivants

L’indication ;correspond au commutateur DIP sur ON

Aucune indication ne correspond au commutateur DIP sur OFF

SIGNAL D'ENTRÉE

1SW1 2 3

4..20 mA

2..10 Vdc

0..20 mA

0..10 Vdc

1..5 Vdc

0..5 Vdc

0..30 Vdc

0..15 Vdc

Valeur Nominale Limite de hors-échelle ± 2,5 % Limite de hors-échelle ± 5 %

20 mA 20,5 mA 21 mA

4 mA 3,5 mA 3 mA

0 mA 0 mA 0 mA

30 Vdc 30,75 Vdc 31,5 Vdc

15 Vdc 15,375 Vdc 15,75 Vdc

10 Vdc 10,25 Vdc 10,5 Vdc

5 Vdc

1 Vdc

2 Vdc

0 Vdc

5,125 Vdc

0,875 Vdc

1,75 Vdc

0 Vdc

5,25 Vdc

0,75 Vdc

1,5 Vdc

0 Vdc

8 mm

0,2..2,5 mm2

Branchements électriques

Le module dispose de bornes à ressort pour les

branchements électriques.

Pour procéder aux branchements, suivre les instructions

suivantes :

1 - Dénuder les câbles sur 0,8 mm

2 - Placer un tournevis plat dans le trou carré et

appuyerpour ouvrir le ressort de blocagedu câble

3 - Introduire le câble dans le trou rond

4 - Enlever le tournevis et vérifier si le câble est fixé

solidement à la borne.

Alimentation

Les modules de la série VS peuvent être alimentés

de plusieurs façons.

1 - Alimentation directe des modules en branchant

directement l'alimentation en 24 Vcc aux bornes 7

(+) et 8 (-) de chaque module.

POWER

SUPPLY

OUTPUT

INPUT

19.2..30 Vdc

2 - Utilisation de l'accessoire CB-Power-Bus pour distribuer l'alimentation aux modules à

l'aide du bus en évitant de devoir brancher chaque module.

Le bus peut être alimenté à partir de n'importe quel module, la consommation totale du bus

doit être inférieure à 400 mA. Une consommation supérieure risque d'abîmer le module. Il

est nécessaire deprévoir un fusible ayant des dimensionsappropriées sur l'alimentation.

3 - Utilisation de l'accessoire CB-Power-Bus pour distribuer l'alimentation aux modules à

l'aide du bus et de l'accessoire VS70 pour le branchement de l'alimentation.

VS70 est un module de 6,2 mm de large qui contient une série de protections pour

sauvegarder les modules branchés aubus contre toute surtensionéventuelle.

Le bus peut être alimenté à partir d'un module VS70 si la consommation totale du bus est

inférieure à 1,5 A. Une consommation supérieure risque d'abîmer le module et le bus. Il est

nécessaire de prévoir un fusible ayant des dimensions appropriées sur l'alimentation.

Entrée

Le module accepte en entrée un signalen courant ou en tension.

Pour les branchements électriques nous vous recommandons d'utiliser des câbles

blindés.

Borne 1: Entrée en tension jusqu'à 30 Vdc (débits 0..15 Vdc et 0..30 Vdc).

Borne 2: Entrée en tension jusqu'à 10 Vdc.

Borne 4: Retour (Terre)

Borne 3: Entrée en Courant

Borne 4: Retour (Terre)

Entrée en Tension

Entrée en Courant

Sortie

Branchement en tension - Branchement en courant (courant contraint).

Pour les branchements électriques nous vous recommandons d'utiliser des câbles

blindés.

Remarque: afin de réduire la dissipation de l'instrument, il convient garantir une charge

> 250 Ωà la sortie en courant.

POWER

SUPPLY

OUTPUT

INPUT

V / I

Indications par LED sur la partie frontale

LED (Rouge) Significative

Clignotante

Allume fixement

POWER

SUPPLY

OUTPUT

INPUT

Tension

jusqu'à 30 Vdc

Tension

jusqu'à 10 Vdc

Courant

RÉJECTION (50/60 Hz) DE RÉSEAU

4SW1

50 Hz

60 Hz

FILTRE D'ENTRÉE (*)

5SW1

Absent

Présent

(*) Le filtre augmente la réjection des parasites à la fréquence du secteur et stabilise la

lecture en réduisant les parasites de mesure. Nous conseillons de toujours laisser le

filtre engagé, sauf si vous avez besoin d'une vitesse de réponse maximum.

0..20 mA

4..20 mA

20..0 mA (5)

20..4 mA (5)

0..10 Vdc

0..5 Vdc

1..5 Vdc

2..10 Vdc

(5)Il s'agit d'échelles de sortie inverses, utiles lorsque la linéarisation appliquée n'est pas

compatible avec l'inversion de l'entrée.

HORS-ÉCHELLE ENTRÉE

4SW2

2.5%

Les limites programmables de hors-échelle indiquées dans le tableau suivant s'appliquent

au signal d'entrée, les limites fixe s'appliquent à la sortie: 0..21 mA, 0..5,25 Vdc, 0..10,5

Vdc.

Limites hors-échelle

Panne interne.

Boîtier : PBT noir

0..5 Vdc, 1..5 Vdc, 0..10 Vdc et 2..10 Vdc

2 K

0..20 mA, 4..20 mA, 20..0 mA, 20..4 mA

500

Fixe (cf. section )

25 mA

Résistance minimale de charge

Résistance maximale de charge

environ

Limites Hors-échelle

Sortie en tension

Sortie en courant

Protection de la sortie en

courant

Maximum Hors-échelle admis :

Remarque: en cas de panne interne la sortie restera sur une valeur nulle.

FONCTION

7SW1 8

Défaut

Aucune

Racine carrée

Réservoir

INVERSION

6SW1

Absent

Présent

Numérique, Calcul en point flottant 32 bits

14 bits sur chaque plage d'entrée

Elaboration :

ADC :

(1) Aucune fonction de linéarisation engagée

(2) Les fonctions de linéarisation n'agissent que dans la plage nominale 0..100%, alors

qu'en cas devaleurs au-dessous ou au-dessus de la plage le signal d'entrée est transféré

sans aucune altération (G=1). La continuité est garantie ainsi que la monotonicité du

transfert sur toute la plage mesurable.

(3) Dans la partie 0..1% la courbe est linéaireavec un gain G=10, pouréviter l'amplification

excessive du bruit dans lapartie initialede la plage de mesure.

Intervention de la limite de hors-échelle de l'entrée ou de la sortie

ou saturation de l'entrée.

CONVERTISSEUR V - mA

AVEC ISOLATION GALVANIQUE À TROIS POINTS

Disposition concernant les équipements électriques et électroniques (applicable dans l'Union

Européenne etdans d'autrespays européensavec dessystèmes decollecte séparés)

Ce symbole sur le produit ou sur son emballage indique que ce produit ne sera pas traité comme perte

ménagère. Au lieu de cela il sera remis au point de collecte dédié pour le recyclage de l'équipement

électrique et électronique. En s'assurant que ce produit est trié et jeté correctement, vous contribuerez a

empécher de potentielles consequences négatives pour l'environnement et la santé humaine, qui

pourraient autrement étre provoquées parlamanutention derebut inadéquatede ceproduit. Laréutilisation

des matériaux aidera à conserver les ressources naturelles. Pour des informations plus détaillées sur la

réutilisation de ce produit, vous pouvez contacter votre mairie, la societé de collecte et tri des rebuts ou le

magasin oùvous avez acheté le produit.

SINEAX VS50

MI001860-F/D

Camille Bauer AG

Aargauerstrasse 7

CH-5610 Wohlen/Switzerland

Phone +41 56 618 21 11

Fax +41 56 618 35 35

e-Mail: info@camillebauer.com

http://www.camillebauer.com

Produktspezifikationen

Marke:	Camille Bauer
Kategorie:	Empfänger
Modell:	Sineax VS50

Brauchst du Hilfe?

Wenn Sie Hilfe mit Camille Bauer Sineax VS50 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Empfänger Camille Bauer

Camille Bauer Sineax TV809 Bedienungsanleitung

30 August 2024

Camille Bauer Sineax VS50 Bedienungsanleitung

30 August 2024

Camille Bauer Sineax TV819 Bedienungsanleitung

30 August 2024

Camille Bauer Sineax VS54 Bedienungsanleitung

30 August 2024

Camille Bauer Sineax VS52 Bedienungsanleitung

30 August 2024

Camille Bauer Sineax V604s Bedienungsanleitung

30 August 2024

Camille Bauer Sineax TVD825 Bedienungsanleitung

30 August 2024

Camille Bauer Sineax TV815 Bedienungsanleitung

30 August 2024

Camille Bauer Sineax TV804 Bedienungsanleitung

6 April 2024

Bedienungsanleitung Empfänger

Neueste Bedienungsanleitung für -Kategorien-

Rotel RA‑1592MKII Bedienungsanleitung

16 Oktober 2024

Denon AVR-S900W Bedienungsanleitung

16 Oktober 2024

Pro-Ject Amp Box DS2 Bedienungsanleitung

15 Oktober 2024

AKG HP12U Bedienungsanleitung

15 Oktober 2024

Sennheiser EM 9046 SU Bedienungsanleitung

14 Oktober 2024

Yamaha MusicCast RX-V481 Bedienungsanleitung

14 Oktober 2024

JL Audio VX600/6i Bedienungsanleitung

12 Oktober 2024

Pioneer SX-303RDS Bedienungsanleitung

10 Oktober 2024

Technics SA-160L Bedienungsanleitung

8 Oktober 2024

Avantree Audiplex Bedienungsanleitung

7 Oktober 2024
