www.airkinglimited.com

6728081 Rev. J 9-20 1 of 8

IMPORTANT INSTRUCTIONS - OPERATING MANUAL

INSTRUCTIONS IMPORTANTES – MANUEL D’OPÉRATION

SAVE THESE INSTRUCTIONS / CONSERVER CES INSTRUCTIONS

Exhaust Fan

Ventilateur

AKLS, AKLS6, AKLS6H Series

Séries AKLS, AKLS6, AKLS6H

READ AND SAVE THESE

INSTRUCTIONS

READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL,

OPERATE OR MAINTAIN THE PRODUCT DESCRIBED. PROTECT

YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION.

FAILURE TO COMPLY WITH INSTRUCTIONS COULD RESULT IN

PERSONAL INJURY AND/OR PROPERTY DAMAGE!

RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.

GENERAL SAFETY INFORMATION

When using electrical appliances, basic

precautions should always be followed to

reduce the risk of ﬁre, electric shock and injury to person,

including the following:

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK AND INJURY TO PERSON, OBSERVE THE FOLLOWING:

a) Use this unit only in the manner intended by the manufacturer.If you have questions,

contact the manufacturer.

b) Before servicing or cleaning the unit, switch power off at service panel and lock the

service disconnecting means to prevent power from being switched on accidentally. When

the service disconnecting means cannot be locked, securely fasten a prominent warning

device, such as a tag, to the service panel.

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK AND INJURY TO PERSON, OBSERVE THE FOLLOWING:

a) Installation work and electrical wiring must be done by qualiﬁed person(s) in accordance

with all applicable codes and standards, including ﬁre-related construction.

b) Sufﬁcient air is needed for proper combustion and exhausting of gases through the

ﬂue (chimney) of fuel burning equipment to prevent back drafting. Follow the heating

equipment manufacturer’s guideline and safety standards such as those published by

the National Fire Protection Association (NFPA) and the American Society for Heating,

Refrigeration, and Air Conditioning Engineers (ASHRAE), and the local code authorities.

c) When cutting or drilling into wall or ceiling, do not damage electrical wiring and other

hidden utilities.

CAUTION: FOR GENERAL VENTILATING USE ONLY. DO NOT USE

TO EXHAUST HAZARDOUS OR EXPLOSIVE MATERIALS AND VAPORS.

d) Ducted fans must always be vented to the outdoors.

e) This unit must be grounded.

f) To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall

spray, construction dust, etc. off power unit.

g) Read all instructions before installing or using exhaust fan.

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, DO NOT USE THIS FAN WITH ANY SOLID-STATE SPEED

CONTROL DEVICE.

a) Acceptable for use over a bathtub or shower when installed in a GFCI protected

branch circuit.

WARNING: DO NOT USE IN KITCHENS.

WARNING: THE DUCTING FROM THIS FAN TO THE OUTSIDE OF THE

BUILDING HAS A STRONG EFFECT ON THE AIR FLOW, NOISE AND ENERGY

USE OF THE FAN. USE THE SHORTEST, STRAIGHTEST DUCT ROUTING POSSIBLE FOR

BEST PERFORMANCE, AND AVOID INSTALLING THE FAN WITH SMALLER DUCTS THAN

RECOMMENDED. INSULATION AROUND THE DUCTS CAN REDUCE ENERGY LOSS AND

INHIBIT MOLD GROWTH. FANS INSTALLED WITH EXISTING DUCTS MAY NOT ACHIEVE

THEIR RATED AIRFLOW.

LIRE ET CONSERVER

CES INSTRUCTIONS

LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER,

OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÊME

ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ.

FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN

BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Lors de l’utilisation d’appareils électriques,

des précautions de base doivent toujours être

suivies pour réduire les risques d’incendie, de choc électrique et

de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT : POUR RÉDUIRE LES

RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES

PERSONNELLES OBSERVER CE QUI SUIT:

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l’a conçu. Si vous

aviez des questions, veuillez contacter le fabricant.

b) Avant d’effectuer un service ou de nettoyer l’unité, couper l’alimentation électrique dans

le panneau de distribution et verrouiller le dispositif de déconnexion aﬁn d’éviter que

l’alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé,

ﬁxer solidement un avis d’avertissement, tel qu’une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE LES

RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES

PERSONNELLES OBSERVER CE QUI SUIT:

a) Le travail d’installation et le câblage électrique doivent être effectués par une(des)

personne(s) qualiﬁée(s) en conformité avec tous les codes et normes applicables, incluant

la construction relative aux incendies.

b) De l’air en quantité sufﬁsante est requis pour la bonne combustion et l’évacuation de

gaz par le conduit (cheminée) provenant d’équipement de brûlage au combustible

pour prévenir un refoulement. Suivre les directives du fabricant de l’équipement de

chauffage et les normes de sécurité telles que celles publiées par la National Fire

Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air

Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.

c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le ﬁlage

électrique et autres utilités cachées.

ATTENTION : POUR USAGE DE VENTILATION GÉNÉRALE

EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET DES

VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être évacués vers l’extérieur

e) Cette unité doit être mise à la terre

f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou

déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc.,

d’atteindre l’unité de puissance.

g) Lire toutes les instructions avant d’installer ou d’utiliser la ventilateur.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES

D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE

VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

a) Acceptable pour utilisation au-dessus d’une baignoire ou d’une douche lorsque

installé dans un circuit protégé par un disjoncteur de fuite de terre.

AVERTISSEMENT : NE PAS UTILISER DANS LES CUISINES.

AVERTISSEMENT : LA CANALISATION DE CE VENTILATEUR À

L’EXTÉRIEUR DU BÂTIMENT A UN EFFET IMPORTANT SUR LE FLUX D’AIR, LE BRUIT

ET LA CONSOMMATION D’ÉNERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION

LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POUR UNE MEILLEURE PERFORMANCE,

ET ÉVITEZ D’INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE

RECOMMANDÉ. L’ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D’ÉNERGIE

ET EMPÊCHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE PEUT QUE LES VENTILATEURS

INSTALLÉS AVEC DES CONDUITS EXISTANTS N’ATTEIGNENT PAS LEUR DÉBIT D’AIR NOMINAL.

INSTRUCTIONS D’INSTALLATION

ATTENTION : VOUS ASSURER QUE L’ALIMENTATION EST

COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.

SECTION 1

Préparation du Ventilateur d’évacuation

1. Sortir le ventilateur de sa boite et conﬁrmer que toutes les pièces sont présentes. En plus

du ventilateur d’évacuation vous devriez avoir:

1 - Grille 4 - Traverses de Montage

1 - Ensemble de clapet (attaché) 1 - Feuillet d’instructions / sécurité

2. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d’air et

performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de

coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand

que possible pour l’installation, et que des conduits rigides isolés soient utilisés.

Ce ventilateur nécessitera au moins 20,3cm (8po) de dégagement dans le plafond

ou le mur, et s’installe au travers de cloison sèche d’une épaisseur de jusqu’à

1,9cm(3/4po). Le ventilateur s’installe entre 40,6cm ou 61cm (16po ou 24po) au

centre des solives à l’aide des quatre (4) traverses de montage incluses.

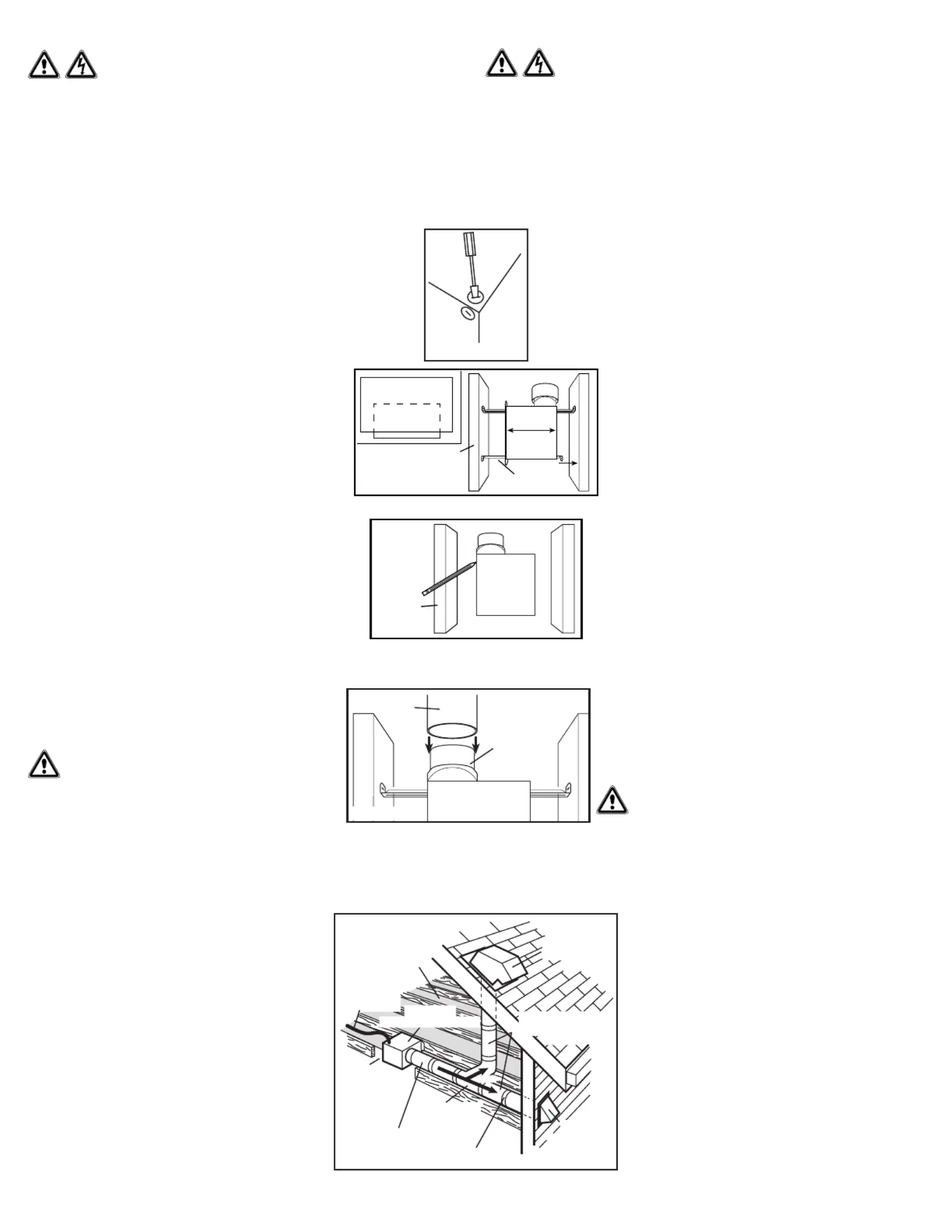

3. Sélectionner l’alvéole défonçable la mieux appropriée et l’enlever à l’aide d’un

tournevis à lame plate (Figure 1).

4. Aucun matériel amortissant de vibrations supplémentaire n’est

nécessaire pour ce ventilateur.

SECTION 2

Nouvelle Construction

1. Installez les rails dans le canal de montage sur le boîtier. Centrez

le canal de montage dans les fentes sur le boîtier, puis de l’intérieur

du boîtier, serrez les vis montage de sorte que le canal soit bien en

place. Placez le boîtier à côté de la solive. Aligner le châssis pour

qu’il soit de niveau avec le plafond ﬁni. Fixez les extrémités des rails

aux solives avec des vis ou des clous (non inclus) et glissez le boîtier

dans la position ﬁnale (Figure 2).

SECTION 3

Construction Existante

1. Placer le boîtier en place entre les solives et tracez un contour sur

le matériel du plafond Mettez le boîtier de côté et découpez (Figure 3).

l’ouverture, en faisant attention de ne pas couper ou endommager les

installations électriques ou d’autres utilités masquées. Installez les rails

dans le canal de montage sur le boîtier. Centrez le canal de montage dans

les fentes sur le boîtier, puis de l’intérieur du boîtier serrez les vis de montage de sorte que le

canal soit bien en place. Positionnez le boîtier dans le trou préalablement découpé de sorte

qu’il soit aligné avec le plafond ﬁni. Fixez les extrémités des rails aux solives (Figure 2).

SECTION 4

Conduits

REMARQUE : UN CONDUIT PLUS RIGIDE DE 4 PO (LS) OU 6 PO

(LS6, LS6H) OU PLUS EST RECOMMANDE POUR UNE MEILLEURE

PERFORMANCE.

ATTENTION : TOUS LES CONDUITS DOIVENT

ÊTRE CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET

NATIONAUX.

REMARQUE : La canalisation de ce ventilateur à l’extérieur du bâtiment a un effet important

sur le ﬂux d’air, le bruit et la consommation d’énergie du ventilateur. Utilisez la route de

canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez

d’installer le ventilateur avec des conduits plus petits que recommandé. L’isolation autour des

conduits peut réduire la perte d’énergie et empêcher le développement de moisissures. Il se

peut que les ventilateurs installés avec des conduits existants

n’atteignent pas leur débit d’air nominal.

1. Branchez la canalisation de grandeur appropriée (AKLS

– circulaire de 4 po, AKLS6, AKLS6H – circulaire de 6 po) au

collet du conduit du ventilateur . Fixez en place (Figure 4)

avec du ruban adhésif ou d’une pince à vis. Toujours évacuer

le ventilateur à l’extérieur à travers le mur ou un chapeau de

toiture. Il est recommandé que les raccords d’extrémité basse de

restriction sont utilisées.

2. Assurez-vous que les joints des conduits et les pénétrations

extérieures sont scellés avec du mastic ou tout autre matériau

similaire pour créer un passage d’air étanche aﬁn de minimiser la

perte ou le gain de chaleur et réduire le risque de condensation.

Placez / enveloppez l’isolant autour du conduit et / ou ventilateur

aﬁn de minimiser la possibilité d’accumulation de condensation

à l’intérieur du conduit, ainsi que la perte ou le gain de chaleur

(Figure 5).

INSTALLATION INSTRUCTIONS

CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE

PANEL BEFORE STARTING INSTALLATION.

SECTION 1

Preparing the Exhaust Fan

1. Unpack fan from the carton and conﬁrm that all pieces are present. In addition to the

exhaust fan you should have:

1 - Grill 1 - Damper Assembly (attached)

4 - Mounting Rails 1 - Instruction/Safety Sheet

2. Choose the location for your fan. To ensure the best air and sound performance, it is

recommended that the length of ducting and the number of elbows be kept to a minimum,

the radius of each elbow be as large as possible for the installation, and that

insulated hard ducting be used. This fan will require at least 8" of clearance

in the ceiling or wall, and will mount through drywall up to 3/4" thick. The fan

mounts between 16” or 24” on center joists using the 4 provided mounting rails.

3. Select the most convenient electrical knockout and remove using a straight-

blade screw driver (Figure 1).

4. No additional vibration deadening materials are needed for this fan.

SECTION 2

New Construction

1. Install the rails into the mounting channel on the housing. Center

the mounting channel in the slots on the housing, then from

inside the housing tighten the mounting channel screws so the

channel is securely in place. Position the housing next to the joist.

Line up housing so that it will be ﬂush with the ﬁnished ceiling.

Secure the ends of the rails with screws or nails (not included) to

the joists and slide the housing into the ﬁnal position (Figure 2).

SECTION 3

Existing Construction

1. Set housing in position between the joist and trace an outline onto

the ceiling material Set housing aside and cut opening, (Figure 3).

being careful not to cut or damage any electrical or other hidden

utilities. Install the rails into the mounting channel on the housing.

Center the mounting channel in the slots on the housing, then from

inside the housing tighten the mounting channel screws so the

channel is securely in place. Position the housing in the previously

cut hole so that it is ﬂush with the ﬁnished ceiling. Secure the ends

of the rails to the joists (Figure 2).

SECTION 4

Ducting

NOTE: 4" (LS) OR 6" (LS6, LS6H) OR LARGER RIGID DUCT IS

RECOMMENDED FOR BEST PERFORMANCE.

CAUTION: ALL DUCTING MUST COMPLY WITH

LOCAL AND NATIONAL BUILDING CODES.

NOTE: The ducting from this fan to the outside of the building has

a strong effect on the air ﬂow, noise and energy use of the fan. Use

the shortest, straightest duct routing possible for best performance,

and avoid installing the fan with smaller ducts than recommended. Insulation around the ducts

can reduce energy loss and inhibit mold growth. Fans installed with existing ducts may not

achieve their rated air ﬂow.

1. Connect the proper size ducting (AKLS - 4" round, AKLS6, AKLS6H, 6" round) to the fan’s

duct collar . Secure in place using tape or screw clamp. Always duct the fan to (Figure 4)

the outside through a wall or roof cap. It is recommended

that low restriction termination ﬁttings be used.

2. Ensure duct joints and exterior penetrations are sealed with

caulk or other similar material to create an air-tight path

to minimize building heat loss or gain and to reduce the

potential for condensation. Place/wrap insulation around

duct and/or fan in order to minimize possible condensation

buildup within the duct, as well as building heat loss or gain

(Figure 5).

www.airkinglimited.com

6728081 Rev. J 9-20 2 of 8

Figure 1

Ducting

Conduits

Duct Collar

Collet du

Conduit

Figure 4

Figure 3

Joist

Solive

Figure 2

Housing

Cabinet

Joist

Solive Mounting Rails

Traverses de Montage

Figure 5

Insulation* (place around

and over Fan Housing)

Isolant* (placer autour et

au-dessus du logement

du ventilateur)

Power Cable*

Câble

d’alimentation*

Seal gaps

around Housing

Sceller les

espaces autour

du logement

Round Duct* / Conduit rond*

Seal duct joints with tape

Sceller les joints avec du ruban

Round Elbows*

Coudes ronds*

*Purchase separately

*Acheter séparément

Fan Housing

Logement du ventilateur

Roof Cap* (with

built-in damper)

Capuchon de toit*

(avec amortisseur

intégré)

Keep duct runs short

Garder les canalisations

courtes

Wall Cap*

Capuchon de mur*

or/ou

SECTION 5

Câblage

ATTENTION : VOUS ASSURER QUE L’ALIMENTATION EST

COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.

ATTENTION : TOUTES LES

CONNEXIONS DOIVENT ÊTRE FAITES EN

CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX

OU NATIONAUX. SI VOUS N’ÊTES PAS FAMILIER AVEC LES

MÉTHODES D’INSTALLATION DE CÂBLAGE ÉLECTRIQUE,

RECOURREZ AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.

REMARQUE : cette unité peut comporter possède un panneau

d’accès latéral pour le câblage qui ne requiert pas l’enlèvement

de l’assemblage de la soufﬂante du ventilateur. Si vous choisissez

de raccorder l’unité par l’intérieur, vous aurez besoin d’enlever

l’assemblage de la soufﬂante et le compartiment de câblage

intérieur. Les deux méthodes sont également efﬁcaces.

1a. enlever la vis du Compartiment de Câblage Extérieur :

couvercle du compartiment à câblage et mettre ce couvercle

dans un endroit ﬁable (Figure 6).

1b. Enlever les trois vis Compartiment de Câblage Intérieur:

retenant en place l’assemblage de la soufﬂante et soulever pour

sortir l’assemblage hors du châssis . Enlever la vis (ou (Figure 7)

les vis) du couvercle du compartiment à câblage et mettre ce

couvercle dans un endroit ﬁable (Figure 8).

REMARQUE : Si le raccord du moteur de ventilateur est raccordé au

réceptacle du châssis, le débrancher aﬁn que l’ensemble venturi du

ventilateur soit complètement enlevé.

Modèles standards

2a. Courir le câblage d’un commutateur mural approuvé et de capacité

appropriée. Un neutre (blanc), un de mise à la terre (vert ou cuivre nu), et un

vivant (ﬁl noir raccordé à l’interrupteur mural). Fixer les câbles électriques au châssis

avec un connecteur électrique approuvé. Vous assurer de laisser sufﬁsamment de câble

dans la boîte pour faire le raccordement au réceptacle du ventilateur.

2b. Par là où vous avez choisi d’accéder à la boîte de jonction

du ventilateur, connecter le ﬁl Blanc provenant de la résidence

au ﬁl Blanc du réceptacle du ventilateur. Connecter le ﬁl Noir

de l’interrupteur mural au ﬁl Noir du réceptacle du ventilateur.

Connecter le ﬁl de mise à la terre provenant de la résidence au ﬁl

Vert du réceptacle du ventilateur . Utiliser des méthodes (Figure 9)

approuvées pour toutes les connexions.

Modèles avec détection d’humidité

3a. l’emplacement du commutateur. Assurez-vous de laisser sufﬁsamment de câblage dans

chaque boîte pour faire les connexions. À la boîte de commutation, connectez le ﬁl noir de la

maison à la borne commune du commutateur. Connectez le ﬁl noir du ventilateur à l’une des

bornes commutées sur le commutateur. Cette position activera le mode automatique et le

ventilateur s’activera après une élévation d’humidité. Connectez le ﬁl jaune du ventilateur à

l’autre borne commutée sur le commutateur. Cette position activera le mode manuel et activera

le ventilateur. Connectez correctement le ﬁl de terre et neutre (le cas échéant), installez le

commutateur et le couvercle.

3b. À partir de l’endroit où vous avez choisi d’accéder à la

boîte de jonction du ventilateur, connectez le ﬁl blanc de la

maison au ﬁl blanc du ventilateur. Connectez le ﬁl de la position

automatique sur l’interrupteur mural au ﬁl noir du ventilateur,

connectez le ﬁl de la position manuelle sur l’interrupteur au ﬁl

rouge du ventilateur. Connectez le ﬁl de terre de la maison au ﬁl

vert du boîtier du ventilateur . Utiliser des méthodes (Figure 10)

approuvées pour toutes les connexions.

REMARQUE : les ﬁls du réceptacle du ventilateur pourraient

nécessiter d’être tirés à l’extérieur du compartiment pour le

raccordement. Tirer uniquement les trois ﬁls lâches à l’extérieur du compartiment. Des ﬁls

additionnels y sont présents.

4. Regrouper soigneusement les ﬁls à l’intérieur du compartiment pour le raccordement et

replacer le couvercle du compartiment en le ﬁxant avec la vis qui fut enlevée précédemment.

SECTION 6

Complétion de l’installation

1. Il est recommandé d’utiliser un scellant approprié pour le contact avec les matériaux de

construction actuels et pour les besoins de la température de l’installation, aﬁn d’empêcher les

fuites d’air à partir des espaces non conditionnés. S’il y a des grands écarts entre le boîtier de

l’appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut

être nécessaire.

REMARQUE : Ce ventilateur est conçu pour le contact d’isolation directe (type IC). Il est aussi

recommandé que ce ventilateur soit complètement recouvert par l’isolation aﬁn de réduire la

perte de chaleur ou de gagner de l’espace inconditionné.

SECTION 5

Wiring

CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE

PANEL BEFORE STARTING INSTALLATION.

CAUTION: ALL ELECTRICAL

CONNECTIONS MUST BE MADE IN ACCORDANCE

WITH LOCAL CODES, ORDINANCES, OR NATIONAL ELECTRICAL

CODE. IF YOU ARE UNFAMILIAR WITH METHODS OF INSTALLING

ELECTRICAL WIRING, SECURE THE SERVICES OF A QUALIFIED

ELECTRICIAN.

NOTE: This unit may include a side access panel for wiring that

does not require the removal of the fan’s blower assembly. If you

choose to wire the unit from the inside, you will need to remove

the blower assembly and internal wiring compartment. Both

methods are equally effective.

1a. External Wire Compartment: Remove the wire compartment

cover screw and place cover in a secure place (Figure 6).

1b. Internal Wire Compartment: If the motor is already installed

in the housing, remove the two screws holding the blower

assembly in place. Lift up on the assembly and slide it out

of the tabs on the housing . Remove the wire (Figure 7)

compartment cover screw and place the cover in a secure

place (Figure 8).

NOTE: If the fan motor plug is connected to the fan housing receptacle, unplug

so the blower assembly can be completely removed.

Standard Models

2a. Run wiring from an approved wall switch carrying the appropriate rating.

One neutral (white), one ground (green or bare copper), and one hot (black

lead connected to the switch). Secure the electrical wires to the housing with an approved

electrical connector. Make sure you leave enough wiring in the box to make the connection

to the fan’s receptacle.

2b. From where you have chosen to access the fan’s junction

box, connect the White wire from the house to the White

wire from the fan’s receptacle. Connect the Black wire from

the wall switch to the Black wire from the fan’s receptacle.

Connect the ground wire from the house to the Green wire

from the fan’s receptacle . Use approved methods (Figure 9)

for all connections.

Humidity Sensing Models

3a. For proper operation the humidity sensing fan will require a 3 way switch (not included).

Run wiring between the fan and the switch location. Make sure you leave enough wiring

in each box to make the connections. At the switch box connect the Black wire from the

house to the common terminal of the switch. Connect the black wire from the fan to one of

the switched terminals on the switch. This position will energize the automatic mode and

the fan will energize upon a rise in humidity. Connect the Yellow wire from the fan to the

other switched terminal on the switch. This position will activate the Manual On feature and

energize the fan. Properly connect the ground and neutral (if applicable) mount the switch

and the cover.

3b. From where you have chosen to access the fan’s junction

box, connect the white wire from the house to the white wire

from the fan. Connect the wire from the automatic position

on the wall switch to the black wire from the fan, connect the

wire from the manual On position on the switch to the red

wire from the fan. Connect the ground wire from the house

to the green wire from the fan housing . Use (Figure 10)

approved methods for all connections.

NOTE: The fan’s receptacle wires might need to be pulled outside compartment for connection.

Only pull the three loose wires outside of compartment. Additional wires will be present.

4. Carefully tuck wire back inside wire compartment and replace wire compartment cover

securing with the screw that was removed earlier.

SECTION 6

Completing the Installation

1. Use a sealant appropriate for contact with the building materials present and for the

temperature requirements of the installation to prevent air leakage from unconditioned

spaces is recommended. If gaps between unit housing and ceiling are great, additional

material (backing rod, ceiling material) may be required.

NOTE: This fan is rated for direct insulation contact (Type IC) and it is recommended that this fan

be completely covered by insulation in order to reduce heat loss or gain to unconditioned space.

www.airkinglimited.com

6728081 Rev. J 9-20 3 of 8

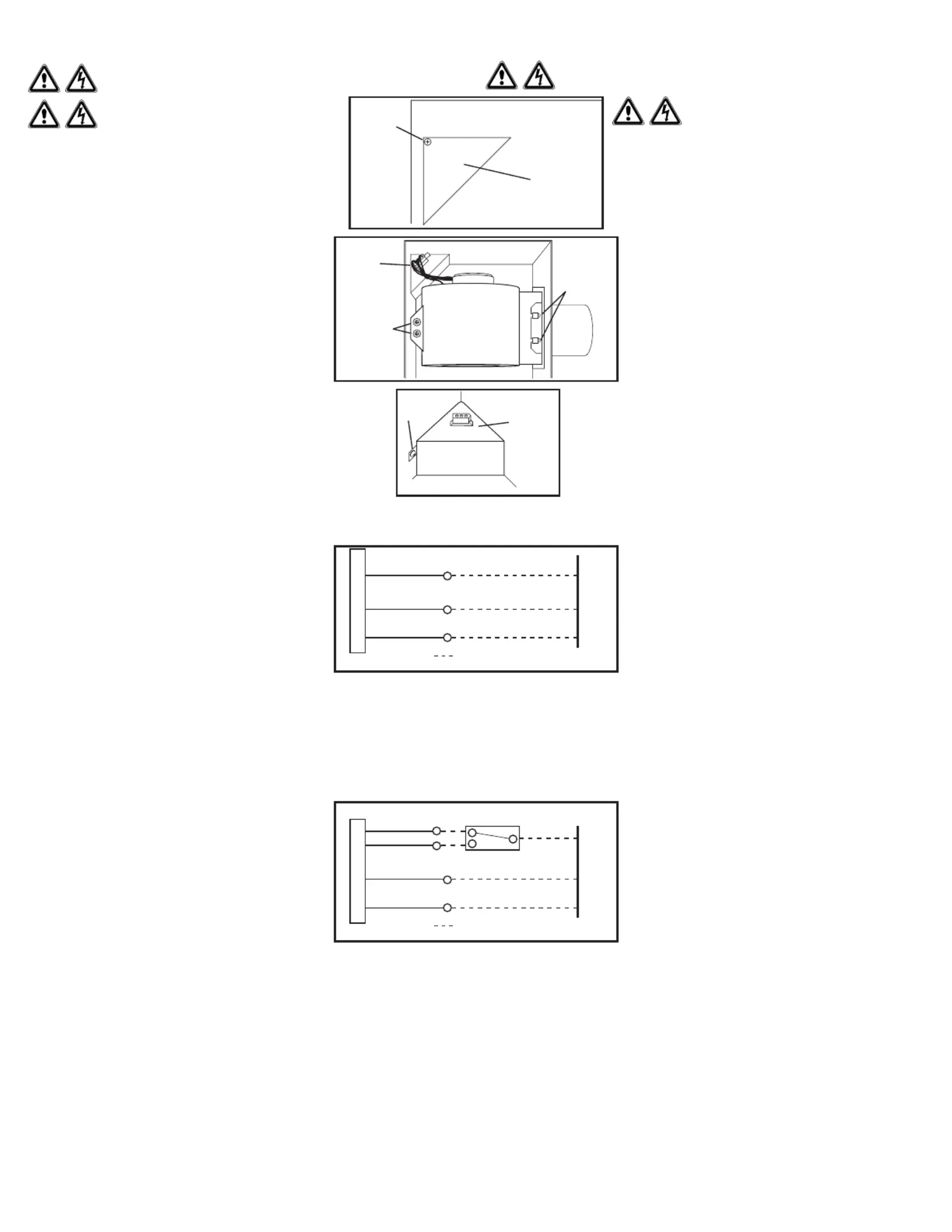

Figure 6

Screw

Vis

Wire Compartment Cover

Couvercle du Compartiment

de Câblage

Figure 8

Screw

Vis

Wire Compartment

Cover

Couvercle

du Compartiment

de Câblage

Figure 9

Supply from house

Alimentation provenant

de la résidence

Neutral (White)

Neutre (Blanc)

Ground (Green or Bare)

Mise à la terre (vert ou nu)

Fan / Ventilateur

Green / Vert

Black / Noir

By others / Par d’autres

Neutral (White)

Neutre (Blanc)

Plug

Raccord

Figure 7

Screws

Vis

Tabs

Onglets

Switch / Commutateur

(by others) / (par d’autres)

Yellow / Jaune

Figure 10

Supply from house

Alimentation provenant

de la résidence

Neutral (White)

Neutre (Blanc)

Ground (Green or Bare)

Mise à la terre (vert ou nu)

Fan / Ventilateur

Green / Vert

By others / Par d’autres

Neutral (White)

Neutre (Blanc)

Black / Noir

Produktspezifikationen

Marke:	Air King
Kategorie:	Dunstabzugshaube
Modell:	AK100LS6

Brauchst du Hilfe?

Wenn Sie Hilfe mit Air King AK100LS6 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Dunstabzugshaube Air King

Air King FRAK80H Bedienungsanleitung

6 September 2024

Air King LIN46md-900 Bedienungsanleitung

6 September 2024

Air King FRAS70 Bedienungsanleitung

6 September 2024

Air King AK100LS6 Bedienungsanleitung

6 September 2024

Air King BFQ50 Bedienungsanleitung

6 September 2024

Air King BFC90H Bedienungsanleitung

6 September 2024

Air King BFQL70 Bedienungsanleitung

6 September 2024

Air King LIN34md-900 Bedienungsanleitung

6 September 2024

Air King LIN34m-900 Bedienungsanleitung

6 September 2024

Air King LIN34m-600 Bedienungsanleitung

6 September 2024

Bedienungsanleitung Dunstabzugshaube

Neueste Bedienungsanleitung für -Kategorien-

Pelgrim ISW990 Bedienungsanleitung

16 Oktober 2024

Amana UVL6048JSS Bedienungsanleitung

16 Oktober 2024

Maytag UVL6048JSS Bedienungsanleitung

16 Oktober 2024

Freggia CHS46GTW Bedienungsanleitung

16 Oktober 2024

Freggia CHS46GW Bedienungsanleitung

16 Oktober 2024

Freggia CHS46GB Bedienungsanleitung

16 Oktober 2024

Freggia CHS46B Bedienungsanleitung

16 Oktober 2024

Freggia CHS45X Bedienungsanleitung

16 Oktober 2024

Freggia CHS45W Bedienungsanleitung

16 Oktober 2024

Freggia CHS45B Bedienungsanleitung

16 Oktober 2024
