Diese Anleitung ist wie folgt untergliedert:
I. Allgemeine Hinweise
II. Einsatzmöglichkeit
III. Packungsinhalt
IV. Werkzeug
V. Montageanleitung
VI. Bedienung
I. Allgemeine Hinweise
Die Fenster- und Türsicherung FTS3002 ist nach den strengen
SKG*-Prüfanforderungen geprü und anerkannt. Siehe SKG Tabelle.
FTS3002 bietet zusätzlichen Schutz gegen unberechtigtes Eindringen
in Ihre Räume. Wir empfehlen, dass pro 1m Fenster-/Türhöhe jeweils
eine Zusatzsicherung montiert wird.
Die optimale Schutzwirkung erreichen Sie, wenn Sie entsprechend
dieser Montage- und Bedienungsanleitung vorgehen.
Die Befestigungsschrauben sollten zur Vermeidung von Überdrehung
mit einem geeigneten Werkzeug von Hand eingeschraubt und
angezogen werden.
Für eventuell auretende V werletzungen bz . Schäden, die bei der
Montage und/oder durch unsachgemäße Handhabung entstehen,
übernimmt der Hersteller keine Haung!
II. Einsatzmöglichkeit
FTS3002 eignet sich für alle gängigen nach außen önenden Fenster
und Türen (Abb. 1).
Die Montage kann auf Holz erfolgen.
Das Fenster/die Tür kann nach rechts oder links önen.
FTS3002 wird grundsätzlich innen auf der Önungsseite montiert,
das Schloss auf dem Fensterügel/Türblatt und das Schließblech
auf dem Rahmen.
III. Packungsinhalt
1 Schließkasten
1 Schließblech
2 Schlüssel
4 Schrauben 4,8 x 38 mm
2 Schrauben 4,2 x 50 mm
1 Montageanleitung
IV. Werkzeuge
Kreuzschlitz-Schraubendreher
Bohrmaschine
Bohrer für Holz: Ø 16 mm, Ø 3,5 mm und Ø 3,0 mm
V. Montageanleitung
Wichtige Hinweise:
Vor der Montage die Einstellung des Fensters/der Tür prüfen und ggf.
Beschläge neu einstellen, damit das Fenster/die Tür einwandfrei
önet und schließt. Die Bohrlöchertiefen bzw. die Schraubenlängen
müssen evtl. den örtlichen Gegebenheiten angepasst werden, damit
das Austreten des Bohrers bzw. der Schrauben auf der Rückseite
vermieden wird. Ggf. mit Bohranschlag arbeiten, kürzere Schrauben
verwenden oder vorhandene kürzen. Beim Bohren keine beweglichen
Teile, Dichtungen oder Glasscheiben verletzen.
Montage:

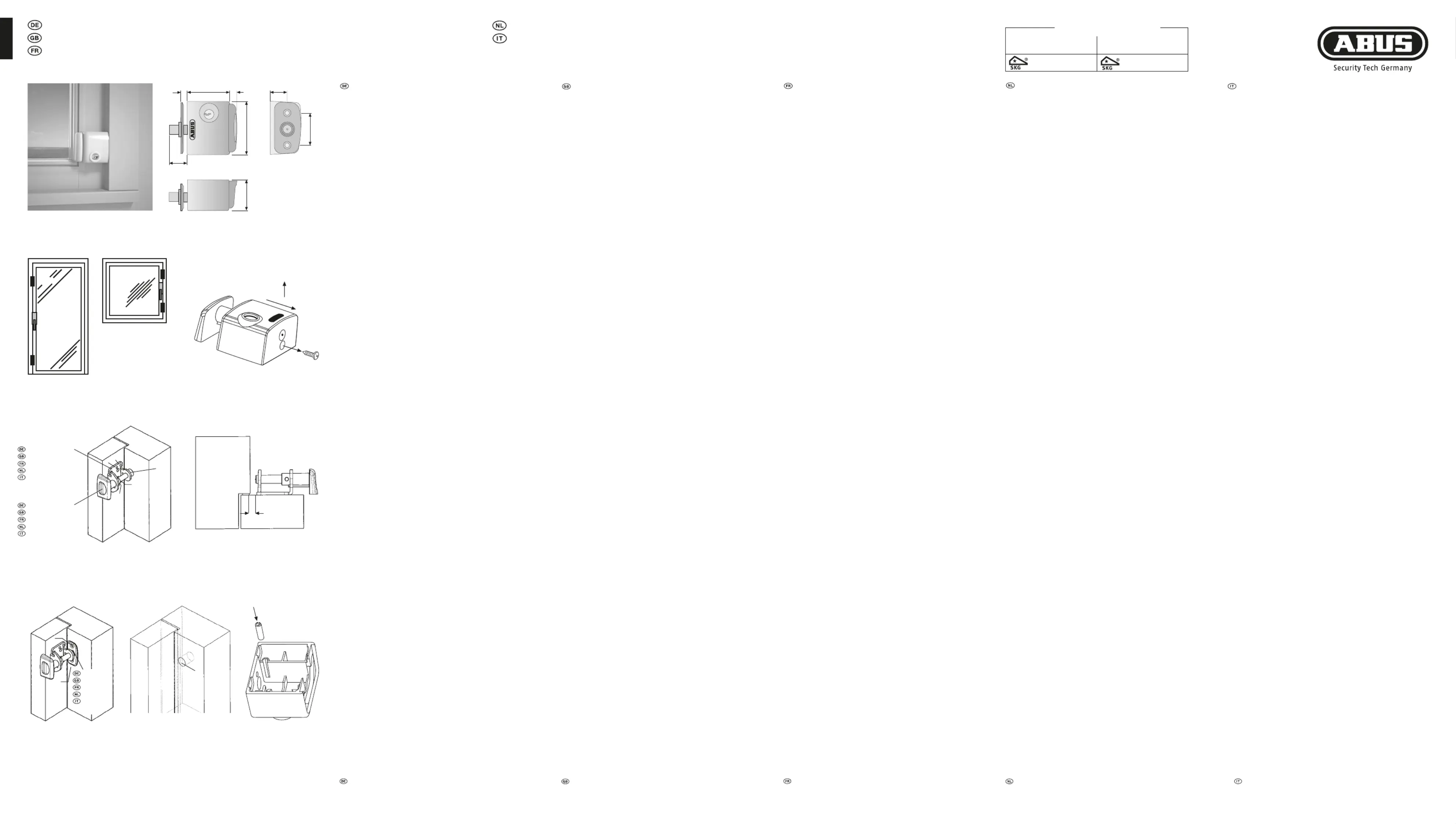

1 Haube abmontieren (Abb. 2)
Aufschließen und Schraube herausdrehen (1).
Haube verschieben (2) und abnehmen (3).
2 Riegelelement am Fensterügel/Türblatt befestigen (Abb. 3)
Riegelelement 7– 8 mm vom Rahmen entfernt positionieren und
ausrichten
(Abb. 3a). Löcher „A” anzeichnen und vorbohren
(Holz Ø 3,5 mm). Mit 4 Schrauben Ø 4,8 x 38 mm befestigen.
3 Schließblech befestigen (Abb. 4)
Riegel mit Drucktaste fest gegen Rahmen drücken, so dass Markierung
entsteht. Loch „B” Ø 16 mm ca. 22 mm tief bohren (Abb. 4a).
Schließblech entsprechend der Schlossgehäusekontur aufsetzen und
zentrisch zum eingedrückten Riegel ausrichten. Löcher „D” anzeichnen
und vorbohren (Holz Ø 3,0 mm). Mit 2 Schrauben Ø 4,2 x 50 mm
befestigen. Riegel eindrücken und Funktion kontrollieren.
4 Haube aufsetzen und mit Schraube Ø 3,5 x 9,5 mm befestigen.
Wenn Schraube Ø 3,5 x 9,5 mm nicht benutzt werden kann
(z.B. bei Schiebefenstern usw.), Hohlsti mit Zange o.ä. in Haube
einschieben (Abb. 5). Nicht von Hand, Verletzungsgefahr!
Haube aufsetzen und verschieben bis sie einrastet.
VI. Bedienung
Verriegelung:
Dur Vch erschieben der Drucktaste rastet der Riegel im Schließwerk
ein. Der Schlüssel wird hierzu nicht benötigt.
Önen:
Durch leichtes Drehen des Schlüssels springt der Riegel automatisch
zurück.
Die Sicherung FTS3002 ist wartungsfrei.
These instructions are organised in the following sections:
I. General instructions
II. Possible uses
III. Pack contents and tool requirements
IV. Tools
V. Fitting instructions
VI. Operation
I. General instructions
The window and door lock FTS3002 is tested and recognised
as being in accordance with the strict SKG* test requirements.
See SKG Table. FTS3002 oers additional protection from
unauthorised intruders in your rooms. We recommend tting an
additional lock for ever 1y m window/door height.
Optimum protection can be achieved by proceeding according to
these installation and operation instructions. To prevent the risk of
overtightening, the fastening screws should by screwed in using a
suitable tool and tightened by hand.
The manufacturer does not assume any liability for possible injuries
or damages caused during installation and/or by incorrect handling!
II. Possible uses
FTS3002 is suitable for all common windows and doors opening
to the outside (g. 1).
It can be tted to wood.
The window/door can open to the right or le.
FTS3002 is always tted on the inside on the opening side,
with the lock on the window casement/door and the locking plate
on the frame.
III. Pack contents
1 locking case
1 locking plate
2 keys
4 screws 4.8 x 38 mm
2 screws 4.2 x 50 mm
1 tting instructions
IV. Tools
Cross head screwdriver
Drill
Drill bits for wood: 16 mm, 3.5 mm and 3 mm
V. Fitting instructions
Important notes:
Before installation, please check the setting of the window/door.
If necessary, readjust the ttings so that the window/door opens
and closes per y. The depths of the drilled holes and screw fectl
lengths must be adjusted to the
actual conditions, to avoid the drill
or screws from coming out at the back!
Possibly work with drill stopper or shorten the existing screws.
When drilling, do not damage any moving parts, seals or glass panes.
Installation:
1 Remove the cover (fig. 2)
Open and remove the screw (1).
Close cover (2) and remove (3).
2 Fasten the locking element on the window casement/door le (fig. 3)
Position locking element 7-8 mm away from the frame and align (g. 3a).
Mark and pre-drill holes “A” (wood 3.5 mm).
Fasten with 4 screws 4.8 x 38 mm.
3 Fasten locking plate (fig. 4)
Press the locking boltrmly against the frame with the push button
to leave a mark. Drill hole “B” 16 mm approx. 22 mm deep (g. 4a).
Position the locking plate according to the lock case contour and
align centrally to the inserted locking bolt. Mark and pre-drill holes
“D” (wood 3 mm). Fasten with 2 screws 4.2 x 50 mm.
Press in the bar and check functions.
4 Position cover and fasten with screw 3.5 x 9.5 mm.
If screw 3.5 x 9.5 mm cannot be used (for example for sliding
windows, etc.), push a hollow pin into the cover using pliers or
similar (g. 5). Not by hand, risk of injuries! Position cover and push
on until it snaps in.
VI. Operation
Locking:
Press the bush button to make the locking bolt slide into the lock.
You do not need the key for this.
Opening:
Just turn the key slightly and the locking bolt automatically moves
back.
Lock FTS3002 requires no maintenance.
Index: gebruik montage- en bedieningsinstructie:
I. Algemeen
II. Toepassing
III. Verpakkingsinhoud
IV. Gereedschap
V. Montage
VI. Bediening
I. Algemeen
Bijzetgrendel FTS3002 is voor houten naar buiten draaiende
elementen. Zoals stompe ramen, houten dubbele ramen,
schuiframen en schuifdeuren. FTS3002 is SKG gecerticeerd volgens
BRL 3104_Hang en sluitwerk.
De FTS3002 biedt bescherming tegen onbevoegd binnendringen van
uw woning. Op kunststof zonder staal versterking dient u deze
scharnierbeveiliger in combinatie met ABUS BA- of IM 100
bevestigingsanker te monteren (schroefgat A), conform de bijgevoegde
handleidingen. Deze zijn optioneel in de handel verkrijgbaar.
Bij IM100 hee u een passend chemisch mortel nodig, bijv. Fischer,
Hilti of vergelijkbaar.
Optimale veiligheid wordt bereikt door nauwkeurig opvolgen van deze
montage- en gebruiksaanwijzing. Om overbelasting of doldraaien van
de bevestigingsschroeven te vermijden, draait u handmatig en met
passend gereedschap de schroeven vast.
Voor eventueel verwondingen en/of schade tijdens montage en/of
door ondeskundig gebruik ontstaan, aanvaardt de fabrikant geen
aansprakelijkheid!
II. Toepassing
FTS3002 is geschikt als bijzetslot voor links of rechts naar
buitendraaiende elementen.
Deuren (éénzijdig bedienbaar), stompe ramen, schuifdeuren en
schuiframen (a. 1).
FTS3002 wordt uitsluitend op de openingszijde gemonteerd;
de slotkast op raamvleugel/deurpaneel en de sluitplaat op het
kozijn.
III. Verpakkingsinhoud
1 slotkast met sierkap
1 sluitplaat met sierkap
2 sleutels
4 schroeven 4,8 x 38 mm
2 schroeven 4,2 x 50 mm
IV. Gereedschap
Kruiskopschroevendraaier
Boormachine – gatenboor
Boor voor hout: Ø 16 mm, Ø 3,5 mm en Ø 3 mm
V. Montage
Belangrijke aanwijzigingen:
1. Controleer vóór montage de kwaliteit van het element,
aangnaden mogen maximaal 3 mm breed zijn.
2. Meet vooraf of de minimale afmetingen beschikbaar zijn.
3. Boordieptes en schroeengte aan situatie aanpassen.
4. Voorkom doorboren let op glas, beweegbare elementen en beslag.
Montage:
1 Demonteer de sierkap (a. 2)
Open slot met sleutel en draai schroef (1) los.
Sierkap (2) verschuiven en afnemen (3).
2 Slotkast bevestigen (a. 3)
Plaats slotkast op raam/deurblad met een tussenruimte van 7– 8 mm
tot kozijnstijl (a. 3a).
Markeer boorgaten „A” en voorboren met boor(Ø 3,5 mm).
Slotkast met 4 schroeven Ø 4,8 x 38mm vastzetten. Opm. indien
kunststof zonder staal versterking; ABUS anker incl. M6 bevestiging
toepassen.
3
Sluitplaat bevestigen (a. 4)
Sluit raam/deur. Druk de schoot tegen het kozijnstijl.
De afdruk is het markeringspunt voor het boorgat van de sluitplaat.
Boorgat „B” met gatenboor Ø 16 mm ca. 22 mm diep voorboren
(a. 4a).
Plaats sluitplaat in het boorgat, parallel aan de slotkast.
Voor een juiste plaatsbepaling drukt u de schoot in de sluitplaat.
Open het slot met de sleutel en markeer de boorgaten „D”.
Sluitplaat verwijderen en voorboren met boor Ø 3 mm).
Plaats sluitplaat en zet deze vast met 2 schroeven Ø 4,2 x 50 mm.
Controleer de functie van FTS3002 dmv de drukknop.
De schoot moet zonder problemen in de sluitplaat vallen.
4 Slot openen en sierkap over het slot schuiven, vastzetten met
schroef Ø 3,5 x 9,5 mm.
Bij schuifpuien is vastzetten van de sierkap met schroef Ø 3,5 x 9,5 mm
soms niet mogelijk. Gebruik dan de holle sti. Met behulp van een
tang de bijgaande holle stiin de sierkap schuiven (a. 5).
Niet met de hand, gevaar voor verwondingen!
Sierkap over het slot schuiven tot drukknop inschuiven totdat deze
vastklikt.
VI. Bediening
Afsluiten:
Door het verschuiven van de druktoets klikt de grendel in de
sluitplaat. Sleutel is hie voor niet nodig.r
Openen:
Door de sleutel licht te draaien springt de grendel automatisch terug.
De beveiliging FTS3002 is onderhoudsvrij.
Queste istruzioni si suddividono nel modo seguente:
I. Istruzioni generali
II. Possibilità d’impiego
III. Contenuto della confezione
IV. Attrezzi
V. Istruzioni di montaggio
VI. Uso
I. Istruzioni generali
La serratura universale per nestre FTS3002 è conforme ai severi
requisiti di controllo. Vedi tabella SKG. La FTS3002 garantisce una
protezione in più a difesa della
Vostra casa. Si consiglia di montare
per ogni metro di altezza della nestra
una sicura supplementare.
Si può ottenere una protezione ottimale, procedendo secondo queste
istruzioni di montaggio ed uso. Le viti di ssaggio, per evitarne un
serraggio eccessivo,devono essere avvitate con un utensile adatto e
poi serrate a mano.
Per eventuali ferimenti e/o danni, che si vericano durante il
montaggio e/o per maneggio indebito, il produttore non si assume
alcuna responsabilità!
II. Possibilitá d’impiego
La FTS3002 è adatta per tutte le usuali porte e nestre che si aprono
verso l’esterno (ill. 1).
Può essere montata su legno.
La nestra/la porta puó aprirsi a desta o a sinistra.
Di solito la FTS3002 viene montata all´interno, sul lato dell’apertura,
la serratura sul battente della nestra/della porta e la lamiera di
chiusura sul telaio.
III. Contenuto della confezione
1 cassa della serratura
1 lamiera di chiusura
2 chiavi
4 viti 4,8 x 38 mm
2 viti 4,2 x 50 mm
1 istruzione per il montaggio
IV. Attrezzi
Cacciavite a stella
Trapano
Punta da trapano per legno: Ø 16 mm, Ø 3,5 mm e Ø 3 mm
V. Istruzioni di montaggio
Avvertenze importanti:
Prima del montaggio vericare per favore la regolazione della nestra
risp. della porta nestra. Se necessario registrare nuovamente i
ferramenti anché la nestra (la porta-nestra) si chiuda e si apra
perfettamente. Le profondità per trapanare i fori, risp. le lunghezze
delle viti devono essere adattate alle condizioni particolari.
Evitare che la punta del trapano risp. la vite fuoriesca dall’altra parte!
Se necessario lavorare con arresto del trapano o accorciare le viti.
Quando si trapana, non danneggiare parti mobili, guarnizioni o vetri.
Montaggio:
1 Smontare la calotta (ill. 2)
Aprirla e svitare la vite (1).
Spingerla (direzione della freccia) (2) e toglierla (3).
2 Fissare al battente della finestra/della porta l’elemento del
chiavistello (ill. 3).
Mettere l’elemento del chiavistello a 7–8 mm dal telaio e allinearlo
(ill. 3a).
Disegnare i fori «A» e trapanare (legno diametro 3,5 mm).
Fissare con 4 viti Ø 4,8 x 38 mm.
3
Fissare la lamiera di chiusura (ill. 4)
Premere saldamente il chiavistello con il tasto contro il telaio, in
modo che si formi una demarcazione. Trapanare il foro » da «B Ø 16 mm
con una profondità di circa 22 mm (ill. 4a). Poggiare la lamiera di
chiusura in modo adeguato al contorno della scatola della serratura
e allineare centricamente rispetto al chiavistello inserito. Disegnare
i fori «D» e trapanare (legno con diametro 3,0 mm). Fissare con 2 viti
di diametro 4,2 x 50 mm. Premere in dentro il chiavistello e controllare
il funzionamento.
4 Poggiare la calotta e avvitare con vite Ø 3,5 x 9,5 mm.
Se non si può usare la vite Ø 3,5 x 9,5 mm (p.e. con nestre scorrevoli,
ecc.), inlare nella calotta un perno cavo con pinza o simili (ill. 5).
Non a mano; pericolo di ferirs ! Poggiare la calotta e spingere no i
a che si innesta.
VI. Uso
Bloccaggio:
Spostando il tasto, il chiavistello si innesta nel meccanismo di
chiusura. La chiave non serve.
Aprire:
Girando leggermente la chiave, il chiavistello salta fuori
automaticamente.
La sicura FTS3002 non richiede manutenzione.
Ce manuel comporte les chapitres suivants:
I. Instructions générales
II. Application
III. Liste de colisage
IV. Outillage
V. Instructions de montage
VI. Utilisation
I. Instructions générales
Le dispositif de sécurité FTS3002 pour fenêtres et portes est contrôlé
et agrée selon les directives de contrôle SKG particulièrement
rigoureuses et sévères. Voir tableau SKG. Ce dispositif vous assure une
protection supplémentaire contre toute violation de vos locaux.
Nous vous conseillons la mise en place d’un dispositif de sécurité
supplémentaire par mètre de hauteur de votre fenêtre ou de votre
porte. A condition de vous conformer strictement aux présentes
instructions de montage et de service, vous obtiendrez une protection
optimale. An d’éviter que les vis de xation ne soient forcées,
nous vous conseillons de les visser manuellement en vous servant
d’un outil adéquat. En aucune façon, le fabricant ne saurait être tenu
pour responsable de blessures ou de dommages éventuels survenant
au cours du montage et/ou en raison d’un maniement incorrect.
II. Application
Le dispositif de sécurité FTS3002 s’adapte à toutes les fenêtres et à
toutes les portes s’ouvrant vers l’extérieur (c af. schém 1).
Le montage peut être eectué sur du bois.
La fenêtre ou la porte peut s’ouvrir vers la droite ou vers la gauche.
Le dispositif de sécurité FTS3002 doit toujours être monté sur la face
intérieure côté ouverture, le boîtier étant monté sur le battant ou sur
le vantail de porte et la gâche sur le cadre.
III. Liste de colisage
1 boîtier
1 gâche
2 clés
4 vis 4,8 x 38 mm
2 vis 4,2 x 50 mm
1 instructions de montage
IV. Outillage
Tournevis cruciforme
Perceuse
Forets à bois: diamètre 16 mm, diamètre 3,5 mm et diamètre 3 mm.
V. Instructions de montage
Observations importantes:
Avant tout montage, nous vous conseillons de contrôler l’ajustage de
la fenêtre ou de la porte et de procéde , le cas échéant, procédez à unr
nouveau réglage des ferrures an que la fenêtre ou la porte s’ouvre et
se ferme de manière irréprochable. An de prévenir tout aeurement
de la perceuse ou des vis sur la face arrière, la profondeur des forures
et la longueur des vis doivent être, le cas échéant, adaptées aux
données concrètes sur site. Si nécessaire, nous vous conseillons
d’utiliser un dispositif de blocage pour la perceuse, de vous procurer
des vis plus courtes ou de raccourcir celles qui vous ont été fournies.
Lors du perçage, il convient de veiller à ne pas endommager les
éléments mobiles, les joints ou les vitres.
Montage:
1 Démonter le cache ( f. schéma 2)c
Déverrouiller le verrou et dévisser la vis (1).
Déplacer le cache (2) et enlever-le (3).
2 Montage du boîtier sur le battant de la fenêtre ou le vantail de
porte (cf. schéma 3)
Positionner le pêne à une distance de 7–8mm du cadre et procéder
à l’alignement (cf. schéma 3a). Marquer les trous «A» et forer des
avanttrous (diamètre de 3,5 mm pour le bois). Montage du boîtier
à l’aide des 4 vis de diamètre 4,8 x 38 mm.
3
Montage de la gâche ( f. schéma 4)c
Utiliser le bouton-poussoir pour appuyer solidement le pêne contre
le cadre, de manière à créer un marquage. Procéder au forage du trou
«B» d’un diamètre de 16 mm et d’une profondeur d’environ 22 mm
(cf. schéma 4a). Mettre en place la gâche conformément aux contours
du boîtier et la centrer par rapport au pêne enfoncé. Marquer les
trous «D» et forer des avant-trous correspondants (d’un diamètre de
3,0 mm pour le bois). Montage de la gâche à l’aide de 2 vis d’un
diamètre de
4,2 x 50 mm.
Enfoncer le pêne et procéder à un contrôle
de fonctionnement correct.
4 Remettre le cache en place et xer-le à l’aide d’une vis de 3,5 x 9,5 mm
de diamètre. Lorsqu’il est impossible d’utiliser la vis de 3,5 x 9,5 mm
de diamètre (pour les fenêtres coulissantes, par exemple), utiliser une
pince ou un outil similaire pour insérer la douille creuse dans le
cache (cf. schéma 5). Cette opération ne doit pas être eectuée
manuellement. Risque de blessures. Mettre en place le cache et
déplacer-la jusqu’à ce qu’elle s’encliquète.
VI. Utilisation
Verrouillage:
Le pêne s’encliquète dans le mécanisme de verrouillage par
déplacement du bouton-poussoir. Cette opération s’eectue sans clé.
Ouverture:
Le verrou se débloque automatiquement lorsqu’on tourne légèrement
la clé.
Le verrou FTS3002 ne nécessite aucune maintenance.
B
35
19
47 87
58
20
33,5
1
23
Abb./g./
schéma/ ./ill. a 2
FTS3002
FTS3002
FTS3002
FTS3002
FTS3002
FTS3002
Abb./g./ schéma/ ./ ill. a 1
AA
A
A
B
Drucktaste
Push botton
Bouton poussoir
Druktoets
Tasto
Riegelelement
Locking element
Boîtier
Grendelelement
Elemento del
chiavistello
7– 8 mm
Abb./g./ schéma/ ./ ill. a 3aAbb./g./ schéma/ ./ ill. a 3
D
D
Schließblech
Locking plate
Gâche
Sluitplaat
Lamiera di
chiusura
Abb./g./
schéma/ ./ill. a 4
Abb./g./
schéma/ ./ill. a 4a
Abb./g./
schéma/ ./ill. a 5
390234 | 06/2016
Technische Änderungen vorbehalten.
Für Irrtümer und Druckfehler keine Haung.
©ABUS | D-58292 Wetter | Germany | www.abus.com
Subject to technical alterations.
No liability for mistakes and printing errors.
©ABUS | D-58292 Wetter | Germany | www.abus.com
Nous nous rése vons le droit de toutes modications techniques. r
Nous n’assumons aucune responsabilité pour des erreurs ou
défauts d’impression éventuels.
©ABUS | D-58292 Wetter | Germany | www.abus.com
Technische wijzigingen voorbehouden.
Geen aansprakelijkheid voor vergissingen en drukfouten.
©ABUS | D-58292 Wetter | Germany | www.abus.com
www.abus.com
FTS3002 | Fenster- und Türsicherung
FTS3002 | Window and door lock
FTS3002 | Dispositif de sécurité pour fenêtres et portes
FTS3002 | Raam/deur bijzetslot
FTS3002 | Sicura per finestre e porte
Ci si riservano modiche tecniche.
Per errori e refusi di stampa non ci si assume alcuna responsabilità.
©ABUS | | D 58292 Wetter (Germany)
Houten- metaal- of ku tof ko jnen nsts zi
met taal versterking s
kun tof ko jnensts zi zonder
staal verst kinger
zonde S BA- of IM100 r ABU
chemisch anker
in co inat memb ie t AB S U
BA- of 00 chemisc nkerIM1 h a
Ge ruik BA- of IM100 chemisch ankerb

Produktspezifikationen

Marke: Abus
Kategorie: Nicht kategorisiert
Modell: FTS3002

Brauchst du Hilfe?

Wenn Sie Hilfe mit Abus FTS3002 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Nicht kategorisiert Abus

Abus

Abus KeyGarage 797 Bedienungsanleitung

9 Oktober 2024
Abus

Abus SW2 Bedienungsanleitung

8 Oktober 2024
Abus

Abus AZ4120 Bedienungsanleitung

5 Oktober 2024
Abus

Abus SR30 Bedienungsanleitung

28 September 2024
Abus

Abus JC1430 Bedienungsanleitung

22 September 2024
Abus

Abus WLX-LMIFA-AP-00 Bedienungsanleitung

21 September 2024
Abus

Abus TV8473 Bedienungsanleitung

18 September 2024
Abus

Abus Skurb Bedienungsanleitung

11 September 2024
Abus

Abus 3030 Bedienungsanleitung

11 September 2024
Abus

Abus Aduro 2.0 Bedienungsanleitung

8 September 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024
Ferplast

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024
AEG

AEG MECK52 Bedienungsanleitung

16 Oktober 2024
Makita

Makita UR012G Bedienungsanleitung

16 Oktober 2024
Stihl

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024
Ernesto

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024
IFM

IFM AC901S Bedienungsanleitung

16 Oktober 2024
Nedis

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024
AEG

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024
ART

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
