Turbo Air Speeds up the Pace of Innovation
Underbar Equipment
Club Top Beer Dispensers

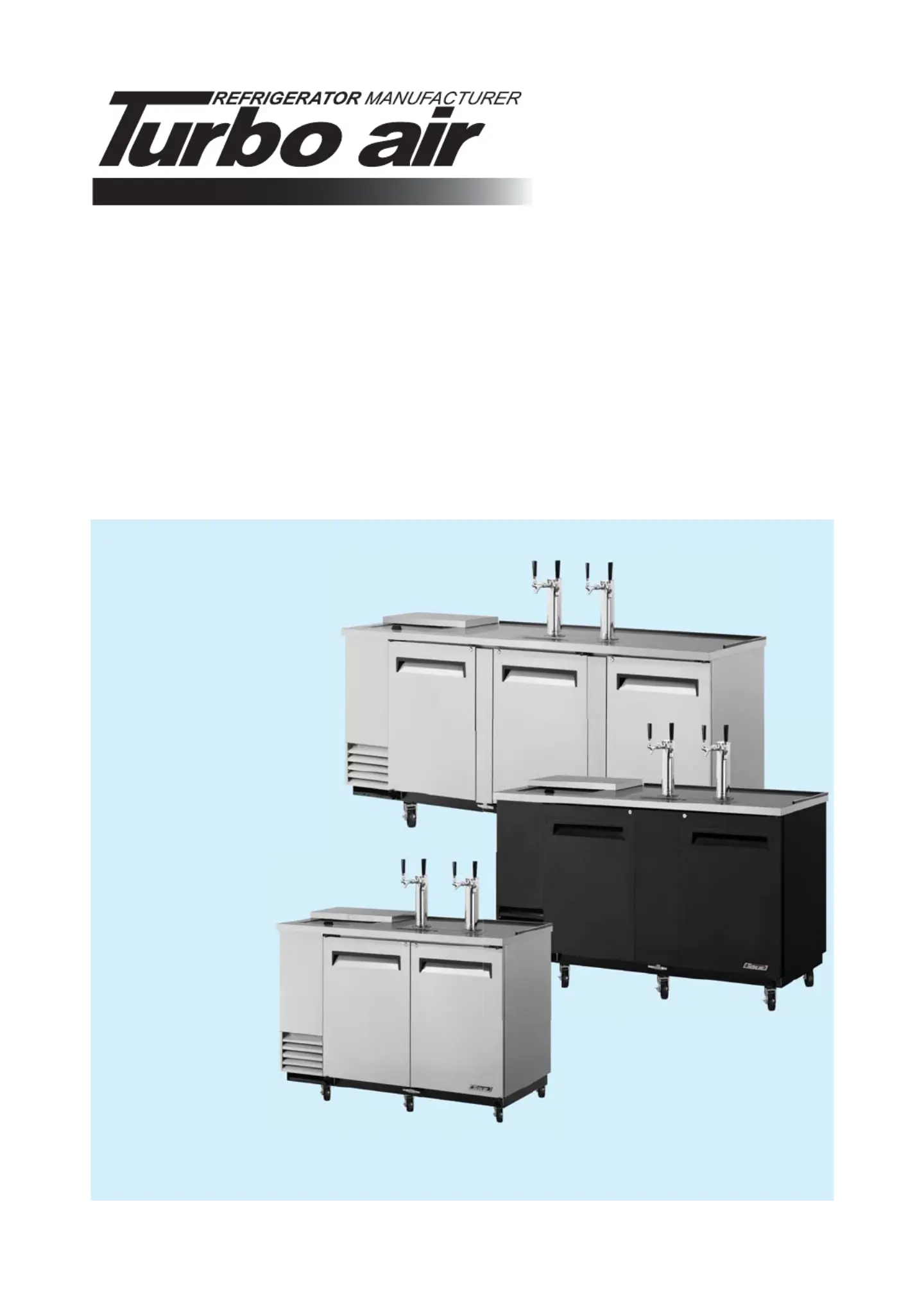

Installation and Operation Manual
Please read this manual completely before attempting to install or operate this equipment!
TCB-2SD TCB-2SB
TCB-3SD TCB-3SB
TCB-4SD TCB-4SB
www.turboairinc.com
SD series: Stainless Steel Exterior
SB series: Black Laminated Vinyl Exterior or Black Powder Coating Exterior
2
CONTENTS
SPECIFICATIONS
SERIAL NUMBER
PAGE
SPECIFICATIONS 2
SERIAL NUMBER 2
INSTALLATION OF THE CASTERS 3
DRAFT ARMS TOWERS INSTALLATION SCHEMATIC DIAGRAM 3
BEER LINE & CO LINE INSTALLATION SCHEMATIC DIAGRAM2 4
CAUTION "IMPORTANT" 5-6
INSTALLATION 7
CLEANING 8
BASIC OPERATION 9
TROUBLESHOOTING 10
WARRANTY 11-12
MODEL COMPH.P. V/Hz REFRIGERANT AMPS WEIGHT
TCB-2SD/SB 1/3 115V/60Hz R-134a 7.0A 355 lbs
TCB-3SD/SB 1/3 115V/60Hz R-134a 7.0A 375 lbs
TCB-4SD/SB 1/3 115V/60Hz R-134a 7.5A 445 lbs
The serial number is located on the rating label which is on interior left side wall.
Please retain the unitʼs serial number for service purpose.
3
INSTALLATION OF THE CASTERS
DRAFT ARMS TOWERS
Installation Schematic Diagram
According to model, refer to the assembly position of casters.
TCB-2SD, TBD-2SD, TBB-2SB, TBB-2SG
TCB-3SD, TBD-3SD, TBB-3SB, TBB-3SG
TCB-4SD, TBD-4SD, TBB-4SB, TBB-4SG
TCB-2SD, TCB-3SD, TCB-4SD
TCB-2SB, TCB-3SB, TCB-4SB
Screw(M4xL12) x 4EA
Screw(M4xL12) x 4EA
Draft Tower Assembly
Draft Tower Assembly
Rubber Gasket
Rubber Gasket
* Assemble DRAFT TOWER as above drawing.
This picture is a plan view of bottom cabinets.
CB is an abbreviation of the caster with a brake.
Other casters don't have a brake.
