Seite 1/4

Bedienungsanleitung

Thermostat

Best.-Nr. 2632499 (Heizen & Kühlen)

Best.-Nr. 2632500 (Kühlen)

Best.-Nr. 2632501 (Heizen)

1 Bestimmungsgemäße Verwendung

Bei dem Produkt handelt es sich um einen Thermostat, der zur Regelung von Heizgeräten, Kühlgeräten,

Filterlüftern und Wärmetauschern verwendet wird.

Das Produkt kann auch als Schaltkontakt für Signalgeräte verwendet werden, die als Niedrig- oder

Hochtemperaturalarm dienen.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt be-

schädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen füh-

ren.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das

Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Al-

le Rechte vorbehalten.

2 Lieferumfang

■Produkt

■Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter herunter oder scannenwww.conrad.com/downloads

Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4 Symbolerklärung

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektri-

schen Schlag führen kann.

5 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-

dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthalte-

nen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch

nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen

oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Ga-

rantie.

5.1 Allgemein

■Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

■Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem ge-

fährlichen Spielzeug werden.

■Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich

an unseren technischen Kundendienst oder an sonstiges Fachpersonal.

■Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann

bzw. einer Fachwerkstatt durchführen.

5.2 Handhabung

■Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer

Höhe können das Produkt beschädigen.

5.3 Betriebsumgebung

■Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

■Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen

und Lösungsmitteln.

■Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.

■Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

5.4 Bedienung

■Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben,

wenden Sie sich an einen Fachmann.

■Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen

Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu

reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,

– nicht mehr ordnungsgemäß funktioniert,

– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

– erheblichen Transportbelastungen ausgesetzt wurde.

5.5 Elektroinstallation

WARNUNG!Gefahr für die Sicherheit!

Der Einbau und Anschluss dieses Produkts darf nur durch Personen erfolgen, die entsprechende Kennt-

nisse und praktische Erfahrung im Umgang mit Elektroinstallationen vorweisen können! *)

Durch eine unsachgemäße Installation riskieren Sie:

■Ihr eigenes Leben.

■das Leben desjenigen, der das elektrische Gerät in Betrieb nimmt.

■beträchtliche Sachschäden, z. B. durch einen Brand

■die persönliche Haftung für Personen- und Sachschäden

Wenden Sie sich daher stets an einen Elektroinstallateur!

*) Erforderliche Fachkenntnisse für die Installation:

Für die Installation sind insbesondere Fachkenntnisse in den folgenden Bereichen erforderlich:

■Die anzuwendenden „fünf Sicherheitsregeln“: Freischalten (Trennen von der Spannungsversorgung);

Gegen Wiedereinschalten sichern; Spannungsfreiheit allpolig feststellen; Erden und Kurzschließen;

Benachbarte, unter Spannung stehende Teile abdecken oder abschranken

■Einsatz von geeigneten Werkzeugen, Messgeräten und persönlicher Schutzausrüstung, sofern dies

erforderlich ist

■Auswertung von Messergebnissen

■Verwendung von elektrischem Installationsmaterial, um die Voraussetzungen für eine sichere Tren-

nung von der Spannungsversorgung zu gewährleisten

■IP-Schutzarten

■Anbringung elektrischer Isoliermaterialien

■Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden An-

schlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen usw.)

Sollten Sie auch nur in einem der oben genannten Bereiche nicht über ausreichend Kenntnisse verfügen,

sollten Sie sowohl von der Montage als auch vom eigenständigen Anschließen unbedingt absehen und

einen Fachmann beauftragen.

5.6 Installation

■Beim Einsatz in Heizanwendungen sollte das Produkt im oberen Bereich des Gehäuses, möglichst

weit entfernt von Heizungen oder anderen wärmeerzeugenden Bauteilen, installiert werden.

■Beim Einsatz in Kühlanwendungen sollte das Produkt im unteren Bereich des Gehäuses, möglichst

weit entfernt vom Kühlgerät, installiert werden.

■Clipmontage auf 35-mm-DIN-Schienen gemäß der Norm EN50022.

6 Produkt

Die Betriebssicherheit des Thermostaten ist durch eine Funktionsprüfung sicherzustellen.

■Die Lüftungsöffnungen des Temperaturreglers dürfen zu keiner Zeit abgedeckt werden.

■Die auf dem Produkt angegebenen technischen Daten (Spannung und Stromstärke) dürfen nicht

überschritten werden!

■Beachten Sie den Betriebstemperaturbereich analog zum Abschnitt: .Technische Daten [ 2]}

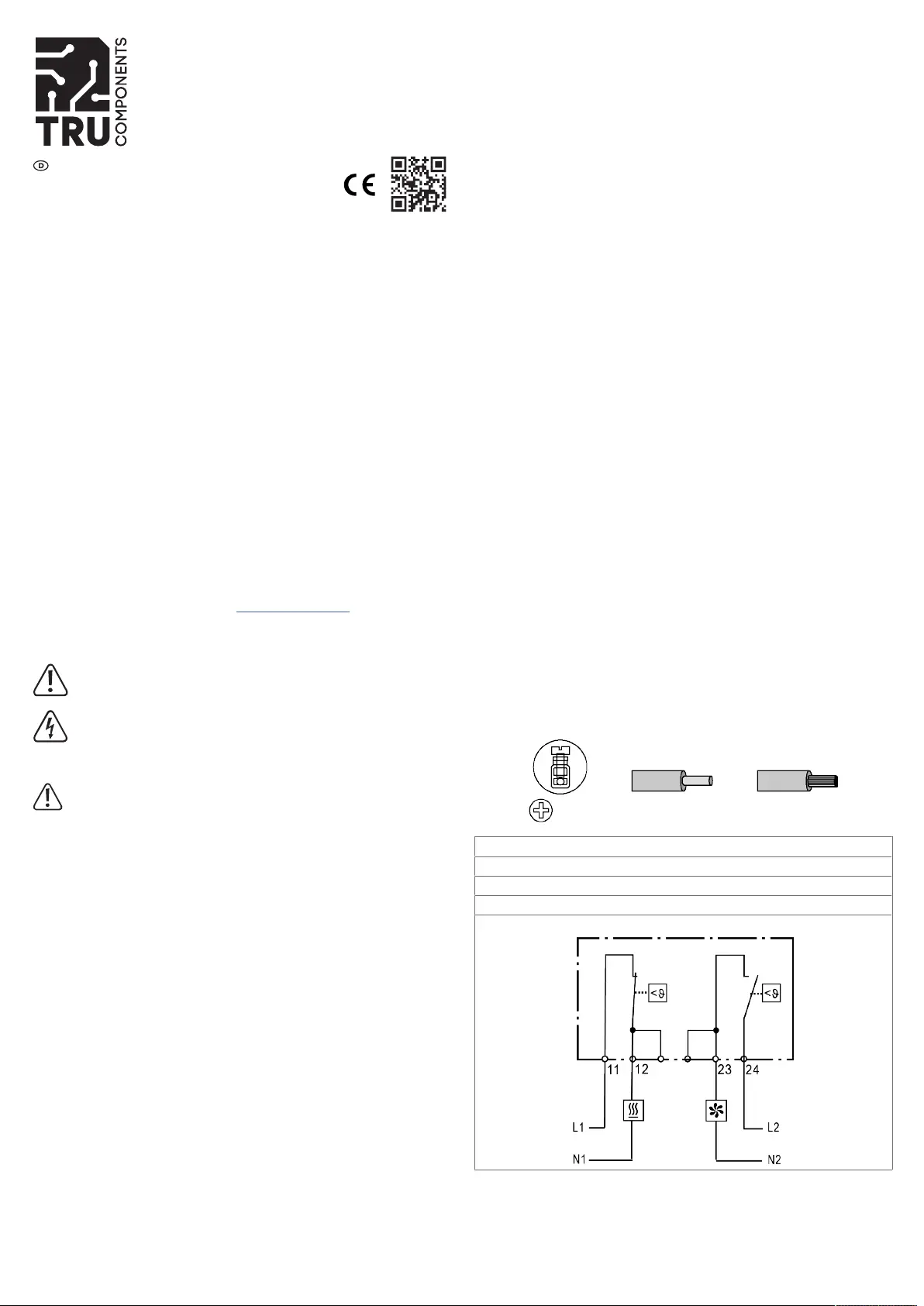

7 Übersicht

0,5 Nm 1 x 2,5 mm² 1 x 1,5 mm²

Litze

Volldraht

Best.-Nr.: 2632499

Thermostat mit zwei Funktionen:

Kühlen: Normalerweise geöffneter Kontakt

Heizen: Normalerweise geschlossener Kontakt

Best.-Nr.: 2632500 Best.-Nr.: 2632501

Normalerweise geöffneter Kontakt Normalerweise geschlossener Kontakt

Kühlen Heizen

8 Kontaktausführungen

a) (Schaltkontakt öffnet bei steigender Temperatur)Normalerweise geschlossener Kontakt

b) (Schaltkontakt schließt bei steigender Temperatur)Normalerweise geöffneter Kontakt

c) (Kombination von a) und b))Kombination

9 Einstellungsempfehlungen

Die Hysterese (Schaltdifferenz) der Temperaturregelung sollte berücksichtigt werden:

a), b) und c) 7 K ±4 K (Kelvin).

Um den tatsächlichen Sollwert des normalerweise geschlossenen Kontakts und des Wechselkontakts

(beim Verwenden als normalerweise geschlossener Kontakt) zu bestimmen, ist die maximale Nennhyste-

rese zur erforderlichen Mindestbetriebstemperatur zu addieren:

Beispiel für a):

Erforderliche Mindesttemperatur im Gehäuse:

Hysterese der Temperaturregelung:

Sollwert am Einstellknopf:

5 °C

+ 11 K (7 K ±4 K)

16 °C

10 Reinigung

Wichtig:

– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische

Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts füh-

ren.

– Tauchen Sie das Produkt nicht in Wasser.

1. Trennen Sie das Produkt von der Stromversorgung.

2. Lassen Sie das Produkt dann auf die Umgebungstemperatur abkühlen.

3. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

11 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen

mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses

Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen

ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsab-

fall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altak-

kumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei

aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle

vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgerä-

ten verpflichtet. Conrad stellt Ihnen folgende Rückgabemöglichkeiten zur Verfügung (weiterekostenlose

Informationen auf unserer Internet-Seite):

■in unseren Conrad-Filialen

■in den von Conrad geschaffenen Sammelstellen

■in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und

Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer ver-

antwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe

und das Altgeräte-Recycling gelten.

12 Technische Daten

Best.-Nr.: 2632499 2632500 2632501

Modell-Nr.: TC-ZR011 TC-FKS011NO TC-FKO011NC

Funktion Heizen / Kühlen Kühlen Heizen

Temperaturbereich 0 bis +60 °C

Hysterese (Schaltdifferenz) 7 K (±4 K)

Einstellgenauigkeit Gesamtbereich 7 K

Kontakt SPSD-1NC/1NO SPSD-1NO SPSD-1NC

Eingangsspannung/-strom 220 - 240 V/AC, 10 A

Max. Schaltleistung AC1 2400 VA

Max. Schaltleistung AC15 (230 V/AC) 240 VA

1-Phasen-Motorlast AC3 (230 V/AC) 1,1 kW

Ausschaltleistung DC1 (30/110/220) V (1/0,3/0,15) A

Minimale Schaltlast 500 mW (12 V / 10 mA)

Installation 35-mm-DIN-Schienen (EN50022)

Gehäusematerialien ABS/Graue Farbe

Standardkontaktmaterial 30%ige Silbermischung

Lebensdauer 100.000 Zyklen

Durchschlagsfestigkeit zwischen geöffneten

Kontakten

1500 V/AC

Drehmoment der Schraube 0,5 Nm

Max. Drahtstärke 2,5 mm2 (Volldraht), 1,5 mm2 (Litze)

Schutzklasse IP20

Betriebs-/Lagertemperatur -45 bis +80 °C

Luftfeuchtigkeit bei Betrieb/Aufbewahrung ≤ 90 % rF

Abmessungen (B x H x T) / (mm) 50 x 67 x 46 33 x 60 x 43 33 x 60 x 43

Gewicht 77 g 40 g 40 g

13 Abmessungen

13.1 Best.-Nr.: 2632499

67 mm

50 mm

46 mm

13.2 Best.-Nr.: 2632500, 2632501

33 mm

60 mm

43 mm

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-

bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

*2632499, 2632500, 2632501_V1_0123_dh_mh_de 9007200017358347-1 I2/O1 en

Operating Instructions

Thermostat

Item no: 2632499 (heating & cooling)

Item no: 2632500 (cooling)

Item no: 2632501 (heating)

1 Intended use

The product is a thermostat used to regulate heating equipment, cooling equipment, filter fans and heat

exchangers.

The product can also be used as switching contacts for signal devices used as low or high temperature

alarms.

The product is intended for indoor use only. Do not use it outdoors.

Contact with moisture must be avoided under all circumstances.

If you use the product for purposes other than those described, the product may be damaged.

Improper use can result in short circuits, fires, electric shocks or other hazards.

The product complies with the statutory national and European requirements.

For safety and approval purposes, you must not rebuild and/or modify the product.

Read the operating instructions carefully and store them in a safe place. Make this product available to

third parties only together with the operating instructions.

2 Delivery contents

■Product

■Operating instructions

3 Latest product information

Download the latest product information at or scan the QR code shown. Fol-www.conrad.com/downloads

low the instructions on the website.

4 Description of symbols

The symbol warns of hazards that can lead to personal injury.

The symbol warns of dangerous voltage that can lead to personal injury by electric shock.

5 Safety instructions

Read the operating instructions carefully and especially observe the safety informa-

tion. If you do not follow the safety instructions and information on proper handling,

we assume no liability for any resulting personal injury or damage to property. Such

cases will invalidate the warranty/guarantee.

5.1 General

■The product is not a toy. Keep it out of the reach of children and pets.

■Do not leave packaging material lying around carelessly. This may become dangerous playing mater-

ial for children.

■If you have questions which remain unanswered by this information product, contact our technical

support service or other technical personnel.

■Maintenance, modifications and repairs must only be completed by a technician or an authorised re-

pair centre.

5.2 Handling

■Handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

5.3 Operating environment

■Do not place the product under any mechanical stress.

■Protect the appliance from extreme temperatures, strong jolts, flammable gases, steam and solvents.

■Protect the product from high humidity and moisture.

■Protect the product from direct sunlight.

5.4 Operation

■Consult an expert when in doubt about the operation, safety or connection of the product.

■If it is no longer possible to operate the product safely, take it out of operation and protect it from any

accidental use. DO NOT attempt to repair the product yourself. Safe operation can no longer be guar-

anteed if the product:

– is visibly damaged,

– is no longer working properly,

– has been stored for extended periods in poor ambient conditions or

– has been subjected to any serious transport-related stresses.

5.5 Electrical installation

WARNING!Safety hazard!

The product should only be installed by people with relevant electrical knowledge and experience! *)

If it is not installed properly, you risk:

■your own life

■the life of user of the electrical device

■severe damage to property, e.g., by fire

■personal liability for personal injury and material damage

Always consult an electrician!

*) Technical knowledge required to perform the installation:

For the installation, the following specialist knowledge is required in particular:

■The “Five safety rules”: Disconnect from the mains; protect against accidental switch-on; ensure there

is no voltage; earth and short-circuit; cover or protect adjacent live parts

■Use of suitable tools, measuring devices and personal protective equipment, where necessary

■Analysis of measurement results

■Use of electrical installation materials to meet the requirements for disconnection

■IP protection ratings

■Installation of electrical installation materials

■Type of power supply (TN system, IT system, TT system) and the corresponding connection criteria

(classic earthing, protective earthing, necessary additional measures etc.)

If you are not a professional, do not do it yourself, have it performed by a specialist.

5.6 Installation

■When used in heating applications, the product should be installed in the upper area of the enclosure

as far away as possible from heaters or other heat-generating components.

■When used in cooling applications, the product should be installed at the bottom of the enclosure as

far away as possible from the cooling device.

■Clip-mount onto 35 mm DIN rails according to the EN50022 standard.

6 Product

The operational reliability of the thermostat is to be ensured by an operating test.

■The ventilation openings of the temperature control should not be covered at any time.

■The technical specifications (voltage and current) as stated on the product must not be exceeded!

■Observe the operating temperature range as stated in the section: .Technical data [ 4]}

7 Schematic

0.5 Nm 1 x 2.5 mm² 1 x 1.5 mm²

Stranded wire

Solid wire

Item No.: 2632499

Dual purpose thermostat:

Cooling: Normally open contact

Heating: Normally closed contact

Produktspezifikationen

Marke:	Tru Components
Kategorie:	Thermostat
Modell:	TC-FKS011NO

Brauchst du Hilfe?

Wenn Sie Hilfe mit Tru Components TC-FKS011NO benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten

Ihren Namen*

Deine E-Mail*

Schreiben Sie hier Ihre Frage

Bedienungsanleitung Thermostat Tru Components

Tru Components TC-7T.81-230NO Bedienungsanleitung

28 August 2024

Tru Components TC-FKS011NO Bedienungsanleitung

28 August 2024

Tru Components TC-FKO011NC Bedienungsanleitung

28 August 2024

Tru Components TC-ZR011 Bedienungsanleitung

28 Mai 2024

Tru Components TC-7T.81-240NC Bedienungsanleitung

16 Dezember 2023

Bedienungsanleitung Thermostat

Neueste Bedienungsanleitung für -Kategorien-

Siemens RDG100T Bedienungsanleitung

16 Oktober 2024

Siemens N2264 Bedienungsanleitung

7 Oktober 2024

Honeywell Round on-off T87G1006 Bedienungsanleitung

5 Oktober 2024

Theben RAM 811 Top - 811 9 901 Bedienungsanleitung

5 Oktober 2024

Siemens DESIGO RXA Bedienungsanleitung

5 Oktober 2024

Drayton RTS10 Bedienungsanleitung

5 Oktober 2024

Honeywell Day Night Round T8700A Bedienungsanleitung

4 Oktober 2024

Busch-Jaeger 1097 U Bedienungsanleitung

3 Oktober 2024

Eberle RTR-E 3545 Bedienungsanleitung

2 Oktober 2024

Eberle RTR 9164 Bedienungsanleitung

2 Oktober 2024
