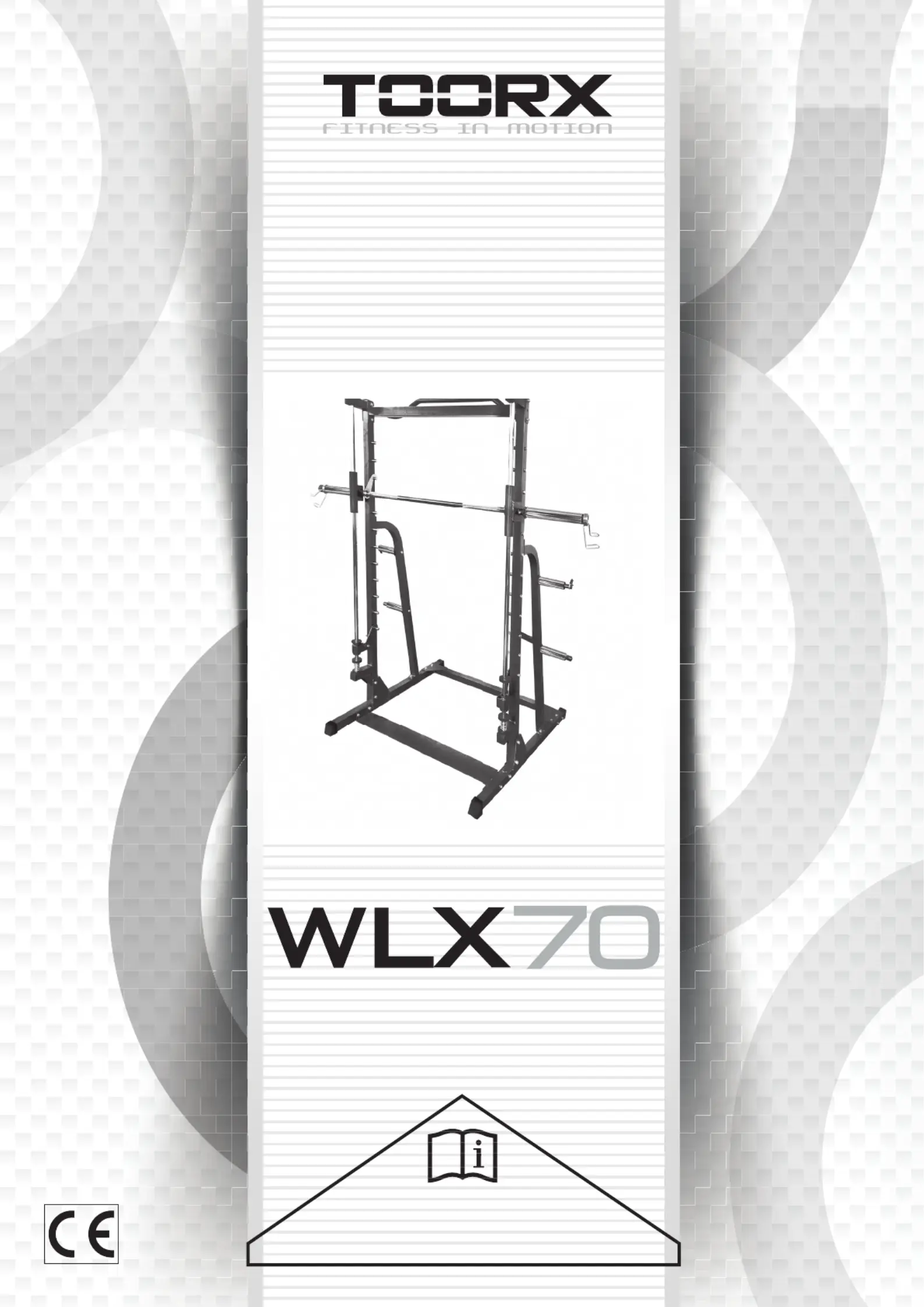

Seite 1/12
Ed : 02/17
INSTRUCTION
Rev : 0000
PART LIST
NUMBER NAME COUNT
1 LEFT BASE FRAME 1
2 RIGHT BASE FRAME 1
3 BACK BEAM FRAME 1
4 LEFT UPRIGHT FRAME 1
5 RIGHT UPRIGHT FRAME 1
6 LEFT OBLIQUE FRAME 1
7 RIGHT OBLIQUE FRAME 1
8 FOOT PLATE 1
9 TOP CROSS FRAME 1
10 GUIDE BAR 2
11 WEIGHT ROD 4
12 WEIGHT CARRIAGE 4
13 LEFT SLIDING TUBE 1
14 RIGHT SLIDING TUBE 1
15 ROUND BAR 24
16 BRACERS 24
17 LEFT BARBELL SLIDING SEAT 1
18 RIGHT BARBELL SLIDING SEAT 1
19 WEIGHT CARRIAGE(LONG) 2
20 BARBELL BAR 1
21 BARBELL ROD SLEEVE 1
22 QUICK CLIP 2
23 LINEAR BEARING 6
24 INTERNAL CIRCLIP 6
25 SPRING 2
26 OBLIQUE SQUARE END CAP 4
27 SQUARE END PLUG 6
28 Φ25 ROUND END PLUG 4
29 Φ30 ROUND END PLUG 4
30 BALL PLUG 6
31 RUBBER CUSHION 4
32 EXPANSION SCREWS 4
33 M10X75 HEX BOLT 4
34 M10X70 HEX BOLT 12
35 M10X20 HEX BOLT 12
36 M10X16 HEX BOLT 32
37 M10X10 SCREWS 6
38 M8X8 SCREWS 2
39 M10 ARC WASHER 8
40 M10 WASHER 72
41 Φ50MM WASHER 4
42 Φ38MM WASHER 2
43 M10 LOCKNUT 12
PART DRAW
