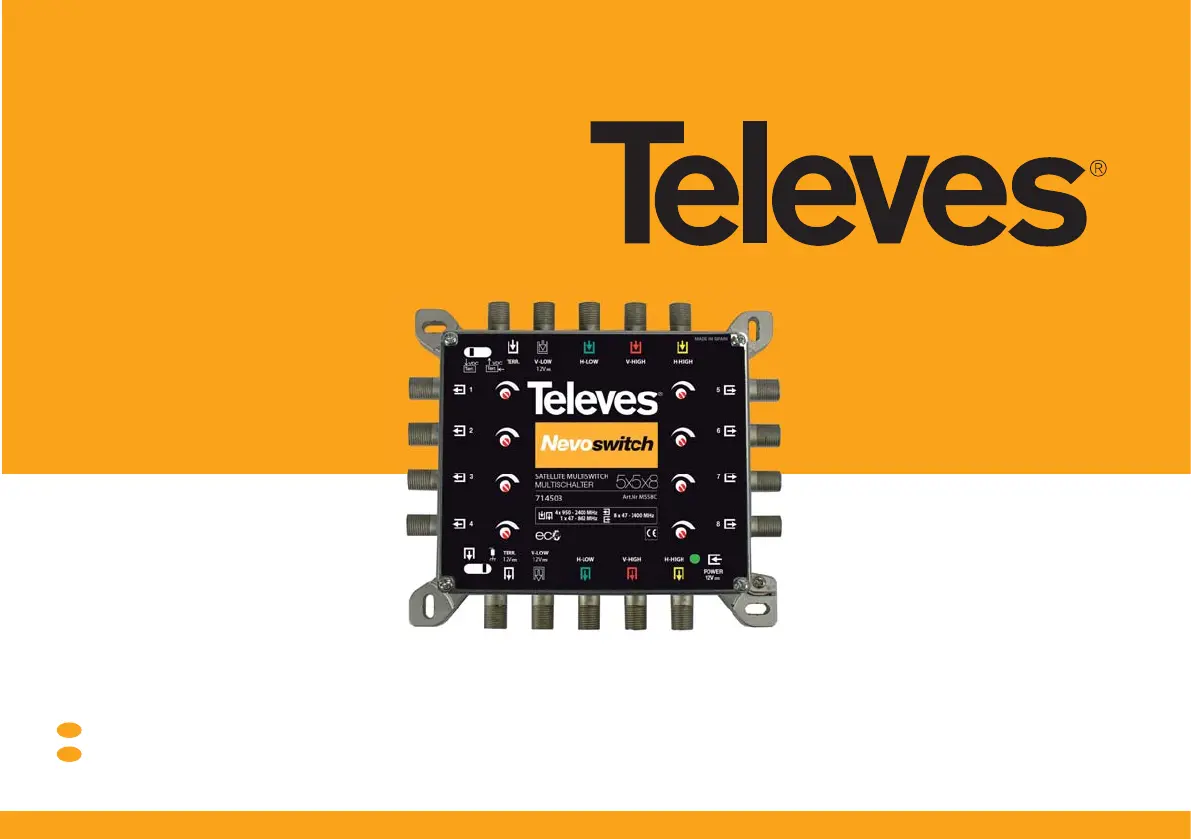

NEVOswitch 5x
NEVOswitch 5x
2
SAT para hacerlo compatible con LNB QUAD.
En el caso de la entrada/salida Ter se puede seleccionar
el sentido de paso de la corriente mediante el switch 1.
Esta gama incorporá el sistema ECO por el cual el consu-
mo de la instalación se reduce a medida que disminuye
el número de usuarios conectados. Incluso el consumo
es 0 A, si no se utiliza alimentación local y no hay ningún
usuario conectado. En este caso para poder ver la señal
Terrestre sería necesario que al menos un usuario estu-
viera alimentando la instalación.
Para un funcionamiento correcto de la instalación es ne-
cesario cargar el paso de las señales con 75 ohmios, para
ello se debe con gurar el switch 2 en la posición en el
último modulo de la cascada.
Permite regular el nivel de salida de cada usuario de ma-
nera individual (opción no disponible en la gama QUAD).
ES
Nueva gama de conmutadores de 5 entradas y múltiples
salidas de usuario, (4…32 según ref. ). Dispone de otras
5 salidas de paso que permiten encadenar varios elemen-
tos ampliando el número de usuarios  nales de la insta-
lación (cascada).
Dispone de las siguientes opciones de alimentación:
- A través del jack de Power DC (12V)
- A través de la línea V-Low (12VDC)
- A través de la entrada o salida de la señal TERR.
- Aplicando entre 12 y 18V en los conectores de salida de
usuario.
El paso de alimentación 12 Vdc es hacia las entradas/sa-
lidas Ter, V-Low, para la alimentación de preampli cado-
res, antenas BOSS, LNB ú otros elementos encadenados
(cascada).
En las referencias QUAD, el multiswitch genera las dife-
rentes combinaciones de tensión y tono hacia la entradas
MSW 5x QUADMSW 5x
EN
New range of input/multiple output switches, (from 4 to 32,
according to reference). It can be used as a cascade element
since it has 5 outputs to connect to other switches and in-
crease the number of users.
It has the following powering options:
- Through the Power DC Jack (12 Vdc)
- Through the V-Low input (12 Vdc).
- Through the TERR input or output.
- Applying 12 /18V at any user output.
12V DC passes through the Terr and V-LOW input/output
to power pre-ampli ers, BOSS antennas, LNB or other ele-
ments (cascade).
The switch can generate the required voltage or voltage +
tone (QUAD references) so it’s compatible with any QUAD
LNB.
The user can select the direction of the current/voltage
through the TERR input/output using the Switch No. 1.
This range of products has been designed with the ECO sys-
tem: as the number of users decreases, the power consump-
tion of the system will decrease as well. When no users are
connected and there’s no local mains, the consumption will
go down to 0A. In this case scenario, to see the DTT signal at
least one user must be connected to the system to power it.
Any signal must balanced to 75 ohms (Switch No. 2) in the
last element of the chain for the proper operation of the
system.
This range allow to control the output signal level of every
user individually. (Not available for the QUAD range).
3
ES
Estos dispositivos complementan la gama anterior de
MSW de forma que se consigue ampliar la instalación a
un mayor número de usuarios optimizando la señal que
le llegaría a cada uno.
En los ampli cadores mediante el switch , podemos ac-
tivar/desactivar el paso de corriente para la alimentación
de preampli cadores, antenas BOSS,…
EN
This range of products has been designed as a complement
to the former MSW range, so any facility can be easily exten-
ded to more users, optimizing every output signal.
The voltage/current can be activated/deactivated in the
MSW ampli ers to power pre-ampli ers, BOSS antennas, etc.
.
MSW 5x Splitter MSW 5x Tap MSW 5x Ampli er
T
Nota / Note:
Switch 1
Switch 2
