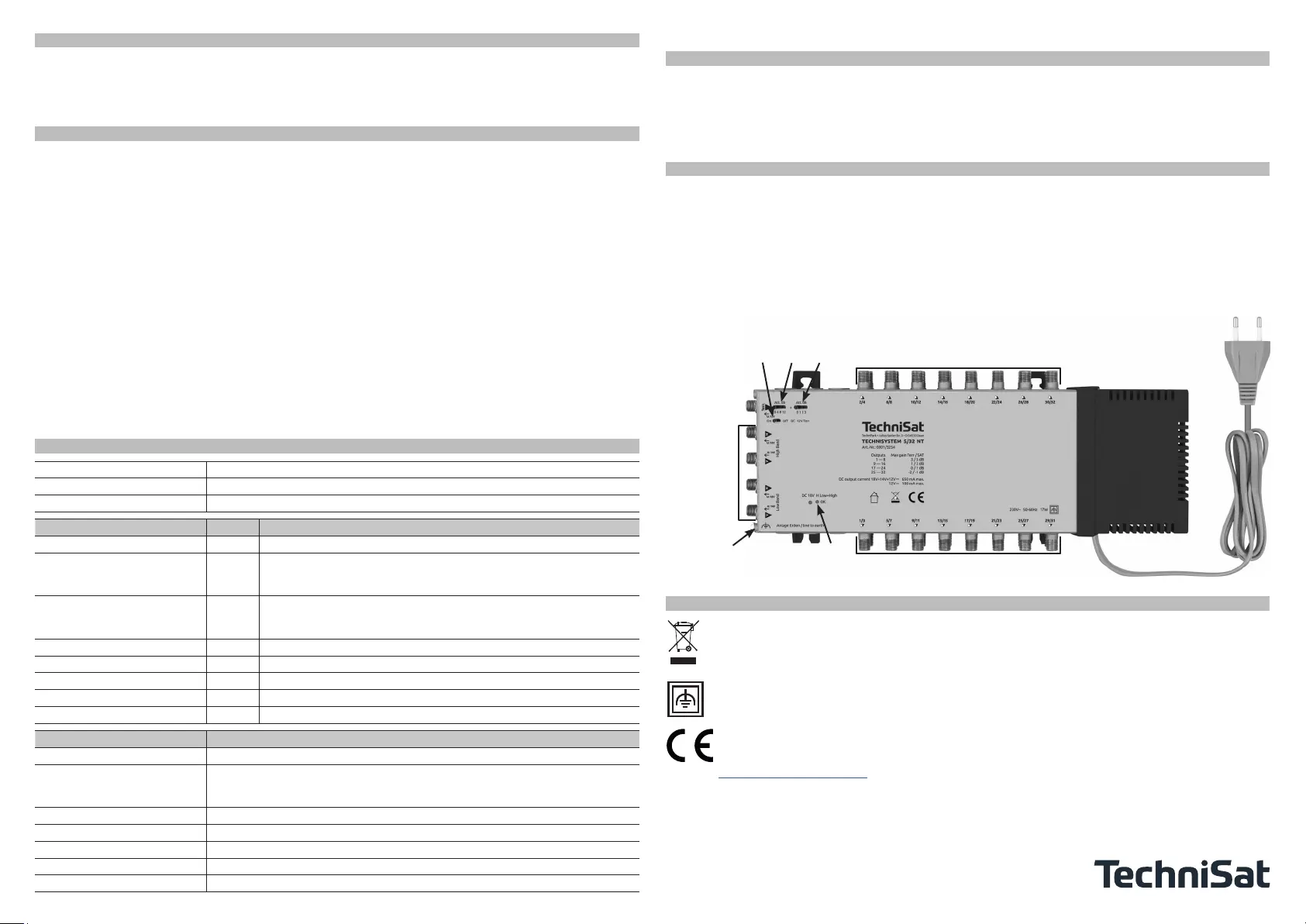

Seite 1/2
1 Produktbeschreibung
Der TECHNISYSTEM 5/32 NT Multischalter ist für den Einsatz in kleinen und mielgroßen SAT- und terrestrischen TV-Vertei-
lungssystemen konzipiert. Er gewährleistet einen unabhängigen Zugang jedes Teilnehmers zu jeder SAT-ZF oder terrestri-
schen Signalen. Er ist nur fßr die Verwendung in Innenräumen vorgesehen.
Das Gehäuse des TECHNISYSTEM 5/32 NT Multischalter erfüllt die Abschirmungsanforderungen gemäß EN50083-2, Klasse A.
Gemäß der Norm ETSI EN 303 354 V.1.1.1: der terrestrische Verstärker entspricht Equipment Type L, selectivity Classification 0.
2 Sicherheitshinweise
• Die Installation des Multischalters muss gemäß IEC60728-11 und nationalen Sicherheitsnormen erfolgen.
• Der Multischalter wird mit einer Netzspannung von 230 V~ betrieben. Diese Spannung ist lebensgefährlich.
• Jegliche Reparaturen müssen von qualifiziertem Personal durchgeführt werden.
• Der Multischalter ist Schutzisoliert und entspricht der Schutzklasse II.
• Entfernen Sie nicht die Abdeckung des Netzteils, ohne das Gerät vom Stromnetz zu trennen.
• Schließen Sie den Multischalter nicht an das Stromnetz an, wenn das Netzkabel oder der Stecker beschädigt ist.
• Schließen Sie den Multischalter erst dann an das Stromnetz an, wenn alle Kabel korrekt angeschlossen sind.
• Die Netzsteckdose muss leicht zugänglich sein.
• Der Multischalter darf keinem Tropf- oder Spritzwasser ausgesetzt werden.
• Der Multischalter darf nicht in der Nähe von Zentralheizungskomponenten, leicht brennbaren Materialien und in Berei-
chen mit hoher Lufeuchtigkeit betrieben werden.
• Wenn der Multischalter lange Zeit in kalter Umgebung auewahrt wurde, muss er mindestens 2 Stunden in einem
warmen Raum auewahrt werden, bevor er an das Stromnetz angeschlossen wird.
• Stecken Sie keine Gegenstände in die Lüungsönungen.
• Die Belüung darf nicht durch Abdecken des Multischalters mit Gegenständen wie Zeitungen, Tischtüchern oder
Vorhängen behindert werden.
• Montieren Sie den Multischalter an nicht brennbaren Flächen oder nicht brennbaren Installationsdose in vertikaler
Position mit dem Netzgerät auf der rechten Seite. Montieren Sie den Multischalter an einem Ort, an dem sich keine
Kinder aualten können.
• Montieren Sie den Multischalter mit einem Freiraum von mindestens 10 cm über, unter und vor dem Gerät.
3 Technische Daten
Model TECHNISYTEM 5/32 NT
Artikel-Nr. 0001/3254
EAN 4019588132543
Parameter Einheit TerrestrikSAT
Frequenzbereich MHz 950 ... 2400 47 ... 862
Verstärkung Ausgang 1-8
Ausgang 9-16
Ausgang 17-24 / 25-32
dB -3 ... 5
-4 ... 3
-5 ... 3 / -6 ... -1
-2 ... 3
-4 ... 1
-5 ... 0 / -6 ... -2
Ausgangspegel Ausgang 1-8
Ausgang 9-16
Ausgang 17-24 / 25-32
dBÂľV 96
96
96 / 96
86
84
82 / 80
Eingangspegel dBµV ≤ 82 (30 Träger/je Träger) ≤ 90 (8 Träger/je Träger)
Verstärkungsregulierung dB 0 -15 (in 1 dB Schrien)
Rauschmaß dB - ≤ 7
Eingangsentkopplung dB ≥ 30 -
Ausgangsentkopplung dB ≥ 30 ≥ 35
Allgemein Wert
Versorgungsspannung Eingänge HL und HH: 18 V; VL und VH: 14 V; Terrestrik: 12 V
Ausgangsstrom der Eingänge 18 V + 14 V + 12 V = ≤ 650 mA
14 V + 12 V = ≤ 500 mA
12 V = ≤ 100 mA
Steuerung der Ausgänge 14/18 V, 0/22 kHz
Versorgungsspannung Gerät 230VAC ¹10 % / 50 ... 60Hz
Leistungsaufnahme 3 W (ohne LNB + Terrestrik) / 17 W (mit max. Last)
Nenntemperaturbereich -20° ... 50° C
Abmessung (B x H x T), Gewicht 333 x 135 x 52 mm, 2,1 kg
4 Installation
Montieren Sie den Multischalter in vertikaler Position mit dem Netzteil auf der rechten Seite. Der Multischalter muss mit
4 Flachkopf-Schrauben mit einem Durchmesser von 4 bis 5 mm befestigt werden - verwenden Sie bei Bedarf passende
DĂźbel. Die Schrauben sind nicht im Lieferumfang enthalten.
Stellen Sie eine Potenzialausgleich (Cu ≥ 4 mm²) an der Erdungsschraube her.❽
Stellen Sie sicher, dass die Versorgungsspannung der Angabe auf dem Gerät entspricht und schließen Sie die Netzleitung
des Multischalter an die Stromversorgung an.❶
5 Betrieb
Das Netzteil des Multischalter versorgt das LNB und den eigenen terrestrischen Verstärker. Die LED signalisiert den ❼
Betrieb des Netzteils. An den SAT-ZF-Eingängen wird das LNB angeschlossen. Verwenden Sie ein Quaro-LNB - Quaro-❷
Switch-LNBs sind nicht geeignet.
Der terrestrische Eingang hat zwei 4-stufige Dämpfungsglieder mit den Werten 0/4/8/12 dB und 0/1/2/3 dB, ❸ ❺ + ❻
deren Gesamtdämpfung ergibt sich durch Addition der beiden Werte ergibt. Eine zusätzliche Fernspeisung am terrestri-
schen Eingang kann mit dem Schalter abgeschaltet werden.❚
Die an den Ausgängen ❾ angeschlossenen Empfangsgerät erhalten die Sat-ZF-Ebenen durch ihre Steuerspannung (14/18V,
0/22kHz). Parallel liegen die terrestrischen Signale an wenn eingespeist.
6 Rechtliche Hinweise
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2012/19/EU DES EURO-
PÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte – fachgerecht
entsorgt werden. Bie geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorge-
sehenen öentlichen Sammelstellen ab.
Das Gerät ist doppelt vom Netz isoliert und verfßgt ßber eine funktionale Erdung.
Das Gerät trägt das CE-Zeichen.
Hiermit erklärt TechniSat, dass der Funkanlagentyp TECHNISYSTEM 5/32 NT der Richtlinie 2014/53/EU ent-
spricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfßgbar:
hp://konf.tsat.de/?ID=24486
Änderungen und Druckfehler vorbehalten. Stand 09/22
Abschri und Vervielfältigung nur mit Genehmigung des Herausgebers.
TechniSat ist eine eingetragene Marke der
TechniSat Digital GmbH ¡ Julius-Saxler-Str. 3 ¡ D-54550 Daun
❶
❷
❸
❺❹ ❻
❼
❽
❞
❞
1 Product description
The TECHNISYSTEM 5/32 NT multi-switch is designed for use in small and medium-sized SAT and terrestrial TV distribu-
tion systems. It ensures independent access of each subscriber to each SAT IF or terrestrial signal. It is intended for indoor
use only.
The housing of the TECHNISYSTEM 5/32 NT multi-switch meets the shielding requirements according to EN50083-2, class A.
According to the standard ETSI EN 303 354 V.1.1.1, TERR TV band amplier type is Launch, selectivity classication 0.
2 Safety instructions
• Installation of the multi-switch must be done according IEC60728-11 and national safety standards.
• The multi-switch is powered from mains 230 V~. This voltage is dangerous to life.
• Any repairs must be done by a skilled personnel.
• The multi-switch is double isolated from the mains 230 V~.
• Do not remove the cover of the power supply section, without disconnecting the unit from the mains supply.
• Do not plug the multi-switch into the mains supply if the power cord or plug is damaged.
• Do not plug the multi-switch into the mains supply until all cables have been connected correctly.
• The mains socket must be easily accessible.
• The multi-switch shall not be exposed to dripping or splashing water.
• Avoid placing multi-switch next to central heating components, near highly combustible materials and in areas of high
humidity.
• If the multi-switch has been kept in cold conditions for a long time, keep it in a warm room no less than 2 hours
before plugging into the mains.
• Do not insert any objects into ventilation openings.
• The ventilation should not be impeded by covering the multi-switch with items, such as newspapers, table-cloths,
curtains.
• Mount the multi-switch on not flammable wall or in not flammable installation box in vertical position with power
supply unit on the right side. Mount in locations where children not likely to be present.
• From top, front and boom of installed multi-switch must be at least 10 cm free space.
3 Technical data
Model TECHNISYSTEM 5/32 NT
Item no. 0001/3254
EAN 4019588132543
Parameter Unit TerrestrialSAT
Frequency range MHz 950 ... 2400 47 ... 862
Gain Output 1-8
Output 9-16
Output 17-24 / 25-32
dB -3 ... 5
-4 ... 3
-5 ... 3 / -6 ... -1
-2 ... 3
-4 ... 1
-5 ... 0 / -6 ... -2
Level Output 1-8
Output 9-16
Output 17-24 / 25-32
dBÂľV 96
96
96 / 96
86
84
82 / 80
Input level dBµV ≤ 82 (30 carrier/each carrier) ≤ 90 (8 carrier/each carrier)
Gain control dB 0 15 (in 1 dB steps)
Noise figure dB - ≤ 7
Input decoupling dB ≥ 30 -
Output decoupling dB ≥ 30 ≥ 35
General Value
Supply voltage inputs HL and HH: 18 V; VL and VH: 14 V; Terrestrial: 12 V
Output current of inputs 18 V + 14 V + 12 V = ≤ 700 mA
14 V + 12 V = ≤ 500 mA
12 V = ≤ 100 mA
Control of the outputs 14/18 V, 0/22 kHz
Supply voltage unit 230VAC Âą10 % / 50 ... 60Hz
Power consumption 3 W (without LNB + Terrestrial) / 17 W (with max. load)
Rated temperature range -20° ... 50° C
Dimension (B x H x T), Weight 333 x 135 x 52 mm, 2,1 kg
4 Installation
Mount the multi-switch in a vertical position with the power supply unit on the right-hand side. The multi-switch must be
fixed with 4 flat-head screws with a diameter of 4 to 5 mm - use suitable dowels if necessary. The screws are not included
in the scope of delivery.
Establish equipotential bonding (Cu ≥ 4 mm²) at the earthing screw ❽.
Make sure that the supply voltage corresponds to the specication on the unit and connect the mains cable of the mul-
ti-switch to the power supply.❶
5 Operation
The power supply unit of the multi-switch supplies the LNB and the terrestrial amplifier. The LED signals the operation of ❼
the power supply unit. The LNB is connected to the SAT IF inputs . Use a quad LNB - quad-switch LNBs are not suitable.❷
The terrestrial input has two 4-stage aenuators with the values 0/4/8/12 dB and 0/1/2/3 dB, whose total ❸ ❺ + ❻
aenuation is obtained by adding the two values. An additional remote feed at the terrestrial input can be switched o
with switch .❚
The receivers connected to the outputs receive the satellite IF levels through their control voltage (14/18V, 0/22kHz). ❞
The terrestrial signals are connected in parallel when fed in.
6 Legal notice
Electronic equipment must not be disposed of in domestic waste. According to directive 2012/19/EC OF THE
EUROPEAN PARLIAMENT AND COUNCIL of 4 July 2012 on waste electrical and electronic equipment, it must be
disposed of professionally. At the end of its service life, take this device for disposal at a designated public col-
lection point.
Equipment is double insulated from the mains, with functional earthing.
Your device is CE approved and meets all necessary EU standards.
TechniSat hereby declares that the radio equipment type TECHNISYSTEM 5/32 NT complies with Directive
2014/53/EU. The full text of the EU Declaration of Conformity is available at the following Internet address:
hp://konf.tsat.de/?ID=24486
Subject to changes and printing errors. Status 09/22
Reproduction and copies are only allowed with the consent of the publisher.
TechniSat is a registered trademark of
TechniSat Digital GmbH ¡ Julius-Saxler-Str. 3 ¡ D-54550 Daun
❶
❷
❸
❺❹ ❻
❼
❽
❞
❞
