安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、電気製品はすべて、
まちがった使いかたをすると、火災などにより人身事故になることがあり危険で
す。事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
この「安全のために」の注意事項をよくお読みください。
故障したら使わない
動作がおかしくなったり、破損しているのに気づいたら、すぐにお買い上げ店ま
たはソニーの相談窓口にご相談ください。
万一、異常が起きたら
カメラから取りはずす
お買い上げ店またはソニーの相談窓口に相談する
変な音・におい
がしたら、
煙が出たら
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となります。万一、水や異物が入っ
たときは、すぐにスイッチを切り、お買い上げ店またはソニーの相談窓
口にご相談ください。
下記の注意事項を守らないと、
けがをしたり
周辺の家財に損害を与えることがあります。
内部を開けない
感電の原因となることがあります。
内部の点検や修理はお買い上げ店またはソニーの相談窓口にご相談く
ださい。
湿気やほこり、油煙、湯気の多い場所や直射日光のあたる場所には
置かない
故障の原因となります。
落としたりぶつけたりしない
故障の原因となります。
主な特長
本機は、スマートアクセサリーターミナル搭載のカメラで使用できます。
カメラの取扱説明書をご覧いただき、お使いのカメラがスマートアクセサリー
ターミナル対応機種かご確認ください。
ステレオ（Middle-Side）方式の採用により、臨場感あふれる録音ができます。
収音対象により指向角（音の広がり感）を90度と120度の2段階に切り換えること
ができます。
取り扱い上のご注意
端子部の破損防止のためにも、本機を持ち歩く際は、カメラから取りはずして付
属のキャリングケースに入れてください。
端子部を直接手で触らないでください。
マイクロホンは精密機器です。落としたり、たたいたり、強い衝撃を与えないで
ください。
高温多湿の場所での使用、保存は避けてください。
屋外使用するときは、雨や海水にぬれないようにしてください。
動画撮影中はカメラやレンズの作動音、操作音などが記録されてしまうことがあ
ります。
使用中にマイクロホンに触れると、ノイズとして録音されてしまいます。髪の毛
や帽子などが触れないようにご注意ください。
録音中に指向角を切り換えると、ノイズが入ることがあります。
マイクを持ってカメラを持ち運ばないでください。マイクが破損したり、カメラ
が落下する恐れがあります。
各部の名前
固定ネジ
端子部
ご注意
直接手で触れないでください。
指向主軸角切り換えスイッチ
収音する対象により切り換えます。
90° 広がり感の少ない音源や遠くの音を収音するとき
（会話やソロ演奏など）
120° 広がり感のある音源や近くの音を収音するとき
（コンサートや演劇など）
上の表の内容は目安です。
お客様の好みに合わせて切り換えてください。
ウインドスクリーン
マイクにかぶせて使用することにより、風や息が直接あたるときに発生する
“ボコボコ”という雑音を減らします。
ご注意
水洗いはできません。
濡れた場合は自然乾燥させてください。
使いかた
本機をカメラに取り付けると、自動的に内蔵マイクから外付けマイクに切り替わ
ります。
取り付け後、お好みに合わせて指向主軸角切り換えスイッチを切り換えてご使用
ください。
取り付けかた（イラスト）
1 カメラの電源をオフにして、カメラのスマートアクセサリー
ターミナルと端子部の位置を合わせて、取り付ける。
2 固定ネジを LOCK 方向にまわし、カメラにしっかり固定する。
取り外しかた
カメラの電源をオフにし、取り付けるときと逆の手順で取りはず
す。
主な仕様
形式 ステレオ（Middle-Side）方式
指向特性 90/120指向性切り換え（イラスト参照）
使用温度 0℃∼ 40℃
保存温度 −20℃∼ +60℃
外形寸法 約72.8×50.2×27 mm（最大突起部を除く）
質量 約40 g
同梱物
ステレオマイクロホン（1）、ウインドスクリーン（1）、
キャリングケース（1）、印刷物一式
仕様および外観は、改良のため予告なく変更することがありますが、ご了承くださ
い。
はソニー株式会社の商標です
保証書とアフターサービス
保証書
この製品には保証書が添付されていますので、お買い上げの際お買い上げ店でお
受け取りください。
所定事項の記入および記載内容をお確かめのうえ、大切に保存してください。
保証期間は、お買い上げ日より1年間です。
アフターサービス
調子が悪いときはまずチェックを
この取扱説明書をもう一度ご覧になってお調べください。
それでも具合が悪いときは
ソニーの相談窓口にご相談ください。
ご相談になるときは、次のことをお知らせください。
品名：ECM-SST1
故障の状態：できるだけ詳しく
お買い上げ日
保証期間中の修理は
保証書の記載内容に基づいて修理させていただきます。
詳しくは保証書をご覧ください。
下記の注意事項を守らないと、
火災・感電により大けがの原因
となります。
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、火災や人身事故
になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかた
を示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いく
ださい。お読みになったあとは、いつでも見られるところに必ず保管してくだ
さい。
取扱説明書 /Operating Instructions/Mode d’emploi/
Bedienungsanleitung/Manual de instrucciones/
Gebruiksaanwijzing/Bruksanvisning/Istruzioni per l’uso/
Manual de instruções/ /
/ / /
ECM-SST1
ステレオマイクロホン
/
Stereo Microphone/
Microphone stéréo/
Стереомикрофон/
© 2010 Sony Corporation Printed in China
4-187-786-11 (1)
2
警告表示の意味
取扱説明書および製品では、次のような表示をしています。表示の内容をよく
理解してから本文をお読みください。
この表示の注意事項を守らないと、火災・感電などにより死亡
や大けがなど人身事故の原因となります。
注意を促す記号 行為を禁止する記号
この表示の注意事項を守らないと、感電やその他の事故により
けがをしたり周辺の家財に損害を与えたりすることがありま
す。
Before operating this unit, please read this manual thoroughly and retain
it for future reference.
WARNING
To reduce the risk of re or electric shock,
1) do not expose the unit to rain or moisture.
2) do not place objects lled with liquids, such as vases, on the apparatus.
For the Customers in Europe
Disposal of Old Electrical & Electronic Equipment
(Applicable in the European Union and other
European countries with separate collection systems)
is symbol on the product or on its packaging indicates
that this product shall not be treated as household
waste. Instead it shall be handed over to the applicable
collection point for the recycling of electrical and
electronic equipment. By ensuring this product is disposed
of correctly, you will help prevent potential negative
consequences for the environment and human health,
which could otherwise be caused by inappropriate waste
handling of this product. e recycling of materials will
help to conserve natural resources. For more detailed
information about recycling of this product, please contact
your local Civic Oce, your household waste disposal
service or the shop where you purchased the product.
< Notice for the customers in the countries
applying EU Directives >
e manufacturer of this product is Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japan. e Authorized Representative for
EMC and product safety is Sony Deutschland GmbH, Hedelnger Strasse
61, 70327 Stuttgart, Germany. For any service or guarantee matters please
refer to the addresses given in separate service or guarantee documents.
Features
is microphone is designed to be used with a camera equipped with a
Smart Accessory Terminal. Refer to the instruction manual of your camera
and check that your camera is compatible with the Smart Accessory
Terminal.
e stereo (Middle-Side) system enables natural sound pick-up,
delivering a stereo sound image with superb clarity.
e pick up pattern (aecting the soundstage width) can be set to 90° or
120° according to the sound source.
Precautions
To protect the connector from damage when carrying the
microphone, remove the microphone from the camera and put it
in the supplied carrying case.
Do not touch the connector.
e microphone is a precision instrument. Do not drop, hit or apply
excessive shock to it.
Keep the microphone away from high temperatures and humidity.
When using the microphone outside, be careful not to get it wet with
rain or seawater.
During movie recording, operation noises or beeps from the camera or
lens may be recorded.
If you touch the microphone during recording, noise will be recorded.
Be careful not to touch the microphone, especially with your hair, head
attire, etc.
If you change the pickup pattern switch setting of the microphone
during recording, noise may occur.
Do not hold the camera only by the microphone. e microphone may
be damaged or camera may fall.
Identifying the Parts
Lock screw
Connector
Notes
Do not touch the connector.
Pickup pattern switch
Set according to the sound source.
90° When picking up a sound with a narrow soundstage, or a
distant sound (conversation, solo instruments, etc.)
120° When picking up a sound with a wide soundstage, or a nearby
sound (concert, theatrical performance, etc.)
Refer to the above table as a rough standard.
Choose the pickup pattern depending on your preference.
Wind screen
Place on the microphone to reduce popping noise caused by wind or
breath.
Notes
Do not wash the wind screen in water.
If the wind screen gets wet, let it dry naturally.
Using the Microphone
When the microphone is attached to the camera, the camera automatically
switches from built-in microphone to external microphone.
Aer attaching the microphone, change the pickup pattern switch
depending on your preference.
To attach microphone (See illustration .)
1 Turn o the power of the camera. Align the connector of
the microphone with the Smart Accessory Terminal on
the camera and attach the microphone.
2 Rotate the lock screw of the microphone to the LOCK
direction.
To detach the microphone
Turn o the power of the camera and then detach the
microphone by following the attaching procedure in
reverse.
Specications
Type Stereo (Middle-Side) system
Pickup pattern 90° / 120° pickup pattern switching
(See illustration .)
Operating temperature 0 °C to 40 °C (32 °F to 104 °F)
Storage temperature –20 °C to +60 °C (-4 °F to +140 °F)
Dimensions Approx. 72.8 × 50.2 × 27 mm
(2 7/8 × 2 × 1 1/8 in.)
(excluding the projecting parts)
Mass Approx. 40 g (1.5 oz)
Included items Stereo microphone (1), Wind screen (1),
Carrying case (1), Set of printed documentation
Design and specications are subject to change without notice.
is a trademark of Sony Corporation.
is mark indicates the Smart Accessory Terminal System for use with
Sony Interchangeable Lens Digital Camera. Interchangeable Lens Digital
Cameras and accessories equipped with this system are designed to make
eective recording simple.
本機は、ソニー（株）のレンズ交換式デジタルカメラのスマートアクセサ
リーターミナルに対応しています。このシステムを搭載したレンズ交換
式デジタルカメラとアクセサリーを組み合わせることにより、目的に合
わせた効果的な撮影が簡単に行えます。
1
Avant d’utiliser ce produit, prière de lire attentivement ce mode d’emploi
et de le conserver pour toute référence future.
AVERTISSEMENT
Pour réduire les risques d’incendie ou d’électrocution,
1) n’exposez l’appareil à la pluie ou à l’humidité ;
2) ne placez pas d’objets remplis de liquides (vases, etc.) sur l’appareil.
Pour les clients en Europe
Traitement des appareils électriques et électroniques
en n de vie (Applicable dans les pays de l’Union
Européenne et aux autres pays européens disposant
de systèmes de collecte sélective)
Ce symbole, apposé sur le produit ou sur son emballage,
indique que ce produit ne doit pas être traité avec les
déchets ménagers. Il doit être remis à un point de collecte
approprié pour le recyclage des équipements électriques et
électroniques. En s’assurant que ce produit est bien mis au
rebut de manière appropriée, vous aiderez à prévenir les
conséquences négatives potentielles pour l’environnement
et la santé humaine. Le recyclage des matériaux aidera à
préserver les ressources naturelles. Pour toute information
supplémentaire au sujet du recyclage de ce produit, vous
pouvez contacter votre municipalité, votre déchetterie ou le
magasin où vous avez acheté le produit.
< Avis aux consommateurs des pays appliquant les
Directives UE >
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-
ku Tokyo, 108-0075 Japon. Le représentant agréé pour la compatibilité
électromagnétique et la sécurité du produit est Sony Deutschland GmbH,
Hedelnger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question
relative à la garantie ou aux réparations, reportez-vous à ľadresse que
vous trouverez dans les documents ci-joints, relatifs à la garantie et aux
réparations.
Caractéristiques
Ce microphone est conçu pour les appareils photo présentant une
connectique pour accessoires. Reportez-vous au mode d’emploi de votre
appareil photo et assurez-vous que votre appareil photo présente une
connectique pour accessoires.
Le système stéréo (Middle-Side) permet une prise de son naturelle et
ore un son stéréo d’une clarté exceptionnelle.
L’angle de prise de son (qui détermine la largeur de la plage sonore) peut
être réglé sur 90° ou 120° selon la source sonore.
Précautions
Pour ne pas endommager le connecteur lorsque vous portez le
microphone, retirez le microphone de l’appareil photo et rangez-
le dans l’étui fourni.
Ne touchez pas le connecteur.
Le microphone est un instrument de précision. Ne le laissez pas tomber,
ne le cognez pas et ne l’exposez pas à des chocs.
Rangez le microphone à l’abri des températures et d’une humidité
élevées.
Si vous utilisez le microphone en plein air, protégez-le de la pluie ou de
l’eau de mer.
Pendant la prise de vue, les bruits de fonctionnement ou les bips de
l’appareil photo ou de l’objectif peuvent être enregistrés.
Si vous touchez le microphone pendant la prise de vue, le bruit
produit sera enregistré. Veillez à ne pas toucher le microphone et faites
particulièrement attention aux cheveux, parures de tête, etc.
Si vous changez l’angle de prise de son du microphone pendant la prise
de vue un bruit peut être audible.
Ne tenez pas l’appareil photo par le microphone. Le microphone pourrait
être endommagé ou l’appareil photo tomber.
Identication des éléments
Vis de blocage
Connecteur
Remarques
Ne touchez pas le connecteur.
Commutateur d’angle de prise de son
Réglez-le selon la source sonore.
90° Prise de son sur une plage sonore étroite ou à distance
(conversation, instruments en solo, etc.)
120° Prise de son sur une plage large ou à proximité
(concert, représentation théâtrale, etc.)
Les indications ci-dessus sont approximatives.
Choisissez l’angle selon vos préférences.
Bonnette antivent
Posez-la sur le microphone pour réduire le bruit de soue causé par le
vent ou la respiration.
Remarques
Ne lavez pas la bonnette antivent dans l’eau.
Si la bonnette antivent devait être mouillée, laissez-la sécher
naturellement.
Utilisation du microphone
Lorsque le microphone est xé à l’appareil photo, l’appareil photo se règle
automatiquement sur le microphone externe et le microphone intégré est
désactivé.
Après avoir xé le microphone, changez l’angle de prise de son selon vos
préférences.

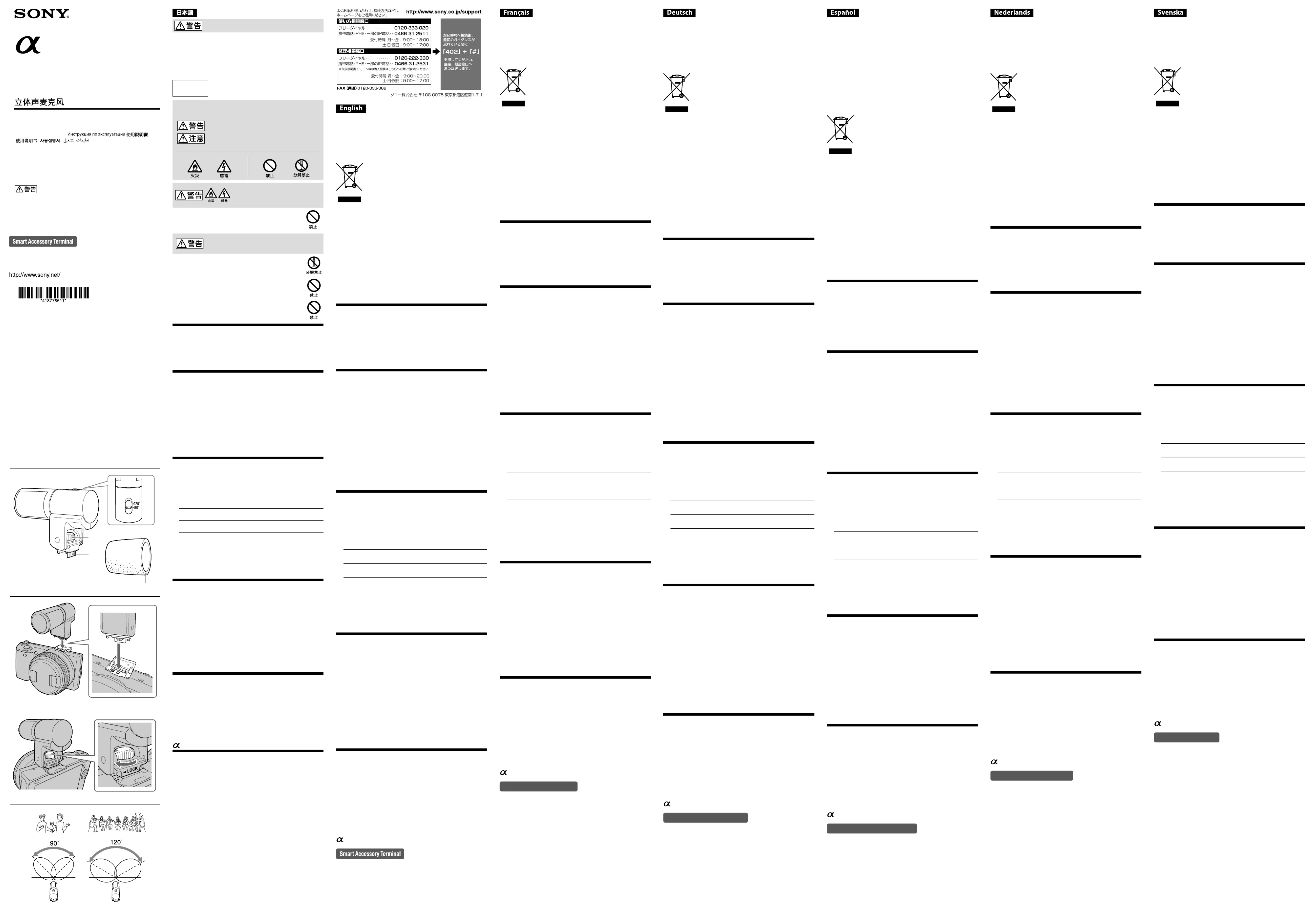

Pour xer le microphone (Voir l’illustration .)
1 Éteignez l’appareil photo. Alignez le connecteur du
microphone sur la connectique pour accessoires de
l’appareil photo et xez le microphone.
2 Tournez la vis de blocage du microphone dans le sens de
LOCK.
Pour détacher le microphone
Éteignez l’appareil photo et détachez le microphone en
procédant inversement au montage.
Spécications
Type Système stéréo (Middle-Side)
Angle de prise de son Commutation de l’angle 90° / 120°
(Voir l’illustration .)
Température de fonctionnement 0 °C à 40 °C (32 °F à 104 °F)
Température d’entreposage -20 °C à +60 °C (-4 °F à +140 °F)
Dimensions Environ 72,8 × 50,2 × 27 mm
(2 7/8 × 2 × 1 1/8 po.)
(parties saillantes non comprises)
Poids Environ 40 g (1,5 oz)
Articles inclus Microphone stéréo (1), Bonnette
antivent (1), Étui de transport (1), Jeu de
documents imprimés
La conception et les spécications peuvent être modiées sans préavis.
est une marque commerciale de Sony Corporation.
Connectique pour accessoires
Cette marque indique les systèmes de connectique pour accessoires
pouvant être utilisés avec les appareils photo à objectif interchangeable
Sony. Les appareils photo à objectif interchangeable et accessoires pourvus
de ce système sont destinés à faciliter l’enregistrement.
Vor dem Betrieb dieses Geräts lesen Sie bitte diese Anleitung gründlich
durch und bewahren sie zum Nachschlagen auf.
ACHTUNG
Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden,
1) setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus,
2) stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B.
Vasen, auf das Gerät.
Für Kunden in Europa
Entsorgung von gebrauchten elektrischen und
elektronischen Geräten (anzuwenden in den Ländern
der Europäischen Union und anderen europäischen
Ländern mit einem separaten Sammelsystem für
diese Geräte)
Das Symbol auf dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern an einer
Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen dieses Produkts
schützen Sie die Umwelt und die Gesundheit Ihrer
Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Materialrecycling hil,
den Verbrauch von Rohsto en zu verringern. Weitere
Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem Geschä, in dem Sie das
Produkt gekau haben.
< Hinweis für Kunden in Ländern, in denen EU-
Richtlinien gelten >
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075, Japan. Autorisierter Vertreter für EMV und
Produktsicherheit ist die Sony Deutschland GmbH, Hedelnger Strasse
61, 70327 Stuttgart, Deutschland. Für Fragen im Zusammenhang mit
Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten
Kundendienst- oder Garantieunterlagen genannten Adressen.
Merkmale
Dieses Mikrofon ist zur Verwendung mit einer Kamera ausgelegt,
die einen multifunktionalen Zubehör-Schuh hat. Beachten Sie die
Gebrauchsanleitung Ihrer Kamera und prüfen Sie, ob die Kamera mit dem
multifunktionalen Zubehör-Schuh kompatibel ist.
Das Stereosystem (Mitte-Seite) erlaubt natürlich klingende Tonaufnahme
und liefert ein Stereoklangbild mit hervorragender Schärfe.
Die Aufnahmecharakteristik (die die Klangbildbreite beeinusst) kann
entsprechend der Tonquelle auf 90° oder 120° eingestellt werden.
Vorsichtsmaßregeln
Um das Anschlussteil beim Tragen des Mikrofons vor
Beschädigung zu schützen, nehmen Sie das Mikrofon von der
Kamera ab und setzen es in den mitgelieferten Transportbehälter.
Berühren Sie nicht das Anschlussteil.
Das Mikrofon ist ein Präzisionsgerät. Lassen Sie es nicht fallen
oder an Gegenstände anstoßen und schützen Sie es vor extremen
Erschütterungen.
Halten Sie das Mikrofon von hohen Temperaturen und Lufeuchtigkeit
fern.
Bei Verwendung im Freien achten Sie darauf, dass das Mikrofon nicht
durch Regen oder Meerwasser nass wird.
Bei Filmaufnahme können Betriebsgeräusche der Kamera oder des
Objektivs ebenfalls aufgenommen werden.
Wenn Sie das Mikrofon während der Aufnahme berühren, wird ein
Berührungsgeräusch aufgenommen. Achten Sie darauf, nicht das
Objektiv zu berühren, insbesondere mit Haaren, Kopekleidung usw.
Wenn Sie die Aufnahmecharakteristik-Schaltereinstellung des Mikrofons
während der Aufnahme ändern, kann ein Geräusch aufgenommen
werden.
Halten Sie die Kamera nur nicht allein an dem Mikrofon. Das Mikrofon
könnte beschädigt werden, oder die Kamera kann herunterfallen.
Identikation der Teile
Verriegelungsschraube
Anschlussteil
Hinweise
Berühren Sie nicht das Anschlussteil.
Aufnahmecharakteristik-Schalter
Entsprechend der Tonquelle einstellen.
90° Bei Aufnahme von Ton mit einem schmalen Klangbild oder
einem entfernten Ton (Gespräche, Soloinstrumente usw.)
120° Bei Aufnahme von Ton mit einem breiten Klangbild oder
einem nahen Ton (Konzerte, eaterauührungen usw.)
Richten Sie sich generell nach der obigen Tabelle.
Wählen Sie die Aufnahmecharakteristik nach Wunsch.
Windschutz
Dieses Teil kann am Mikrofon angebracht werden, um
Knistergeräusche durch Wind oder Atem zu verringern.
Hinweise
Waschen Sie den Windschutz nicht in Wasser.
Wenn der Windschutz nass wird, lassen Sie ihn natürlich trocknen.
Verwendung des Mikrofons
Wenn das Mikrofon an der Kamera angebracht wird, schaltet die Kamera
automatisch vom eingebauten Mikrofon auf das externe Mikrofon um.
Wählen Sie nach dem Anbringen des Mikrofons die
Aufnahmecharakteristik nach Wunsch.
Zum Anbringen des Mikrofons
(Siehe Abbildung .)
1 Schalten Sie die Stromversorgung der Kamera aus.
Richten Sie das Anschlussteil des Mikrofons mit dem
Smultifunktionalen Zubehör-Schuh an der Kamera aus
und bringen Sie das Mikrofon an.
2 Stellen Sie Verriegelungsschraube des Mikrofons auf die
Richtung LOCK.
Zum Abnehmen des Mikrofons
Schalten Sie die Kamera aus und nehmen dann das
Mikrofon ab, indem Sie die Schritte zum Anbringen in
umgekehrter Reihenfolge ausführen.
Technische Daten
Typ Stereosystem (Mitte-Seite)
Aufnahmecharakteristik 90° / 120° Aufnahmecharakteristik-
Umschaltung (Siehe Abbildung .)
Betriebstemperatur 0 °C bis 40 °C
Lagertemperatur –20 °C bis +60 °C
Abmessungen Ca. 72,8 × 50,2 × 27 mm
(ohne vorstehende Teile)
Gewicht Ca. 40 g
Mitgeliefertes Zubehör Stereomikrofon (1), Windschutz (1),
Transportbehälter (1), Anleitungen
Änderungen bei Design und technischen Daten bleiben ohne vorherige
Ankündigung vorbehalten.
ist ein Warenzeichen der Sony Corporation.
Multifunktionaler Zubehör-Schuh
Diese Kennzeichnung weist auf das System multifunktionaler Zubehör-
Schuh zur Verwendung mit Digitalkameras mit Wechselobjektiv von Sony
hin. Digitalkameras mit Wechselobjektiv und Zubehörteile, die mit diesem
System ausgestattet sind, sind darauf ausgelegt, eektive Aufnahme sehr
einfach zu machen.
Antes de poner en funcionamiento esta unidad, lea detalladamente todo
este manual y guárdelo para poderlo consultar en el futuro.
Nombre del producto: Micrófono estéreo
Modelo: ECM-SST1
POR FAVOR LEA DETALLADAMENTE ESTE MANUAL DE
INSTRUCCIONES ANTES DE CONECTAR Y OPERAR ESTE EQUIPO.
RECUERDE QUE UN MAL USO DE SU APARATO PODRÍA ANULAR
LA GARANTÍA.
ADVERTENCIA
Para reducir el riesgo de incendios o descargas eléctricas,
1) no exponga la unidad a la lluvia o la humedad.
2) no coloque sobre el aparato objetos que contengan líquidos, como, por
ejemplo, jarrones.
Para los clientes en Europa
Tratamiento de los equipos eléctricos y electrónicos
al nal de su vida útil (aplicable en la Unión Europea y
en países europeos con sistemas de recogida selectiva
de residuos)
Este símbolo en el equipo o el embalaje indica que el
presente producto no puede ser tratado como residuos
domésticos normales, sino que debe entregarse en el
correspondiente punto de recogida de equipos eléctricos y
electrónicos. Al asegurarse de que este producto se desecha
correctamente, Ud. ayuda a prevenir las consecuencias
negativas para el medio ambiente y la salud humana que
podrían derivarse de la incorrecta manipulación en el
momento de deshacerse de este producto. El reciclaje de
materiales ayuda a conservar los recursos naturales. Para
recibir información detallada sobre el reciclaje de este
producto, póngase en contacto con el ayuntamiento, el
punto de ecogida más cercano o el establecimiento donde
ha adquirido el producto.
< Aviso para los clientes de países en los que se
aplican las directivas de la UE >
El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-
ku Tokyo, 108-0075, Japón. El representante autorizado en lo referente
al cumplimiento de la directiva EMC y a la seguridad de los productos
es Sony Deutschland GmbH, Hedelnger Strasse 61, 70327 Stuttgart,
Alemania. Para resolver cualquier asunto relacionado con el soporte
técnico o la garantía, consulte las direcciones que se indican en los
documentos de soporte técnico y garantía suministrados por separado.
Características
Este micrófono está diseñado para utilizarse con una cámara equipada con
un terminal de accesorios inteligente. Consulte el manual de instrucciones
de su cámara y compruebe si es compatible con el terminal de accesorios
inteligente.
El sistema estéreo (Centro-lateral) permite la captación de sonido
natural, proporcionando una imagen de sonido estéreo con espléndida
claridad.
El patrón de captación (que afecta la anchura del escenario sonoro)
podrá ajustarse a 90° o 120° de acuerdo con la fuente del sonido.
Precauciones
Para proteger el conector contra daños cuando transporte el
micrófono, retírelo de la cámara y colóquelo en la funda de
transporte suministrada.
No toque el conector.
El micrófono es un instrumento de precisión. No lo deje caer, no lo
golpee, ni lo someta a golpes excesivos.
Mantenga el micrófono alejado de temperatura y humedad altas.
Cuando utilice el micrófono en exteriores, tenga cuidado de que no se
humedezca con la lluvia ni con el agua del mar.
Durante la grabación de una película, es posible que se graben ruidos de
operación o pitidos de la cámara o del objetivo.
Si toca el micrófono durante la grabación, se grabará ruido. Tenga
cuidado de no tocar el micrófono, especialmente con su pelo, atavíos
para la cabeza, etc.
Si cambia el ajuste del selector de patrón de captación del micrófono
durante la grabación, es posible que se produzca ruido.
No sujete la cámara solamente por el micrófono. El micrófono podría
dañarse o la cámara podría caer.
Identicación de partes
Tornillo de bloqueo
Conector
Notas
No toque el conector.
Selector de patrón de captación
Ajústelo de acuerdo con la fuente de sonido.
90° Para captar un sonido con un escenario sonoro angosto, o un
sonido distante (conversación, instrumentos solistas, etc.)
120° Para captar un sonido con un escenario sonoro amplio, o un
sonido cercano (concierto, representación teatral, etc.)
Consulte la tabla de arriba como norma aproximada.
Elija el patrón de captación de acuerdo con sus gustos.
Parabrisas
Colóquelo en el micrófono para reducir el ruido causado por el viento
o el aliento.
Notas
No lave el parabrisas en agua.
Si el parabrisas se humedece, deje que se seque de forma natural.
Utilización del micrófono
Cuando conecte el micrófono a la cámara, ésta cambiará automáticamente
del micrófono incorporado al externo.
Después de conectar el micrófono, cambie el selector de patrón de
captación de acuerdo con sus gustos.
Para jar el micrófono (Consulte la ilustración .)
1 Apague la cámara. Alinee el conector del micrófono con
el terminal de accesorios inteligente de la cámara y je
el micrófono.
2 Gire el tornillo de bloqueo del micrófono en el sentido
de LOCK.
Para quitar el micrófono
Apague la cámara y después quite el micrófono siguiendo
el procedimiento inverso al de jación.
Especicaciones
Tipo Sistema estéreo (Centro-lateral)
Patrón de captación Cambio del patrón de captación de 90° /
120° (Consulte la ilustración .)
Temperatura de funcionamiento 0 °C a 40 °C
Temperatura de almacenamiento –20 °C a +60 °C
Dimensiones Aprox. 72,8 × 50,2 × 27 mm
(excluyendo las partes salientes)
Peso Aprox. 40 g
Elementos incluidos Micrófono estéreo (1), Parabrisas (1),
Funda de transporte (1), Juego de
documentación impresa
El diseño y las especicaciones están sujetos a cambio sin previo aviso.
es marca comercial de Sony Corporation.
Terminal de accesorios inteligente
Esta marca indica el sistema de terminal de accesorios inteligente para
utilizarse con una cámara digital de lentes intercambiables Sony. Las
cámaras digitales de lentes intercambiables. y los accesorios suministrados
con este sistema están diseñados para facilitar la grabación efectiva.
Voordat u dit apparaat bedient, dient u eerst deze handleiding aandachtig
door te lezen en hem te bewaren voor toekomstige naslag.
WAARSCHUWING
Om het gevaar van brand of elektrische schokken te voorkomen,
1) mag het apparaat niet worden blootgesteld aan regen of vocht.
2) mag u geen voorwerpen die met vloeistof zijn gevuld, zoals vazen, op
het apparaat plaatsen.
Voor klanten in Europa
Verwijdering van oude elektrische en elektronische
apparaten (Toepasbaar in de Europese Unie en andere
Europese landen met gescheiden ophaalsystemen)
Het symbool op het product of op de verpakking wijst
erop dat dit product niet als huishoudelijk afval mag
worden behandeld. Het moet echter naar een plaats worden
gebracht waar elektrische en elektronische apparatuur
wordt gerecycled. Als u ervoor zorgt dat dit product op de
correcte manier wordt verwijderd, voorkomt u voor mens
en milieu negatieve gevolgen die zich zouden kunnen
voordoen in geval van verkeerde afvalbehandeling. De
recycling van materialen draagt bij tot het vrijwaren van
natuurlijke bronnen. Voor meer details in verband met
het recyclen van dit product, neemt u contact op met de
gemeentelijke instanties, het bedrijf of de dienst belast met
de verwijdering van huishoudafval of de winkel waar u het
product hebt gekocht.
< Kennisgeving voor klanten in de landen waar Eu-
richtlijnen van toepassing zijn >
De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minato-
ku Tokyo, 108-0075 Japan. De geautoriseerde vertegenwoordiger voor
EMC en productveiligheid is Sony Deutschland GmbH, Hedelnger
Strasse 61, 70327 Stuttgart, Duitsland. Voor kwesties met betrekking
tot service of garantie kunt u het adres in de afzonderlijke service- en
garantiedocumenten gebruiken.
Kenmerken
Deze microfoon is ontwikkeld om te worden gebruikt met een camera
die is uitgerust met een Handige Accessoiresaansluiting. Raadpleeg de
gebruiksaanwijzing van uw camera en controleer of de camera compatibel
is met de Handige Accessoiresaansluiting.
Met het stereo (Middenzijde) systeem kunt u natuurlijk geluid opnemen
en een stereogeluid leveren met een uitmuntende helderheid.
Het opneempatroon (dat invloed hee op de soundstagebreedte) kan
worden ingesteld op 90° of 120° volgens de geluidsbron.
Voorzorgsmaatregelen
Om de connector te beschermen tegen schade bij het dragen van
de microfoon, dient u de microfoon van de camera af te halen en
deze te plaatsen in de meegeleverde draagtas.
Raak de connector niet aan.
De microfoon is een precisie-instrument. Laat het niet vallen en zorg dat
er niet hard tegen gestoten of kracht op uitgeoefend wordt.
Houd de microfoon uit de buurt van hoge temperaturen en vochtigheid.
Als u de microfoon buiten gebruikt, dient u ervoor te zorgen dat deze
niet nat wordt van regen of zeewater.
Tijdens het opnemen van een lm kunnen bedieningsgeluiden of piepjes
van de camera of de lens worden opgenomen.
Indien u de microfoon tijdens het opnemen aanraakt, wordt er ruis
opgenomen. Zorg ervoor dat u de microfoon niet aanraakt, vooral met
uw haar, hoofdbedekking, etc.
Indien u de instelling van de schakelaar van het opneempatroon wijzigt
tijdens het opnemen, kan er ruis optreden.
Houd de camera alleen vast bij de microfoon. De microfoon kan
beschadigen of de camera kan vallen.
Overzicht van de onderdelen
Vergrendelschroef
Connector
Opmerkingen
Raak de connector niet aan.
Schakelaar opneempatroon
Instellen volgens de geluidsbron.
90° Bij het opnemen van een geluid met een nauwe soundstage,
of een ver geluid (conversatie, solo-instrumenten, etc.)
120° Bij het opnemen van een geluid met een brede soundstage, of
een geluid dichtbij (concert, theateroptreden, etc.)
Raadpleeg de bovenstaande tabel als een ruwe standaard.
Kies het opneempatroon aankelijk van uw voorkeur.
Windkap
Plaats op de microfoon om storende bijgeluiden veroorzaakt door
wind of ademhaling te verminderen.
Opmerkingen
Was de windkap niet met water.
Als de windkap nat wordt, dient u deze natuurlijk te laten drogen.
De microfoon gebruiken
Als de microfoon aan de camera is bevestigd, schakelt de camera
automatisch van de ingebouwde microfoon naar de externe microfoon.
Na het bevestigen van de microfoon kunt u de schakelaar van het
opneempatroon wijzigen aankelijk van uw voorkeur.
De microfoon bevestigen (Zie afbeelding .)
1 Zet de camera uit. Lijn de connector van de microfoon
uit met de Handige Accessoiresaansluiting op de camera
en bevestig de microfoon.
2 Draai de vergrendelschroef van de microfoon naar de
LOCK-richting.
De microfoon losmaken
Zet de camera uit en maak de microfoon los door de
bevestigingsprocedure in omgekeerde volgorde uit te
voeren.
Technische gegevens
Type Stereo (middenzijde) systeem
Opneempatroon 90° / 120° opneempatroon schakelen
(Zie aeelding .)
Gebruikstemperatuur 0 °C tot 40 °C
Opslagtemperatuur -20 °C tot +60 °C
Afmetingen Ongeveer 72,8 × 50,2 × 27 mm
(exclusief uitstekende delen)
Gewicht Ongeveer 40 g
Bijgeleverde toebehoren Stereomicrofoon (1), Windkap (1), Draagtas
(1), Handleiding en documentatie
Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder
kennisgeving.
is een handelsmerk van Sony Corporation.
Handige Accessoiresaansluiting
Dit merk gee aan dat het Handige Accessoiresaansluitingsysteem dient
te worden gebruikt met de Sony digitale camera met verwisselbare lens.
Digitale camera’s met verwisselbare lens en accessoires die zijn uitgerust
met dit systeem zijn ontwikkeld om eectieve opnames eenvoudig te
maken.
Läs noga igenom denna bruksanvisning innan enheten tas i bruk. Spara
bruksanvisningen.
VARNING
Eersom det kan medföra risk för brand eller elstötar,
1) utsätt inte enheten för regn eller fukt.
2) ska inga föremål fyllda med vätskor, såsom vaser, placeras på apparaten.
För kunder i Europa
Omhändertagande av gamla elektriska och
elektroniska produkter (Användbar i den Europeiska
Unionen och andra Europeiska länder med separata
insamlingssystem)
Symbolen på produkten eller emballaget anger att
produkten inte får hanteras som hushållsavfall. Den skall
i stället lämnas in på uppsamlingsplats för återvinning av
el- och elektronikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till att förebygga
eventuella negativa miljö- och hälsoeekter som kan uppstå
om produkten kasseras som vanligt avfall. Återvinning
av material hjälper till att bibehålla naturens resurser. För
ytterligare upplysningar om återvinning bör du kontakta
lokala myndigheter eller sophämtningstjänst eller aären
där du köpte varan.
< Anmärkning för kunder i de länder som följer EU-
direktiv>
Tillverkaren av den här produkten är Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för EMC
och produktsäkerhet är Sony Deutschland GmbH, Hedelnger Strasse 61,
70327 Stuttgart, Tyskland. För eventuella ärenden gällande service och
garanti, se adresserna i de separata service-respektive garantidokumenten.
Egenskaper
Denna mikrofon är avsedd att användas med en kamera utrustad en
Smart tillbehörsterminal. Se handledningen för kameran och kontrollera
att kameran är kompatibel med den Smarta tillbehörsterminalen.
Stereosystemet (Mitt-Sida) möjliggör naturlig ljudupptagning och ger en
stereoljudbild med enastående klarhet.
Upptagningsmönstret (som påverkar ljudbredden) kan ställas in på 90°
eller 120° allteer ljudkällan.
Försiktighetsmått
För att undvika att anslutningskontakten skadas vid transport av
mikrofonen, ta bort mikrofonen från kameran och lägg den i den
medföljande bärväskan.
Vidrör inte anslutningskontakten.
Mikrofonen är ett precisionsinstrument. Den får inte tappas, utsättas för
stötar eller hårt tryck.
Utsätt inte mikrofonen för höga temperaturer eller hög fuktighet.
När mikrofonen används utomhus, se till att den inte blir blöt av regn
eller havsvatten.
Under lminspelning kan det hända att driljud eller pip från kameran
eller objektivet spelas in.
Om du rör mikrofonen under inspelning kommer du att få ett störande
ljud i inspelningen. Var noga med att inte vidröra mikrofonen, särskilt
med håret, huvudbonader etc.
Om du ändrar omkopplarinställningen för upptagningsmönstret på
mikrofonen under inspelning, kan det bli störande ljud.
Håll inte kameran i bara mikrofonen. Mikrofonen kan skadas eller så
kan kameran lossna och falla ner.
Delarnas namn
Låsskruv
Anslutningskontakt
Observera
Vidrör inte anslutningskontakten.
Omkopplare för upptagningsmönster
Ställs in i enlighet med ljudkällan.
90° Vid upptagning av ett ljud med smal ljudbredd, eller ett
avlägset ljud (konversation, soloinstrument etc.)
120° Vid upptagning av ett ljud med en bred ljudbredd, eller ett
närbeläget ljud (konsert, teateruppträdande etc.)
Vi hänvisar till tabellen ovan som ett ungefärligt mått.
Välj önskat upptagningsmönster beroende på vad du föredrar.
Puskydd
Sätts på mikrofonen för att minska smällande ljud som orsakas av vind
eller lustötar.
Observera
Tvätta inte puskyddet i vatten.
Om puskyddet blir vått, låt det självtorka.
Använda mikrofonen
När mikrofonen monteras på kameran, växlar kameran automatiskt från
inbyggd mikrofon till extern mikrofon.
Eer att ha monterat mikrofonen, ändra omkopplaren för
upptagningsmönstret beroende på vad du föredrar.
Sätta fast mikrofonen (se illustration .)
1 Stäng av strömmen till kameran. Passa in
anslutningskontakten på mikrofonen mot den
Smarta tillbehörsterminalen på kameran och sätt fast
mikrofonen.
2 Rotera låsskruven på mikrofonen i LOCK-riktningen.
Ta bort mikrofonen
Slå av strömmen till kameran och ta bort mikrofonen
genom följa proceduren för fastsättning omvänt.
Specikationer
Typ Stereosystem (Mitt-Sida)
Upptagningsmönster 90° / 120° omkoppling av upptagningsmönster
(se illustration .)
Arbetstemperatur 0 °C till 40 °C
Förvaringstemperatur –20 °C till +60 °C
Storlek Ca. 72,8 × 50,2 × 27 mm
(exklusive utskjutande delar)
Vikt Ca. 40 g
Inkluderade artiklar Stereomikrofon (1), Puskydd (1), Bärväska (1),
Uppsättning tryckt dokumentation
Utförande och specikationer kan ändras utan föregående meddelande.
är ett varumärke som tillhör Sony Corporation.
Smart tillbehörsterminal
Det här märket indikerar Smart tillbehörsterminal-systemet för
användning med Sony Digitalkamera med utbytbart objektiv.
Digitalkameror med utbytbart objektiv och tillbehör utrustade med detta
system är konstruerade att göra eektiv inspelning enkel.
2
1
Prima di usare l’unità si raccomanda di leggere con attenzione il presente
manuale e di conservarlo quindi per ogni futura necessità.
AVVERTENZA
Per ridurre il rischio di incendi o scosse elettriche,
1) non esporre l’apparecchio a pioggia o umidità,
2) non collocare sull’apparecchio oggetti contenenti liquidi, quali ad
esempio vasi.
Per i clienti in Europa
Trattamento del dispositivo elettrico od elettronico
a ne vita (applicabile in tutti i paesi dell’Unione
Europea e in altri paesi europei con sistema di raccolta
dierenziata)
Questo simbolo sul prodotto o sulla confezione indica che
il prodotto non deve essere considerato come un normale
riuto domestico, ma deve invece essere consegnato ad un
punto di raccolta appropriato per il riciclo di apparecchi
elettrici ed elettronici. Assicurandovi che questo prodotto
sia smaltito correttamente, voi contribuirete a prevenire
potenziali conseguenze negative per l’ambiente e per
la salute che potrebbero altrimenti essere causate dal
suo smaltimento inadeguato. Il riciclaggio dei materiali
aiuta a conservare le risorse naturali. Per informazioni
più dettagliate circa il riciclaggio di questo prodotto,
potete contattare l’ucio comunale, il servizio locale di
smaltimento riuti oppure il negozio dove l’avete acquistato.
< Avviso per i clienti residenti nei paesi che
applicano le direttive UE >
Questo prodotto è realizzato da Sony Corporation, 1-7-1 Konan Minato-
ku Tokyo, 108-0075 Giappone. Il Rappresentante autorizzato per la
conformità alle direttive EMC e per la sicurezza dei prodotti è Sony
Deutschland GmbH, Hedelnger Strasse 61, 70327 Stuttgart, Germania.
Per qualsiasi questione relativa alľassistenza o alla garanzia, consultare gli
indirizzi forniti a parte nei relativi documenti.
Caratteristiche
Questo microfono è progettato per l’uso con una fotocamera dotata di
Terminale intelligente per accessori. Fare riferimento alle istruzioni per
l’uso della fotocamera e vericare che la fotocamera sia compatibile con il
Terminale intelligente per accessori.
Il sistema stereo (Mid-Side) consente di rilevare il suono naturale e
restituire un’immagine sonora stereo di eccezionale nitidezza.
Il pattern di rilevazione (che inuisce sull’ampiezza del palcoscenico
sonoro) può essere impostato a 90° o 120° in base alla sorgente sonora.
Precauzioni
Per non danneggiare il connettore quando si trasporta il
microfono, rimuovere il microfono dalla fotocamera e inserirlo
nella custodia di trasporto in dotazione.
Non toccare il connettore.
Il microfono è uno strumento di precisione. Non farlo cadere, urtarlo o
sottoporlo a sollecitazioni eccessive.
Non esporre il microfono a temperature elevate e umidità.
Quando si utilizza il microfono all’esterno, evitare che si bagni sotto la
pioggia o con l’acqua di mare.
Durante la registrazione di lm, potrebbero essere registrati anche i
rumori o i cicalini provenienti dalla fotocamera o dall’obiettivo.
Se durante la registrazione si tocca il microfono, il suono verrà registrato.
Fare attenzione a non toccare il microfono, in particolare con i capelli,
gli accessori per la testa, ecc.
Se si modica l’impostazione dell’interruttore del pattern di rilevazione
del microfono durante la registrazione, si potrebbe produrre un rumore.
Non tenere la fotocamera reggendola dal microfono per evitare di
danneggiare il microfono o far cadere la fotocamera.
Identicazione delle parti
Vite di serraggio
Connettore
Note
Non toccare il connettore.
Interruttore del pattern di rilevazione
Impostare in base alla sorgente sonora.
90° Per rilevare suoni da un palcoscenico sonoro stretto o da una
sorgente lontana
(una conversazione o un assolo strumentale, ecc.)
120° Per rilevare suoni da un palcoscenico sonoro ampio o da una
sorgente vicina
(un concerto, una rappresentazione teatrale, ecc.)
Fare riferimento alla tabella sopra riportata come indicazione generica.
Scegliere il pattern di rilevazione in base alle proprie preferenze.
Protezione antivento
Applicata al microfono riduce i rumori causati dal vento o dal proprio
respiro.
Note
Non lavare la protezione antivento con acqua.
Se la protezione antivento si bagna, lasciarla asciugare all’aria.
Uso del microfono
Quando il microfono è applicato alla fotocamera, questa passa
automaticamente dal microfono integrato al microfono esterno.
Dopo aver applicato il microfono, impostare l’interruttore del pattern di
rilevamento in base alle proprie preferenze.
Per applicare il microfono
(vedere l’illustrazione )
1 Spegnere la fotocamera. Allineare il connettore del
microfono con il Terminale intelligente per accessori
sulla fotocamera e applicare il microfono.
2 Ruotare la vite di serraggio del microfono nella direzione
LOCK.
Per rimuovere il microfono
Spegnere la fotocamera e rimuovere il microfono
eseguendo al contrario la procedura di applicazione.
Caratteristiche tecniche
Tipo Sistema stereo (Mid-Side)
Pattern di rilevamento Commutazione pattern di rilevamento 90°
/ 120° (vedere illustrazione )
Temperatura d’impiego Da 0 °C a 40 °C
Temperatura di conservazione Da –20 °C a +60 °C
Dimensioni Circa 72,8 × 50,2 × 27 mm
(escluse le parti sporgenti)
Peso Circa 40 g
Accessori inclusi Microfono stereo (1), protezione antivento
(1), custodia di trasporto (1), corredo di
documentazione stampata
Disegno e caratteristiche tecniche sono soggetti a modiche senza
preavviso.
è un marchio di fabbrica di Sony Corporation.
Terminale intelligente per accessori
Questo contrassegno indica il Sistema Terminale intelligente per accessori
da utilizzare con la Fotocamera digitale con obiettivo intercambiabile
Sony. Le Fotocamere digitali con obiettivo intercambiabile e gli accessori
dotati di questo sistema sono progettati per facilitare una registrazione
eciente.
Antes de utilizar esta unidade, leia este manual na íntegra e guarde-o para
futura consulta.
ADVERTÊNCIA
Para reduzir o risco de incêndio ou choque eléctrico,
1) não exponha a unidade à chuva ou à humidade.
2) não coloque objectes cheios de líquido, por exemplo, vasos, no aparelho.
Para os clientes na Europa
Tratamento de Equipamentos Eléctricos e Electrónicos
no nal da sua vida útil (Aplicável na União Europeia e
em países Europeus com sistemas de recolha selectiva
de resíduos)
Este símbolo, colocado no produto ou na sua embalagem,
indica que este não deve ser tratado como resíduo
urbano indiferenciado. Deve sim ser colocado num
ponto de recolha destinado a resíduos de equipamentos
eléctricos e electrónicos. Assegurando-se que este produto
é correctamente depositado, irá prevenir potenciais
consequências negativas para o ambiente bem como para
a saúde, que de outra forma poderiam ocorrer pelo mau
manuseamento destes produtos. A reciclagem dos materiais
contribuirá para a conservação dos recursos naturais. Para
obter informação mais detalhada sobre a reciclagem deste
produto, por favor contacte o município onde reside, os
serviços de recolha de resíduos da sua área ou a loja onde
adquiriu o produto.
< Nota para os clientes nos países que apliquem as
Directivas da UE >
O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minato-
ku Tokyo, 108-0075 Japan. O Representante Autorizado para EMC e
segurança de produto é a Sony Deutschland GmbH, Hedelnger Strasse
61, 70327, Stuttgart, Germany. Para questões acerca de serviço e acerca da
garantia, consulte as moradas fornecidas em separado, nos documentos de
serviço e garantia.
Características
Este microfone está concebido para ser utilizado com uma câmara
equipada com um Terminal Inteligente para Acessórios. Consulte o
manual de instruções da sua câmara e verique se ela é compatível com o
Terminal Inteligente para Acessórios.
O sistema estéreo (do centro) permite a captação do som natural,
proporcionando uma imagem com som estéreo de uma nitidez soberba.
O padrão de captação (que afecta a largura da sala insonorizada) pode
ser denido como 90° ou 120°, de acordo com a origem do som.
Precauções
Para proteger o conector contra danos quando transportar o
microfone, retire o microfone da câmara e coloque-o no estojo de
transporte fornecido.
Não toque no conector.
Este microfone é um instrumento de precisão. Não o deixe cair nem o
sujeite a choques excessivos.
Mantenha o microfone afastado de locais com temperaturas altas e
humidade elevada.
Quando utilizar o microfone no exterior, tenha cuidado para não o
molhar com chuva ou água do mar.
Durante a gravação de lmes, os sons ou sinais sonoros operacionais da
câmara ou objectiva podem car gravados.
Se tocar no microfone durante a gravação, o ruído resultante ca
gravado. Tenha cuidado para não tocar no microfone, sobretudo com o
seu cabelo, chapéu, etc.
Se alterar a denição do interruptor do padrão de captação do microfone
durante a gravação, pode ocorrer um som.
Não pegue na câmara apenas pelo microfone. O microfone pode
danicar-se ou a câmara pode cair.
Identicação das peças
Manípulo de xação
Conector
Notas
Não toque no conector.
Interruptor do padrão de captação
Dena de acordo com a origem do som.
90° Quando captar um som numa sala insonorizada estreita ou
um som distante (conversa, instrumentos solo, etc.).
120° Quando captar som numa sala insonorizada estreita ou
próximo de um som (concerto, actuação teatral, etc.).
Consulte a tabela acima como guia geral.
Escolha o padrão de captação consoante a sua preferência.
Pára-vento
Coloque-o no microfone para reduzir o ruído causado pelo vento ou
pela respiração.
Notas
Não lave o pára-vento em água.
Se o pára-vento se molhar, deixe-o secar naturalmente.
Utilizar o microfone
Quando xar o microfone na câmara, a câmara muda automaticamente
do microfone incorporado para o microfone externo.
Depois de xar o microfone, mude o interruptor do padrão de captação
consoante a sua preferência.
Para xar o microfone (ver Ilustração )
1 Desligue a corrente da câmara. Alinhe o conector do
microfone com o Terminal Inteligente para Acessórios na
câmara e xe o microfone.
2 Rode o manípulo de xação do microfone para a posição
LOCK.
Para retirar o microfone
Desligue a corrente da câmara e depois retire o microfone
seguindo o procedimento de xação pela ordem inversa.
Características técnicas
Tipo Sistema estéreo (do centro)
Padrão de captação Posições 90° e 120° do interruptor do
padrão de captação (ver Ilustração )
Temperatura de funcionamento 0 °C a 40 °C
Temperatura de armazenamento -20 °C a +60 °C
Dimensões Aprox. 72,8 × 50,2 × 27 mm
(excluindo as peças salientes)
Peso Aprox. 40 g
Itens incluídos Microfone estéreo (1), Pára-vento (1),
Estojo de transporte (1), Documentos
impressos
O design e as especicações estão sujeitos a alterações sem aviso prévio.
é uma marca comercial da Sony Corporation.
Terminal Inteligente para Acessórios
Esta marca indica o sistema Terminal Inteligente para Acessórios para ser
utilizado com a Câmara Digital de Objectivas Intercambiáveis da Sony. As
Câmaras Digitais de Objectivas Intercambiáveis e os acessórios equipados
com este sistema destinam-se a simplicar a gravação.
Перед эксплуатацией устройства внимательно ознакомьтесь
с данным руководством и сохраните его для последующего
использования.
ПРЕДУПРЕЖДЕНИЕ
Для уменьшения риска возгорания или поражения электрическим
током,
1) не подвергайте устройство воздействию дождя или влаги.
2) не размещайте на аппарате предметы, заполненные водой,
например вазы.
Для пользователей в Европе
Утилизaция электрического и электронного
оборудования (директива применяется в странах
Eвpоcоюзa и других европейских странах, где
действуют системы раздельного сбора отходов)
Дaнный знак на устройстве или его упаковке
обозначает, что данное устройство нельзя
утилизировать вместе с прочими бытовыми отходами.
Eго следует сдать в соответствующий приемный
пункт переработки электрического и электронного
оборудования. Heпpaвильнaя утилизация данного
изделия может привести к потенциально негативному
влиянию на окружающую среду и здоровье людей,
поэтому для предотвращения подобных последствий
необходимо выполнять специальные требования
по утилизации этого изделия. Пepepaботкa данных
материалов поможет сохранить природные ресурсы.
Для получения более подробной информации о
переработке этого изделия обратитесь в местные
органы городского управления, службу сбора бытовых
отходов или в магазин, где было приобретено изделие.
< Примечание для покупателей в странах, где
действуют директивы ЕС >
Производителем данного устройства является корпорация
Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan.
Уполномоченным представителем по электромагнитной
совместимости (EMC) и безопасности изделия является компания
Sony Deutschland GmbH, Hedelnger Strasse 61, 70327 Stuttgart,
Germany. По вопросам обслуживания и гарантии обращайтесь по
адресам, указанным в соответствующих документах.
Характеристики
Данный микрофон предназначен для использования с камерой,
оснащенной интеллектуальным аксессуарным разъемом. Обратитесь
к инструкции по эксплуатации камеры и проверьте, совместима ли
камера с интеллектуальным аксессуарным разъемом.
Стереофоническая (центрально-боковая) система обеспечивает
процесс записи естественного звука, передавая стереофонический
звуковой образ с высочайшей чистотой.
Направленность действия (влияющая на ширину помещения для
звукозаписи) можно установить на 90° или 120° в соответствии с
источником звука.
Меры предосторожности
Для защиты разъема от повреждения при переноске
микрофона, выньте микрофон из камеры и вложите его в
переносной футляр.
Не прикасайтесь к разъему.
Данный микрофон является чувствительным устройством. Не
роняйте его, не стучите по нему и не подвергайте его сильным
толчкам.
Не подвергайте микрофон воздействию высоких температур и
влажности.
При использовании микрофона вне помещения, будьте осторожны,
чтобы не допустить попадания на микрофон влаги от дождя или
морской воды.
Во время видеозаписи могут быть записаны функциональные
шумы или звуковые сигналы от камеры или объектива.
В случае прикосновения к микрофону во время записи будет
записан шум. Старайтесь не прикасаться к микрофону, особенно
руками, на которых имеются волосы, а также головным убором и
т.п.
При изменении установки переключателя направленности
микрофона во время записи может издаваться шум.
Нельзя держать камеру только за микрофон. В противном случае
можно повредить микрофон или уронить камеру.
Наименование компонентов
Зажимной винт
Разъем
Примечания
Не прикасайтесь к разъему.
Переключатель направленности
Установите в соответствии с источником звука.
90° При захвате звука в узком помещении для звукозаписи
или удаленного звука
(разговор, сольные инструменты и т.п.)
120° При захвате звука в узком помещении для звукозаписи
или звука от близлежащего источника
(концерт, театральное представление и т.п.)
В качестве ориентировочного стандарта используйте данные в
приведенной выше таблице.
Выберите направленность по своему предпочтению.
Ветрозащитный экран
Установите его на микрофон, чтобы уменьшить шум,
возникающий из-за ветра или в результате дыхания.
Примечания
Не промывайте ветрозащитный экран в воде.
Если ветрозащитный экран станет влажным, дайте ему
возможность высохнуть естественным способом.
Использование микрофона
При подключении микрофона к камере она автоматически
переключится с встроенного микрофона на внешний микрофон.
После подключения микрофона измените установку переключателя
направленности по своему предпочтению.
Для подключения микрофона (См. рисунок .)
1 Выключите питание камеры. Совместите разъем
микрофона с интеллектуальным аксессуарным
разъемом на камере и подключите микрофон.
2 Поверните зажимной винт микрофона в направлении
LOCK.
Для отключения микрофона
Выключите питание камеры, а затем отключите
микрофон, выполняя действия процедуры
подключения в обратном порядке.
Технические характеристики
Тип Стереофоническая (центрально-боковая)
система
Направленность Переключение направленности в пределах
90° / 120° (См. рисунок .)
Рабочая температура От 0 °C до 40 °C
Температура хранения От –20 °C до +60 °C
Размеры Приблиз. 72,8 × 50,2 × 27 мм
(не включая выступающие части)
Масса Приблиз. 40 г
Комплектность поставки Стереофонический микрофон (1),
ветрозащитный экран (1), переносной
футляр (1), набор печатной документации
Конструкция и технические характеристики могут быть изменены
без уведомления.
является товарным знаком Sony Corporation.
Интеллектуальный аксессуарный разъем
Эта маркировка означает систему интеллектуального аксессуарного
разъема для использования с цифровым фотоаппаратом Sony
со сменным объективом. Цифровые фотоаппараты со сменным
объективом и приспособления, оснащенные этой системой,
предназначены для упрощения эффективной записи.
Импортер на территории РФ и название и адрес организации,
раположенной на территории РФ, уполномоченной принимать
претензии от пользователей:
ЗАО “Сони Электроникс”, 123103, Москва, Карамышевский проезд,
6, Россия
Дата изготовления напечатана на картонной коробке.
在使用本機之前，請通讀本說明書，並妥善保存以備將來參考之
用。
警告
為減少發生火災或電擊的危險，
1) 請勿讓本機暴露於雨中或受潮。
2) 請勿將內部裝有液體的物體如花瓶，放置在本設備上。
功能
本麥克風為搭配具備智慧配件端子的相機而設計。請參閱相機的使
用說明書，並檢查您的相機是否與智慧配件端子相容。
立體聲 (Middle-Side) 系統可擷取自然音效，傳達極清晰的立體聲
ˎ
音像。
擷取模式 (影響音場廣度) 可依據音效來源設為 90° 或 120°。
ˎ
注意事項
若要在攜帶麥克風時避免接頭受損，請取下相機上的麥克風，並
ˎ
放在隨附的攜行袋中。
請勿觸碰接頭。
ˎ
麥克風屬精密儀器。請勿讓麥克風掉落、碰撞或承受重擊。
ˎ
務必讓麥克風遠離高溫及高濕度。
ˎ
在戶外使用麥克風時，請小心不要觸碰雨水或海水導致弄濕。
ˎ
錄影時，可能會錄下相機或鏡頭的操作雜音或嗶聲。
ˎ
若您在錄製時觸碰麥克風，將會錄下雜音。請小心不要觸碰麥克
ˎ
風，尤其是頭髮、頭部飾品等。
若您在錄製時變更擷取模式開關設定，可能會產生雜音。
ˎ
請勿僅握住麥克風來拿取相機。麥克風可能會受損或者相機可能
ˎ
會掉落。
Ȏ 部件識別
ȩ 鎖定螺絲
Ȫ 接頭
備註
請勿觸碰接頭。
ȫ 擷取模式開關
依據聲音來源進行設定。
90° 以較窄的音場擷取音效或遠距離音效 (對話、獨奏樂器
等) 時
120° 以較廣的音場擷取音效或近距離音效 (音樂會、戲劇表
演等) 時
請參閱上表作為概略標準。
請根據您的表演來選擇擷取模式。
Ȭ 防風罩
可套在麥克風上，降低因風聲或呼吸所造成的爆裂噪音。
備註
請勿在水中清洗防風罩。
若防風罩弄濕，請將其晾乾。
使用麥克風
麥克風與相機連接時，相機會自動從內建麥克風切換至外接麥克
風。
連接麥克風後，請根據您的表演來變更擷取模式開關。
安裝麥克風 (參見圖示 ȏ。)
1 關閉相機電源。將麥克風的接頭對齊相機上的智慧配件端
子，然後再安裝麥克風。
2 將麥克風的鎖定螺絲旋轉至 LOCK 方向。
卸除麥克風
先關閉相機電源，再依安裝麥克風的相反程序卸除麥克風。
規格
類型 立體聲 (Middle-Side) 系統
擷取模式 90° / 120° 擷取模式開關
(參見圖示 Ȑ。)
操作溫度 0 ℃ 至 40 ℃
儲存溫度 -20 ℃ 至 +60 ℃
尺寸 約 72.8 × 50.2 × 27 mm
(不包括突出部份)
質量 約 40 g
所含物品 立體聲麥克風 (1)、防風罩 (1)、
攜行袋 (1)、成套印刷文件
設計和規格有所變更時，恕不另行奉告。
是 Sony Corporation 的商標。
此記號代表可搭配 Sony 可換鏡頭數碼相機使用的智慧配件端子系
統。配備本系統的可換鏡頭數碼相機及配件，其設計可讓有效錄製
變得輕而易舉。
❯#ᢧᢧ⏳#㋧㈈㿏ᢧ#㉻ぇ#❯#ᳫ〳ㆻ#ⲐḼ㿏#䄻ぇ#㚯㋧㿗#ⲏ#
ㇿḻ⋔#㈏#❫㿫#㍳ⵤⵓ゛1
ᆧᇊ#
䃋㈣#₇ᴋ#ᚇ㉻㇏#ㅻ䁏ㆻ#㍻ᢧ#ㅻ㿫/##
4,#㈜㣏⏳#⢻#₇ᴋ#ᢧぇ#ᯯ㠓ⵓ㬛㐷#⿁ḻ⋔#㿏っ#㍳ⵤⵓ゛1#
5,#㈜㣏#ㅻぇ#ᦺ❈#Ὠᝳ#ᚐ#㜫⋓#㚻ㅃ㐻#△㜫⏳#ィ⊛ệ㐷#
ⵤⵓ゛1
㞣⺿#
❯#㫣ᴋ#ⴛ㴯#⮯⮓␣#ᵟ㈇⏳#㭈㈣㿓#㣫Ⓥ⇳シ#⬣ㄠ㿏ḻ⋔#
⮛ẏ〿ᴿᵛ1#㣫Ⓥ⇳㇏#⬣ㄠ⮛⓼⮓⏳#㚯㋧㿫⮓#ⴛ㴯#
⮯⮓␣#ᵟ㈇シ#㣫Ⓥ⇳ᙷ#䂯䃏㿏ᴋ㐷#䃌㇯㿫#㍳ⵤⵓ゛1
ⴛ㯃≿゛+Plggoh0Vlgh,#ⵓⴛ㯓ㆳ⋓#㈇でⴛ≣ㄫ#⬣ㄫὓ⏳##
ˎ
ᯰ㇃㿗#ⲏ#ㇿㆳⓧ/#ᵷᵟ䇿#⓼䃌㿓#ⴛ㯃≿゛#⬣ㄫὓ⏳#
㊓ᝬ㿠ᴿᵛ1
㇃ㅇぇ#ᾧ⇳#ⲏ㇃#㶟㮫+⬣ㄫὓⴛ㯃㐷㇏#㹤ぇ#へ䀜ㆻ#㎃,ㆻ##
ˎ
<3啘₇ᴋ#453啘⋓#⮛㊌㿗#ⲏ#ㇿᴿᵛ1
ⷦⱂ▖㩗
Ẳⱞ㕖#⮞ℂ#⟆ⱂ#㏎ᘏ㘚#♺▫Ⱞ#ℓ⺪㩂ጚ#⯮㩞☆#㍞Ἶᱦ⪺☆##
ˎ
Ẳⱞ㕖Ṧ#≮ẖ㩞☆#≪♷ᤆ#⮞ℂ#㏪ⱞ➎⪺#ᘍ⪞#ⷦ⟗⟆⬎1#
㏎ᘏ㘚Ṧ#Ặ⺪⺪#Ẳ⟗⟆⬎1##
ˎ
㫣ᴋ#㊌♷㿓#㈜㣏ㇼᴿᵛ1#‟〫↟␣ᛧᬏ/#⟷ᾡ䇿ᛧᬏ#ᝳḻ㿓##
ˎ
㠠ᜠㆻ#㍳㐷#ⵤⵓ゛1
ゟ#⚆#ᵛ㿓#ᝪぇᴋ#㫣⏳#ệ㐷#ⵤⵓ゛1#
ˎ
ⵛワぇ⮓#⬣ㄠ㿗#ῃぇᴋ#⣎△ᬏ#㿫ⲏ⋓#㫣ᙷ#㊍㐷#⿁ḻ⋔##
ˎ
㿫#㍳ⵤⵓ゛1
Ṑへ⬸#㞣へ㎈ぇᴋ#㣫Ⓥ⇳#₇ᴋ#⊃㏿⋓⟷㮧㇏#㈈Ṑ㇃#₇ᴋ##
ˎ
᜴㇃#ᯰ㇃ẗ#ⲏ#ㇿᴿᵛ1
㞣へ㎈ぇ#㫣⏳#⑃㐷⓫#ᯯ㏿ᙷ#ᯰ㇃Ạᴿᵛ1#㴰䇿##
ˎ
⒯␣㣫⇴ᬏ#⒯␣ぇ#㚠ㄠ㿏ᴋ#⮯⮓␣#Ὠ#㫣ぇ#ᵶ㐷#
⿁ḻ⋔#㍳㇏㿫#㍳ⵤⵓ゛1
㞣へ㎈ぇ#㫣㇏#ⲏ㇃#㶟㮫#ⴛㅻ㣏#⮛㊌ㆻ#✷᜴㿏⓫#ᯯ㏿ᙷ##
ˎ
⚓⭔㿗#ⲏ#ㇿᴿᵛ1
㫣⏳#㈘#㣫Ⓥ⇳⏳#ㄫ⚏㿏㐷#ⵤⵓ゛1#㫣ᙷ##
ˎ
Ⰷ⬸ẏᛧᬏ#㣫Ⓥ⇳ᙷ#‟〫㐿#ⲏ#ㇿᴿᵛ1
Ȏ#ძ#≪≮#Ὧ㍗#
ȩ#Ⲋዲ#ᖂ▖#
Ȫ#㏎ᘏ㘚#
ⷦⱂ#
㥛ᮜ㮧⏳#⑃㐷㐷#ⵤⵓ゛1
ȫ#✂ⰶ#㠒㘞#➎⯮㍂#
㇃ㅇぇ#ᾧ⇳#⮛㊌㿫#㍳ⵤⵓ゛1
90° ㋸ㆷ#⬣ㄫὓⴛ㯃㐷㇏#⬣ㄫὓ#₇ᴋ#Ⓑ␣#‟〫㐻#
⬣ㄫὓ+ᵷ䃋/#Ⰻ⋓#で㍳#Ὠ,⏳#ᯰ㇃㿏ᴋ#᜴ㄧ
120° ᮊㆷ#⬣ㄫὓⴛ㯃㐷㇏#⬣ㄫὓ#₇ᴋ#ᙷᣃㄫ#
⬣ㄫὓ+㧏⮓㴯/#でᡰ#Ὠ,⏳#ᯰ㇃㿏ᴋ#᜴ㄧ
ㅻ㇏#㻓ᴋ#ᵷ∬㉸㇯#ᢧ㍷ㆳ⋓#㚯㿫#㍳ⵤⵓ゛1
ᚔᵏ㇏#㡟䀜ぇ#㠋〫#ⲏ㇃#㶟㮫ㆻ#⮗㭔㿫#㍳ⵤⵓ゛1
Ȭ#⯲ᧆ#➎㕖ẚ#
㫣#ㅻぇ#㈜㚠㿫⮓#⚋∃ᬏ#ⲟⰃ␣ぇ#㇏㿓#ᯯ㏿⏳#
㍻ㇼᴿᵛ1
ⷦⱂ#
ㅿὓ#ⴛ㫣ㆷ#△#⮯㜐㿏㐷#ⵤⵓ゛1
ㅿὓ#ⴛ㫣#㊍ㆳ⓫#㈇で#᛫㋧ẏḻ⋔#㿏ⵤⵓ゛1
Ẳⱞ㕖#▖⮓㩂ጚ#
㫣ᙷ#㣫Ⓥ⇳ぇ#⟷㚠ẓ#᜴ㄧぇᴋ#㣫Ⓥ⇳ᙷ#ᬫ㈜#㫣ぇ⮓#
ワ⟷#㫣⋓#㈇Ṑ#✷䃏㿠ᴿᵛ1
㫣⏳#⟷㚠㿓#䄻ぇ#ᚔᵏ㇏#㡟䀜ぇ#㠋〫#ⲏ㇃#㶟㮫ㆻ#
✷᜴㿫#㍳ⵤⵓ゛1
Ẳⱞ㕖#≪ㄓ㩂ጚ+ዢẦ#ȏ#ㄢⵚ,#
4#㍞Ἶᱦⱂ#ⳮ⮺Ⱞ#ᔿឲ៎1#㍞Ἶᱦⱂ#➎Ẳ㞢#⩋☢☆ẖ#
្ⱺ⬪#Ẳⱞ㕖ⱂ#㏎ᘏ㘚Ṧ#Ỉ㉾⪞☆#Ẳⱞ㕖Ṧ#
≪ㄓ㩓ឲ៎1
5#Ẳⱞ㕖ⱂ#Ⲋዲ#ᖂ▖Ṧ#ORFN#ℓ㪏Ⱖᵆ#ᢶầឲ៎1#
Ẳⱞ㕖#᪦⪞ᖞጚ#
㍞Ἶᱦⱂ#ⳮ⮺Ⱞ#ᔲ#㮮#≪ㄓ#✆☆ⱂ#ℂᵆ#Ẳⱞ㕖Ṧ#
᪦⪞ᖞ#ⷦ⟗⟆⬎1#
ⷦ⭾#ⴆ⮺#
䂌ⵔ ⴛ㯃≿゛+Plggoh0Vlgh,#ⵓⴛ㯓
ⲏ㇃#㶟㮫 <3啘2#453啘ⲏ㇃#㶟㮫#✷䃏㿏ᢧ+ᡯ#Ȑ#㚯㋧,
Ṑ㈈ゟḻ 3啛##73啛
❫ゟḻ 053啛##.93啛
ワ䂌#㣏ⲏ ⿴#:51;#啑#8315#啑#5:#pp
+ṃ㠓#⟷⟻ㆷ#㊓ワ,
㎈≀ ⿴#73#j
Ṑ➀㻿 ⴛ㯃≿゛#㫣#+4,/#ㅿὓ#ⴛ㫣#+4,/
ㄫ⚏#㥷ⴛ#+4,/#ḻ㫇⒳㴯#⮯㴯
ᾋ㈇㇯#⚆#㍳ㄋ#㊓ㅇㆷ#み〽#✷᜴㿗#᜴ㄧᙷ#ㇿᴿᵛ1#
#ᴋ#Vrq|#Frusrudwlrq㇏#⬸㻓ㇼᴿᵛ1
#㫣ᴋ#Vrq|#⊃㏿#ះ䃏#ᙷᴜ#ᾋ㐷㮯#㣫Ⓥ⇳シ#㿟᥏#⬣ㄠ㿏ᢧ#
ㅻ㿓#ⴛ㴯#⮯⮓␣#ᵟ㈇#ⵓⴛ㯓ㆻ#ᬏ㬷ᬼᴿᵛ1#⊃㏿#ះ䃏#
ᙷᴜ#ᾋ㐷㮯#㣫Ⓥ⇳#⚆#❯#ⵓⴛ㯓ぇ#㈜㚠ẓ#⮯⮓␣ᴋ#䄟㆟㉸㇯#
㞣へㆻ#ㅻ㿫#⑃Ὓ〫㋃ᴿᵛ1
ﻊﺟﺮﻤﻛ ﻪﺑ ظﺎﻔﺘﺣﻻاو ،ﻞﻣﺎﻛ ﻞﻜﺸﺑ ﻞﻴﻟﺪﻟا اﺬﻫ ةءاﺮﻗ ﻰﺟﺮﻳ ،ةﺪﺣﻮﻟا هﺬﻫ ﻞﻴﻐﺸﺗ ﻞﺒﻗ
.ﻞﺒﻘﺘﺴﻤﻠﻟ
ﺮﻳﺬﺤﺗ
،ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تﺎﻣﺪﺼﻟا وأ ﻖﻳﺮﺤﻟا ﺮﻄﺧ ﻞﻴﻠﻘﺘﻟ
.ﺔﺑﻮﻃﺮﻟا وأ ﺮﻄﻤﻠﻟ زﺎﻬﺠﻟا ﺾﻳﺮﻌﺗ ﱃإ ﺪﻤﻌﺗ ﻻ (1
.زﺎﻬﺠﻟا ﲆﻋ ،تﺎﻳﺮﻫﺰﳌا ﻞﺜﻣ ،ﻞﺋاﻮﺴﻟﺎﺑ ﺔﺌﻠﺘﻤﻣ ءﺎﻴﺷأ ﻊﻀﺗ ﻻ (2
ﺎﻳاﺰﳌا
تﻴﻠﻌﺗ ﻊﺟار .ﺔﻴﻛﺬﻟا ﺔﻴﻟﻜﻟا فﺮﻄﺑ ةﺰﻬﺠﻣ اﻣﺎﻛ ﻊﻣ لﻌﺘﺳﻼﻟ ﻢﻤﺼﻣ نﻮﻓﺮﻜﻴﳌا اﺬﻫ
.ﺔﻴﻛﺬﻟا ﺔﻴﻟﻜﻟا فﺮﻃ ﻊﻣ ﺔﻘﻓاﻮﺘﻣ ﻚﺗﻣﺎﻛ نﻮﻛ ﻦﻣ ﺪﻛﺄﺗو ﻚﺗﻣﺎﻜﺑ ﺔﺻﺎﺨﻟا ﻞﻴﻐﺸﺘﻟا
تﻮﺼﻟا /ﻲﻌﻴﺒﻄﻟا تﻮﺼﻟا طﺎﻘﺘﻟا ﺔﻴﻧﺎﻜﻣإ ﺢﻴﺘﻳ (ﺐﻧﺎﺟ-ﻂﺳو) ﻮﻳﺘﺴﻟا تﻮﺼﻟا مﺎﻈﻧˎ
.حﻮﺿﻮﻟا ﻖﺋﺎﻔﻟا ﻮﻳﺘﺴﻟا
ردﺎﺼﳌ ًﺎﻘﻓو ﺔﺟرد ˎ120 وأ ﺔﺟرد 90 ﲆﻋ (تﻮﺼﻟا ﻊﻳزﻮﺗ ىﺪﻣ) طﺎﻘﺘﻟﻻا جذﻮ ﻂﺒﺿ ﻦﻜ
.تﻮﺼﻟا
ﺔﻴﻃﺎﻴﺘﺣا تﺎﻬﻴﺒﻨﺗ
اﻣﺎﻜﻟا ﻦﻋ نﻮﻓﺮﻜﻴﳌا عﺰﻨﺑ ﻢﻗ ،نﻮﻓﺮﻜﻴﳌا ﻞﻘﻧ ﺪﻨﻋ ﻒﻠﺘﻟا ﻦﻣ ﻞﻴﺻﻮﺘﻟا فﺮﻃ ﺔﻳﺤﻟˎ
.ﺔﻘﻓﺮﳌا ﻞﻤﺤﻟا ﺔﺒﻠﻋ ﰲ ﻪﻟﺎﺧدإو
.ﻞﻴﺻﻮﺘﻟا فﺮﻃ ﺲﻤﻠﺗ ﻻˎ
.ةﺪﻳﺪﺷ ﺔﻣﺪﺼﻟ ﻪﻀﻳﺮﻌﺗوأ ﻪﺑﴐ /ﻪﻃﺎﻘﺳإ ﱃإ ﺪﻤﻌﺗ ﻻ .ﺔﻘﻴﻗد ةادا ﻮﻫ نﻮﻓﺮﻜﻴﳌاˎ
.ﺘﻴﻟﺎﻌﻟا ﺔﺑﻮﻃﺮﻟاو ةراﺮﺤﻟا تﺎﺟرد ﻦﻋ ًاﺪﻴﻌﺑ نﻮﻓﺮﻜﻴﳌا اﺬﻬﺑ ﻆﻔﺘﺣاˎ
.ﺮﺤﺒﻟا ءﺎ وأ ﺮﻄﳌﺎﺑ ﻪﻟﻼﺘﺑا مﺪﻋ ﲆﻋ صﺮﺣا ،جرﺎﺨﻟا ﰲ نﻮﻓﺮﻜﻴﳌا لﻌﺘﺳا ﺪﻨﻋˎ
ﺔﻳرﺎﺷﻹا تاﻮﺻﻷا /ﻞﻴﻐﺸﺘﻟا ﺔﻴﻠﻤﻋ ءﺎﺿﻮﺿ ﻞﻴﺠﺴﺗ ﻢﺘﻳ ﺪﻗ ،ﺔﻛﺮﺤﺘﻣ ةرﻮﺻ ﻞﻴﺠﺴﺗ ءﺎﻨﺛأˎ
.ﺔﺳﺪﻌﻟا وأ اﻣﺎﻜﻟا ﻦﻣ ةردﺎﺼﻟا
،نﻮﻓﺮﻜﻴﳌا ﺲﳌ مﺪﻋ ﲆﻋ صﺮﺣا .ءﺎﺿﻮﺿ ﻞﻴﺠﺴﺗ ﻢﺘﻴﺳ ،ﻞﻴﺠﺴﺘﻟا ءﺎﻨﺛأ نﻮﻓﻜﳌا ﺖﺴﳌ اذإˎ
.ﺦﻟإ ﺔﻌﺒﻘﻟﺎﺑ وأ كﺮﻌﺸﺑ ًﺎﺻﻮﺼﺧ
روﺪﺻ ثﺪﺤﻳ ﺪﻗ ،ﻞﻴﺠﺴﺘﻟا ءﺎﻨﺛأ نﻮﻓﺮﻜﻴﻤﻠﻟ طﺎﻘﺘﻟﻻا جذﻮ حﺎﺘﻔﻣ ﻊﺿو ﻴﻐﺘﺑ ﺖﻤﻗ اذإˎ
.ءﺎﺿﻮﻀﻟا
.اﻣﺎﻜﻟا ﻂﻘﺴﺗ وأ ﻒﻠﺘﻠﻟ نﻮﻓﺮﻜﻴﳌا ضﺮﻌﺘﻳ ﺪﻗ .ﻂﻘﻓ نﻮﻓﺮﻜﻴﳌا ﻦﻣ اﻣﺎﻜﻟا ﻚﺴﻣ ﱃإ ﺪﻤﻌﺗ ﻻˎ
ءاﺰﺟﻷا ﻒﻳﺮﻌﺗ Ȏ
ﺖﻴﺒﺜﺘﻟا ﻲﻏﺮﺑ ȩ
ﻞﻴﺻﻮﺘﻟا فﺮﻃ Ȫ
تﺎﻈﺣﻼﻣ
.ﻞﻴﺻﻮﺘﻟا فﺮﻃ ﺲﻤﻠﺗ ﻻ
طﺎﻘﺘﻟﻻا جذﻮ حﺎﺘﻔﻣȫ
.تﻮﺼﻟا ردﺎﺼﳌ ًﺎﻘﻓو حﺎﺘﻔﳌا ﻂﺒﻀﺑ ﻢﻗ
90° ﺪﻴﻌﺒﻟا تﻮﺼﻟا وأ ﻖﻴﻀﻟا تﻮﺼﻟا ىﺪ تﻮﺼﻟا طﺎﻘﺘﻟا ﺪﻨﻋ
(ﺦﻟإ ًادﺮﻔﻨﻣ ﺔﻴﻘﻴﺳﻮﻣ ﺔﻟآ فﺰﻋو ﺔﺛدﺎﺤﻣ) 120° ﺐﻳﺮﻘﻟا تﻮﺼﻟا وأ ﺾﻳﺮﻌﻟا تﻮﺼﻟا ىﺪ تﻮﺼﻟا طﺎﻘﺘﻟا ﺪﻨﻋ
(ﺦﻟإ ﺔﻴﺣﴪﻣو ﺔﻴﻘﻴﺳﻮﻣ ﺔﻠﻔﺣ)
.ﻲﺒﻳﺮﻘﺘﻟا ﳼﺎﻴﻘﻟا ىﺪﳌﺎﻛ هﻼﻋأ ﺢﺿﻮﳌا لوﺪﺠﻟا ﻊﺟار
.ﻚﺗﻼﻴﻀﻔﺘﻟ ًﺎﻘﻓو طﺎﻘﺘﻟﻻا جذﻮ رﺎﻴﺘﺧﺎﺑ ﻢﻗ
ﺢﻳﺮﻟا ﺰﺟﺎﺣȬ
.ﺲﻔﻨﻟا وأ ﺢﻳﺮﻟا ﻦﻋ ﺔﻤﺟﺎﻨﻟا ءﺎﺿﻮﻀﻟا ﻞﻴﻠﻘﺘﻟ نﻮﻓﺮﻜﻴﳌا ﲆﻋ ﻪﻌﺿ
تﺎﻈﺣﻼﻣ
.ءﺎﳌا ﺔﻄﺳاﻮﺑ ﺢﻳﺮﻟا ﺰﺟﺎﺣ ﻞﺴﻐﺗ ﻻ
.ﻲﻌﻴﺒﻃ ﻞﻜﺸﺑ ﻪﻔﻴﻔﺠﺘﺑ ﻢﻗ ،ﺢﻳﺮﻟا ﺰﺟﺎﺣ ﻞﺘﺑا اذإ
نﻮﻓﺮﻜﻴﳌا لﻌﺘﺳا
نﻮﻓﺮﻜﻴﳌا ﻊﺿو ﻦﻣ ًﺎﻴﺋﺎﻘﻠﺗ اﻣﺎﻜﻟا ﻊﺿو ﻞﻳﻮﺤﺗ ﻢﺘﻳ ،اﻣﺎﻜﻟا ﲆﻋ نﻮﻓﺮﻜﻴﳌا ﺐﻴﻛﱰﺑ ﺖﻤﻗ اذإ
.ﻲﺟرﺎﺨﻟا نﻮﻓﺮﻜﻴﳌا ﻊﺿو ﱃإ ﲇﺧاﺪﻟا
.ﻚﺗﻼﻴﻀﻔﺘﻟ ًﺎﻘﻓو طﺎﻘﺘﻟﻻا جذﻮ حﺎﺘﻔﻣ ﻊﺿو ﻴﻐﺘﺑ ﻢﻗ ،نﻮﻓﺮﻜﻴﳌا ﺐﻴﻛﺮﺗ ﺪﻌﺑ
(ȏ ﻲﺤﻴﺿﻮﺘﻟا ﻞﻜﺸﻟا ﻊﺟار) نﻮﻓﺮﻜﻴﳌا ﺐﻴﻛﱰﻟ
ﻊﻣ نﻮﻓﺮﻜﻴﳌﺎﺑ صﺎﺨﻟا ﻞﻴﺻﻮﺘﻟا فﺮﻃ ةاذﺎﺤ ﻢﻗ .اﻣﺎﻜﻟا ﻦﻋ ﺔﻗﺎﻄﻟا ﻞﺼﻔﺑ ﻢﻗ 1
.اﻣﺎﻜﻟا ﲆﻋ نﻮﻓﺮﻜﻴﳌا ﺐﻴﻛﺮﺗ ﻢﺛ ﻦﻣو ،اﻣﺎﻜﻟا ﲆﻋ دﻮﺟﻮﳌا ﺔﻴﻛﺬﻟا ﺔﻴﻟﻜﻟا فﺮﻃ
.LOCK هﺎﺠﺗﺎﺑ نﻮﻓﺮﻜﻴﳌﺎﺑ صﺎﺨﻟا ﺖﻴﺒﺜﺘﻟا ﻲﻏﺮﺑ ﺮﻳوﺪﺘﺑ ﻢﻗ 2
نﻮﻓﺮﻜﻴﳌا ﻞﺼﻔﻟ
.ﺲﻛﺎﻌﳌا ﺐﻴﻛﱰﻟا بﻮﻠﺳأ عﺎﺒﺗﺎﺑ نﻮﻓﺮﻜﻴﳌا عﺰﻧ ﻢﺛ ﻦﻣو اﻣﺎﻜﻟا ﻦﻋ ﺔﻗﺎﻄﻟا ﻞﺼﻔﺑ ﻢﻗ
تﺎﻔﺻاﻮﳌا
عﻮﻨﻟا(ﺐﻧﺎﺟ-ﻂﺳو) ﻮﻳﺘﺴﻟا تﻮﺼﻟا مﺎﻈﻧ طﺎﻘﺘﻟﻻا جذﻮ ﺔﺟرد 120و ﺔﺟرد 90 ﺑ طﺎﻘﺘﻟﻻا جذﻮ ﻴﻐﺗ
(Ȑ ﻲﺤﻴﺿﻮﺘﻟا ﻞﻜﺸﻟا ﻊﺟار) ﻞﻴﻐﺸﺘﻟا ةراﺮﺣ ﺔﺟردﺔﻳﻮﺌﻣ ﺔﺟرد 40 ﱃإ ﺮﻔﺻ ﻦﻳﺰﺨﺘﻟا ةراﺮﺣ ﺔﺟردﺔﻳﻮﺌﻣ ﺔﺟرد +60 ﱃإ -20 دﺎﻌﺑﻷا (ةزرﺎﺒﻟا ءاﺰﺟﻷا نوﺪﺑ) ًﺎﺒﻳﺮﻘﺗ ﻢﻣ 27 × 50.2 × 72.8 ﺔﻠﺘﻜﻟا
ًﺎﺒﻳﺮﻘﺗ ﻢﺟ 40 ﺔﻨﻤﻀﺘﳌا دﻮﻨﺒﻟا ،(1 دﺪﻋ) ﺢﻳﺮﻟا ﺰﺟﺎﺣ ،(1 دﺪﻋ) ﻮﻳﺘﺴﻟا تﻮﺼﻟا نﻮﻓﺮﻜﻴﻣ
ﺔﻋﻮﺒﻄﻣ ﻖﺋﺎﺛو ﻦﻣ ﻢﻘﻃ ،(1 دﺪﻋ) ﻞﻤﺤﻟا ﺔﺒﻠﻋ
.رﺎﻌﺷإ نود ﻴﻐﺘﻠﻟ ﺔﺿﺮﻋ تﺎﻔﺻاﻮﳌاو ﻢﻴﻤﺼﺘﻟا
.Sony ﻮﺳ ﺔﻛﴩﺑ ﺔﺻﺎﺧ ﺔﻳرﺎﺠﺗ ﺔﻣﻼﻋ ﻲﻫ ﺔﻣﻼﻌﻟا
ﺔﻴﻛﺬﻟا ﺔﻴﻟﻜﻟا فﺮﻃ
ﺔﻠﺑﺎﻗ ﺔﺳﺪﻌﺑ ﺔﻴﻤﻗر اﻣﺎﻛ ﻊﻣ لﻌﺘﺳﻼﻟ ﺔﻴﻛﺬﻟا ﺔﻴﻟﻜﻟا فﺮﻃ مﺎﻈﻧ ﱃإ ﺸﺗ ﺔﻣﻼﻌﻟا هﺬﻫ
اﺬﻬﺑ ةﺰﻬﺠﻣ تﺎﻴﻟﻛو ﻞﻳﺪﺒﺘﻠﻟ ﺔﻠﺑﺎﻗ ﺔﺳﺪﻌﺑ ﺔﻴﻤﻗر تاﻣﺎﻛ .Sony ﻮﺳ جﺎﺘﻧإ ﻦﻣ ﻞﻳﺪﺒﺘﻠﻟ
.ًﻼﻬﺳ لﺎﻌﻔﻟا ﻞﻴﺠﺴﺘﻟا ﻞﻌﺠﻟ ﺔﻤﻤﺼﻣ مﺎﻈﻨﻟا
操作本装置之前，请仔细阅读本手册并妥善保管，以备今后
参考。
警告
为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。
为减少火灾或触电的危险，请勿在本装置上放置如花瓶等盛
有液体的物体。
特性
本麦克风设计用于配备有智能附件插座的相机。请参阅相机
的使用说明书，检查您的相机是否与智能附件插座兼容。
立体声（中端）系统可以自然地拾取声音，并以超强的清
ˎ
晰度再现立体声声像。
根据声源不同，拾音模式（影响声场宽度）可设置为 90°
ˎ
或 120°。
使用须知
携带麦克风时，为防止连接器受损，请将麦克风从相机上
ˎ
取下并放入附带的携带包中。
请勿触摸连接器。
ˎ
本款麦克风属精密设备。请勿使其摔落、遭到撞击或受到
ˎ
过大震动。
请将麦克风远离高温和潮湿。
ˎ
在外面使用麦克风时，小心不要让雨水或海水将其打湿。
ˎ
在电影拍摄期间，可能会记录下相机或镜头的操作噪音或
ˎ
蜂鸣声。
如果在录音过程中触摸麦克风，就会录下杂音。小心不要
ˎ
触摸麦克风，尤其不要让头发、头饰等碰到麦克风。
如果在拍摄过程中切换麦克风的拾音模式开关设置，可能
ˎ
会产生噪音。
切勿只抓住麦克风拿起相机。麦克风可能会损坏，从而导
ˎ
致相机摔落。
Ȏ 部件识别
ȩ 锁扣螺丝
Ȫ 连接器
注意
请勿触摸连接器。
ȫ 拾音模式开关
请根据声源进行设置。
90° 拾取窄声场的声音或远处的声音时
（对话、独奏乐器等）
120° 拾取宽声场的声音或近处的声音时
（音乐会、剧院演出等）
请参照上表作为粗略的标准。
请根据自己的喜好选择拾音模式。
Ȭ 挡风罩
罩在麦克风上，减少风或呼吸产生的砰砰噪音。
注意
请勿用水冲洗挡风罩。
如果挡风罩被打湿，请令其自然风干。
使用麦克风
将麦克风安装到相机上时，相机就会自动从内置麦克风切换
到外部麦克风。
安装好麦克风后，请根据自己的喜好切换拾音模式开关。
安装麦克风（参见图 ȏ。）
1 关闭相机电源。使麦克风的连接器与相机上的智能附件插
座对齐，然后安装麦克风。
2 向 LOCK 方向旋转麦克风的锁扣螺丝。
拆卸麦克风
关闭相机电源，然后按照与安装过程相反的顺序将麦克风卸
下。
规格
类型 立体声（中端）系统
拾音模式 90°/120°拾音模式开关
（参见图 Ȑ。）
操作温度 0 ℃ - 40 ℃
存放温度 –20 ℃ - +60 ℃
尺寸（约） 72.8 mm × 50.2 mm × 27 mm
（不包括突出部位）
质量 约 40 g
所含物品 立体声麦克风 (1)、挡风罩 (1)、
携带包 (1)、成套印刷文件
设计或规格如有变动，恕不另行通知。
是 Sony Corporation 的商标。
此标志表示可用于 Sony 可更换镜头数码相机的智能附件插
座系统。配备该系统的可更换镜头数码相机及附件可令拍摄
变得更加简单、高效。
产品中有毒有害物质或元素的名称及含量
部件名称
有毒有害物质或元素
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(Cr
(VI))
多溴联苯
(PBB)
多溴二
苯醚
(PBDE)
内置线路板 ˑí í í í í
外壳 ˑí í í í í
附件 ˑ í í í í í
í ︰
表示该有毒有害物质在该部件所有均质材料中的含量均
在
SJ/T11363-2006
标准规定的限量要求以下。
ˑ ︰
表示该有毒有害物质至少在该部件的某一均质材料中的
含量超出SJ/T11363-2006
标准规定的限量要求。
索尼公司
出版日期：2013 年 7 月
Produktspezifikationen
| Marke: | Sony |
| Kategorie: | Zubehör |
| Modell: | ECM-SST1 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Sony ECM-SST1 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Zubehör Sony
12 Oktober 2024
10 Oktober 2024
10 Oktober 2024
9 Oktober 2024
7 Oktober 2024
14 Juli 2024
13 Juli 2024
13 Juli 2024
12 Juli 2024
11 Juli 2024
Bedienungsanleitung Zubehör
Neueste Bedienungsanleitung für -Kategorien-
5 Juli 2024
5 Juli 2024
4 Juli 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
28 Juni 2024
