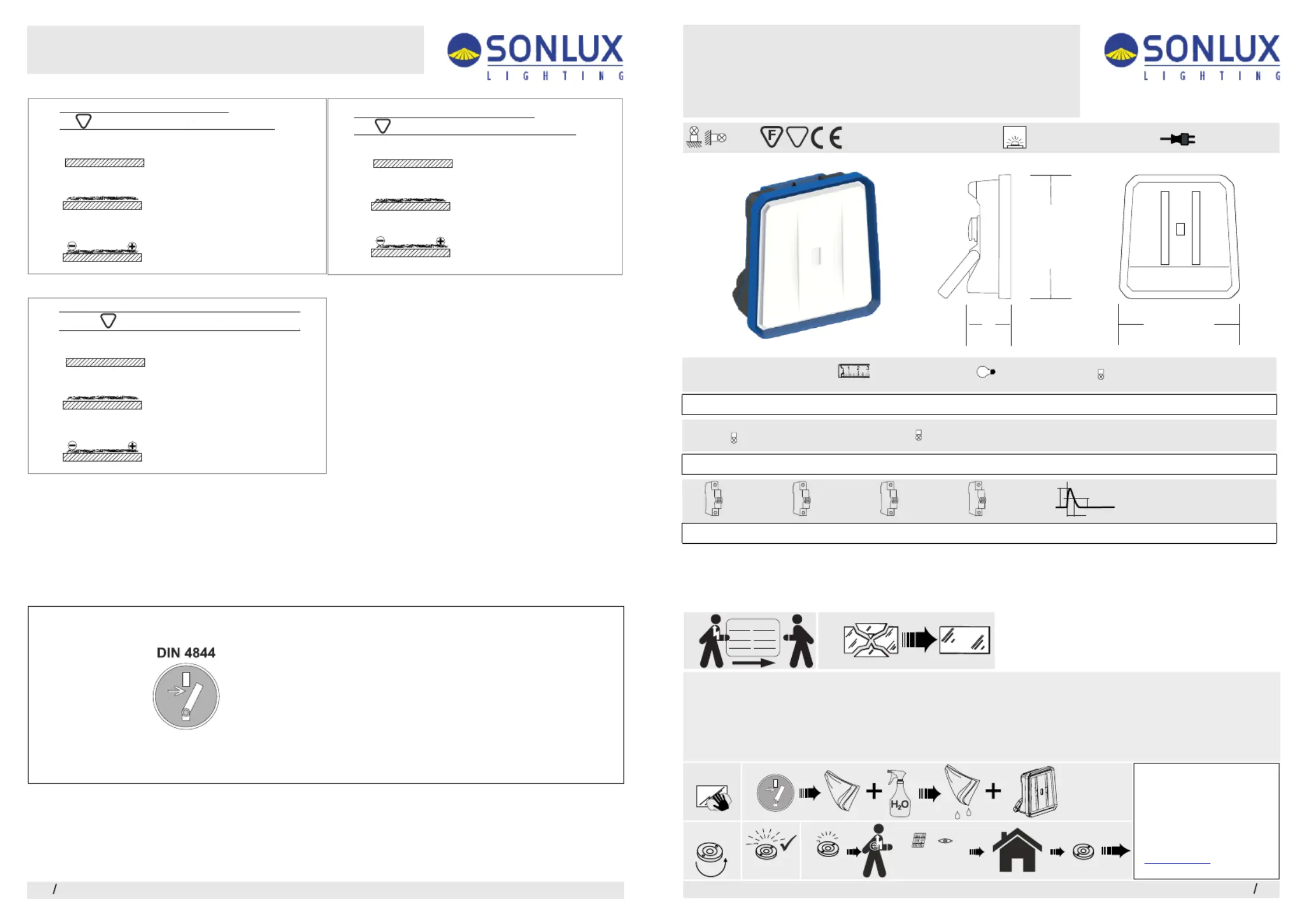

Seite 1/4

www.sonlux.de

GLADIATOR II LED

LED

H 320, T 115, B 305 LED 36 W

ΦEEKLED EEK CRI CCT

4000 lm A++ A++ 80 5000K

B B C C10 16 10 16

T50

I max/2

I max

2 3 4 7 20 A / 200 sμ

Instruction:

www.sonlux.de

Die Leuchte darf nur mit ihren vollständigen

Schutzabdeckungen betrieben werden.

The luminaire must be used with its complete

protective covers only.

La lumiére ne peut tre utilisé avec le couvercleê

H07RN-F 5 m

complet de protection.

Bei Ausfall Ihres Gerätes oder zum Leuchtmittelwechsel wenden Sie sich bitte an Ihren Hersteller. /

Reparaturen, z.B. Austausch einer beschädigten Anschlussleitung, sind ausschließlich vom Hersteller oder Fachbetrieb

durchzuführen. / Repairs, for example replacing a damaged connection cable, must be carried out by the manufacturer or

by specialised repair shop./ Réparations: par exemple d'un câble endommagé doit être éffectué par le fabricant ou une

In case of failure of our device or for LED-panel, please contact your manufacturer. /

Si appareil défectueux ou si vous souhaitez changer la source, merci de contacter votre fabricant.

société spécialisée.

instruction

Wartungsplan/

maintenance

schedule

ee!

IK08

Hinweis zum Einsatz von Leuchten

mit -Kennzeichnung nach EN 60598-2-24

IP 4x Umgebung ohne Staubablagerung

IP 5x Umgebung mit nicht elektrisch leitender

Staubablagerung

IP 6x Umgebung mit elektrisch leitender

Staubablagerung

IP 4x Environment without dust deposit

IP 5x Environment with not electroconductive

dust deposit

IP 6x Environment with electroconductive

dust deposit

Reference for application of lumiaires

with - marking according to EN 60598-2-24

Note sur l'utilisation de luminaires avec marquage

selon EN 60598-2-24

IP 4x Environnement sans poussière

IP 5x Environnement avec dépot de poussière

non conducteur d'électricité

IP 6x Environnement avec dépot de poussière

conducteur d'électricité

Vor Wartung oder Reparatur freischalten/

Power off before maintenance or repair/

Déconnecter avant I´entretien ou la réparation

100% < 100%

+Wartungsplan/

Maintenance

schedule/

EN 12464 / EN 13201

plan d´entretien

EN 12464

LED

EN 13201

EN 12464

SONLUX

Lighting GmbH

Frankenhäuser Str. 66

D-99706 Sondershausen

Deutschland

Telefon +49 36 32/65 22-0

Telefax +49 36 32/65 22-822

www.sonlux.de

info@sonlux.de

INSTRUCTION

SONLUX

Instruction:

www.sonlux.de

LED-Panel / / , 5.000KPanel Module

110V

42V

24V

= 15 x (5m 3G1,5²)

= 8 x (5m 2x1,5²)

= 4 x (5m 2x1,5²)

230V

Housing:

impact-resistant plastic (polycarbonate),

edge guard (thermoplastic elastomer, TPE)

Cover:

impact-resistant plastic (polycarbonate), opal

Handle:

impact-resistant plastic (ABS)

SKL I

Schutzart

type of protection

Degré de protection

SKL II

IP 44 IP 54

ohne bzw. mit 1 - 3 Steckdosen / /without or with 1 - 3 sockets

Disponible sans ou avec 1 à 3 prises de courant

H07RN-F

III

SKL III

Spannung

voltage

Voltage

Schutzklasse

protection class

Classe de protection

= max. 13 A (3.000 W)

230 V

110 V

42 V

24 V

(220 - 240 V, 50-60 Hz)

(90 - 130 V, 0/50-60 Hz)

(35 - 50 V, 50-60 Hz)

(20 - 30 V, 50-60 Hz)

Gehäuse:

schlagfestes Polycarbonat, Kanten-

schutz aus weicher TPE-Komponente

Abdeckung:

schlagfestes Polycarbonat, opal

Griff:

schlagfester Kunststoff (ABS)

Diffuseur:

plastique (polycarbonate) opalin résistant

Poignée:

plastique résistant (ABS)

Boîtier:

plastique résistant (polycarbonate),

protections d'angle en élastomère

thermoplastique souple – TPE

Einsatzhinweise / Utilisation instructions

+IPX4

Instructions d'utilisation /

IP 66

B B C C10 16 10 16

T50

I max/2

I max

2 3 4 7 20 A / 200 sμ

230V (5m 3G1,5²)

Reinigung und Service / / Cleaning and care Nettoyage et entretien

• Reinigung der Leuchte mit heißem Wasser, ggf. mit normalem Spülmittel. Keine Verwendung von technischen Lösungsmitteln,

Aceton, Benzol, Tetrachlorkohlenstoff, etc.

• Eine dauerhafte Einwirkung von Ölen und Fetten ist ebenfalls zu vermeiden.

• Reparaturen, z.B. Austausch einer beschädigten Anschlussleitung, sind ausschließlich

vom Hersteller oder Fachbetrieb durchzuführen.

• Clean the lamp with hot water, if necessary adding a commercial detergent. Do not use technical solvents, acetone, benzene,

carbon tetrachloride, etc.

• Also avoid prolonged exposure to oils and greases.

• Repairs, for example replacing a damaged connecting cable, must be carried out

by the manufacturer or by specialised repair shop.

• Nettoyez le luminaire avec de l'eau chaude, si besoin avec du nettoyant liquide. Ne pas utiliser de solvants, d'acétone,

de benzène, de tétrachlorure de carbone etc…

• Évitez les expositions prolongées aux huiles et graisses

• Les réparations, par exemple le remplacement d'un câble de raccordement endommagé doivent être prises en charge par

le fabriquant ou une entreprise spécialisée.

Reparatur und Wartung / /Repair and Maintenance Réparation et maintenance

• Bei Ausfall Ihres Gerätes oder zum Akkuwechsel wenden Sie sich bitte an Ihren Händler.

• In case of failure of your device or for battery replacement, please contact your dealer.

• En cas de panne de votre projecteur ou pour échange de la batterie, veuillez contacter votre distributeur.

Option Zusatzbeleuchtung bei Netzausfall / Akkubetrieb Additional (backup) lighting option in case of power failure / battery mode/

Option éclairage d'appoint en cas de panne de secteur Mode de service accumulateur Lampe séparément commutable/ /

• Funktion:

Bei vorhandener Netzspannung arbeitet die Leuchte grundsätzlich im Netzbetrieb. Bei Netzausfall und eingeschaltetem Leuchtmittel erfolgt

automatisch die Umschaltung auf Zusatzbeleuchtung mittels Akku. Bei Wiederkehr der Netzspannung geht die Leuchte automatisch in den Netzbetrieb

zurück.

• Erstinbetriebnahme:

Vor dem allgemeinen Gebrauch der Leuchte ist die eingebaute NiCd-Batterie vollständig zu laden, dabei ist die Leuchte ca. 24h mit dem Netz zu

verbinden. Sie kann dabei normal benutzt werden bzw. die Lampe bleibt ausgeschaltet. Zur optimalen Formatierung der Batterie soll zunächst ein

dreimaliger Lade-/Entladeprozeß erfolgen.

• Systempflege / Wartung:

Nach einem Betrieb mit Zusatzbeleuchtung wird die Batterie kurzzeitig neu aufgeladen. Bei normalem, beispielsweise täglichem Gebrauch, erfolgt dies

während jeder Verbindung mit dem Netz. Bei längerem Nichtgebrauch wird empfohlen, die Batterie stets wieder aufzuladen ( mind. 16h am Netz).

Wird die Zusatzbeleuchtungsfunktion über längeren Zeitraum (mehrere Wochen) nicht genutzt, sollte eine bewusste zwischenzeitliche vollständige

Entladung und Wiederaufladung vorgenommen werden. Damit wird dem "Memoryeffekt" (Verlust der Batteriekapazität) vorgebeugt. Bei Beachtung

vorgenannter Hinweise ist eine Batterielebensdauer von mehr als 4 Jahren gesichert. Weitere Wartungsarbeiten sind nicht erforderlich.

• Function:

If the mains voltage supply is available, the lamp runs off the mains. In case of power failure and if the lighting is switched on it automatically switches

to additional lighting using the battery power supply. When the mains voltage supply returns the lamp automatically switches back to mains power

supply mode.

• First time operation (commissioning):

Before general usage of the lamp, completely charge the built-in NiCd battery. For this purpose the lamp must be connected to the mains voltage for

about 24 hours. It can thereby be used normally or the lamp can remain switched off. For optimum formatting of the battery, it should initially be fully

charged and discharged 3 times.

• System care / maintenance

After operation with emergency light the battery will be briefly recharged. In normal, for example daily operation, this takes place whenever the lamp is

connected to the mains voltage. If the lamp is not used for a long time, it is advisable to recharge the battery (by connecting the lamp to the mains

voltage for at least 16 hours). If the emergency light function is not used for a long time (several weeks), remember to completely discharge and

recharge the battery from time to time to prevent the "memory effect” (loss of battery capacity). If this instruction is observed, the service life of the

battery will be longer than 4 years. No further maintenance tasks are necessary.

• Fonctionnement :

Si la tension secteur est appliquée, le projecteur fonctionne en mode de service secteur. Une panne de secteur déclenche automatiquement la

commutation sur la fonction d’appoint avec accumulateur, la lumière étant restée alumée (flux lumineux réduit). Au retour de la tension secteur,

le projecteur retourne automatiquement en mode de service secteur.

• Première mise en fonctionnement :

Avant utiliser le projecteur pour la première fois, charger entièrement la batterie NiCd intégrée ; pour cela , brancher le projecteur pendant env. 24h sur

le secteur. Pendant qu’il charge il peut être utilisé normalement ou rester éteint. Pour que la batterie soit chargée de façon optimale, répéter 3 fois le

processus de charge/ décharge.

• Entretien système / maintenance :

Après un fonctionnement avec éclairage supplémentaire, recharger la batterie un court instant. Lors d’une utilisation normale, par exemple si le

projecteur est utilisé tous les jours, elle se recharge automatiquement pendant le branchement sur secteur. Si le projecteur n’est pas utilisé pendant

une période prolongée, il est recommandé de toujours le recharger (au moins 16h branchée).

Si la fonction éclairage supplémentaire n’est pas utilisée pendant une durée prolongée (plusieurs semaines), procéder volontairement à une décharge

intégrale est à une recharge.

Cela prévient « l’effet de mémoire » (perte de la capacité de la batterie). Si les remarques ci-dessus sont respectées, la batterie durera plus de 4 ans.

Un entretien supplémentaire n’est pas nécessaire.

www.sonlux.de 43
