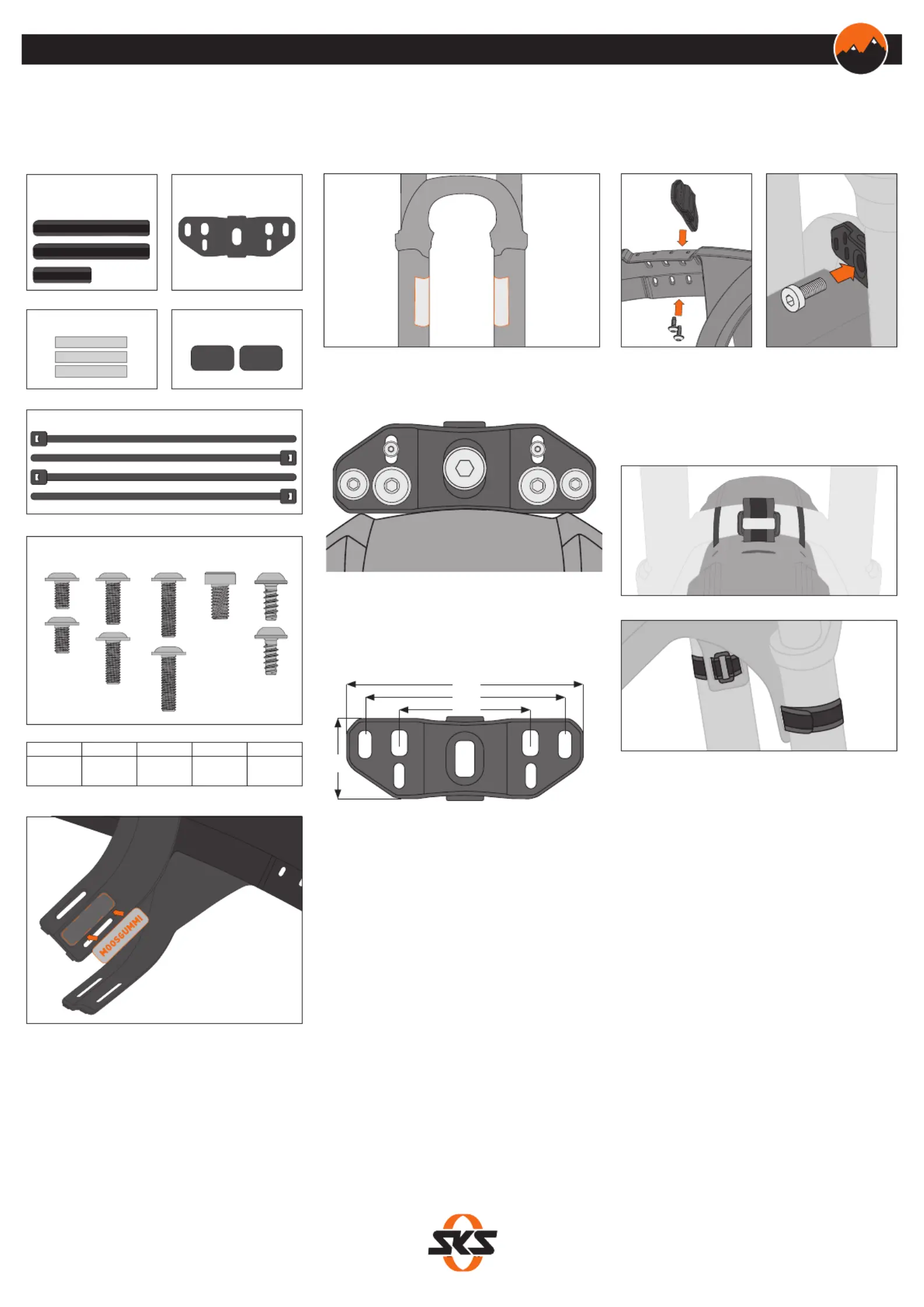

HANDLEIDING MUDROCKER SET: FRONT 12017 ›MOUNTAIN
GERMANY
Delen
Gegomde klittenbanden
voor spatbordmontage
Adapter
Beschermfolie voor het frame Sponsrubber
Kabelbinders
Schroeven
Sponsrubber op spatbord plakken (buiten)
Montagevoorbereiding
Beschermfolie voor het frame bevestigen op buitenpoot. 1.1. Adapter al naargelang het benodigde gatenschema op het spatbord
schroeven. Gebruik hiervoor de meegeleverde zelftappende schroeven.
(TX20)
1.2. Adapter vastschroeven aan vorkbrug.
Montage aan de buitenpoot
2.1. Lange riemen invlechten en vasttrekken.
Inrichting voor montage Fox
met klittenband of kabelbinder
2. Bevestigingsmogelijkheid
met adapter
1. Bevestigingsmogelijkheid
De MUDROCKER FRONT vorkadapter beschikt over verschillende opties
voor het bevestigen aan de vorkbrug. Controleer vooraf of de voorhanden
gatopties overeenkomen met de gatopties van uw vork. De adapter moet
minstens met de M6-schroef in het midden of 2 zijdelingse schroeven
worden bevestigd. De adapter kan ook 180 gedraaid worden gebruikt.
Neem de minimum afstand tot de band, ook in ingeveerde toestand, in
acht.
GERMANY
EXTENDER
EXTENSION
1.
oder
2.
EXTENDER
MUDROCKER
EXTENDER
EXTENSION
HANDLEIDING MUDROCKER SET: REAR 12017›
MOUNTAIN
Onderdelen
1. Plaats de rubberen houders op het spatbord
Rubberen
houder
Frame beschermfolie
1.1. Afstand tot de band instellen (2 posities mogelijk)
2. Voer de klittenband door met de zachte rubberen
kant naar het frame toe. Span de klittenbanden voor elke rit aan!
Eindpositie van de klittenband
1.2. Frame beschermfolie aanbrengen.
(Reinig het frame grondig voordat u de folie plakt)
GEVAAR!
Het gebruik van frame beschermfolie is belangrijk.
GEVAAR!
Schuif het verlengstuk in het
spatbord en knip het af zodat het
tussen de achtervork past. Vermijd
contact met de staande achtervork.
Op ruw terrein kan er kort contact met de band ontstaan.
3. Optioneel
6 mm
GERMANY
1. Boor een gat in het spatbord en de extender op de
gemarkeerde positie met een boor van 6 mm.
2. Steek de plug van buitenaf door het gat.
3. Druk de spreidpen in de plug totdat deze vlak op het spatbord zit.
Gebruik hiervoor eventueel een hulpmiddel.
De spreidpen verbindt nu de extender met het spatbord.
HANDLEIDING MUDROCKER SET: REAR 12017›
MOUNTAIN
