Seite 1/2
6
4
5
1
2
7
9
8
10
3
Importado por: KLEIN TOOLS DE MEXICO
S. DE R.L. DE C.V. AV. Benito Juarez Garcia
No. 75, 77 y 79 No. Int. 9
Col. San Mateo Cuautepec
Tultitlán Estado de México. C.P. 54948
RFC KTM-710310-645
Contenido: 1 pieza
WARNINGS
To ensure safe operation and service of the tester, follow these
instructions. Failure to observe these warnings can result in severe
injury or death.
• LASER RADIATION, Class IIIa laser. direct laser beam into eyes, DO NOT DO NOT
stare into the beam, or view directly with optical instruments as this can cause DO NOT
severe and permanent eye damage.
• Risk of electric shock and burn. Contact with live circuits could result in death or
serious injury.
• Use caution with voltages above 25V AC as a shock hazard may exist.
• A blinking LED or a steadily illuminated LED in the tip and audible beeps indicate
presence of voltage. If no indication, voltage could still be present.
• Before and after each use, verify operation by testing a known working circuit that is
within the rating of this unit.
• Never assume neutral or ground wires are de-energized. Neutrals in multi-wire branch
circuits may be energized when disconnected and must be retested before handling.
• The tester detect voltage if:WILL NOT
• The wire is shielded.
• The operator is not grounded or is otherwise isolated from an effective earth ground.
• The voltage is DC.
• The tester MAY NOT detect voltage if:
• The user is not holding the tester.
• The user is insulated from the tester with a glove or other materials.
• The wire is partially buried or in a grounded metal conduit.
• The tester is at a distance from the voltage source.
• The field created by the voltage source is being blocked, dampened, or otherwise
interfered with.
• The frequency of the voltage is not a perfect sine wave between 50 and 500Hz.
• The tester is outside of operating conditions (listed in Specifications section).
• Operation may be affected by differences in socket design and insulation thickness
and type.
• In bright light conditions, the LED visual indicators will be less visible.
• When powered-ON, one of the “power-ON” LED’s will be illuminated.
DO NOT USE
TESTER UNLESS ONE OF THE “POWER-ON” LED IS ILLUMINATED.s
• Do not use if tester appears damaged or is not operating properly. If in doubt, replace
the tester.
• Do not apply more than the rated voltage as marked on the tester (1000V).
• Detection above 70V AC in Mode 1, or above 12V AC in Mode 2 is specified under
"normal" conditions as detailed below. The tester may detect at a different threshold at
different conditions, or may not detect at all unless:
• The tip of the tester is within 0.25" (6 mm) of an AC voltage source radiating unimpeded.
• The user is holding the body of the tester with his or her bare hand.
• The user is standing on or connected to earth ground.
• The air humidity is nominal (50% relative humidity – non-condensing).
• The tester is held still.
• Always wear approved eye protection.
• Comply with local and national safety requirements.
• If this product is used in a manner not specified by the manufacturer, protection
provided by the product may be affected.
ENGLISH
OPERATING INSTRUCTIONS
SELECTING VOLTAGE TESTING MODE
NCVT5 can detect voltage in two distinct modes, defined by the
voltage ranges to which the tester is sensitive. Mode 1 detects 70 to
1000V AC, Mode 2 detects 12 to 1000V AC.
With the tester powered-
ON, successive presses of the NCV Power-ON button
1
will switch
the tester between modes 1 and 2. The Power-ON indicator LED’s
3
will indicate the currently active mode.
The tester will power-ON in the
mode that was most recently used.
OPERATING INSTRUCTIONS
CHECKING FOR THE PRESENCE OF AC VOLTAGE
1. Prior to use, test on a known live circuit to verify tester
functionality.
2. Place tip of the tester
5
near AC voltage. If voltage is present,
the unit will emit audible beeps and the LEDs in the tip
4
will
illuminate:
Mode Power-On
LED Color 12 to 70V AC >70 to 1000V AC
Mode 1
70 – 1000V
Range
Red
No illumination, no
sound Red LED in tip
4
illuminated, continuous
audible beep
Mode 2
12 – 1000V
Range
Blue
Blue LED in tip
4
blinking, pulsing
audible beep
Red LED in tip
4
illuminated, continuous
audible beep
NOTE: In Mode 2, the tester is more sensitive to high voltage sources
and electrically noisy environments. It is recommended to set the
tester to operate in Mode 1 when expected voltages are above 70V AC.
SILENT OPERATION
To activate silent operation, power-ON by pressing and holding the
NCV Power-ON button
1
for more than 2 seconds. Power-ON in this
manner each time silent operation is desired.
CLEANING
Be sure tester is turned off and wipe with a clean, dry lint-free
cloth.
Do not use abrasive cleaners or solvents.
STORAGE
Remove the batteries when not in use for a prolonged period
of time. Do not expose to high temperatures or humidity. After
a period of storage in extreme conditions exceeding the limits
mentioned in the General Specifications section, allow the tester to
return to normal operating conditions before using.
DISPOSAL / RECYCLE
Do not place equipment and its accessories in the trash.
Items must be properly disposed of in accordance with local
regulations. Please see www.epa.gov www.erecycle.org or
for additional information.
CUSTOMER SERVICE
KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069
1-877-553-4676
customerservice@kleintools.com
www.kleintools.com
MAINTENANCE
BATTERY REPLACEMENT
If activating the laser pointer results in a blinking red LED
3
,
the battery
level is too low to operate the laser, but the NCVT may still be used. If
attempts to use either the NCVT or the Laser Pointer results in a blinking
blue LED
3
, the batteries must be replaced.
1. Unscrew the battery cap
9
and remove/recycle spent batteries.
2. Install two new AAA batteries. Note proper polarity.
3. Screw battery cap tightly to ensure a tight seal with the O-Ring
8
.
FUNCTION BUTTONS (FIG. 1)
NCV POWER ON/OFF BUTTON
1
To activate the Non-Contact Voltage Testing feature, press and
release the NCV Power-ON button
1
. The tester will emit a
single beep and one of the Power ON LED’s
3
will illuminate
3
indicating which NCVT mode is active (see OPERATING
INSTRUCTIONS). To power-OFF the tester, press and hold the
NCV button.
NOTE: The tester will automatically power-OFF following 4 minutes
of inactivity to conserve battery life.
LASER ON/OFF BUTTON
2
Press and hold the Laser Power Button
2
to activate the laser
pointer. Release the button to deactivate the laser.
WARNING: LASER RADIATION. do any of the DO NOT
following, as severe and permanent eye damage could result:
•
DO NOT direct laser beam into eyes.
•
DO NOT stare into the beam.
•
DO NOT view directly with optical instruments.
CAUTION
• DO NOT attempt to repair this tester. It contains no serviceable parts.
• DO NOT expose tester to extremes in temperature or high humidity.
ENGLISH

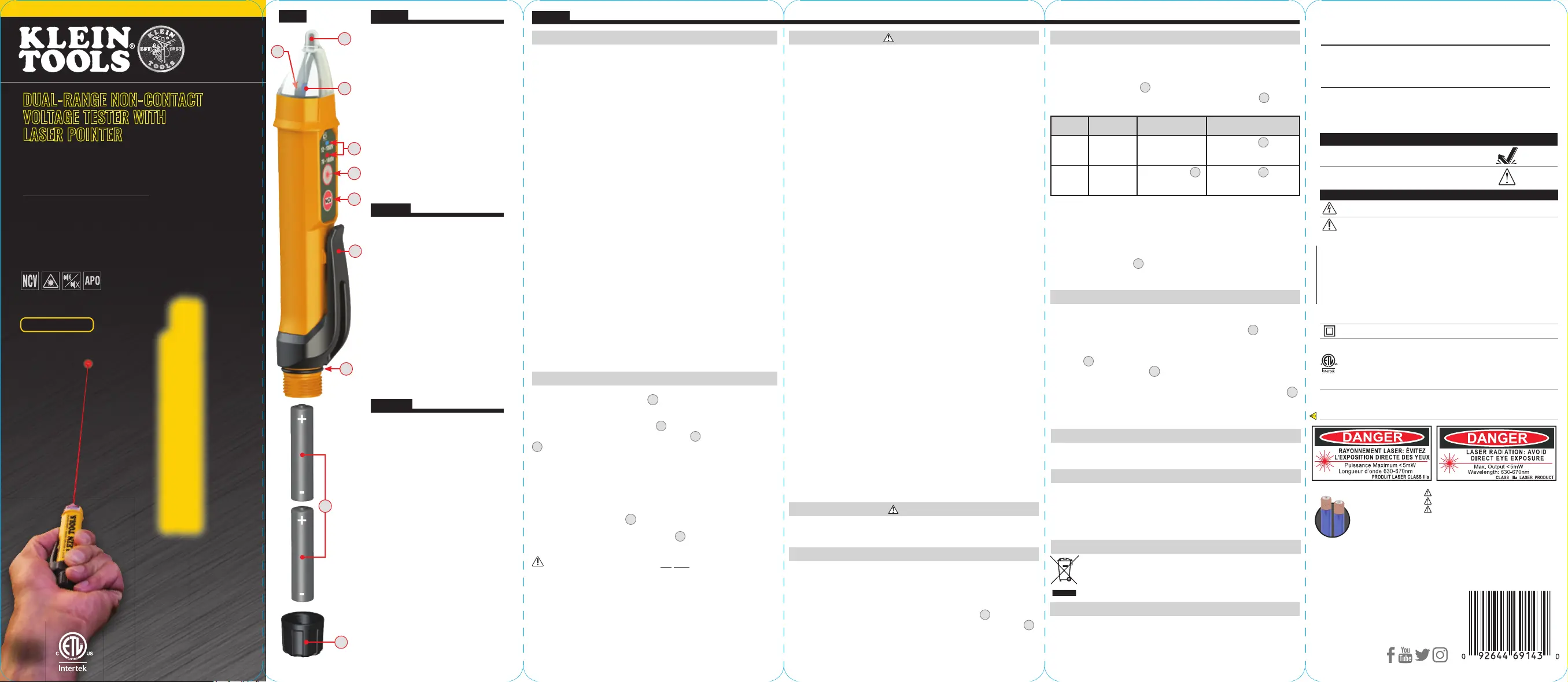

1.NCV Power On/Off Button
2.Laser Power On/Off Button
3.Power On/Mode LEDs
4.Voltage Detection LEDs (Inside Tip)
5.Non-Contact Tip
6.Laser Aperture
7.Pocket Clip
8.O-ring Seal
9.Battery Cap
10. 2x AAA Batteries (Included)
NOTE: There are no
user-serviceable parts
inside tester.
1.
Botón de encendido y apagado "NCV"
2.Botón de encendido y
apagado del láser
3.LED de encendido/modo
4.LED de detección de voltaje
(en el interior de la punta)
5.Punta para detección y
medición sin contacto
6.Apertura del láser
7.Clip de bolsillo
8.Junta tórica
9.Tapa del compartimento de baterías
10. 2baterías AAA (incluidas)
ESPAÑOL
NOTA: El probador no contiene
en su interior piezas que el
usuario pueda reparar.
1.Bouton marche/arrêt NCV
(test de tension sans contact)
2.Bouton marche/arrêt du
pointeur laser
3.VoyantsDEL de marche/mode
4.VoyantsDEL de détection de tension
(dans la pointe)
5.Pointe sans contact
6.Ouverture du laser
7.Agrafe pour poche
8.Joint torique
9.Couvercle de piles
10. 2pilesAAA (comprises)
FRANÇAIS
REMARQUE: Ce testeur
ne contient aucune pièce
réparable par l’utilisateur.
Made in China
Hecho en China
Fabriqué en Chine
1330540 Rev 06/18 D
KLEIN TOOLS, INC
Chicago, IL USA
© 2018
• Detects AC voltage from 12 to 1000V with visual & audible indicators.
• Two detection ranges: 70 to 1000V and 12 to 1000V.
• Bright integrated laser pointer.
• Detecta voltaje CA de 12V a 1000V mediante indicadores
visuales y audibles.
• Dos rangos de detección: 70V a 1000V y 12V a 1000V.
• Puntero láser integrado, con haz de luz brillante.
• Détecte la présence d’une tension allant de 12 à 1000Vc.a. et la
signale au moyen d’indicateurs visuels et sonores.
• Deux plages de détection: 70 à 1000V et 12 à 1000V.
• Pointeur laser lumineux intégré.
Durability / Durabilidad / Durabilité
Drop Protection
Protección ante caídas / Protection contre les chutes
9.8 ft.
(3 m)
Safety Rating
Clasificación de seguridad / Cote de sécurité
CAT IV
1000V
Symbols on tester / Símbolos del probador / Symboles sur le testeur
Warning – Risk of electric shock / Advertencia: riesgo de choque eléctrico /
Avertissement – Risque d'électrocution
Risk of danger. It is important that users of this tester read, Important information:
understand, and follow all warnings, cautions, safety information, and instructions
in this manual before operating or servicing this tester. Failure to follow instructions
could result in death or serious injury.
Riesgo de peligro. Es importante que el usuario de Información importante:
este probador lea, comprenda y respete todas las advertencias, precauciones,
instrucciones e información de seguridad incluidas en este manual, antes de
poner en funcionamiento el probador o de realizarle servicios de mantenimiento.
No seguir estas instrucciones puede dar lugar a lesiones graves o mortales.
Risque de danger. Il est important que les utilisateurs Information importante:
de ce testeur lisent, comprennent et suivent tous les avertissements, mises
en garde, information de sécurité et instructions donnés dans le présent guide
avant de faire fonctionner ou de réparer ce testeur. Le non-respect pourrait
entraîner des blessures graves, voire la mort.
Double insulated / Doble aislamiento / Double isolation
This product has been independently tested by Intertek and meets applicable
published standards.
Este producto p1-ha sido probado de manera independiente por Intertek y
cumple con las normas publicadas vigentes.
Ce produit a été testé de manière indépendante par Intertek et répond aux
exigences des normes applicables.
CAT
IV
For measurements performed at the source of low-voltage installation and outside lines.
Para mediciones realizadas en la fuente de la instalación de bajo voltaje y líneas externas.
Pour des mesures prises à la source d’une installation à faible tension et des lignes extérieures.
70 – 1000V AC
12 – 1000V AC
DUAL-RANGE
GENERAL SPECIFICATIONS
The Klein Tools NCVT-5 is a dual-range non-contact voltage tester
(NCVT) with laser pointer. It can be set to detect voltage from 70 to
1000V AC (Mode 1) or from 12 to 1000V AC (Mode 2). The laser
pointer can function independent of or simultaneously with the NCVT.
• Measurement Range: Mode 1: 70 to 1000V AC
Mode 2: 12 to 1000V AC
• Frequency Range: 50 to 500 Hz
• Laser: Class IIIa, 630 to 670nm, Max. Power <5mW
• Batteries: 2x AAA 1.5V Alkaline
• Operating and Storage Altitude: Up to 6562 ft. (2000 m)
• Operating and Storage Temp: ° ° ° °14 to 122 F (-10 to 50 C)
• Relative Humidity: <95% non-condensing
• Dimensions: 6.0" x 0.96" x 1.16" (152 x 24 x 29 mm)
• Weight: 2.5 oz. (72 g) including batteries
• Pollution degree: 2
• Safety Rating: CAT IV 1000V AC
• Drop Protection: 9.8 ft. (3 m)
• Standards: Conforms to UL STD. 61010-1, 61010-2-030
Certi ed to
CSA STD. C22.2 No. 61010-1, 61010-2-030
• Complies with: 21 CFR 1040.10 and 1040.11 except for deviations
pursuant to laser notice No. 50, dated June 24, 2007.
Specifications subject to change.
WARNING: Cancer and reproductive harm – See www.P65Warnings.ca.gov for more information.
FIG. 1
NCVT-5
DUAL-RANGE NON-CONTACT
VOLTAGE TESTER WITH
LASER POINTER
PROBADOR DE VOLTAJE
SIN CONTACTO DE RANGO
DUAL CON PUNTERO LÁSER
TESTEUR DE TENSION
SANS CONTACT À
DOUBLE PLAGE AVEC
POINTEUR LASER
WARNINGS AND INSTRUCTIONS INSIDE - DO NOT DISCARD.
ADVERTENCIAS E INSTRUCCIONES EN EL INTERIOR - NO DESECHAR.
AVERTISSEMENTS ET INSTRUCTIONS À L’INTÉRIEUR– NE PAS JETER.
CAT IV
1000V
Warranty / Garantía / Garantie :
www.kleintools.com/warranty
WARNINGS and instructions: See inside.
ADVERTENCIAS e instrucciones: ver en interior.
ADVERTISSEMENTS et instructions : Voir à l’intérieur.
2x AAA
INCLUDED
INCLUIDAS
COMPRISES
www.kleintools.com
ESPAÑOL FRANÇAIS
ADVERTENCIAS
Para garantizar un funcionamiento y servicio seguros del probador, siga
estas instrucciones. El incumplimiento de estas advertencias puede
provocar lesiones graves o la muerte.
• RADIACIÓN LÁSER NO, láser Clase IIIa. dirija el haz del láser directamente a los ojos,
NO NO mire el haz de luz y mire directamente el haz con instrumentos ópticos, p2-ya que
esto puede provocar lesiones oculares graves e irreversibles.
• Riesgo de choque eléctrico y quemaduras. El contacto con los circuitos activos podría
causar lesiones graves o mortales.
• Tenga precaución con las tensiones superiores a 25V CA p2-ya que podría existir riesgo de
choque eléctrico.
• Un LED intermitente o fijo en la punta y la emisión de pitidos indican la presencia de voltaje.
Aun cuando no haya ninguna indicación en el instrumento, puede ocurrir que haya voltaje.
• Antes y después de cada uso, verifique el funcionamiento realizando una prueba en un
circuito activo que se encuentre dentro de la capacidad de esta unidad.
• Nunca suponga que los cables neutro y de puesta a tierra están desenergizados. Los
neutros en circuitos derivados de cables de múltiples alambres pueden estar energizados
aunque estén desconectados y deben volver a probarse antes de manipularlos.
• El probador detectará voltaje en las siguientes situaciones:NO
• Si el cable está blindado.
• Si el operador no está conectado a tierra o está aislado de alguna manera de una
toma de tierra eficaz.
• Si el voltaje es de CD.
• El probador detecte voltaje en las siguientes situaciones:POSIBLEMENTE NO
• Si el usuario no sostiene el probador.
• Si el usuario está aislado del probador mediante un guante u otro material.
• Si el cable está parcialmente enterrado o en un conducto de metal conectado a tierra.
• Si el probador se encuentra a cierta distancia de la fuente de voltaje.
• Si el campo creado por la fuente de voltaje está bloqueado, amortiguado o sometido a
interferencia de alguna otra manera.
• Si la frecuencia de voltaje no es una onda sinusoidal perfecta entre 50Hz y 500Hz.
• Si el probador se encuentra fuera de las condiciones de funcionamiento (descritas en
la sección Especificaciones).
• El funcionamiento puede verse afectado por diferencias en el diseño de las tomas y el
tipo y espesor del aislamiento.
• En condiciones de mucha luz, los indicadores visuales LED serán menos visibles.
• Al encenderse la unidad, se iluminará uno de los LED de encendido.
NO UTILICE EL
PROBADOR A MENOS QUE UNO DE LOS LED DE ENCENDIDO ESTÉ ILUMINADO.
• No use el probador si parece dañado o si no funciona correctamente. Si tiene dudas,
reemplace el probador.
• No aplique un voltaje nominal mayor al indicado en el probador (1000V).
• La detección de más de 70V CA en el modo 1 o de más de 12V CA en el modo 2 se
especifica en condiciones "normales" como se indica a continuación. El probador puede
detectar tensión a un umbral diferente, en condiciones diferentes, o puede no detectar
ninguna tensión, a menos que se cumplan las siguientes condiciones:
• La punta del probador está dentro de 0,25" (6 mm) de una fuente de voltaje de CA que
irradia sin impedimento.
• El usuario sostiene el cuerpo del probador con la mano descubierta.
• El usuario está parado sobre una toma de tierra o conectado a ella.
• La humedad del aire es de valor nominal (50% de humedad relativa, sin condensación).
• El probador se sostiene firmemente para mantenerlo inmóvil.
• Siempre debe usar protección para ojos aprobada.
• Cumpla con los requisitos locales y nacionales de seguridad.
• Si este producto se usa de una manera contraria a lo especificado por el fabricante, la
protección proporcionada por el producto puede verse afectada.
INSTRUCCIONES DE OPERACIÓN
SELECCIÓN DEL MODO DE PRUEBA DE VOLTAJE
El NCVT5 puede detectar voltaje en dos modos diferentes, definidos en función de los
rangos de voltaje que el probador es capaz de detectar. El modo 1 detecta voltajes de
70V CA a 1000V CA; el modo 2, voltajes de 12V CA a 1000V CA. Si el probador está
funcionando y se presiona varias veces el botón de encendido "NCV"
1
, se alternará entre
los modos 1 y 2. El LED indicador de encendido
3
señalará el modo activo. El probador
se encenderá en el último modo que se haya utilizado.
PRECAUCIÓN
• NO intente reparar el probador. Incluye piezas no reparables.
• NO exponga el probador a condiciones de temperatura extrema o de humedad alta.
BOTONES DE FUNCIONES (FIG. 1)
BOTÓN DE ENCENDIDO Y APAGADO "NCV"
1
Para activar la función de prueba de voltaje sin contacto, presione y suelte
el botón de encendido NCV
1
. El probador emitirá un solo pitido y uno
de los LED de encendido
3
se iluminará para indicar el modo activo del
NCVT (consulte las INSTRUCCIONES DE OPERACIÓN). Para apagar el
probador, mantenga presionado el botón NCV (Voltaje sin contacto).
NOTA: El probador se apagará automáticamente después de 4 minutos de
inactividad para preservar la vida útil de la batería.
BOTÓN DE ENCENDIDO Y APAGADO DEL LÁSER
2
Mantenga presionado el botón de encendido del láser
2
para activar el
puntero láser. Suelte el botón para desactivar el láser.
ADVERTENCIA: RADIACIÓN LÁSER. NO realice ninguna
de las siguientes acciones, puesto que pueden ocasionarle
lesiones oculares graves e irreversibles:
•
NO dirija el haz del láser directamente a los ojos.
•
NO mire el haz de luz.
•
NO mire directamente el haz con instrumentos ópticos.
ESPECIFICACIONES GENERALES
El NCVT-5 de Klein Tools es un probador de voltaje sin contacto (NCVT)
de rango dual con puntero láser. Se puede configurar para detectar voltaje
de 70V CA a 1000V CA (Modo 1) o de 12V CA a 1000V CA (Modo 2).
El puntero láser puede funcionar de modo independiente o en simultáneo
con el NCVT.
• Rango de medición: Modo 1: 70V CA a 1000V CA
Modo 2: 12V CA a 1000V CA
• Intervalo de frecuencia: 50Hz a 500 Hz
• Láser: Clase IIIa, 630nm a 670nm, Potencia máx. <5mW
• Baterías: 2 baterías alcalinas AAA de 1,5V
• Altitud para correcto funcionamiento y
almacenamiento: hasta 6562pies (2000m)
• Temperatura de funcionamiento y
almacenamiento: 14 F a 122 F (-10 C a 50 C)° ° ° °
• Humedad relativa: <95% sin condensación
• Dimensiones: 6,0" × 0,96" × 1,16" (152mm × 24mm × 29mm)
• Peso: 2,5 oz (72 g) incluidas las baterías
• Grado de contaminación: 2
• Clasicación de seguridad: CAT IV 1000V CA
• Protección ante caídas: 9,8pies (3 m)
• Normas:
Cumple con las normas UL 61010-1, 61010-2-030
Certicado según las normas CSA C22.2 n.°61010-1, 61010-2-030
• Satisface: la norma 21 CFR 1040.10 y 1040.11, excepto en lo referente
a los desvíos, de conformidad con el Aviso sobre láser n.º 50, con fecha
del 24 de junio de 2007.
Especificaciones sujetas a cambios.
INSTRUCCIONES DE OPERACIÓN
VERIFICACIÓN DE PRESENCIA DE VOLTAJE CA
1. Antes de utilizar el probador, realice pruebas en un circuito activo para
comprobar que funcione correctamente.
2. Coloque la punta del probador
5
cerca del voltaje CA. Si se detecta voltaje,
la unidad emitirá pitidos y se encenderá un LED en la punta
4
:
Modo
Color del
LED de
encendido
12V CA a 70V CA >70V CA a 1000V CA
Modo 1
Rango de
70 – 1000V
Rojo
No hay ningún LED
iluminado ni pitidos LED rojo iluminado en la
punta
4
, pitido continuo
Modo 2
Rango de
12 – 1000V
Azul
LED azul intermitente
iluminado en la punta
4
,
pitido intermitente
LED rojo iluminado en la
punta
4
, pitido continuo
NOTA: En el modo 2, el probador es más sensible a las fuentes de alto voltaje y a
los entornos con ruido eléctrico. Se recomienda configurar el probador para que
funcione en el modo 1 cuando se esperan voltajes superiores a 70V CA.
FUNCIONAMIENTO EN MODO SILENCIOSO
Para activar el modo silencioso, mantenga presionado el botón de encendido
"NCV"
1
durante más de 2segundos. Encienda el probador de esta manera
cada vez que desee hacerlo funcionar en modo silencioso.
LIMPIEZA
Asegúrese de que el probador esté apagado y límpielo con un paño limpio,
seco, que no deje pelusas.
No utilice solventes ni limpiadores abrasivos.
ALMACENAMIENTO
Retire las baterías si no va a utilizar el instrumento durante un tiempo
prolongado. No lo exponga a la humedad ni a altas temperaturas. Luego de un
período de almacenamiento en condiciones extremas que sobrepasen los límites
mencionados en la sección Especificaciones generales, deje que el probador
vuelva a las condiciones de funcionamiento normales antes de utilizarlo.
ELIMINACIÓN/RECICLAJE
No arroje el equipo ni sus accesorios a la basura. Los elementos
se deben desechar correctamente de acuerdo con las regulaciones
locales. Visite www.epa.gov www.erecycle.org o para obtener más
información.
SERVICIO AL CLIENTE
KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069, EE.UU.
1-877-553-4676
customerservice@kleintools.com
www.kleintools.com
MANTENIMIENTO
REEMPLAZO DE LAS BATERÍAS
Si al activar el puntero láser se observa que el LED de color rojo se ilumina
intermitentemente
3
,
esto indica que el nivel de la batería es demasiado bajo
para el funcionamiento del láser, aunque se puede utilizar el NCVT sin problema. Si
al intentar utilizar el NCVT o el puntero láser se observa que el LED de color azul se
ilumina intermitentemente
3
, se deben reemplazar las baterías.
1. Desenrosque la tapa del compartimento de baterías
9
, y retire y envíe las
baterías agotadas a reciclaje.
2. Instale dos baterías AAA nuevas. Tenga en cuenta la polaridad correcta.
3. Enrosque la tapa del compartimento de baterías firmemente para garantizar
un cierre estanco con la junta tórica
8
.
BOUTONS DE FONCTION (FIG. 1)
BOUTON MARCHE/ARRÊT DU TTSC
1
Pour activer la fonctionnalité de test de tension sans contact, appuyez
sur le bouton d’alimentation NCV (test de tension sans contact)
1
, puis
relâchez-le. Le testeur émet un seul signal sonore et l’un des voyants
DEL
3
de mise sous tension s’allume pour indiquer lequel des deux
modes du TTSC est activé (voir les INSTRUCTIONS D’UTILISATION). Pour
éteindre le testeur, appuyez sur le bouton « NCV » et maintenez-le enfoncé.
REMARQUE : Le testeur s’arrêtera automatiquement après 4 minutes
d’inactivité pour préserver la charge de la pile.
BOUTON MARCHE/ARRÊT DU POINTEUR LASER
2
Appuyez sur le bouton d’alimentation du laser
2
et maintenez-le enfoncé
pour activer le pointeur laser. Relâchez le bouton pour désactiver le
pointeur laser.
AVERTISSEMENT: RADIATION LASER. N’effectuez
AUCUNE des actions qui suivent, car des dommages
graves et permanents à la vue pourraient survenir:
•
NE dirigez PAS le faisceau laser directement dans les yeux.
•
NE regardez PAS directement le faisceau.
•
NE regardez PAS directement le faisceau avec des instruments optiques.
CARACTÉRISTIQUES GÉNÉRALES
Le NCVT-5 de KleinTools est un testeur de tension sans contact (TTSC)
à double plage avec pointeur laser. Il peut être réglé pour détecter la
présence d’une tension allant de 70 à 1000Vc.a. (mode1) ou d’une
tension allant de 12 à 1000Vc.a. (mode2). Le pointeur laser peut
fonctionner indépendamment du TTSC ou simultanément.
• Plage de mesure: Mode1: 70 à 1000Vc.a.
Mode2: 12 à 1000Vc.a.
• Plage de fréquences: 50Hz à 500Hz
• Laser: ClasseIIIa, 630 à 670nm, puissance maximale <5mW
• Piles: 2piles alcalinesAAA de 1,5V
• Altitude de fonctionnement et
d’entreposage: Jusqu’à 2000m (6562pieds)
• Température de fonctionnement et
d’entreposage: ° ° ° °-10 C à 50 C (14 F à 122 F)
• Humidité relative: <95% (sans condensation)
• Dimensions: 152mmx24mmx29mm (6,0pox0,96pox1,16po)
• Poids: 72g (2,5oz) en tenant compte des piles
• Niveau de pollution: 2
• Cote de sécurité: CATIV 1000Vc.a.
• Protection contre les chutes: 3m (9,8pi)
• Normes: Conforme aux normes UL 61010-1, 61010-2-030
Certié conforme aux
normes CSA C22.2 no61010-1,
61010-2-030
• Respecte les normes: 1040.10 et 1040.11 du Titre21 du CFR,
exception faite des déviations conformément au document «Laser
Notice No.50» daté du 24juin2007.
Les caractéristiques techniques peuvent faire l’objet de modifications.
AVERTISSEMENTS
Pour garantir une utilisation et un entretien sécuritaires du testeur,
respectez ces consignes. Le non-respect de ces avertissements peut
entraîner des blessures graves, voire la mort.
• RADIATION LASER NE dirigez PAS, laser de classeIIIa. le faisceau laser directement
dans les yeux, NE regardez PAS NE regardez PAS directement le faisceau et directement
le faisceau avec des instruments optiques, car des dommages graves et permanents à la
vue pourraient survenir.
• Risque de choc électrique et de brûlures. Tout contact avec un circuit sous tension peut
provoquer des blessures graves, voire la mort.
• Faites preuve de prudence lorsque vous travaillez avec des tensions supérieures à
25Vc.a., en raison du risque de choc électrique.
• Un voyantDEL clignotant ou un voyantDEL illuminé de façon continue dans la pointe et
un signal sonore indiquent la présence d’une tension. Même lorsqu’il n’y a pas de signal,
une tension peut être présente.
• Avant et après chaque utilisation, vérifiez le fonctionnement de l’appareil sur un circuit
dont vous connaissez l’état de fonctionnement se trouvant à proximité de l’unité.
• Ne supposez jamais que le fil de mise à la terre et le fil neutre sont hors tension. Les fils
neutres des circuits de dérivation à câbles multiples peuvent être sous tension lorsqu’ils
sont débranchés; vous devez les retester avant de les manipuler.
• Le testeur NE DÉTECTERA PAS de tension si:
• Le fil est blindé.
• L’utilisateur n’est pas mis à la terre ou est isolé d’une mise à la terre efficace.
• La tension est une tension c.c.
• Le testeur POURRAIT NE PAS détecter de tension si:
• L’utilisateur ne tient pas le testeur.
• L’utilisateur est isolé du testeur à l’aide de gants ou d’autres matières.
• Le fil est partiellement enterré ou se trouve dans un conduit métallique mis à la terre.
• Le testeur est trop loin de la source de tension.
• Le champ créé par la source de tension est bloqué, atténué ou perturbé.
• La fréquence du courant n’est pas une onde sinusoïdale parfaite entre 50 et 500Hz.
• Le testeur n’est pas utilisé dans les conditions de fonctionnement (définies dans la
section Caractéristiques).
• L’utilisation pourrait être influencée par des différences dans la conception de la prise et
dans l’épaisseur et le type de blindage.
• Dans des conditions de forte luminosité ambiante, les voyantsDEL pourraient être moins visibles.
• Lorsque le testeur est mis sous tension, l’un des voyantsDEL de mise sous tension
s’allume.
N’UTILISEZ PAS LE TESTEUR À MOINS QU’UN DES VOYANTSDEL DE MISE
SOUS TENSION SOIT ALLUMÉ.
• N’utilisez pas le testeur s’il semble être endommagé ou s’il ne fonctionne pas
correctement. Dans le doute, remplacez le testeur.
• Évitez d’appliquer une tension supérieure à la tension nominale indiquée sur le testeur (1000V).
• La détection d’une tension supérieure à70Vc.a. en mode1 ou supérieure à 12Vc.a.
en mode2 est définie dans les conditions «normales» mentionnées ci-dessous. Le
testeur pourrait détecter la tension à partir d’un seuil différent, ou même ne rien détecter,
lorsque les conditions sont différentes, sauf si:
• La pointe du testeur se trouve à moins de 6 mm (0,25po) d’une source de tension c.a.
produisant un champ non atténué.
• L’utilisateur tient le boîtier du testeur dans ses mains nues.
• L’utilisateur est debout sur une surface mise à la terre ou est relié à la terre.
• L’humidité de l’air est nominale (50% d’humidité relative– sans condensation).
• Le testeur est tenu immobile.
• Portez toujours une protection oculaire approuvée.
• Respectez les normes de sécurité locales et nationales.
• Si ce produit est utilisé d’une manière n’ayant pas été indiquée par le fabricant, la
protection offerte par le produit pourrait être réduite.
INSTRUCTIONS D’UTILISATION
SÉLECTION DU MODE DE TEST DE TENSION
Le NCVT-5 peut détecter la présence d’une tension en deux modes différents, qui sont
définis selon les plages de tension auxquelles le testeur est sensible. Le mode1 détecte
la présence d’une tension allant de 70 à 1000Vc.a.; le mode2 détecte la présence d’une
tension allant de 12 à 1000Vc.a. Lorsque le testeur est mis sous tension, appuyer de
nouveau sur le bouton d’alimentation NCV (test de tension sans contact)
1
permet de
basculer entre le mode1 et le mode2. Le voyantDEL de mise sous tension
3
indique le
mode actuellement activé. Le testeur est mis sous tension dans le dernier mode utilisé.
MISES EN GARDE
• N’essayez PAS de réparer ce testeur. Il ne contient aucune pièce pouvant être réparée.
• N’exposez PAS ce produit aux températures extrêmes ou à une humidité élevée.
INSTRUCTIONS D’UTILISATION
VÉRIFICATION DE LA PRÉSENCE D’UNE TENSION C.A.
1. Avant l’utilisation, testez sur un circuit alimenté connu pour vérifier la
fonctionnalité du testeur.
2. Placez la pointe du testeur
5
près d’une tension c.a. Si une tension est
présente, l’unité produit un signal sonore et les voyantsDEL dans la pointe
4
s’allument:
Mode Couleur du
voyantDEL 12 à 70Vc.a. > 70 à 1000Vc.a.
Mode1
Plage de
70 – 1000 V
Rouge
Aucune illumination,
aucun son VoyantDEL rouge dans
la pointe
4
allumé,
signal sonore continu
Mode2
Plage de
12 – 1000 V
Bleu
VoyantDEL bleu dans
la pointe
4
clignotant,
signal sonore pulsé
VoyantDEL rouge dans
la pointe
4
allumé,
signal sonore continu
REMARQUE: En mode2, le testeur est plus sensible aux sources de tension
élevée et aux environnements où des bruits électriques sont présents. Il est
recommandé de régler le testeur pour qu’il fonctionne en mode1 lorsque les
tensions attendues sont supérieures à 70Vc.a.
FONCTIONNEMENT SILENCIEUX
Pour activer le fonctionnement silencieux, appuyez sur le bouton NCV (test de
tension sans contact)
1
et tenez-le enfoncé pendant plus de 2secondes. Procédez
de cette façon chaque fois que vous désirez activer le fonctionnement silencieux.
NETTOYAGE
Assurez-vous d’éteindre le testeur, puis essuyez-le à l’aide d’un linge non
pelucheux propre.
N’utilisez pas de nettoyant abrasif ou de solvant.
ENTREPOSAGE
Retirez les piles lorsque vous prévoyez ne pas utiliser le testeur pendant une
longue période. N’exposez pas l’appareil à des températures ou à un taux
d’humidité élevés. Après une période d’entreposage dans des conditions
extrêmes (hors des limites mentionnées dans la section «Caractéristiques
générales»), laissez le testeur revenir à des conditions d’utilisation normales
avant de l’utiliser.
MISE AU REBUT/RECYCLAGE
Ne mettez pas l’appareil et ses accessoires au rebut. Ces articles
doivent être éliminés conformément aux règlements locaux. Pour de
plus amples renseignements, consultez les sites www.epa.gov ou
www.erecycle.org.
SERVICE À LA CLIENTÈLE
KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069, EE.UU.
1-877-553-4676
customerservice@kleintools.com
www.kleintools.com
ENTRETIEN
REMPLACEMENT DE LA PILE
Si un voyantDEL rouge clignotant
3
s’allume lors de l’activation du pointeur
laser, le niveau de la pile est trop bas pour que le laser fonctionne, mais le TTSC
peut être utilisé. Si un voyantDEL bleu clignotant
3
s’allume lorsque vous
essayez d’utiliser le TTSC ou le pointeur laser, les piles doivent être remplacées.
1. Dévissez le couvercle du compartiment à piles
9
, puis retirez et recyclez
les piles usagées.
2. Placez deux nouvelles pilesAAA. Tenez compte de la polarité.
3. Vissez solidement le couvercle de piles pour assurer l’étanchéité avec le joint
torique
8
.

Produktspezifikationen

Marke: RAB
Kategorie: Nicht kategorisiert
Modell: NCVT-5

Brauchst du Hilfe?

Wenn Sie Hilfe mit RAB NCVT-5 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Nicht kategorisiert RAB

RAB

RAB NCVT-5 Bedienungsanleitung

29 August 2024
RAB

RAB 61-065 Bedienungsanleitung

28 August 2024
RAB

RAB 61-647 Bedienungsanleitung

28 August 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024
Ferplast

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024
AEG

AEG MECK52 Bedienungsanleitung

16 Oktober 2024
Makita

Makita UR012G Bedienungsanleitung

16 Oktober 2024
Stihl

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024
Ernesto

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024
IFM

IFM AC901S Bedienungsanleitung

16 Oktober 2024
Nedis

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024
AEG

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024
ART

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
