Seite 1/4

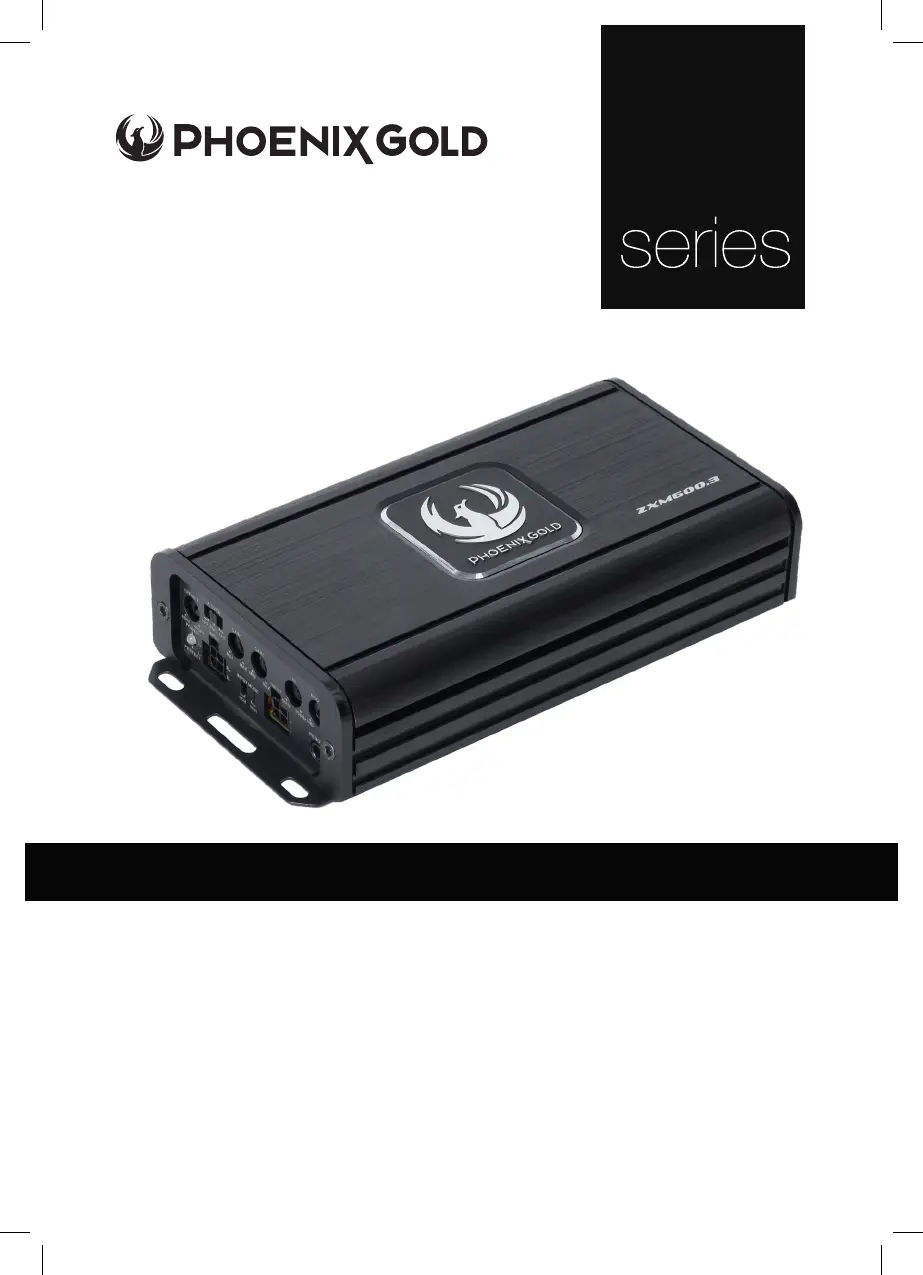

FULL CLASS-D TECHNOLOGY
4-CHANNEL AND MONO MINI AMPLIFIERS
Model: ZXM500.4 - ZXM500.1
• Full Class-D technology offers efciency & performance
• Short circuit/thermal and high/low voltage protection
• Excellent signal to noise ratio and FM noise rejection
• Remote gain controller included (only ZXM500.1)
• Built in protection LED light status indicator
• Surface mount component technology
• Ultra small size for easy installation
• Autostart on high-level input
• Full adjustable HP & LP lter
SPECIFICATIONS
All specications subject to change without notice.
ZX
© 2022 Phoenix Gold | A Brand of AAMP Global
www.phoenixgold-eu.com
ZXM500.4 - ZXM500.1 - Specications & Installation
ZXM500.1 ZXM500.4
Class Class-D Class-D
Frequency Response 20Hz - 500Hz 20Hz - 20KHz
Max Power Rating 1000W 1000W
RMS Power Ratings
500W x 1 @ 1ohm
360W x 1 @ 2ohm
230W x 1 @ 4ohm
125W x 4 @ 2ohm
80W x 4 @ 4ohm
250W x 2 @ 4ohm bridged
Signal to Noise Ratio (SNR) >90dB (1W @ 4ohm) >90dB (1W @ 4ohm)
Total Harmonic Distortion (THD) <0.3% <0.3%
Low Pass Filter (LPF) 40Hz - 250Hz (24dB/Oct) 40Hz - 400Hz (12dB/Oct)
High Pass Filter (HPF) N/A 40Hz - 400Hz (12dB/Oct)
Subsonic 10Hz - 50Hz (24dB/Oct) N/A
Bass Boost 0 - 18dB @ 45Hz N/A
Input Sensitivity 0.25V - 6V 0.25V - 6V
High - Low Level Input Sensitivity 0.2V - 10V 0.2V - 10V
Remote Control Yes (Included) N/A
Auto Turn-On Yes Yes
Operating Voltage 7V - 16.5V 7V - 16.5V
Power Terminal 10mm2 10mm2
Dimensions (LxWxH) 165 x 83.1 x 34.8mm 165 x 83.1 x 34.8mm
Installation
Make sure the enclosure is rmly xed in your vehicle. Check before drilling or cutting holes. DO NOT work near fuel
tanks, fuel lines hydraulic lines or electrical wiring.
Ampliers are generally mounted in the hatch/trunk area of a car or SUV, and under or behind the seat of most trucks.
Select a location that will provide adequate ventilation for the amplier. Secure the amplier with the screws provided.
DO NOT mount the amplier in such a way as to pinch or damage the wires.
1. Before you start, disconnect the car battery’s negative cable and ensure it is isolated during the installation.
2. Run an appropriate gauge wire from the battery to the amplier. Ensure that the wire being used is good quality as
this cable will carry a very high current.
3. Find the closest clear metal area to the amp for a ground. Sand, grind or scrape all paint and undercoating from the
body and screw the ground securely in place. Test the ground with an ohm meter if desired.
4. Decide where you are ideally going to mount the amp. Once placed, run the speaker wire to the speakers. Make
sure the polarity (+ and -) are correctly installed.
5. Connect the power and ground to the amplier.
6. Connect the power wire to the battery using a fuse capable of the total current load of all ampliers connected.
Locate the fuse as close as possible to the battery.
7. Connect the remote wire from the head unit to the amplier.
8. Connect the RCA’s to the amplier.
9. When everything is connected, power on the unit and leave the gain all the way down at rst. Start with the head
unit volume low and work your way up.
10. Now you can tune the amp. Take your time and make only one adjustment at a time. It may take some time to get
the system fully adjusted. During this time, the amp is drawing current from the battery. You should check the battery
voltage from time to time and re-charge it if it gets low.
© 2022 Phoenix Gold • www.phoenixgold-eu.com
ZXM500.4 - ZXM500.1 - Connection Diagrams
ZXM500.1 Install ZXM500.4 Install ZXM500.4 Install
(Bridged)
ZXM500.1 - Line Diagram
