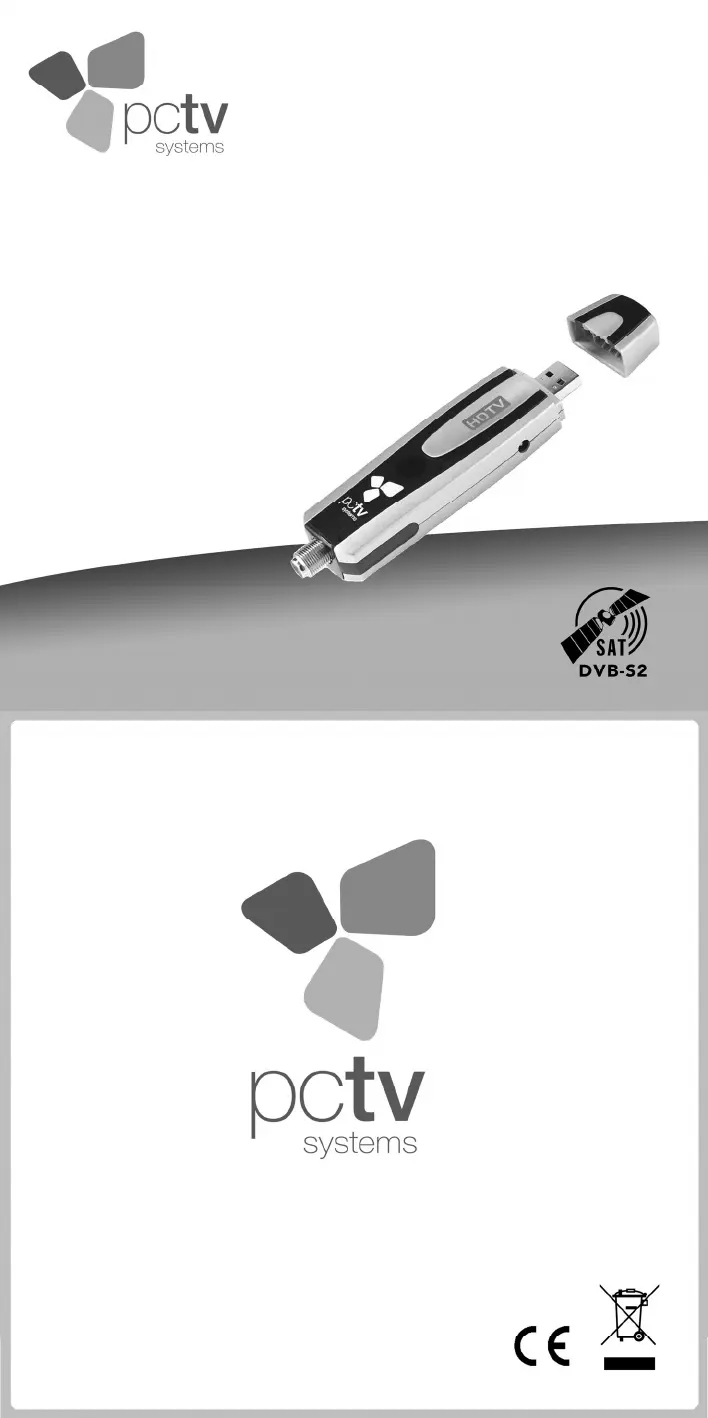

PCTV DVB-S2 Stick (461e)

Quick Start Guide

Kurzanleitung

Lieferumfang

1 2 3 4 5 6

Installation

II.

III.

IV.

VI.

Lieferumfang*

Beispielhafte Abbildungen finden Sie auf der ersten Seite.

1. PCTV DVB-S2 Stick (461e)

2. Netzteil mit Wechselstecker

3. USB-Verlängerungskabel

4. Mini-Fernbedienung mit Batterie(n)

5. PCTV Installations-Disc mit Software und Treibern

6. Kurzanleitung

* Hinweis: Je nach Auslieferungsvariante kann der Lieferumfang vom hier geschilderten abweichen.

Installation und Verwendung

I. Satellitenantenne anschließen (siehe Abbildung I)

 Schließen Sie die Satellitenantenne an den Antenneneingang Ihres PCTV DVB-S2 Stick an.

II. Netzteil anschließen

Sicherheitshinweis: zu Ihrer eigenen Sicherheit benutzen Sie nur das mitgelieferte Netzteil.

 Vor der ersten Anwendung stecken Sie bitte den mitgelieferten Wechselstecker in das Netzteil ein.

Hierzu gehen Sie wie folgt vor: setzen Sie, wie in Abb. II.a gezeigt, den oberen Teil (TOP) des

Wechselsteckers in den dafür vorgesehenen Steckplatz am Netzteil ein. Schieben Sie nun den

Wechselstecker hinein (siehe Abb. II.b) bis er einrastet (siehe Abb. II.c).

Hinweis: Abhängig von dem gelieferten Netzteil, könnte es sein, dass Sie den Wechselstecker nur

in die richtige Position schieben müssen, bis er mit einem hörbaren Klick einrastet.

 Schließen Sie PCTV DVB-S2 Stick mit Hilfe des mitgelieferten Netzteils an das Stromnetz an

(siehe Abb. III).

Alternativ: Sollte Ihre Sat-Anlage über einen Multi-Switch mit einer eigenen Stromversorgung

verfügen, wäre es möglich den PCTV DVB-S2 Stick auch ohne das externe Netzteil zu benutzen.

Sollte die LED des PCTV DVB-S2 Sticks rot aufleuchten wenn der TV-Tuner im Betrieb ist,

schließen Sie das Netzteil, wie oben beschrieben an.

III. Computer anschließen (siehe Abbildung IV)

 Bitte schließen Sie PCTV DVB-S2 Stick an einen freien USB 2.0-Port Ihres PCs an.

Wenn nötig oder um mechanische Schäden zu vermeiden benutzen Sie das mitgelieferte

USB-Verlängerungskabel.

IV. Software installieren

Sollte während der Installation das Dialogfenster für das “Hinzufügen neuer Hardware” auf dem

Bildschirm angezeigt werden, schließen Sie dieses indem Sie auf die Schaltfläche Abbrechen klicken.

 Legen Sie die Installations-Disc in das entsprechende Laufwerk Ihres Computers ein. Die Installation

startet automatisch; bitte folgen Sie den Installationsanweisungen am Bildschirm.

V. Fernbedienung verwenden (siehe Abbildung V)

 Wenn Sie PCTV DVB-S2 Stick über die mitgelieferte Fernbedienung steuern möchten, achten Sie

bitte darauf, dass die Fernbedienung möglichst direkt auf das PCTV DVB-S2 Stick-Gehäuse

gerichtet ist.

VI. Zusätzliche Informationen

 Bedeutung der LED-Anzeige des PCTV DVB-S2 Stick:

Hinweis: die LED leuchtet nur wenn PCTV Systems TVCenter oder eine andere TV-Applikation auf

den Tuner zugreift.

Anhaltend grün – TV Empfang aktiv.

Anhaltend rot – mehr Leistung benötigt. PCTV DVB-S2 Stick per beiliegendem Netzteil mit Strom

versorgen.

Blinkend rot – Ein Kurzschluss wurde im Antennenkabel oder in der Sat-Anlage festgestellt

(der Kurzschluss beeinträchtigt den PCTV DVB-S2 Stick nicht).

 Wechselstecker des Netzteils austauschen (siehe Abbildung VI)

Sollten Sie für die Benutzung in einer anderen geographischen Region den Wechselstecker

austauschen müssen, gehen Sie wie folgt vor:

Abhängig von dem gelieferten Netzteil entweder auf den Open Knopf drücken oder diesen nach

unten schieben. Der Knopf befindet sich unterhalb des Wechselsteckers.

Stecken Sie nun den passenden Wechselstecker, wie unter Punkt II beschrieben, ein.

Weitere Wechselstecker finden Sie in unserem Webshop: http://webshop.pctvsystems.com.

Service und Support

Um technischen Support zu erhalten, besuchen Sie die Internetseite: www.pctvsystems.com/support.

CE-/FCC-Konformität

Hiermit erklärt PCTV Systems S.à r.l., dass sich dieses TV-Empfangsgerät in Übereinstimmung mit

den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie

2004/108/EWG befindet. Die Erklärungen zur CE- und FCC-Konformität sowie zur Baugleichheit sind

unter www.pctvsystems.com/compliance abrufbar.

Änderungen von Design/Technik vorbehalten.

Produktspezifikationen

Marke:	PCTV Systems
Kategorie:	Nicht kategorisiert
Modell:	DVB-S2 Stick 461e
Produktfarbe:	Black, White
Fernbedienung enthalten:	Ja
Eingebaut:	Nein
Energieverbrauch:	0.5 mA
Unterstützt Windows-Betriebssysteme:	Ja
3D:	Nein
Unterstützte Videoformate:	H.264, MPEG1, MPEG2, MPEG4
Schnittstelle:	USB
Benutzerhandbuch:	Ja
Digitale Satteliten-Ausrüstungs Kontrolle (DiSEqC):	1.0
Minimum Prozessor:	1, 5 GHz
TV-Tunertyp:	DVB-S, DVB-S2
Anzahl TV Antennenanschlüsse (75 Ohm):	1
Tuningbereich:	950 - 2175 MHz
