Seite 1/2
PAN48 – PHANTOM POWER - 2 CHANNELS
SAFETY INFORMATION
1. Please read these instructions carefully.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Observe all safety warnings. Never remove safety warnings or other information from the equip-
ment.
5. Use the equipment only in the intended manner and for the intended purpose.
6. Use only suffi ciently stable and compatible stands and/or mounts (for fi xed installations). Make certain
that wall mounts are properly installed and secured. Make certain that the equipment is installed securely
and cannot fall down.
7. During installation, observ e the applicable safety regulations for your country.
8. Never install and operate the equipment near radiators, heat registers, ovens or other sources of heat.
Make certain that the equipment is always installed so that is cooled suffi ciently and cannot overheat.
9. Never place sources of ignition, e.g., burning candles, on the equipment.
10. Ventilation slits must not be blocked.
11. Do not use this equipment in the immediate vicinity of water (does not apply to special outdoor
equipment - in this case, observe the special instructions noted below. Do not expose this equipment
to fl ammable materials, fl uids or gases. Avoid direct sunlight!
12. Make certain that dripping or splashed water cannot enter the equipment. Do not place contain-
ers fi lled with liquids, such as vases or drinking vessels, on the equipment.
13. Make certain that objects cannot fall into the device.
14. Use this equipment only with the accessories recommended and intended by the manufacturer.
15. Do not open or modify this equipment.
16. After connecting the equipment, check all cables in order to prevent damage or accidents, e.g.,
due to tripping hazards.
17. During transport, make certain that the equipment cannot fall down and possibly cause property
damage and personal injuries.
18. If your equipment is no longer functioning properly, if fl uids or objects have gotten inside the equip-
ment or if it has been damaged in anot her way, switch it off immediately and unplug it from the mains
outlet (if it is a powered device). This equipment may only be repaired by authorized, qualifi ed personnel.
19. Clean the equipment using a dry cloth.
20. Comply with all applicable disposal laws in your country. During disposal of packaging, please
separate plastic and paper/cardboard.
21. Plastic bags must be kept out of reach of children.
FOR EQUIPMENT THAT CONNECTS TO THE POWER MAINS
22. CAUTION: If the power cord of the device is equipped with an earthing contact, then it must be
connected to an outlet with a protective ground. Never deactivate the protective ground of a power
cord.
23. If the equipment has been exposed to strong fl uctuations in temperature (for example, after
transport), do not switch it on immediately. Moisture and condensation could damage the equipment.
Do not switch on the equipment until it has reached room temperature.
24. Before connecting the equipment to the power outlet, fi rst verify that the mains voltage and
frequency match the values specifi ed on the equipment. If the equipment has a voltage selection
switch, connect the equipment to the power outlet only if the equipment values and the mains power
values match. If the included power cord or power adapter does not fi t in your wall outlet, contact
your electrician.
25. Do not step on the power cord. Make certain that the power cable does not become kinked,
especially at the mains outlet and/or power adapter and the equipment connector.
26. When connecting the equipment, make certain that the power cord or power adapter is always
freely accessible. Always disconnect the equipment from the power supply if the equipment is not in
use or if you want to clean the equipment. Always unplug the power cord and power adapter from
the power outlet at the plug or adapter and not by pulling on the cord. Never touch the power cord
and power adapter with wet hands.
27. Whenever possible, avoid switching the equipment on and off in quick succession because oth-
erwise this can shorten the useful life of the equipment.
28. IMPORTANT INFORMATION: Replace fuses only with fuses of the same type and rating. If a fuse
blows repeatedly, please contact an authorised service centre.
29. To disconnect the equipment from the power mains completely, unplug the power cord or power
adapter from the power outlet.
30. If your device is equipped with a Volex power connector, the mating Volex equipment connector
must be unlocked before it can be removed. However, this also means that the equipment can slide
and fall down if the power cable is pulled, which can lead to personal injuries and/or other damage.
For this reason, always be careful when laying cables.
31. Unplug the power cord and power adapter from the power outlet if there is a risk of a lightning
strike or before extended periods of disuse.
CAU TIO N
RI SK OF SEL EC TR IC HO CK
DO N O NO T P E
CAUTION: Never remove the cover, because otherwise there may be a risk
of electric shock. There are no user serviceable parts inside. Have repairs
carried out only by qualifi ed service personnel.
The lightning fl ash with arrowhead symbol within an equilateral triangle is intended to alert
the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure
that may be of suffi cient magnitude to constitute a risk of electrical shock.
The exclamation mark within an equilateral triangle is intended to alert the user to the pres-
ence of important operating and maintenance instructions.
CAUTION – HIGH VOLUME LEVELS WITH AUDIO PRODUCTS!
This equipment is intended for professional use. Therefore, commercial use of this equipment is subject
to the respectively applicable national accident prevention rules and regulations. As a manufacturer,
Adam Hall is obligated to notify you formally about the existence of potential health risks.
Hearing damage due to high volume and prolonged exposure: When in use, this product is capable
of producing high sound-pressure levels (SPL) that can lead to irreversible hearing damage in per-
formers, employees, and audience members. For this reason, avoid prolonged exposure to volumes
in excess of 90 dB.
To prevent possible hearing damage, avoid listening at high volume levels over long periods
of time. Even exposure to short bursts of loud noise can result in hearing loss. Please keep
the volume constantly at a comfortable level.
MANUFACTURER‘S WARRANTY & LIMITATIONS OF LIABILITY
You can fi nd our current warranty conditions and limitations of liability at: www.adamhall.com/media/
shop/downloads/documents/manufacturersdeclarations.pdf. To request warranty service for a product,
please contact Adam Hall GmbH, Daimler Straße 9, 61267 Neu Anspach
Email: Info@adamhall.com / +49 (0)6081 / 9419-0.
CORRECT DISPOSAL OF THIS PRODUCT
(valid in the European Union and other European countries with a differentiated waste collection
system)
This symbol on the product, or on its documents indicates that the device may not be treated as house-
hold waste. This is to avoid environmental damage or personal injury due to uncontrolled waste disposal.
Please dispose of this product separately from other waste and have it recycled to promote sustainable
economic activity. Household users should contact either the retailer where they purchased this pro-
duct, or their local government offi ce, for details on where and how they can recycle this item in an
environmentally friendly manner. Business users should contact their supplier and check the terms and
conditions of the purchase contract. This product should not be mixed with other commercial waste for
disposal.
FUNDAMENTALS
Condenser microphones require powering for proper function. Low-cost electret types are mainly battery
powered. Professional condenser microphones are remotely powered since batteries cannot provide the
voltage ncessary for extended dynamic response. Remote or phantom powering (P48, EC standard
EN61938; 7/97) requires balanced cabling. The positive (+) and negative (-) phase conductors of the
cable carry the positive supply of 48 Volts DC while the cable shield is connected to the negative side of
the power supply. Most mixing desks today feature integrated phantom powering although often lacking in
quality. In many cases it can be switched to all microphone inputs simultaneously only. In theory phantom
power will not damage dynamic microphones, but many users feel more than a little uneasy knowing that
there are 48 Volts going into their expensive dynamic microphone. On the importance of phantom power-
ing on sound quality read “Mikrofon Special”, Studio Magazin 1998, and visit www.schoeps.de/D-2004/
PDFs/Mikrofonbuch_Kap13.pdf on the web.
CONCEPT
The PAN48 is a professional quality dual phantom power supply for two condenser microphones that
meets the EC standard. The maximum continuous capacity is 10mA for each channel. In the case of both
conductors shorting to ground current draw is limited to 14mA. While it will not damage the PAN48 this
condition puts severe strain on the unit and should be repaired as quickly as possible. And anyway, who
wants to use a shorted microphone?. The unit is mains powered featuring an integrated switching power
supply especially designed for the PAN48. Permitting input voltages from 90 - 240V while maintaing
stable 48V phantom power supply it also prevents mains hum. Each PAN48 is carefully tested to meet
the highest safety standards. To prevent the risk of electric shock the mains transformers are tested with
4,5kV, and during final inspection each unit is tested for leakage current with 1500V between the mains
and secondary windings (at 230V the leakage current is approx. 70μA!).

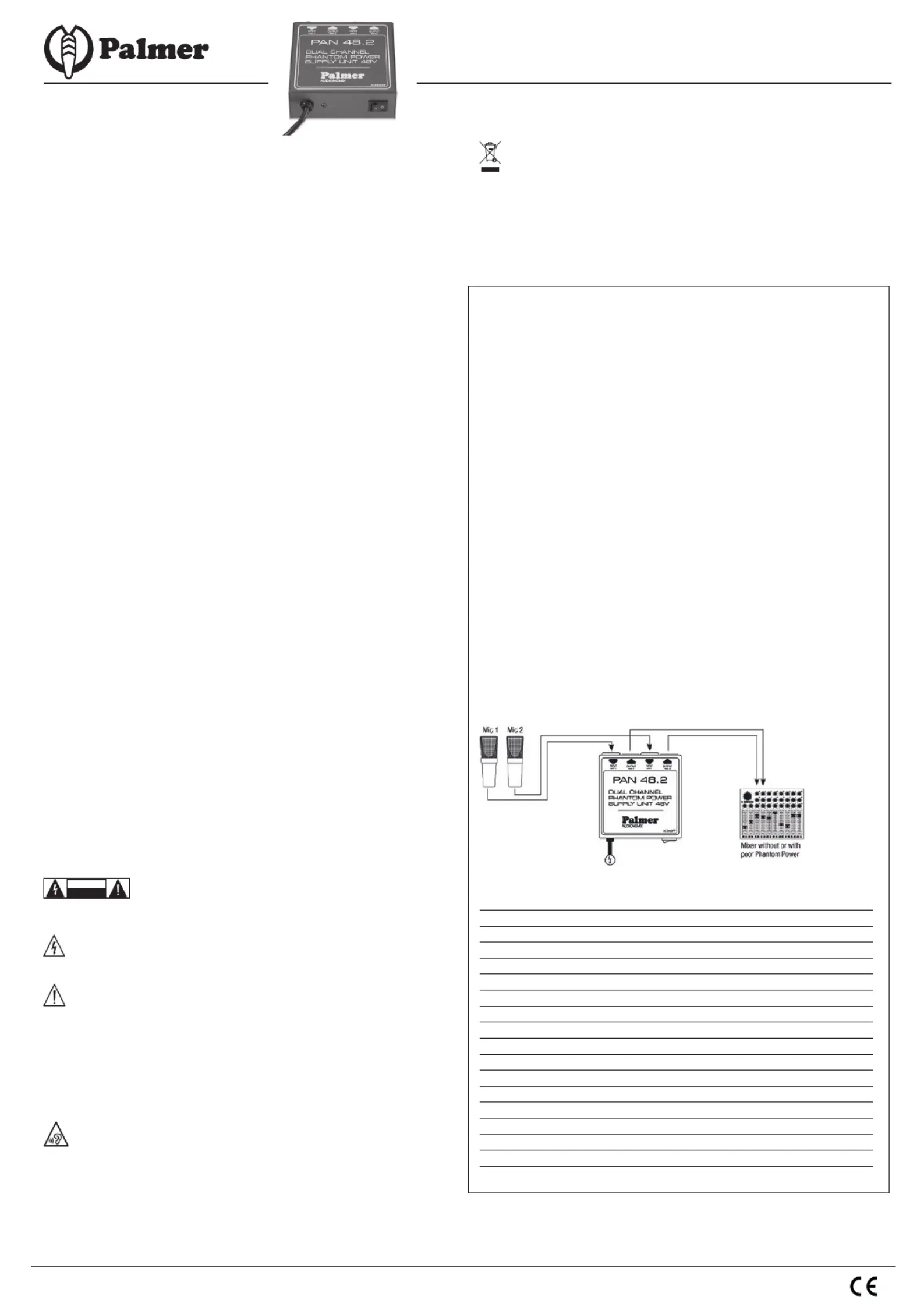

CONNECTIONS
Connect condenser microphones to the female XLR inputs of the PAN48 using high quality balanced,
shielded XLR microphone cable only. Make sure your microphone type is suitable for remote 48V power-
ing. Use balanced XLR microphone cable to connect the corresponding male XLR outputs of the PAN48 to
the microphone inputs of your mixing desk. Signal output is DC-free, of course. Please ensure the unit’s
power switch is in the OFF poisition (O) before plugging into the mains outlet, and that the outlet is of
the 3-prong grounded type. After powering up a red LED lights up. If the LED is flashing this indicates a
fault condition, and the unit must be checked by a qualified technician and repaired, if necessary. Always
observe the connecting sequence to prevent damage to your microphones. DO NOT connect micro-
phones while the PAN48 is active to avoid popping noises during connection which may permanently
damage condenser microphones. The PAN48 features a soft start power supply to prevent harmful pops
at power-up.
TECHNICAL SPECIFICATIONS
Product type: Phantom power adapter
Type: 48 V
Input connector: XLR (3-pin)
Gender of input connector: female
Output connector: XLR (3-pin)
Gender of output connector: male
Material: metal
Operating voltage: fi xed power cord
Operating voltage: 90 V AC - 240 V AC, 50 - 60 Hz
Controls: switch, mains switch (on/off)
Indicators: Power
Width: 120 mm 45 mm / 1 U
Height: 115 mm
Depth: 45 mm
Weight: 0.68 kg
Accessories (included): power supply
© Palmer Musical Instruments, Adam Hall GmbH, D-61267 Neu-Anspach, Daimlerstr. 9, Germany TEL: ++49 (0)6081 94190
FAX: ++49 (0)6081 43280 WEB: www.adamhall.com, www.palmer-germany.com EMAIL: info@palmer-germany.com
PAN48 – PHANTOMSPEISUNG – 2 KANAL
© Palmer Musical Instruments, Adam Hall GmbH, D-61267 Neu-Anspach, Daimlerstr. 9, Germany TEL: ++49 (0)6081 94190
FAX: ++49 (0)6081 43280 WEB: www.adamhall.com, www.palmer-germany.com EMAIL: info@palmer-germany.com
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen
vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstal-
lationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind.
Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen
oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es
ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht
mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung
vermeiden!
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie
keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B.
durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise
Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das
Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus
und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät
darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung
der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
BEI GERÄTEN MIT NETZANSCHLUSS
22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an
einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter
eines Netzkabels.
23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt
war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädi-
gen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die
Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt
das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an,
wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte
Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich
an Ihren Elektriker.
25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an
der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter
stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht
benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am
Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzad-
apter niemals mit nassen Händen.
27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebens-
dauer des Geräts beeinträchtigt werden könnte.
28.WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen
Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisier-
tes Servicezentrum.
29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den
Netzadapter aus der Steckdose.
30. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerä-
testecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät
durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt
werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder
wenn Sie das Gerät länger nicht verwenden.
ACHTUNG: Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages be-
steht. Im Inneren des Geräts befi nden sich keine Teile, die vom Bediener repariert oder gewartet wer-
den können. Lassen Sie Reparaturen ausschließlich von qualifi ziertem Servicepersonal durchführen.
Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Span-
nungen im Geräteinneren, die einen elektrischen Schlag verursachen können.
Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs-
und Wartungshinweise.
ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!
Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts
unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Her-
steller ist Adam Hall gesetzlich verpfl ichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hin-
zuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses
Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und
Zuschauern zu irreparablen Gehörschäden führen können.
Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei
großem Lautsärkepegel über lange Zeiträume.Lauter Schalleinfl uss kann selbst bei kurzer
Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen
Level.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: www.adam
Unsere
aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:
/www.adamhall.com/media/
shop/downloads/documents/manufacturersdeclarations.pdf.
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail
Info@adamhall.com / +49 (0)6081 / 9419-0.
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses
Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am
Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf,
um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsor-
gen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirts-
chaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen
Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die
entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten
und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf
nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
HINTERGRUND
Kondensatormikrofone benötigen zur Funktion eine Energiequelle. Bei preiswerten Elektret-Typen wird häufig
eine Batterie verwendet. Da das dynamische Verhalten unmittelbar von der Versorgungsspannung abhängt,
die üblichen Batterien aber nur geringe Spannungen liefern, hat sich die sogenannte Phantom-Speisung für
Kondensatormikrofone im professionellen Bereich durchgesetzt. Diese Art der Versorgung ist unter der Be-
zeichnung P48 genormt (EN61938;7/97). Voraussetzung ist eine symmetrische Kabelführung. Dabei wird den
beiden Adern (+Phase und Phase) über zwei strombegrenzende Widerstände eine positive Gleichspannung von
48 Volt zugeführt. Der Minuspol der Phantom-Speisung wird mit der Kabelabschirmung verbunden. Mittlerweile
gibt es kaum Mischpulte, bei denen keine Phantomversorgung für die Mikrofoneingänge eingebaut ist. Bedau-
erlicherweise wird aber von einigen Herstellern dies offensichtlich als lästige Pflicht empfunden; die Qualität der
zur Verfügung gestellten Speisung lässt Wünsche offen. So ist beispielsweise häufig die Zuschaltung nur zentral
für alle Eingänge möglich. Theoretisch schadet zwar einem dynamischen Mikrofon die Phantomspeisung nicht,
aber in der Praxis fühlen sich die Anwender oft verunsichert, wenn ihr teueres dynamisches Mikrofon mit einer
so hohen Gleichspannung beaufschlagt wird. Welchen bedeutungsvollen Einfluss die Phantomspeisung auf die
Tonqualität hat, kann man gerne bei “Mikrofon Special”, Studio Magazin 1998, oder im Internet unter www.
schoeps.de/D-2004/PDFs/Mikrofonbuch_Kap13.pdf nachlesen.
KONZEPT
Die PAN48 ist eine hochwertige Phantomspeisung, die entsprechend der Norm eine sehr saubere Gleich-
spannungsversorgung für zwei Kondensatormikrofone liefert. Jeder Kanal ist kontinuierlich mit 10mA be-
lastbar. Im Fall eines Kurzschlusses beider Adern nach Masse wird der Strom auf 14mAbegrenzt. Obwohl
die PAN48 dadurch keinen Schaden nimmt, sollte dieser Zustand möglichst umgehend behoben werden,
da er eine hohe Belastung für das Gerät darstellt. Zudem macht es ja auch keinen Sinn, ein kurzgeschlos-
senes Mikrofon zu betreiben. Die PAN48 selbst bezieht ihre Versorgungsspannung aus dem Stromnetz.
Das Netzteil ist integraler Bestandteil der Box. Um dem allgegenwärtigen Netzbrummen aus dem Weg
zu gehen, übernimmt ein präzises, speziell auf den Anwendungsfall hin entwickeltes Schaltnetzteil die
Aufgabe. Zusätzlich bringt dies den Vorteil, dass die Netzeingangs-spannung im weiten Bereich von 90-
240V schwanken darf, ohne dass sich die guten Eigenschaften der Phantomversorgung ändern. Auch im
Bezug auf die Sicherheit vor elektrischen Schlägen haben wir große Sorgfalt angewandt, jeder Netztrafo
ist mit 4,5kV stückgeprüft, und jedes Gerät wird mit 1500V zwischen Sekundärseite und Netzseite auf
Kriechströme schlussgeprüft (bei 230V liegt der Kriechstrom bei ca. 70μA!).
ANSCHLÜSSE
Verbinden Sie das Kondensator-Mikrofon mit einem symmetrischen XLR-Mikrofonkabel mit der XLR/f In-
putbuchse der PAN48. Bitte überprüfen Sie zuvor, ob das Mikrofon auf Grund seiner Bauart auch wirklich
für externe 48V Phantomversorgung geeignet ist. Mit einem weiteren symmetrischen Mikrofonkabel wird
dann die Verbindung von der XLR/m- Outputbuchse der PAN48 zum Mikrofoneingang des Mischpultes
vorgenommen. Der Ausgang ist selbstverständlich gleichspannungsfrei. Bitte überprüfen Sie, ob sich der
Netzschalter der PAN48 in Stellung „AUS“ (O gedrückt) befindet, bevor Sie das Netzkabel mit der Netz-
steckdose verbinden. Entsprechend den Sicherheitsbestimmungen darf das Gerät nur mit einer Steckdose
mit Schutzkontakt verbunden werden. Nach dem Einschalten zeigt eine rot leuchtende LED an, dass das
Gerät arbeitet. Sofern die LED blinken sollte, liegt ein Fehler vor. In diesem Fall Gerät unbedingt nur durch
einen qualifizierten Fachmann überprüfen und wenn nötig in Stand setzen lassen. Um Kondensatormi-
krofone vor Schäden zu bewahren, sollte die angegebene Reihenfolge eingehalten werden. Keinesfalls
sollte das Mikrofon bei unter Spannung stehenden Kabeln gesteckt werden, da Knackgeräusche das Mi-
krofon dauerhaft schädigen könnten. Das in der PAN48 vorhandene Netzteil besitzt einen „Sanftanlauf“
(Softstart), um eben solche Fälle zu vermeiden.
HINWEISE
Beachten Sie bitte, dass Sie wirklich symmetrische Kabel benutzen und dass die XLR-Stecker keine in-
ternen Brücken z.B. zwischen PIN3 und PIN1 gelötet haben. Der gelbgrüne Schutzleiter der Netzseite
ist pflichtgemäß mit dem Metallgehäuse der PAN48 verbunden. Um Erdschleifenbildung auszuschließen,
ist die Elektronikerde nicht mit dem Gehäuse verbunden. Transformatoren sind für Gleichspannung un-
durchlässig. Sie blockieren daher auch die Phantomversorgung. Wenn Sie ein transformatorbasiertes
Splitsystem zur Verteilung Ihrer Mikrofonsignale einsetzen, muss die PAN48 unbedingt vor dem Splitsys-
tem verschaltet werden, also das Signal nach der PAN48 erst aufsplittet werden.
SPEZIFIKATIONEN
Produktart: Phantomspeiseadapter
Typ: 48 V
Eingangsanschluss: XLR (3-Pol)
Geschlecht Eingangsanschluss: Female
Ausgangsanschluss: XLR (3-Pol)
Geschlecht Ausgangsanschluss: Male
Material: Metall
Stromversorgung: Fest verbundenes Netzkabel
Betriebsspannung: 90 V AC - 240 V AC, 50 - 60 Hz
Bedienelemente: Umschalter, Netzschalter (On/Off)
Anzeigeelemente: Power
Breite x Höhe x Tiefe: 120 mm x 115 mm x 45 mm
Gewicht: 0.68 kg
Zubehör (im Lieferumfang): Netzteil

Produktspezifikationen

Marke: Palmer
Kategorie: niet gecategoriseerd
Modell: PAN 48

Brauchst du Hilfe?

Wenn Sie Hilfe mit Palmer PAN 48 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung niet gecategoriseerd Palmer

Palmer

Palmer PLI-01 Bedienungsanleitung

6 September 2024
Palmer

Palmer PLI-05 Bedienungsanleitung

6 September 2024
Palmer

Palmer AoC Box XLRf Bedienungsanleitung

6 September 2024
Palmer

Palmer AoC Loom TRSm Bedienungsanleitung

6 September 2024
Palmer

Palmer AoC Box XLRm Bedienungsanleitung

6 September 2024
Palmer

Palmer PRMMS8 Bedienungsanleitung

5 September 2024
Palmer

Palmer PB 10 Bedienungsanleitung

5 September 2024
Palmer

Palmer ABO Bedienungsanleitung

5 September 2024
Palmer

Palmer CAB 212 BX Bedienungsanleitung

5 September 2024
Palmer

Palmer CAB 212 X CRM Bedienungsanleitung

5 September 2024

Bedienungsanleitung niet gecategoriseerd

Neueste Bedienungsanleitung für -Kategorien-

Siemens

Siemens SZ73010 Bedienungsanleitung

17 September 2024
IFM

IFM IF5888 Bedienungsanleitung

17 September 2024
Livarno

Livarno IAN 373572 Bedienungsanleitung

17 September 2024
Autel

Autel MaxiScan MS309 Bedienungsanleitung

17 September 2024
IFM

IFM KG0009 Bedienungsanleitung

17 September 2024
LG

LG PL-F860 Bedienungsanleitung

17 September 2024
Crivit

Crivit IAN 302540 Bedienungsanleitung

17 September 2024
IFM

IFM AC2451 Bedienungsanleitung

17 September 2024
Aqua Joe

Aqua Joe AJYP100 Bedienungsanleitung

17 September 2024
Texas Instruments

Texas Instruments SN74LV125APWR Bedienungsanleitung

17 September 2024
