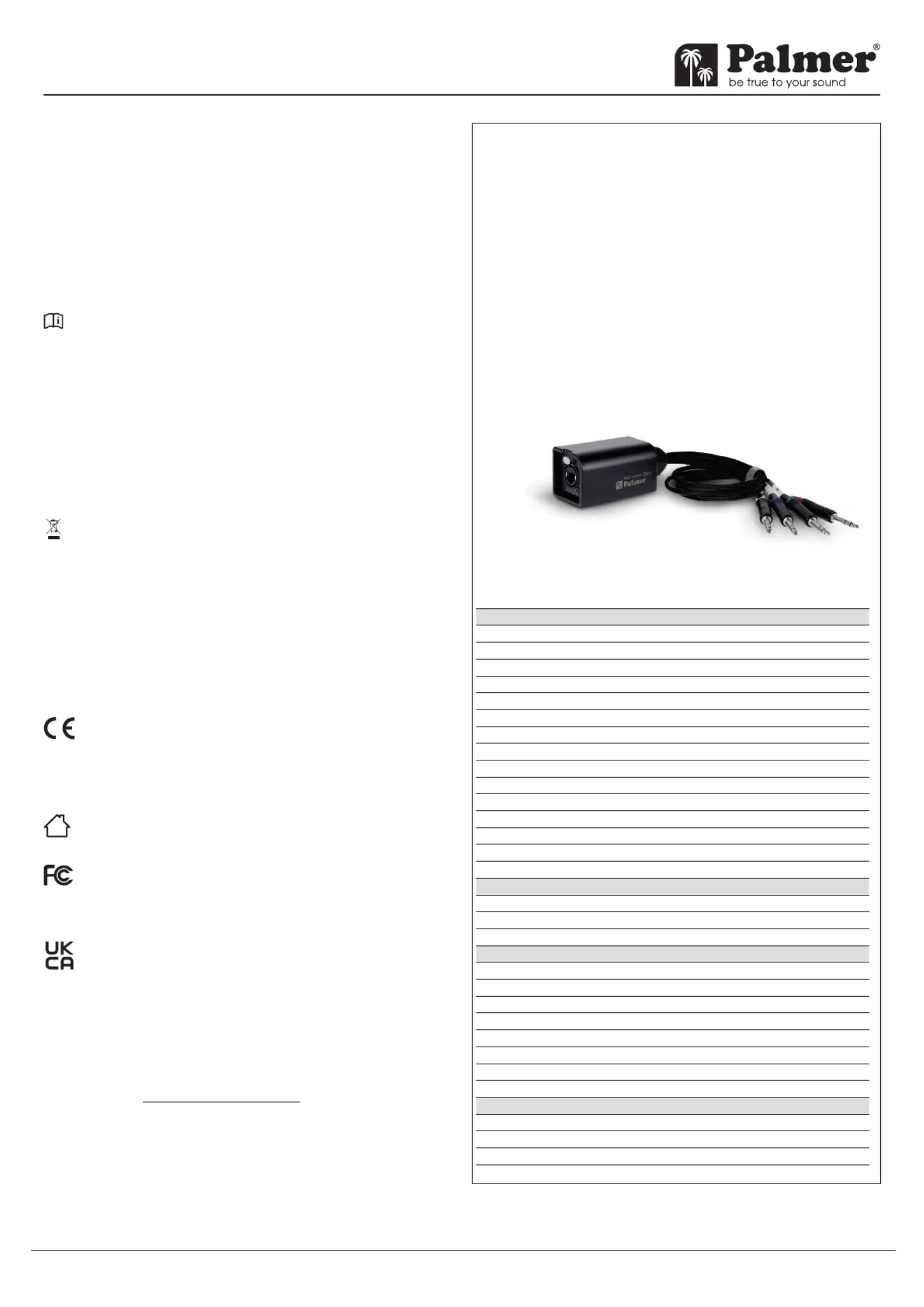

Palmer® is a registered brand of the Adam Hall Group
Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany
Adam Hall Ltd. | The Seedbed Bus. Centre | SS3 9QY Essex | UK
info@adamhall.com | .comadamhall
Designed and engineered in Germany, assembled in P.R.C.
PAOCLTRSM
AUDIO OVER CAT MULTICORE ADAPTER CABLE FROM ETHERCON TO 4 × TRS JACK
INTENDED USE
This product is a device for event technology, as well as studio, TV and broadcast!
This product has been developed for professional use in the field of event technology,
studio, TV and broadcast. It is not suitable for household use!
Furthermore, this product is only intended for qualified users with specialist knowledge of
event technology, as well as studio, TV and broadcast!
Use of the product outside the specified technical data and operating conditions is
considered improper use!
Liability for damage and third-party damage to persons and property due to inappropria-
te use is excluded!
The product is not suitable for:
- Persons (including children) with limited physical, sensory or mental abilities or lack of
experience and knowledge.
- Children (children must be instructed not to play with the product).
SAFETY INSTRUCTIONS
1. Please read this manual carefully.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Use the device in the prescribed manner only.
5. Do not open the device and do not perform any modifications.
CHOKING HAZARD! KEEP OUT OF THE REACH OF CHILDREN! THE PRODUCT CONTAINS
SMALL PARTS THAT CAN BE SWALLOWED AS WELL AS PACKAGING MATERIAL THAT CAN BE
SWALLOWED! PLASTIC BAGS MUST BE KEPT OUT OF THE REACH OF CHILDREN!
MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY
Our current warranty conditions and limitation of liability can be found at:
www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf
If service is required, please contact Adam Hall GmbH, Daimlerstraße 9, 61267 Neu
Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0
CORRECT DISPOSAL OF THIS PRODUCT
(Valid in the European Union and other European countries which mandate waste
separation) This symbol on the product or associated documents indicates that to
prevent environmental damage and personal injury through uncontrolled waste
disposal, the product must not be disposed of with normal household waste at the
end of its service life. Please dispose of this product separately from other waste and
recycle it to promote sustainable commercial activity. As a private customer, you can
obtain information on environmentally-friendly disposal options from the vendor of the
product or the appropriate regional authorities. As a commercial user, please contact
your supplier and check for any contractually agreed conditions on disposing of the
equipment. This product must not be disposed of with other commercial waste.
PLEASE NOTE:
The shielding of the breakout cable is connected to the shielding of the Cat cable
via the Cat plug and Cat socket.
CE CONFORMITY
Adam Hall GmbH hereby confirms that this product meets the following
guidelines (where applicable):
Low-Voltage Directive (2014/35/EU)
EMC Directive (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)
For use in dry indoor areas.
FCC STATEMENT
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
(1) This device may not cause harmful interference, and (2) This device must accept
any interference received, including interference that may cause undesired operation
UKCA- Conformity
Hereby, Adam Hall Ltd. declares that this product meets the following
guidelines (where applicable) Electrical Equipment (Safety) Regulations
2016 Electromagnetic Compatibility Regulations 2016 (SI 2016/1091).
The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic
Equipment Regulation 2012 (SI 2012/3032) Radio Equipment Regulations 201 7(SI 2016/2015)
Adam Hall Ltd. | The Seedbed Bus. Centre | SS3 9QY Essex | UK
UKCA- Declaration of Conformity
Products that are subject to Electrical Equipment(Safety)Regulation 2016, EMC
Regulation 2016 or RoHS Regulation can be requested at info@adamhall.com.
Products that are subject to the Radio Equipments Regulations 2017 (SI2017/1206) can
be downloaded from www.adamhall.com/compliance/
SUBJECT TO MISPRINTS AND ERRORS, AS WELL AS TECHNICAL OR OTHER
MODIFICATIONS!
INTRODUCTION
This Palmer AoC product was developed to transmit audio signals reliably
over long distances without loss or hum via Cat cable. The compact and
modular design is suitable for a wide range of applications in the studio,
on stage and in permanent installations. Preferably use
balanced cables, as these are significantlyless susceptible to interference
than unbalanced cables.
CONNECTIONS
Plug a shielded Cat cable (Cat5e or better) with etherCON connectors (or
compatible) into the etherCON socket and connect the other end of the
cable to another Palmer AoC Loom (e.g. PAOCLXLRM), a Palmer AoC Box
or another suitable Palmer device with an AoC interface (or other devices
with AES72 type 5E pin assignment).
There are four 6.35 mm TRS jack plugs (channel 1 – 4) at the end of the
breakout cable. Use the adapter as both an input and output unit. The
adapter can be used for different signal sources and to control various
devices simultaneously.
Item No.: PAOCLTRSM
General
Product type: Adapters
Type: Audio over Cat adapter
No. of channels: 4
Total inputs: 4
Input type: Balanced
Input connection: RJ45
Total outputs: 4
Output type: Balanced
Output connection: 6.35 mm TRS stereo jack
Housing material: Aluminium and steel
Cable length 0.5 m
Dimensions (W×D×H): 128 × 140 × 50 mm
Weight: 0.35 kg
Ambient temperature: - 20...70 °C
Humidity: < 80 % (non-condensing)
Audio
Max. Input level: +32 dBu (< 1 % THD, 1 kHz)
Frequency response: 0 Hz DC – 20 kHz
THD+N: < 0.0005 % (1 kHz, +4 dBu, unity, unweighted)
RJ45 pin assignment (AES72 type 5E, symmetrically wired, straight = +)
Pin 1 Ch 3 -
Pin 2 Ch 3 +
Pin 3 Ch 4 -
Pin 4 Ch 1 +
Pin 5 Ch 1 -
Pin 6 Ch 4 +
Pin 7 Ch 2 -
Pin 8 Ch 2 +
Channel colour code
Ch 1 red
Ch 2 green
Ch 3 blue
Ch 4 white
SPECIFICATIONS
Palmer® is a registered brand of the Adam Hall Group
Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany
Adam Hall Ltd. | The Seedbed Bus. Centre | SS3 9QY Essex | UK
info@adamhall.com | .comadamhall
Designed and engineered in Germany, assembled in P.R.C.
PAOCLTRSM
AUDIO OVER CAT MULTICORE-ADAPTERKABEL VON ETHERCON AUF 4 × TRS KLINKE
BESTIMMUNGSGEMÄSSER GEBRAUCH
Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio,
TV und Broadcast!
Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie
Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in
Haushalten geeignet!
Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang
mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!
Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebs-
bedingungen gilt als nicht bestimmungsgemäß!
Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestim-
mungsgemäßen Gebrauch ist ausgeschlossen!
Das Produkt ist nicht geeignet für:
- Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder
geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Produkt zu spielen).
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE
KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN
AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:
www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu
Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)
Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin,
dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen
Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch
unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt
getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschafts-
kreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreun-
dlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben
wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer
kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten
Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen
gewerblichen Abfällen entsorgt werden.
HINWEIS
Die Abschirmungen der Kabelpeitsche sind via Cat-Stecker und Cat-Buchse mit der
Abschirmung des Cat-Kabels verbunden.
CE-KONFORMITÄT
Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie
entspricht (soweit zutreffend):
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)
Zum Gebrauch im trockenen Innenbereich.
DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN
SIND VORBEHALTEN!
EINFÜHRUNG
Dieses Palmer AoC Produkt wurde entwickelt, um Audiosignale zuverlässig
über weite Strecken verlust- und brummfrei per Cat-Kabel zu übertragen.
Das kompakte und modulare Design eignet sich für eine Vielzahl von
Anwendungen im Studio, auf der Bühne und bei Festinstallationen. Ver-
wenden Sie vorzugsweise symmetrische Kabel, da diese deutlich weniger
störanfällig sind als unsymmetrische Kabel.
ANSCHLÜSSE
Stecken Sie ein abgeschirmtes Cat-Kabel (Cat5e oder besser) mit ether-
CON-Steckern (oder kompatibel) in die etherCON-Buchse und verbinden
das andere Ende des Kabels mit einem weiteren Palmer AoC Loom (z. B.
PAOCLXLRM), einer Palmer AoC Box oder einem anderen geeigneten
Palmer-Gerät mit AoC-Schnittstelle (oder andere Geräte mit AES72 Typ 5E
Pinbelegung).
Am Ende der Kabelpeitsche befinden sich vier 6,35 mm TRS Klinkenstecker
(Kanal 1 − 4). Verwenden Sie den Adapter sowohl als Input- als auch als
Output-Einheit. Der Adapter kann für verschiedene Signalquellen und zur
Ansteuerung verschiedener Geräte simultan verwendet werden.
Artikelnr.: PAOCLTRSM
Allgemein
Produktart: Adapter
Typ: Audio over Cat adapter
Anzahl Kanäle: 4
Anzahl Eingänge: 4
Eingangsart: Symmetrisch
Eingangsanschluss: RJ45
Anzahl Ausgänge: 4
Ausgangsart: Symmetrisch
Ausgangsanschluss: 6,35 mm TRS Stereoklinke
Gehäusematerial: Aluminium und Stahl
Kabellänge 0,5 m
Abmessungen (B×T×H): 128 × 140 × 50 mm
Gewicht: 0,35 kg
Umgebungstemperatur: - 20...70 °C
Luftfeuchtigkeit: < 80 % (nicht kondensierend)
Audio
Max. Eingangspegel: +32 dBu (< 1 % THD, 1 kHz)
Frequenzgang: 0 Hz DC − 20 kHz
THD+N: < 0,0005 % (1 kHz, +4 dBu, unity, ungewichtet)
RJ45 Pinbelegung (AES72 Typ 5E, symmetrisch verdrahtet, gerade = +)
Pin 1 Ch 3 -
Pin 2 Ch 3 +
Pin 3 Ch 4 -
Pin 4 Ch 1 +
Pin 5 Ch 1 -
Pin 6 Ch 4 +
Pin 7 Ch 2 -
Pin 8 Ch 2 +
Kanal-Farbcode
Ch 1 rot
Ch 2 grün
Ch 3 blau
Ch 4 weiß
SPEZIFIKATIONEN
Palmer® is a registered brand of the Adam Hall Group
Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany
Adam Hall Ltd. | The Seedbed Bus. Centre | SS3 9QY Essex | UK
info@adamhall.com | .comadamhall
Designed and engineered in Germany, assembled in P.R.C.
PAOCLTRSM
CÂBLE ADAPTATEUR AUDIO SUR MULTIPAIRE CAT ETHERCON VERS 4jacks TRS
UTILISATION PRÉVUE
Ce produit est un appareil destiné à la technique de sonorisation, aux applications de
studio, de télévision et de diffusion.
Il a été conçu pour un usage professionnel dans les domaines susmentionnés et ne
convient pas à une utilisation domestique.
De plus, ce produit est uniquement destiné aux utilisateurs qualifiés possédant des con-
naissances spécialisées en technique de sonorisation, mais aussi sur les applications de
studio, de télévision et de diffusion.
L'utilisation du produit en dehors des données techniques et des conditions de
fonctionnement spécifiées est considérée comme une exploitation inappropriée.
Toute responsabilité relative aux dommages et aux dégâts causés par des tiers aux
personnes et aux biens suite à une utilisation inappropriée est exclue.
Le produit n’est pas adapté:
- aux personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou
intellectuelles limitées ou un manque d’expérience et de connaissances;
- aux enfants (les enfants doivent recevoir l'ordre de ne pas jouer avec l'appareil).
CONSIGNES DE SÉCURITÉ
1. Veuillez lire attentivement ce manuel.
2. Conservez tous les documents d’information et manuels en lieu sûr.
3. Suivez les instructions.
4. Utilisez uniquement cet appareil conformément à l’usage prévu.
5. N’ouvrez pas l’appareil et n’y apportez pas de modifications.
RISQUE D’ÉTOUFFEMENT! TENIR HORS DE PORTÉE DES ENFANTS! CE PRODUIT CONTIENT DE
PETITES PIÈCES ET DES MATÉRIAUX D’EMBALLAGE POUVANT ÊTRE AVALÉS
! LES SACHETS EN PLASTIQUE DOIVENT ÊTRE CONSERVÉS HORS DE LA PORTÉE DES
ENFANTS!
GARANTIE DU FABRICANT ET LIMITATION DE RESPONSABILITÉ
Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité
actuelles sur Internet à l'adresse suivante:
http://www.adamhall.com/media/shop/
downloads/documents/manufacturersdeclarations.pdf
En cas de service après-vente, veuillez vous adresser à Adam Hall GmbH, Daimler-
straße9, 61267 Neu Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0.
ÉLIMINATION APPROPRIÉE DE CE PRODUIT
(Applicable au sein de l’Union européenne et d’autres pays européens pratiquant le tri
sélectif) La présence de ce pictogramme sur le produit ou sa documentation indique
qu’en fin de vie,
l’appareil ne doit pas être éliminé avec les autres déchets domestiques afin d’éviter
toute atteinte à l’environnement et à la santé humaine résultant d’une élimination
incontrôlée des déchets. Veuillez éliminer ce produit séparément des autres déchets et
veiller à son recyclage pour la promotion des circuits économiques durables. En tant
que particulier, vous pouvez obtenir des informations sur les possibilités d'élimination
respectueuse de l'environnement auprès du vendeur du produit ou des autorités
régionales compétentes. Si vous êtes un utilisateur professionnel, veuillez contacter
votre fournisseur et vérifier les éventuelles clauses du contrat concernant l’élimination
de l’appareil. Ce produit ne doit pas être éliminé avec les autres
déchets issus d’activités professionnelles.
REMARQUE:
Les blindages de l'épanoui sont reliés au blindage du câble Cat via le connecteur
Cat et l'embase Cat.
CONFORMITÉCE
Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux
directives suivantes(si applicables):
Directive basse tension (2014/35/UE)
Directive CEM (2014/30/UE)
RoHS (2011/65/UE)
RED (2014/53/UE)
Pour une utilisation en intérieur sec.
SOUS RÉSERVE DE FAUTES D’IMPRESSION ET D’ERREURS, AINSI QUE
DE MODIFICATIONS TECHNIQUES OU AUTRES!
INTRODUCTION
Ce produit Palmer AoC a été conçu pour transporter en toute fiabilité des
signaux audio sur de longues distances sur un câble réseau de type Cat,
sans perte ni parasites. Sa conception compacte et modulaire convient à
une grande variété d'applications en studio, sur scène et pour les installa-
tions fixes.
Utilisez de préférence des câbles symétriques, car ils sont nettementmoins
sensibles aux interférences que les câbles asymétriques.
RACCORDEMENTS
Branchez un câble Cat blindé (Cat5e ou mieux) doté de connecteurs
etherCON (ou compatibles) dans l'embase etherCON et connectez l'autre
extrémité du câble à un autre épanoui Palmer AoC (par exemple, un
PAOCLXLRM), un boîtier Palmer AoC ou un autre appareil Palmer approprié
doté d'une interface AoC (ou tout autre appareil avec un brochage AES72
type 5E).
À l'extrémité de l'épanoui se trouvent quatre jacks TRS de diamètre 6,35mm
(canaux 1 à 4). Vous pouvez utiliser l'adaptateur à la fois comme interface
d'entrée et de sortie. L'adaptateur peut être utilisé pour différentes sources
de signaux et pour contrôler différents appareils simultanément.
Référence: PAOCLTRSM
Généralités
Catégorie de produit: Adaptateurs
Type: Adaptateur audio sur câble Cat
Nombre de canaux: 4
Nombre d’entrées: 4
Type d'entrée: Symétriques
Connecteur d'entrée: RJ45
Nombre de sorties: 4
Type de sortie: Symétriques
Connecteurs de sortie : jack TRS 6,35mm
Matériau du boîtier: Aluminium et acier
Longueur de câble: 0,5m
Dimensions (L×P×H): 128 × 140 × 50 mm
Poids: 0,35kg
Température ambiante: - 20...70 °C
Humidité atmosphérique: <80 %, sans condensation
Audio
Niveau maximal d'entrée: +32 dBu (pour < 1% THD, à 1kHz)
Réponse en fréquence: 0Hz (tension continue) - 20kHz
THD+N: < 0,0005 % (à 1kHz, +4dBu, gain unitaire,
sans pondération)
Affectation des broches du connecteur RJ45 (AES72 type 5E, câblage
symétrique, point chaud = +)
Broche1 Ch 3 - (point froid canal 3)
Broche2 Ch 3 + (point chaud canal 3)
Broche3 Ch 4 - (point froid canal 4)
Broche4 Ch 1 + (point chaud canal 1)
Broche5 Ch 1 - (point froid canal 1)
Broche 6 Ch 4 + (point chaud canal 4)
Broche 7 Ch 2 - (point froid canal 2)
Broche 8 Ch 2 + (point chaud canal 2)
Code couleur du canal
Canal 1 Rouge
Canal 2 Vert
Canal 3 Bleu
Canal 4 Blanc
SPÉCIFICATIONS

Produktspezifikationen

Marke: Palmer
Kategorie: Nicht kategorisiert
Modell: AoC Loom TRSm

Brauchst du Hilfe?

Wenn Sie Hilfe mit Palmer AoC Loom TRSm benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten


Bedienungsanleitung Nicht kategorisiert Palmer

Palmer

Palmer PLI-01 Bedienungsanleitung

6 September 2024
Palmer

Palmer PLI-05 Bedienungsanleitung

6 September 2024
Palmer

Palmer AoC Box XLRf Bedienungsanleitung

6 September 2024
Palmer

Palmer AoC Loom TRSm Bedienungsanleitung

6 September 2024
Palmer

Palmer AoC Box XLRm Bedienungsanleitung

6 September 2024
Palmer

Palmer PRMMS8 Bedienungsanleitung

5 September 2024
Palmer

Palmer PB 10 Bedienungsanleitung

5 September 2024
Palmer

Palmer ABO Bedienungsanleitung

5 September 2024
Palmer

Palmer CAB 212 BX Bedienungsanleitung

5 September 2024
Palmer

Palmer CAB 212 X CRM Bedienungsanleitung

5 September 2024

Bedienungsanleitung Nicht kategorisiert

Neueste Bedienungsanleitung für -Kategorien-

DAS Audio

DAS Audio AX-112-5 Bedienungsanleitung

16 Oktober 2024
Ferplast

Ferplast Ergocomfort Freetime Bedienungsanleitung

16 Oktober 2024
AEG

AEG MECK52 Bedienungsanleitung

16 Oktober 2024
Makita

Makita UR012G Bedienungsanleitung

16 Oktober 2024
Stihl

Stihl HT 70 Bedienungsanleitung

16 Oktober 2024
Ernesto

Ernesto H14270 Bedienungsanleitung

16 Oktober 2024
IFM

IFM AC901S Bedienungsanleitung

16 Oktober 2024
Nedis

Nedis RFPOM120FBK Bedienungsanleitung

16 Oktober 2024
AEG

AEG E9KLCS01 Bedienungsanleitung

16 Oktober 2024
ART

ART ProChannel II Bedienungsanleitung

16 Oktober 2024
