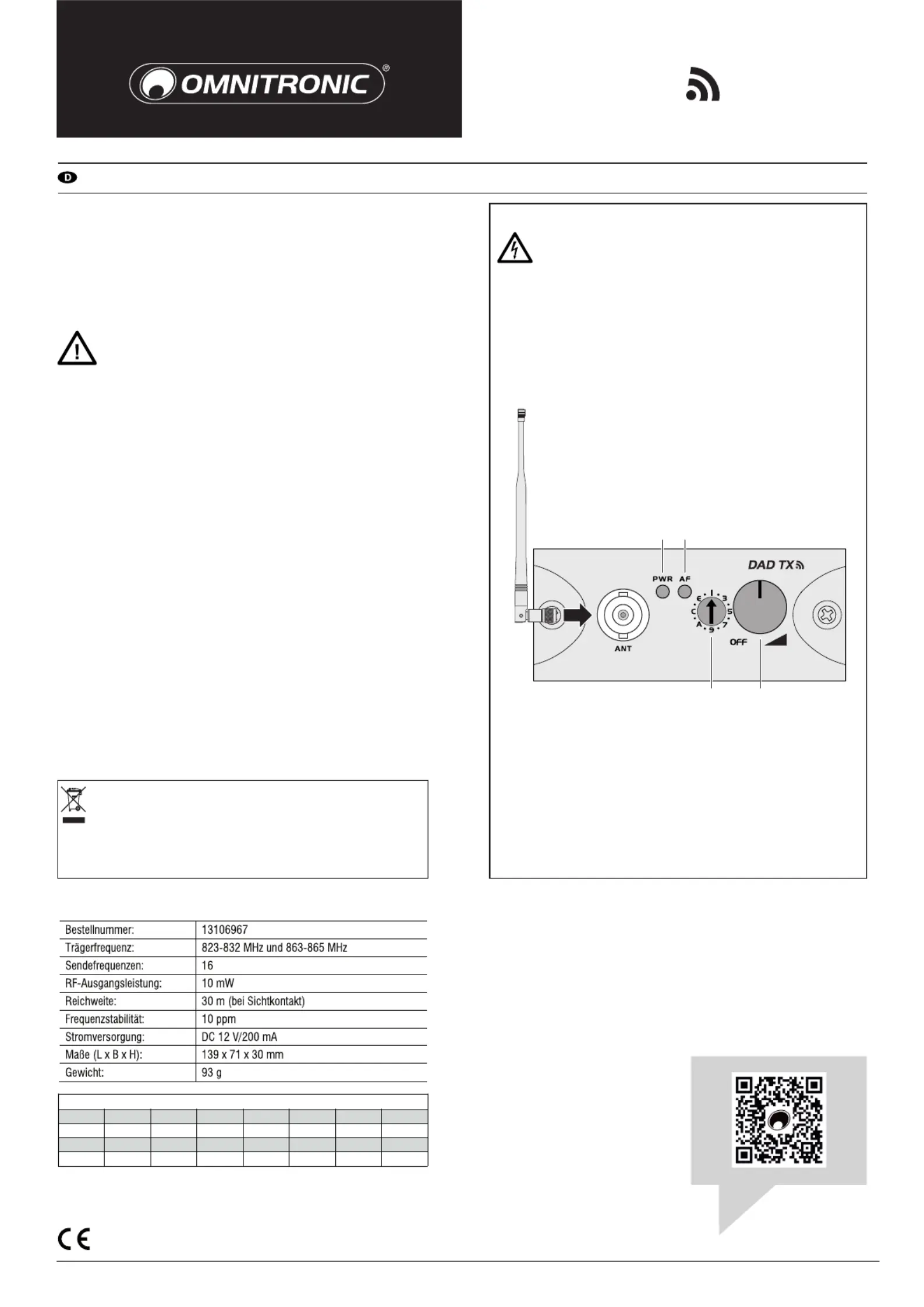

Seite 1/2
ŸVerwenden Sie das Produkt ausschließlich gemäß den hier gegebenen
Vorgaben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.
ŸBei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung und es erlischt jeder Garantieanspruch.
ŸÖffnen Sie das Produkt nicht und verändern Sie es nicht.
ŸDas Produkt ist für den trockenen Innenbereich ausgelegt. Schützen Sie es vor
extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
ŸWenn das Produkt nicht mehr ordnungsgemäß funktioniert oder Schäden
aufweist, nehmen Sie es bitte außer Betrieb und kontaktieren Ihren
Fachhändler. Niemals selbst Reparaturen durchführen.
ŸDas Produkt ist bis auf eine gelegentliche Reinigung wartungsfrei. Zur
Reinigung eignet sich ein angefeuchtetes Tuch.
Bitte das Produkt am Ende der Nutzungsdauer zur umweltgerechten
Entsorgung einem örtlichen Recyclingbetrieb übergeben. Geräte, die mit
diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt
werden. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese über
offizielle Sammelstellen getrennt vom Produkt. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde.
TECHNISCHE DATEN
Änderungen vorbehalten.
VERWENDUNG
Das Modul ist speziell zum Einbau in das DAD-4RX Empfängergehäuse
konzipiert. Es dient zur drahtlosen Übertragung von Audiosignalen an ein
Empfängermodul, das auf den gleichen Übertragungskanal abgestimmt ist. Für
die Funkübertragung stehen 16 Kanäle in zwei Frequenzbändern zur Verfügung.
Abhängig von den Umgebungsbedingungen, ist ein Parallelbetrieb mit bis zu 4
Funkstrecken möglich.
SICHERHEITSHINWEISE
ŸBitte lesen Sie diese Informationen sorgfältig. Sie erhalten dadurch wichtige
Hinweise für den korrekten Betrieb. Bewahren Sie diese Anleitung für weiteren
Gebrauch auf.
ŸDas Produkt ist zum Betrieb in der EU vorgesehen. Die RF-Ausgangsleistung
beträgt 10 mW. Das Frequenzband 863-865 MHz ist in der EU allgemein
zugeteilt und anmelde- und gebührenfrei. Das Frequenzband 823-832 MHz ist
in Deutschland anmelde- und gebührenfrei, unterliegt aber in einigen EU-
Ländern Beschränkungen: AT, CZ, LV, SI, UK (Stand 2023). Stellen Sie vor dem
Betrieb sicher, dass die gewünschten Frequenzen in Ihrem Land zugelassen
sind. Weiterführende Informationen erhalten Sie bei Ihrer nationalen Behörde.
Omnitronic is a brand of Steinigke Showtechnic GmbH • Andreas-Bauer-Str. 5 • 97297 Waldbüttelbrunn, Germany Publ. 11/2023
BEDIENUNGSANLEITUNG
Funkfrequenzen in MHz
12345678
823,050 824,650 825,150 826,350 827,150 828,250 829,450 830,850
9 10 11 12 13 14 15 16
831,450 831,950 863,050 863,350 863,650 863,950 864,350 864,750
DAD
A U D I O - L I N K- M O D U L
www.omnitr oni c.d e
EINBAU
Das , in welches das Stromschlaggefahr! Empfängergehäuse
Modul eingebaut werden soll, muss unbedingt ausgeschaltet und
von der Netzspannung getrennt werden.
1) Trennen Sie das Empfängergehäuse von der Netzspannung. Dann die
Abdeckung des gewünschten Schachts (Kanal 3/4) abschrauben.
2) Das Modul vorsichtig in den Schacht schieben bis es an die Kontaktleiste
stößt. Rasten Sie das Modul mit einem leichten Druck ein und schrauben
Sie es fest.
3) Die Sendeantenne anbringen und für den Betrieb senkrecht aufrichten.
BEDIENUNGBEDIENUNG
1) Zum Aufbau der Funkstrecke das Sendemodul noch ausgeschaltet
lassen und zuerst den zugehörigen Empfänger auf einen störungsfreien
Übertragungskanal einstellen. Dann das Sendemodul mit dem Regler (1)
einschalten (Anzeige leuchtet) und über den Kanalwahlschalter (3) (2)
auf den gleichen Kanal einstellen.
Bitte beachten: Stellen Sie niemals mehrere Sender auf den gleichen
Kanal ein, andernfalls treten Rückkopplungen auf.
2) Ist die Funkstrecke aufgebaut, mit dem Regler die gewünschte (1)
Lautstärke für das gesendete Audiosignal einstellen. Die AF-Anzeige (4)
leuchtet ab einem bestimmten Mindestpegel.
3
2 1
4
Omnitronic is a brand of Steinigke Showtechnic GmbH • Andreas-Bauer-Str. 5 • 97297 Waldbüttelbrunn, Germany Publ. 11/2023
DAD
A U D I O L I N K M O D U L E
www.omnitronic.de
ŸThis product is maintenance-free, except for occasional cleaning. You can use
a slightly dampened cloth for cleaning.
ŸWe do not assume any liability for material and personal damage caused by
improper use or non-compliance with the safety instructions. In such cases,
the warranty/ guarantee will be null and void.
ŸOnly use the product according to the instructions given herein, to avoid
accidental injury or damage.
ŸThis product is intended for use in the EU. The RF power output is 10 mW. This
product is intended for use in the EU. The operation in the 863-865 MHz
frequency band is generally approved and license-free in all EU member
countries. The operation in the 823-832 MHz frequency band is license-free in
Germany, however, is subject to restrictions in certain areas: AT, CZ, LV, SI, UK
(status as of 2023). Prior to use, make sure that the desired frequencies are
approved and legal in your country. Consult your national authority for possible
requirements.
ŸIf this product is no longer working properly or is visibly damaged, take it out of
operation and consult your local dealer. Do not attempt to repair the product
yourself.
ŸPlease read these instructions carefully. They contain important information
for the correct use of your product. Please keep them for future reference.
ŸThis product is intended for indoor use only. Protect it from extreme
temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable
gases, vapors and solvents.
ŸDo not open or modify this product.
recycling plant for a disposal which is not harmful to the environment.
When to be definitively put out of operation, take the product to a local
SAFETY INSTRUCTIONS
The module is especially designed for installation into the DAD-4RX receiver
housing. It can be used for wireless transmission of audio signals to a receiver
module which is tuned to the same transmission channel. 16 channels in two
frequency bands are available for radio transmission. Depending on the ambient
conditions, parallel operation with up to 4 transmission systems is possible.
APPLICATIONS
Devices marked with this symbol must not be disposed of as household
waste. Remove any inserted batteries and dispose of them separately from the
product at an official collection point. Contact your retailer or local authorities
for more information.
TECHNICAL SPECIFICATIONS
Radio frequencies in MHz
12345678
823.050 824.650 825.150 826.350 827.150 828.250 829.450 830.850
9 10 11 12 13 14 15 16
831.450 831.950 863.050 863.350 863.650 863.950 864.350 864.750
EN
USER MANUAL
INSTALLATION
Risk of electric shock! The receiver housing into which the module
is to be inserted must be switched off and disconnected from the
mains.
1) Disconnect the receiver housing from the mains. Then screw off the
cover of the desired slot (channel 3/4).
2) Carefully insert the module into the slot until it touches the contact strip.
Lock the module in place exerting a slight pressure and screw it to the
housing.
3) Attach the antenna and put it a vertical position for operation.
OPERATION
module with the control (LED lights) and use the channel selector(1) (3)
switch to set it to the same channel.(2)
Please note: Never set more than one transmitter to the same channel,
otherwise there will be feedback.
2) When the transmission path has been established, use the control to (1)
adjust the volume of the audio signal transmitted. The AF indicator (4)
lights when a specific minimum level has been reached.
1) To establish the transmission path, do not switch on the audio link
module for the time being; first, set the appropriate receiver to an
interference-free transmission channel. Then switch on the audio link
3
2 1
4
