Seite 1/17
SMART ADVENTURE

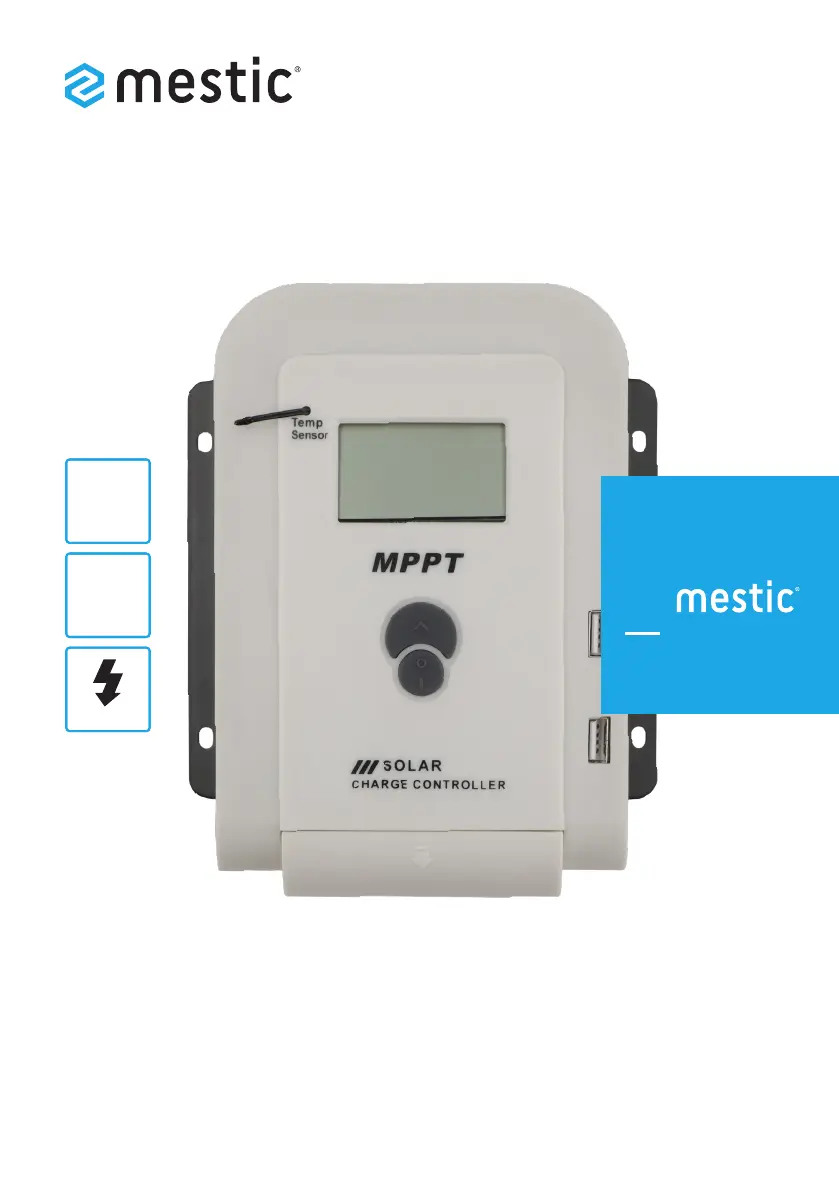

Solar charge controller MPPT
Gebruiksaanwijzing NL Instruction for use EN
12/24 V
Solar charge controller
MPPT MSC-3010
MPPT MSC-3020
Solar charge controller MPPT
Kenmerken
1. LCD display
2. Temperatuursensor
3. Menu-knop
4. Set-knop
5. USB-uitgang
6. Solar paneel
7. Accu
8. Verbruikers
Installatie
1. De locatie waar de regelaar wordt geïnstalleerd, moet goed geventileerd zijn, beschut van direct zonlicht en
hoge temperaturen. Verder mag er geen water bij de regelaar kunnen komen.
2. Selecteer de juiste schroeven om de regelaar aan de muur of op een ander platform te bevestigen. Gebruik
M4- of M5-schroeven met een schroefkopdiameter van minder dan 10 mm.
3. Laat voldoende ruimte tussen de muur en de regelaar, zodat hij goed kan worden geventileerd en er ruimte is
voor kabelaansluiting.
4. De afstand tussen de montagegaten is 155,8 x 63,0 mm. De diameter van de gaten is 5 mm.
5. Houd onderstaande volgorde aan bij het aansluiten van de componenten
1. Sluit de batterij aan
Let op: de accu terminal moet worden geïnstalleerd met een zekering. De installatieafstand mag niet
groter zijn dan 50 mm.
2. Sluit de verbruikers aan
3. Sluit de zonnepaneelserie aan
4. De regelaar is nu ingeschakeld
Let op: als er een omvormer of andere startstroom op het systeem wordt aangesloten, sluit deze dan
direct aan op de accu. Sluit de omvormer niet aan op de verbruikersuitgang van de regelaar.
6. Let bij het aansluiten van de componenten op de regelaar extra goed op het correct aansluiten van de positieve
en negatieve aansluitingen. Schakel de stroomonderbreker en de zekering niet in tijdens de installatie.
7. Sluit altijd eerst de accu aan. Op deze manier kan de regelaar de systeemspanning herkennen.
8. Installeer de accuzekering zo dicht mogelijk bij de accu.
9. De afstand tussen de batterijzekering en de batterijgroep moet minder dan 150 mm zijn.
10. Deze regelaar is een positieve aardingsregelaar. Een eventuele plusaansluiting van de zonnelast of van de accu
kan, indien nodig, tegelijkertijd worden geaard.
11. Voor gebruik zijn de terminals van de regelaar vergrendeld. Ontgrendel ze om de componenten correct aan te
kunnen sluiten.
12. Verander de volgorde waarin de componenten moeten worden aangesloten niet, anders zal er een
systeemspanning-herkenningsfout optreden.
13. De lengte van de kabel tussen de regelaar en de batterij moet zo kort mogelijk zijn. Een lengte van 30 tot 100
cm wordt aanbevolen.
14. Het wordt sterk aangeraden om een zekering aan de batterijzijde aan te sluiten, 1,5 maal de nominale stroom
van de regelaar. Als een terminal kortsluit, kan dit brand of een explosie veroorzaken. Wees extra voorzichtig,
om kortsluiting te voorkomen.
15. Als er omgekeerde polariteit optreed bij de batterij, dan krijgt de uitgang van de regelaar dezelfde polariteit
als de batterij. Als dit gebeurt, sluit dan geen verbruikers aan op de regelaar, anders raken de verbruikers en
de regelaar beschadigd.
16. Wanneer het zonnepaneel in zonlicht staat, is de spanning erg hoog. Hoge spanning kan letsel veroorzaken of
de regelaar kapotmaken. Zorg ervoor dat PVmax onder het vereiste MPP-bereik valt.
1
2
3
678
5
4
NEDERLANDS
