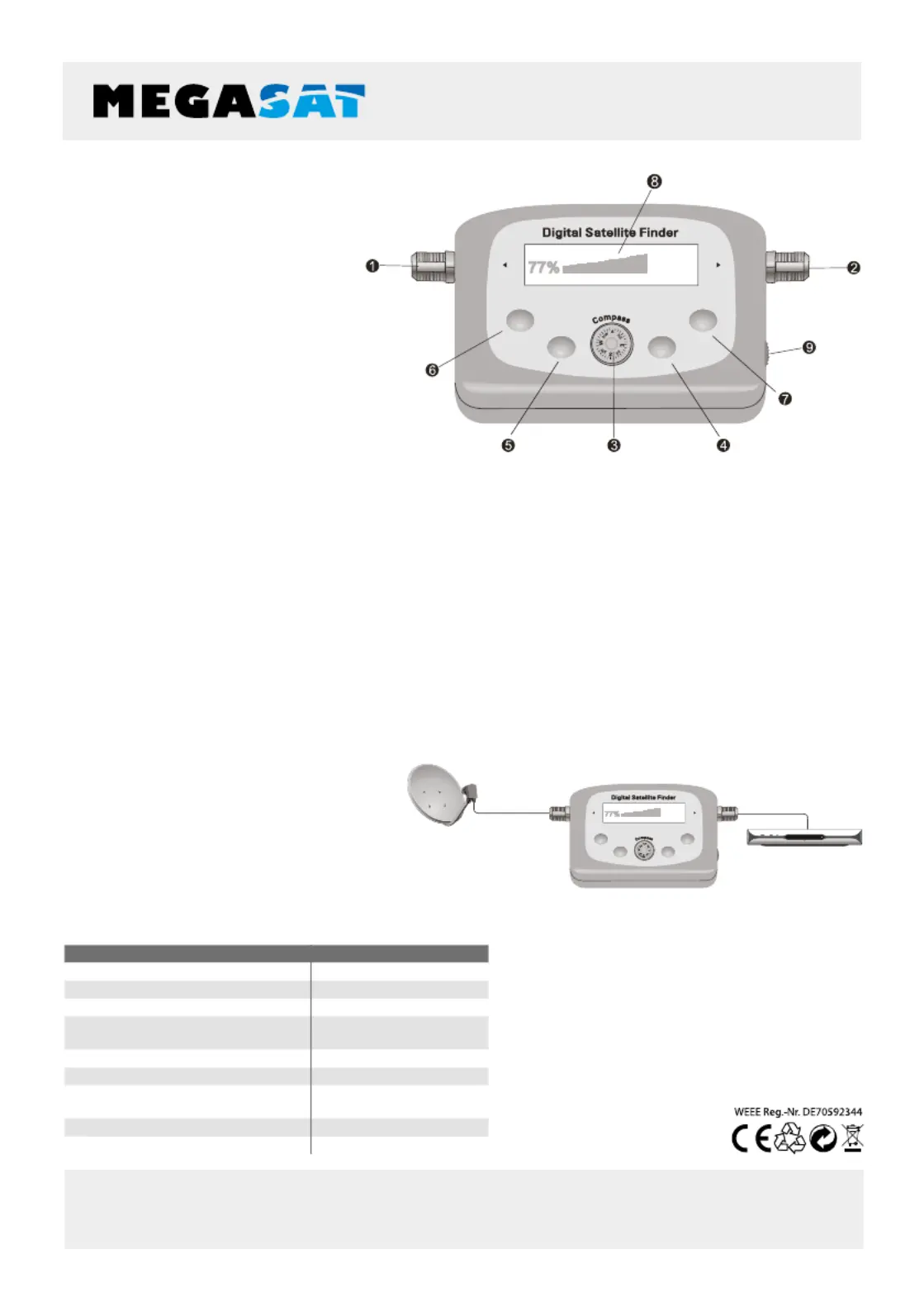

Seite 1/2
1. LNB Anschluss (zum LNB)
2. Receiver Anschluss (zum Receiver)
3. Kompass
4. Buzzer (Signalton An/Aus)
5. Light (Hintergrundbeleuchtung An/Aus)
6. ATT - (Dämpfung erhöhen in 4Schritten)
7. ATT + (Dämpfung verringern in 4Schritten)
8. LCD Display
9. Dämpfungseinstellung
1. Schließen Sie das kurze Adapter Kabel an das LNB und am Satfinder an den Anschluss „LNB .
2. Schließen Sie Ihr Koaxialkabel an den Receiver und am Satfinder an den Anschluss „REC“
3. Schalten Sie den Satellitenempfänger (Receiver) an. Die Anzeige des Satfinder sollte ca. auf der Position „0-10“ stehen. Mit dem
Stellrad (9) können Sie die grobe Dämpfung einstellen.
4. Stellen Sie an der Antenne den Höhenwinkel ein. (Der Winkel ist abhängig vom Satelliten und Ihrem Standort. Für Astra1
(19,2° Ost) liegt der Winkel in Deutschland je nach Position bei ca. 22-30°.
5. Drehen Sie die Antenne langsam nach links oder rechts, bis die Skala des Satfinder ausschlägt. Schlägt die Pegelanzeige bis zum
Anschlag aus, passen Sie die Einstellung mit der ATT Taste an.
6. Bewegen Sie die Antenne nun langsam nach links oder rechts, bis Sie den höchsten Wert erreicht haben. Ebenfalls bewegen
Sie die Antenne nach oben und unten bis Sie den höchsten Wert erreicht haben. Um das Ausrichten auch bei schlechter Sicht
zum Satfinder zu ermöglichen, gibt das Gerät gleichzeitig auch einen Signalton aus. Je höher der Ton um so besser das Signal.
(Abhängig vom Einstellen des Dämpfungsreglers) Ziehen Sie die Schrauben der Antenne vorsichtig und gleichmäßig fest.
7. Schalten Sie den Receiver aus und entfernen Sie das Zusatzkabel und den Satfinder. Schließen Sie Ihre Koaxialleitung wieder
an das LNB an. Ihre Antenne ist jetzt optimal ausgerichtet. Mit Hilfe des Fernsehers, können Sie alle Einstellungen überprüfen.
1. Wenn Sie LNB´s mit mehr als 60 dB Verstärkung
verwenden und die Anzeige immer vollen Aus-
schlag hat, verwenden Sie bitte ein Dämpfungs-
glied mit ca. 5dB.
2. Wenn kein Sat-Receiver zur Verfügung steht, kön-
nen Sie den Satfinder auch über ein 13-18 Volt DC
Netzteil am Receiver Eingang betreiben.
Anschließen und Bedienen
Hinweis
Steuerung / Funktion
Satnder SF-210
Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv
Version: 1.3 (Mai 2018) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
=
Technische Daten
Pegelanzeige (in Prozent) Akustisch und digital
Hintergrundbeleuchtung ja (ein-/ausschaltbar)
Dämpfungsregler zur Feinjustierung ja (doppelt)
Buzzer Funktion akkustisches Signal bei
gefundenem Satelliten
Integrierter Kompass ja
DC Stromversorgung vom Receiver
Durchschleifung der
LNB Versorgungsspannung 13-18 V DC
Eingangssignal min. -40 dBm
Eingangssignal max. -10 dBm
Konformitätsinformation
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich fol-
gendes Gerät in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmun-
gen der Richtlinie EMV 2014/30/EU befindet:
Satnder SF-210 (Art-Nr. 1200577)
Die Konformitätserklärung zu diesen Produkten liegt der
Firma vor:
Megasat Werke GmbH
Industriestraße 4a
D-97618 Niederlauer
ATT (-)
LNB
RECEIVER
ATT (+)
BuzzerLicht
ATT (-) ATT (+)
Buz z erLicht
LNB
RECEIVER
1. LNB Connecting Port
2. Receiver Connecting Port
3. Compass
4. Buzzer Control Key
5. LED Backlight Control Key
6. ATT Increasing Key
7. ATT Reducing Key
8. LCD Graphic Display
9. Adjustable knob
1. Connect the short adapter cable to the LNB and the satellite finder to the connection „LNB“.
2. Connect your coaxial cable to the set-top box and the satellite finder to the connection „REC“
3. Turn on the satellite set-top box The display of Satfinder should be approximately at the position „0-10“. With the thumbwheel (9)
you can adjust the rough attenuation.
4. Control the antenna elevation angle. The angle depends on the satellites and your location. For Astra1 (19.2 ° E), the angle is in
Germany, depending on the position at about 30-22°.
5. Turn the antenna slowly to the left or right until the scale of Satfinder deflects. Should the level indicator from the stop, adjust
the setting of the ATT button.
6. Move the antenna slowly to the left or right until you have reached the highest value. Also moving the antenna up and down
until reaching the highest value. To facilitate the alignment even in poor visibility for Satfinder, the unit simultaneously outputs an
alarm tone. The higher the pitch, the better the signal. (Depending on the setting of the variable attenuator) Tighten the screws
of the antenna fixed carefully and evenly.
7. Turn off the receiver and remove the auxiliary cable and satellite finder. Connect your coaxial again to the LNB. Your antenna is
now optimally aligned. With the help of the T V, you can check all the settings.
1. To avoid a continuous full scale reading, do not use
the digital SATFINDER directly in front of the dish.
2. When using a LNB with gain higher than 60dB, in-
sert a 5dB attenuator between the LNB/LNBF and
the digital SATFINDER. In case no satellite receiver is
at hand a 13-18V DC power supply with F-connec-
tor can be connected on the Receiver side of the
digital SATFINDER to power the SATFINDER.
Connection and Operation
Note
Controls / Functions
Satnder SF-210
Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv
Version: 1.3 (May 2018) // Technical changes, misprints and errors reserved.
=
Technische Daten
Pegelanzeige (in Prozent) Akustisch und digital
Hintergrundbeleuchtung ja (ein-/ausschaltbar)
Dämpfungsregler zur Feinjustierung ja (doppelt)
Buzzer Funktion akkustisches Signal bei
gefundenem Satelliten
Integrierter Kompass ja
DC Stromversorgung vom Receiver
Durchschleifung der
LNB Versorgungsspannung 13-18 V DC
Eingangssignal min. -40 dBm
Eingangssignal max. -10 dBm
Conformity information
Hereby declare the company Megasat Werke GmbH that the
following devices is in compliance with the essential require-
ments and other relevant provisions of Directive Council EMV
2014/30/EU:
Satnder SF-210 (Art-No. 1200577)
The Declaration of Conformity for these products is located
at the company:
Megasat Werke GmbH
Industriestraße 4a
D-97618 Niederlauer
ATT (-)
LNB
RECEIVER
ATT (+)
BuzzerLicht
ATT (-) ATT (+)
Buz z erLicht
LNB
RECEIVER
